BEDIENUNGSANLEITUNG HNU51312S BEKO

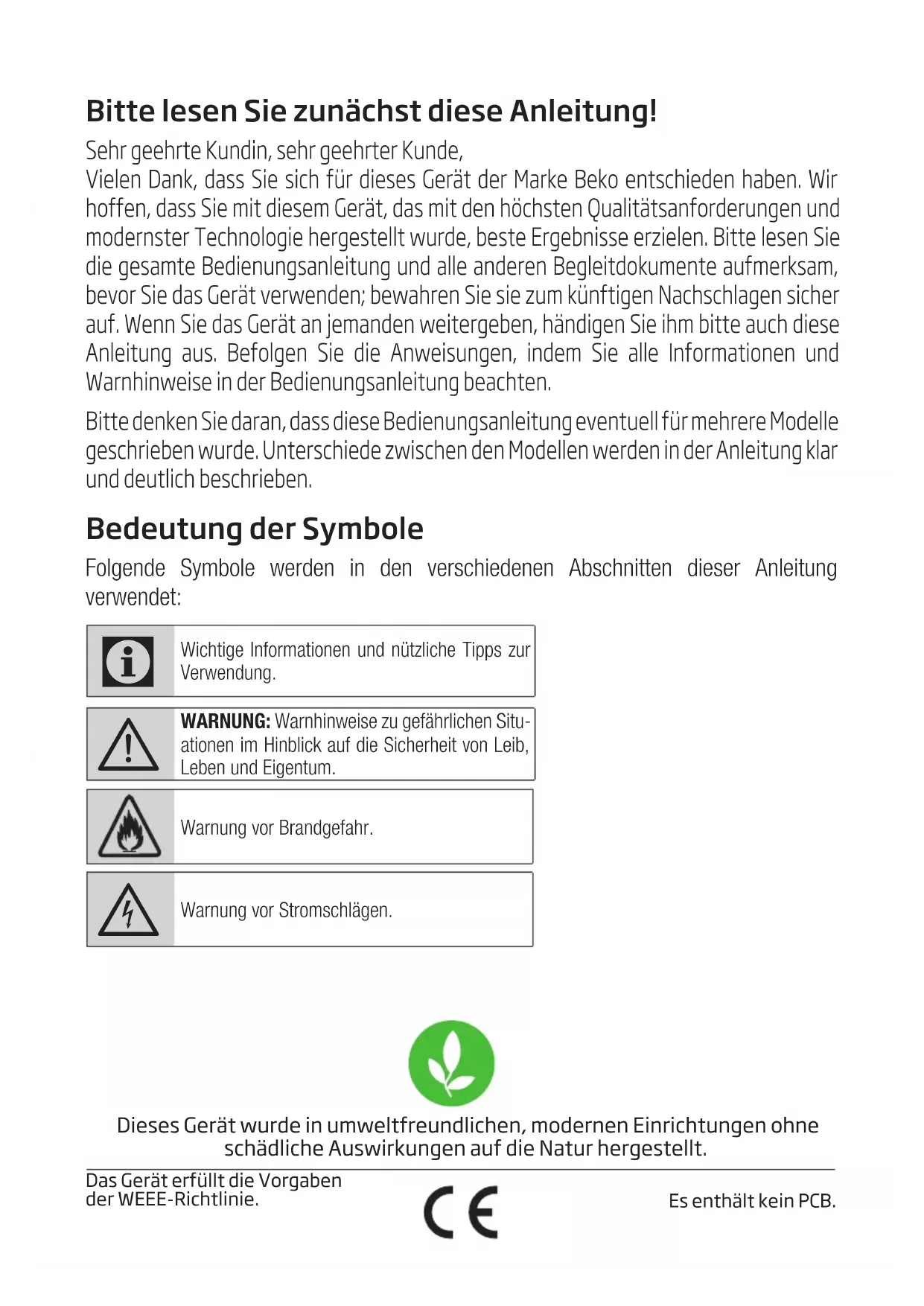

Bitte lesen Sie zunächst diese Anleitung!

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für dieses Gerät der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesem Gerät, das mit den höchsten Qualitätsanforderungen und modernster Technologie hergestellt wurde, beste Ergebnisse erzielen. Bitte lesen Sie die gesamte Bedienungsanleitung und alle anderen Begleitdokumente aufmerksam, bevor Sie das Gerät verwenden; bewahren Sie sie zum künftigen Nachschlagen sicher auf. Wenn Sie das Gerät an jemanden weitergeben, händigen Sie ihm bitte auch diese Anleitung aus. Befolgen Sie die Anweisungen, indem Sie alle Informationen und Warnhinweise in der Bedienungsanleitung beachten.

Bitte denken Sie daran, dass diese Bedienungsanleitung eventuell für mehrere Modelle geschrieben wurde. Unterschiede zwischen den Modellen werden in der Anleitung klar und deutlich beschrieben.

Bedeutung der Symbole

Folgende Symbole werden in den verschiedenen Abschnitten dieser Anleitung verwendet:

Wichtige Informationen und nützliche Tipps zur Verwendung.

WARNUNG: Warnhinweise zu gefährlichen Situationen im Hinblick auf die Sicherheit von Leib, Leben und Eigentum.

Warnung vor Brandgefahr.

Warnung vor Stromschlägen.

Dieses Gerät wurde in umweltfreundlichen, modernen Einrichtungen ohne schädliche Auswirkungen auf die Natur hergestellt.

1 Wichtige Hinweise zu Sicherheit und Umwelt

1.1 Allgemeine Sicherheit

- Dieses Gerät darf von Kindern 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder ohne spezielles Wissen oder Erfahrung verwendet werden, sofern sie beaufsichtigt werden oder ausreichend in den sicheren Umgang mit dem Produkt und die damit verbundenen Gefahren eingewiesen wurden.

• Kinder dürfen nicht mit dem Ge hantieren. Reinigungs- und War- tungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern diese nicht durch einen Er- wachsenen beaufsichtigt werden.
• Dieses Gerät ist für den privaten Gebrauch bestimmt.
  • Die Betriebsspannung Ihres-Gerätes beträgt 220 bis 240 Volt Wechselspannung, 50 bis 60 Hz.
• Ein geerdeter Stecker ist an das Netzkabel des Gerätes angeschlossen. Dieser Stecker muss in eine geerdete Steckdose eingesteckt werden.
  • Die elektrische Installation muss von einem qualifizierten Elektriker durchgeführt werden.
• Von unautorisierten Personen durchgeführte Installationen kön-

nen einen Betrieb mit geringer Leistung, Geräteschäden und Unfälle zur Folge haben.

• Achten Sie darauf, dass das Netz kabel während der Installation nicht eingeklemmt oder beschädigt wird. Das Netzkabel darf sich nicht in der Nähe des Kochfeldes befinden. Andernfalls könnte das Kabel schmelzen und einen Brand verursachen.
• Nicht einstecken, bevor das Produkt installiert ist.
• Achten Sie darauf, dass sich der Netzstecker an einer leicht zugänglichen Stelle befindet, damit er im Notfall schnell herausgezogen werden kann.
• Berühren Sie die Lampen nicht, falls sie lange Zeit in Betrieb waren. Sie könnten sich die Finger verbrennen, da die Lampen heiß werden.
  • Die Abzugshauben wurden zum normalen Kochen und für den privaten Hausgebrauch hergestellt. Falls Sie das Produkt für andere Zwecke nutzen, könnte es beschädigt werden und erlischt die Garantie.
• Befolgen Sie die von zuständigen Behörden festgelegten Richtlinien zum Abführen von Abluft (diese

1 Wichtige Hinweise zu Sicherheit und Umwelt

Warnung ist bei Einsatz ohne Abzug nicht zutreffend).

- Entflammbare Lebensmittel soll ten unter dem Gerät nicht zubereitet werden.

- Nehmen Sie Ihr Gerät erst in-Betrieb, wenn Sie ein Kochgeschirr auf das Kochfeld gestellt haben. Andernfalls könnte hohe Hitze zur Verformung einiger Teile Ihres Geräts führen.

- Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen.

- Lassen Sie kein heißes Öl auf das Kochfeld gelangen. Kochgeschirr mit heißem Öl kann sich selbst entzünden.

- Achten Sie auf Vorhänge und-Ab deckungen, da Öl beim Zubereiten von Lebensmitteln, wie Pommes frites, Feuer fangen kann.

- Achten Sie darauf, die Filter recht zeitig zu wechseln. Wenn Filter nicht rechtzeitig gewechselt werden, besteht durch das an den Filtern angesammelte Öl Brandgefahr.

- Verwenden Sie kein nicht feuerbe ständiges Filtermaterial anstelle der Filter.

- Verwenden Sie das Gerät nicht ohne Filter. Entfernen Sie die Fil

ter nicht, während das Gerät läuft.

- Trennen Sie bei einem Feuer die Stromversorgung von Dunstabzugshaube und Kochgeräten. (Ziehen Sie den Netzstecker oder betätigen Sie den Hauptschalter.)

- Falls das Gerät nicht regelmäßig gereinigt wird, besteht Brandgefahr.

- Trennen Sie vor Wartungsarbeiten die Stromversorgung Ihres Gerätes. (Ziehen Sie den Netzstecker oder betätigen Sie den Hauptschalter.)

- Der Unterdruck der Umgebung darf 4 Pa (4 x 10 bar) nicht überschreiten, während die Dunstabzugshaube für das elektrische Kochfeld und Geräte mit einer anderen Energiequelle als Strom gleichzeitig laufen.

- Falls sich ein mit Heizöl oder Brenngasen betriebenes Gerät, z. B. Heizungen, in der Nähe der Dunstabzugshaube befindet, muss die Abluft dieses Gerätes vollständig isoliert sein oder es muss hermetisch sein.

- Verwenden Sie zum Anschluss des Abzugs Rohre mit einem Durchmesser von 120 oder 150 mm. Der

1 Wichtige Hinweise zu Sicherheit und Umwelt

Rohranschluss muss möglichst kurz sein und sollte möglichst wenige Biegungen aufweisen.

- Kinder dürfen nicht mit dem Gerät hantieren.

- Verwenden Sie zu Ihrer eigenen Sicherheit in der Installation der Dunstabzugshaube eine Sicherung von max. 6 A.

- Halten Sie Verpackungsmateri alien von Kindern fern, da diese eine Gefahr darstellen können.

- Falls das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren vom Hersteller, seinem Kundencenter oder einer vergleichbar qualifizierten Personen ersetzt werden.

- Trennen Sie bei einem Feuer die Stromversorgung von Dunstabzugshaube und Kochfeld und er-sticken Sie die Flammen. Löschen Sie ein Feuer niemals mit Wasser.

- Wenn Kochgeräte laufen, werden ihre zugänglichen Teile möglicherweise heiß.

- Dieses Gerät ist nicht zur Nutzu durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verant-

wortlichen Person beaufsichtigt werden oder in der Verwendung des Gerätes unterwiesen wurden.

• Der Abstand zwischen Dunst abzugshaube und elektrischen Kochfeldern sollte mindestens 65 cm betragen.

- Der Auslass der Dunstabzugs haube darf nicht an Luftkanäle angeschlossen werden, die auch andere Abluft abführen.

- Seien Sie vorsichtig, wenn das Produkt in derselben Umgebung wie andere mit Luft und Kraftstoff betriebene Geräte (z. B. Heizungen oder mit Gas, Diesel, Kohle oder Holz betriebene Warmwasserbereiter) verwendet wird. Deren Verbrennung könnte beeinträchtigt werden, da die Abzugshaube die Umgebungsluft absaugt.

- Diese Warnung gilt nicht für den Einsatz ohne Abzug.

• Die Belüftung im Raum reicht möglicherweise nicht aus, wenn die Abzugshaube für das elektrische Kochfeld gemeinsam mit Geräten, die mit Gas oder anderen Kraftstoffen laufen, betrieben

1 Wichtige Hinweise zu Sicherheit und Umwelt

wird (dies trifft möglicherweise nicht auf Geräte zu, die Luft zurück in den Raum abgeben).

1.1 Konformität mit der WEEE-Richtlinie und Entsorgung von Altprodukten

Dieses Gerät enthält keine der in der vom Ministerium für Umwelt und Städteplanung ausgestellten „Regulierung zur Überwachung elektrischer und elektronischer Altgeräte" angegebenen gefährlichen oder verbotenen Materialien. Dieses Gerät erfüllt die WEEE-Richtlinie. Dieses Gerät wurde aus qualitativ hochwertigen Teilen und Materialien hergestellt, die recycelt und wiederverwendet werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit daher nicht über den Hausmüll oder andere Abfälle. Geben Sie das Gerät bei einer Sammelstelle ab, die für das Recycling von elektrischen und elektronischen Geräten zuständig ist. Erkundigen Sie sich bei Ihrer Stadtverwaltung nach Sammelstellen in Ihrer Region. Durch das Recycling von Altgeräten tragen Sie zum Schutz der Umwelt und zur Wiederverwendung natürlichen Rohstoffe bei.

1.2 Verpackung des Geräts

Die Geräteverpackung besteht aus recyclingfähigen Materialien. Bitte achten Sie darauf, dass die Verpackungsmaterialien entsprechend den geltenden örtlichen Gesetzen entsorgt

werden, damit die Materialien zum Schutz der Umwelt dem Recycling zugeführt werden.

1.3 Lebensgefahr Vergiftungsgefahr

Abb. 1: Vergiftungsgefahr

Abb. 2: Vergiftungsgefahr

Gefahr! Warnung - Erstickungsgefahr

Verpackungsmaterialien sind für Kinder gefährlich. Lassen Sie Kinder nicht mit den Verpackungsmaterialien spielen.

1 Wichtige Hinweise zu Sicherheit und Umwelt

Gefahr! Warnung - Lebensgefahr

Lebensgefahr, Vergiftungsgefahr durch Einatmen von Verbrennungsgasen. Verwenden Sie das Gerät beim Einsatz mit einem Luftauslass nicht gemeinsam mit Gegenständen, die giftige Gase ausstoßen, wie z. B. Öfen mit Luftzirkulation, Badezimmeröfen, Warmwasserbereitern usw., die mit Gas, Öl, Holz oder Kohle betrieben werden, sofern keine angemessene Versorgung mit Frischluft gewährleistet ist. Abb. 3

Gegenstände mit Luftzirkulation (z. B. mit Gas, Öl, Holzoder Kohle betriebene Öfen, Badezimmeröfen, Warmwasserbereiter) verbrauchen die Luft am Installationsort und stoßen über ein Abgassystem (z. B. Abzug) Abgase aus. Während des Betriebs saugt das Gerät Luft aus der Küche und benachbarten Räumen ab. Ein Vakuum entsteht, wenn die Umgebung nicht mit genügend frischer Luft versorgt wird. In diesem Fall könnte giftiges Gas aus Abzug und Abgassystem zurück in den Raum und in die Wohnumgebung strömen. Abb. 1

Aus diesem Grund muss immer eine angemessene Versorgung mit sauberer Luft gewährleistet sein. Abb. 2

Warnung! Brandgefahr!

Ölschlamm am Ölfilter kann Feuer fangen. Reinigen Sie den Ölfilter mindestens einmal alle drei Monate. Betreiben Sie das Gerät nie ohne Ölfilter.

Ölschlamm am Ölfilter kann Feuer fangen. Arbeiten Sie in der Nähe des Gerätes niemals mit offenen Flammen (z. B. zum Flambieren). Das Gerät darf nur dann in der Nähe eines mit Festbrennstoff (z. B. Holz oder Kohle) betriebenen Heizgerätes installiert werden, wenn dieses über eine geschlossene, nicht abnehmbare Abdeckung verfügt. Es dürfen keine Funken verursacht werden.

Heißes Pflanzenöl und Fett fangen leicht Feuer. Seien Sie bei heißen Pflanzenölen und Fetten immer vorsichtig. Versuchen Sie niemals, ein Fett- oder Ölfeuer mit Wasser zu löschen.

Schalten Sie zuerst das Kochfeld aus. Decken Sie die Flamme mit einem Deckel, einer Feuerlöschdecke oder einem ähnlichen Gegenstand ab.

1 Wichtige Hinweise zu Sicherheit und Umwelt

Gasherde, auf denen sich keine Kochutensilien befinden, erzeugen während des Betriebs große Hitze. Daher kann eine darüber installierte Abzugshaube beschädigt werden oder Feuer fangen. Betreiben Sie Gasherde nur, wenn sich ein Kochutensil darauf befindet.

Wenn gleichzeitig mehr als ein Gaskochfeld in Betrieb ist, entsteht große Hitze. Daher kann eine darüber installierte Abzugshaube beschädigt werden oder Feuer fangen. Lassen Sie zwei Gaskochfelder nicht länger als 15 Minuten bei hoher Flammenstufe arbeiten. Ein Brenner mit mehr als 5 kW Leistung (Wok) entspricht einem Brenner mit zwei Gasstufen.

Warnung!

Gefahr von

Stromschlägen!

Ein fehlerhaftes Gerät kann Stromschläge verursachen. Nehmen Sie ein fehlerhaftes Gerät nicht in Betrieb. Trennen Sie den Netzstecker oder deaktivieren Sie die Sicherung im Sicherungskasten. Wenden Sie sich an den Kundendienst.

Nicht mit den Anweisungen übereinstimmende Reparaturen bergen Gefahren. Ein defektes Netzkabel darf nur von einem Kundendienstmitarbeiter, der von unserem Unternehmen geschult wurde, repariert oder gewechselt werden. Trennen Sie den Netzstecker oder deaktivieren Sie die Sicherung im Sicherungskasten, falls das Gerät defekt ist. Wenden Sie sich an den Kundendienst.

Wenn Wasser in das Gerät gelangt, besteht Stromschlaggefahr. Hochdruck- oder Dampfreiniger dürfen nicht daran verwendet werden.

1 Wichtige Hinweise zu Sicherheit und Umwelt

Gefahr!

Verletzungsgefahr!

Aufgrund scharfer Kanten besteht während der Installation Verletzungsgefahr. Tragen Sie während der Installation des Geräts immer Sicherheitshandschuhe.

Alle Sicherungsbolzen und Schutzabdeckungen müssen entsprechend den Anweisungen in der Bedienungsanleitung montiert werden, damit das Gerät nicht herunterfällt.

Geräte auf dem Gerät könnten herunterfallen. Stellen Sie keine Gegenstände auf dem Gerät ab.

Das LED-Licht ist sehr hell und könnte Ihren Augen schaden (Gefahrengruppe 1). Blicken Sie nicht länger als 100 Sekunden direkt in das LED-Licht.

Achtung

Zugängliche Teile können bei Verwendung mit Kochgeräten heiß werden.

Wurde eine Reparatur unsachgemäß oder vorschriftswidrig ausgeführt, schalten Sie die Gerätesicherung ab oder ziehen Sie den Gerätestecker heraus. Reparaturarbeiten dürfen nur von autorisiertem Servicepersonal durchgeführt werden.

Wurde eine Reparatur unsachgemäß oder vorschriftswidrig ausgeführt, schalten Sie die Gerätesicherung ab oder ziehen Sie den Gerätestecker heraus. Reparaturarbeiten dürfen nur von autorisiertem Servicepersonal durchgeführt werden.

1 Wichtige Hinweise zu Sicherheit und Umwelt

Gefahr! Verbrennungsgefahr, Stromschlaggefahr!

Warten Sie, bis sich das Gerät abgekühlt hat, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen. Deaktivieren Sie vorher die Sicherung oder ziehen Sie den Netzstecker.

Wenn Feuchtigkeit in Elektronik eindringt, können Schäden auftreten. Reinigen Sie die Bedienelemente niemals mit einem nassen Tuch.

Die Oberflächen können aufgrund unsachgemäßer Reinigung beschädigt werden. Reinigen Sie Edelstahlflächen nur in Bürstrichtung. Verwenden Sie für die Bedienelemente keine Edelstahlreiniger.

Die Oberfläche könnte aufgrund scheuernder oder reibender Reinigungsmittel beschädigt werden. Verwenden Sie niemals scheuernde oder reibende Reinigungsmittel.

2 Aufbau

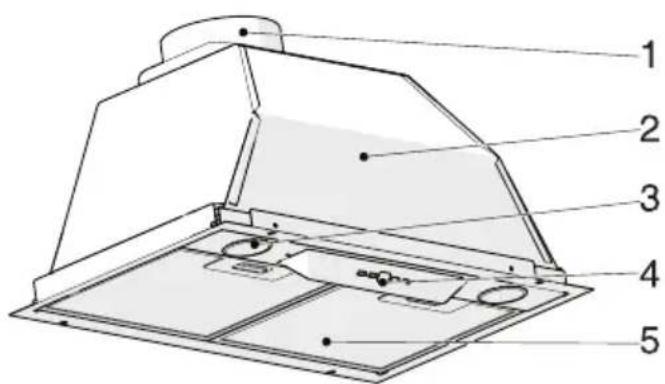

2.1 Übersicht

1. Abluftkanal
2. Gehäuse
3. Kochfeldbeleuchtung
4. Bedienfeld
5. Aluminium-Ölfilter

2.2 Technische Daten

Dieses Gerät erfüllt die europäischen CE-Richtlinien 2014/30/EU

(Richtlinie über elektromagnetische

Verträglichkeit) und 2014/35/EU

(Niederspannungsrichtlinie).

Versorgungsspannung 220	- 240 V, 50 Hz.
Lampenleistung (W) 2 x 3 W
Motorleistung (W) 1 x 125 W
Motor-Isolationsklasse F
Isolationsklasse Klasse I

Technische und optische Änderungen vorbehalten. Die in den technischen Zeichnungen angegebenen Abmessungen sind in mm. Die Abbildung dient nur dazu, über die Teile des Gerätes zu informieren. Teile können je nach Gerätemodell variieren. Die Abbildungen dienen nur der Veranschaulichung.

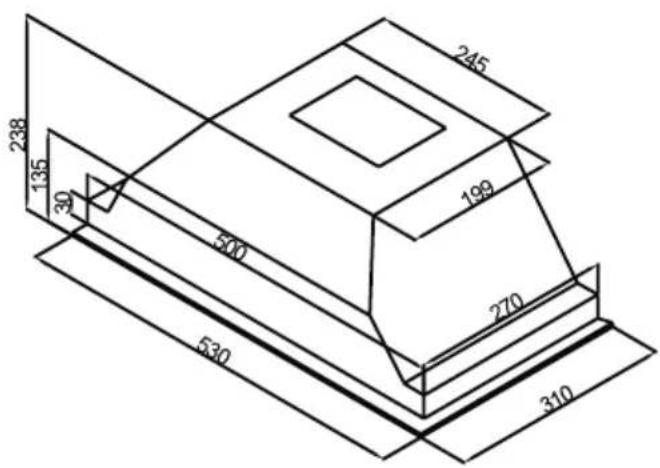

2.3 Maßstabsgetreue technische Zeichnung

238 135 30 500 530 245 199 270 310

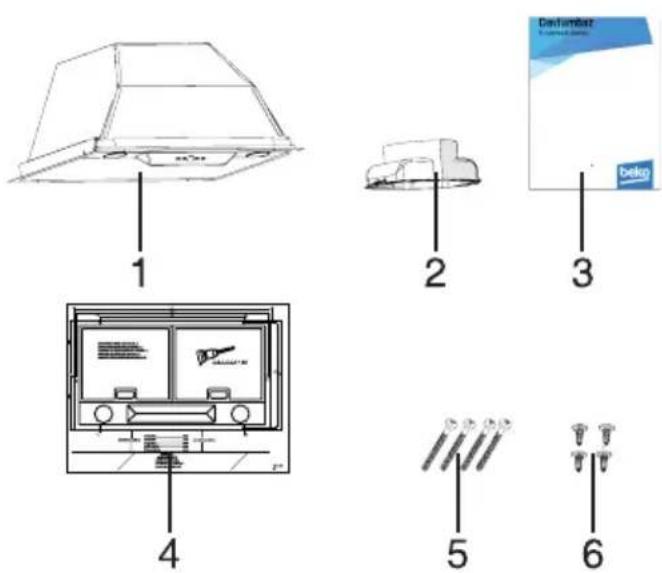

2.4 Lieferumfang

1 2 3 4 5 6 Dachlambat Delko

1. Dunstabzugshaube
2. Kunststoffabzug (∅ 120 mm)
3. Bedienungsanleitung
4. Installationsentwurf
5. Schrauben 4 x 4 x 40 (zur Installation der Abzugshaube)
6. Schrauben 3,5 x 9,5 (zur Installation des Kunststoffabzugs)

3 Installation und Verwendung des Geräts

3.1 Gerät positionieren

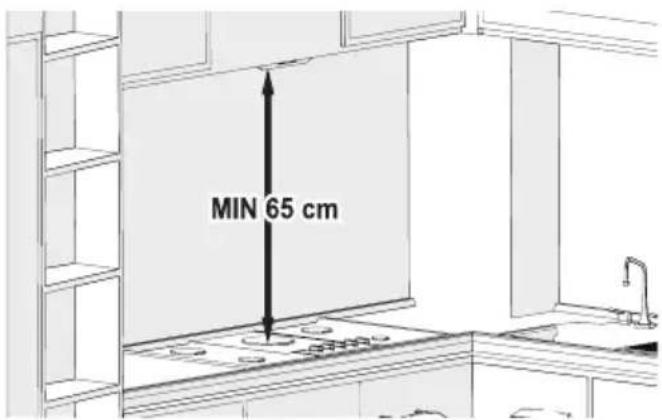

- Achten Sie vor der Installation auf den Abstand zwischen Kochfeld und Abzugshaube. Der Abs- tand sollte 65 cm betragen.

- Messen Sie dazu ab der Gitterfläche von Gas- kochfeldern bzw. ab der Glasfläche von elektrischen Kochfeldern.

Ihr neues Gerät ist besonders energieeffizient. Hier finden Sie einige Hinweise, wie Sie bei Verwendung des Gerätes zusätzliche Energie sparen können. Außerdem erfahren Sie hier mehr über die sachgemäße Außerbetriebnahme des Gerätes.

3.2 Hinweise zum Energiesparen

• Gewährleisten Sie eine angemessene Luftzufuhr, damit die Abzugshaube effizient und möglichst leise arbeiten kann.
• Stellen Sie die Gebläsestufe entsprechend der Dichte der Küchenabgase ein. Verwenden Sie eine hohe Stufe nur im Bedarfsfall. Eine geringere Gebläsestufe bedeutet geringeren Stromverbrauch.

• Falls dichter Rauch in der Küche zu erwarten ist, sollten Sie vorab eine höhere Gebläsestufe einstellen. Zur Entfernung von weit in der Küche verteiltem Rauch muss die Abzugshaube deutlich länger arbeiten.

• Schalten Sie die Dunstabzugshaube aus, wenn nicht gekocht wird.

• Reinigen oder wechseln Sie den Filter in den angegebenen Intervallen. Dies erhöht die Belüftungseffizienz und eliminiert die Brandgefahr.

3.3 Montage des Geräts

Achtung

Tragen Sie beim Bohren und Schneiden immer Sicherheitshandschuhe und eine Schutzbrille.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A B C D 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.000 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 1.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.500 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.508 2.516 2.516 2.516 2.516 2.516 2.516 2.516 2.516 2.516 2.516 2.516 2.516

Abb. 6

Montagelöcher bohren

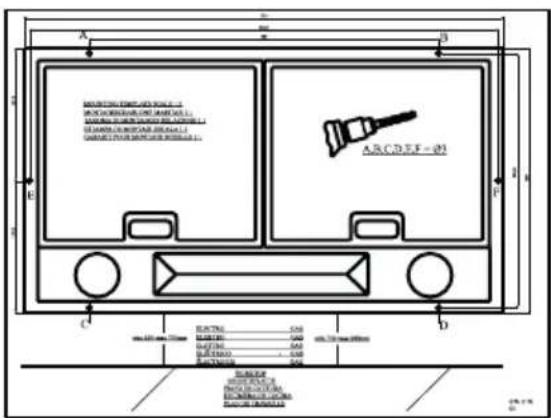

• Heften Sie die mitgelieferte Installationsschablone auf die Fläche, an der die Installation ausgeführt werden soll.
• Bohren Sie mit einem 4 mm-Bohrer Löcher in die mit A, B, C, und D an der Installationsschablone gekennzeichneten Stellen. Abb. 6

Abb. 7

3 Installation und Verwendung des Geräts

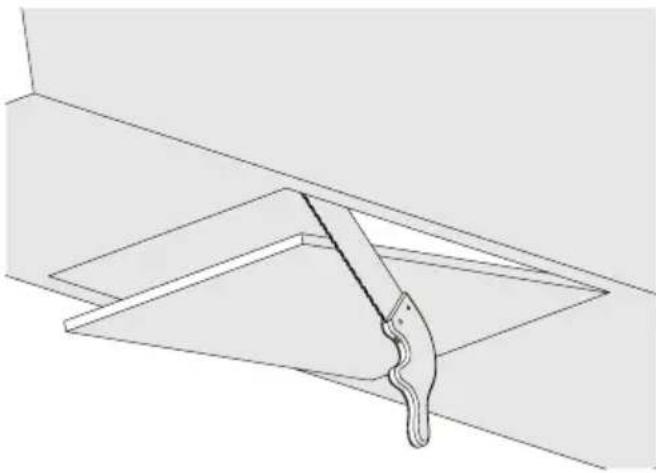

- Schneiden Sie die Bodenfläche des Schranks aus, in der die Abzugshaube installiert werden soll. Beachten Sie die Abmessungen in der technischen Zeichnung (Abb. 7).

Abb. 8

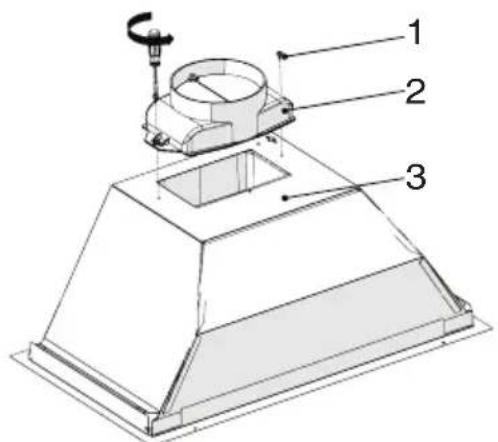

1. Schrauben 3,5 x 9,5
2. Kunststoffabzug (∅ 120 mm)
3. Gehäuse Ventilnadelhalter

- Bringen Sie den mitgelieferten Kunststoffabzug mit 2 Schrauben (3,5 x 9,5) am Gehäuse des Gerätes an. (Abb. 8) Reiben Sie nicht fest über seine Oberflächen. Abb. 8

1. Abluftrohr
2. Abluftkanal der Abzugshaube

- Bringen Sie das Abluftrohr am Abluftkanal an und befestigen Sie es mit der Klemme (Abb. 9)

Achtung

Da Knicke und Biegungen im Aluminiumrohr die Luftsaugleistung verringern, sollten sie nach Möglichkeit vermieden werden.

1 2

Abb. 10

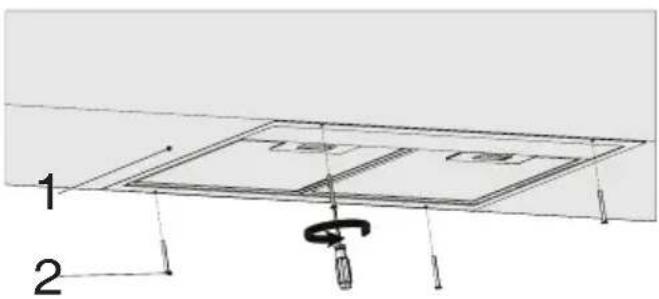

1. Unteransicht Küchenschrank
2. Schrauben zur Installation der Abzugshaube (4 x 40)

- Platzieren Sie die Abzugshaube im Küchenschrank und bringen befestigen Sie sie in den 4 vorgebohrten Installationslöchern (Abb.10).

3 Installation und Verwendung des Geräts

3.4 Verwendung des Geräts

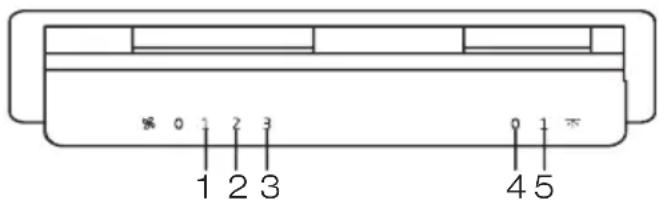

3.4.1 Nutzung des Kippschalters

0 1 2 3 1 2 3 4 5

• Bringen Sie den Lampenschalter zum Abschalten der Lampe in die Position „0“.
• Bringen Sie den Lampenschalter zum Einschalten der Lampe in die Position „1“.
• Bringen Sie den Motorschalter zum Abschalten des Motors in die Position „0“.
• Sie können den Motor je nach Dichte der Küchendämpfe bei minimaler bis maximaler Geschwindigkeitsstufe (3 Stufen) arbeiten lassen.

3.4.2 Verwendung des digitalen Schalters

A 1 B 2 C 3 3 D 4 E 5

A-1. Stufentaste
B-2. Stufentaste
C- Digitalanzeige
D-3. Stufentaste
E- Ein-/Austaste der Lampe

(A) Taste: Die Abzugshaube arbeitet bei Betätigung dieser Taste mit der 1. Geschwindigkeitsstufe. (Anzeige am Bildschirm) Bildschirm und Abzugshaube schalten sich ab, wenn Sie diese Taste zum Abschalten des Gerätes erneut drücken.
(B) Taste: Die Abzugshaube arbeitet bei Betätigung dieser Taste auf Geschwindigkeitsstufe 2. (Anzeige am Bildschirm) Bildschirm und Abzugshaube schalten sich ab, wenn Sie diese Taste zum Abschalten des Gerätes erneut drücken.
(E) Taste: Die Abzugshaube arbeitet bei Betätigung dieser Taste auf Geschwindigkeitsstufe 3. (Anzeige am Bildschirm) Bildschirm und Abzugshaube schalten sich ab, wenn Sie diese Taste zum Abschalten des Gerätes erneut drücken.
(C) Digitalanzeige: Zeigt die ausgewählte Geschwindigkeit sowie bestimmte Warnsymbole. (D) Ein-/Austaste der Lampe: Mit dieser Taste schalten Sie die Beleuchtung des Garbereichs ein und aus.

Reinigungszeiten der Metallfilter: Die Filter sollten gereinigt werden, sobald das „C“-Symbol am Display angezeigt wird, was alle 60 Stunden bzw. alle vier Wochen (je nach Nutzung) der Fall ist. Halten Sie die Taste A zum Löschen des „C“-Symbols nach Reinigung und Installation der Filter länger als 3 Sekunden gedrückt (bei abgeschaltetem Gerät). Der Buchstabe E erscheint am Display und das Gerät wechselt zum Normalbetrieb. Wenn Sie das Gerät in Betrieb nehmen möchten, ohne das „C“-Symbol zu löschen, wird die aktive Geschwindigkeit 1 Sekunde lang angezeigt, wenn Sie eine der Stufentasten drücken. Der Motor arbeitet auf der ausgewählten Stufe weiter, nachdem das „C“-Symbol erneut eingeblendet wurde.

Automatischer Stopp nach 15 Minuten: Das Gerät hat eine automatische Stoppfunktion, um nach Abschluss des Garens weiterhin Gerüche zu beseitigen, Dampf abzuleiten und das Gerät nach einer gewissen Zeit Belüftung der Umgebung automatisch abzuschalten.

3 Installation und Verwendung des Geräts

Aktivieren Sie die automatische Stoppverzögerung, indem Sie die Taste (A, B oder D) der aktuellen Geschwindigkeitsstufe 3 Sekunden lang drücken. 15 Minuten nach Beendigung des Betriebs stoppen alle Funktionen Ihres Gerätes.

Die automatische Stoppfunktion wird deaktiviert und der Motor des Gerätes stoppt, wenn Sie die Taste der Geschwindigkeitsstufe erneut drücken, während die automatische Stoppverzögerung aktiv ist. Diese Funktion wird deaktiviert, wenn Sie eine andere Geschwindigkeitsstufe aktivieren. Sie müssen dann die automatische Stoppverzögerung bei Bedarf erneut aktivieren.

3.5 Auswechseln der Leuchtmittel

3.5.1 Kerzenlampe ersetzen

Warnung

Unterbrechen Sie vorher die Stromversorgung der Abzugshaube. Heiße Lampen können Verbrennungen verursachen. Lassen Sie sie daher erst abkühlen, bevor Sie sie berühren.

max 28 W !

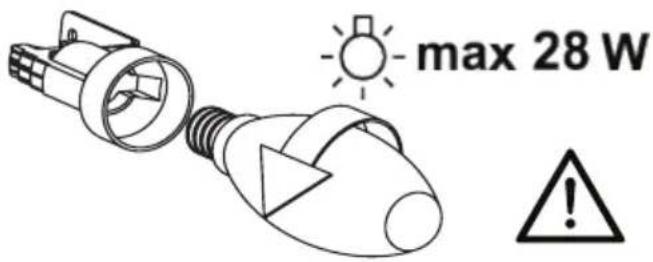

Abb. 11: Kerzenlampe ersetzen

- Entfernen Sie den Aluminium-Kerzenfilter Entfernen Sie die defekte Lampe und setzen Sie eine Lampe mit den gleichen Werten ein. Abb. 11

3.5.2 Halogenlampe ersetzen

Abb. 12: Halogenlampe ersetzen

- Entfernen sie die Halogenlampen, indem Sie die Rückseite des Lampenhalters nach unten drücken und die Lampe nach unten herausnehmen, indem Sie sie ein wenig gegen den Uhrzeigersinn drehen. Abb. 12

Warnung

Verwenden Sie nur eigensichere Wolfram-Halogenlampen oder eigensichere Halogen-Metalldampflampen.

Hinweis:

Deaktivieren Sie die Sicherung oder ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst, falls das Gerät beschädigt wird oder nicht richtig funktioniert.

Hinweis:

Falls das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren vom Hersteller, seinem Kundencenter oder vergleichbar qualifizierten Personen ersetzt werden

3 Installation und Verwendung des Geräts

Hinweis:

Deaktivieren Sie die Sicherung oder ziehen Sie den Netzstecker, falls Lampen des Gerätes ausfallen. Ersetzen Sie defekte Lampen immer sofort, damit andere Lampen nicht überlastet werden (warten Sie jedoch zunächst, bis sie sich abgekühlt haben).

Achtung

Zugängliche Teile können bei Verwendung mit Kochgeräten heiß werden.

Wurde eine Reparatur unsachgemäß oder vorschriftswidrig ausgeführt, schalten Sie die Gerätesicherung ab oder ziehen Sie den Gerätestecker heraus. Reparaturarbeiten dürfen nur von autorisiertem Servicepersonal durchgeführt werden.

Wurde eine Reparatur unsachgemäß oder vorschriftswidrig ausgeführt, schalten Sie die Gerätesicherung ab oder ziehen Sie den Gerätestecker heraus. Reparaturarbeiten dürfen nur von autorisiertem Servicepersonal durchgeführt werden.

4 Reinigen und pflegen

Gefahr! Verbrennungsgefahr, Stromschlaggefahr!

Warten Sie, bis sich das Gerät abgekühlt hat, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen. Deaktivieren Sie vorher die Sicherung oder ziehen Sie den Netzstecker.

Wenn Feuchtigkeit in Elektronik eindringt, können Schäden auftreten. Reinigen Sie die Bedienelemente niemals mit einem nassen Tuch.

Die Oberflächen können aufgrund unsachgemäßer Reinigung beschädigt werden. Reinigen Sie Edelstahlflächen nur in Bürstrichtung. Verwenden Sie für die Bedienelemente keine Edelstahlreiniger.

Die Oberfläche könnte aufgrund scheuernder oder reibender Reinigungsmittel beschädigt werden. Verwenden Sie niemals scheuernde oder reibende Reinigungsmittel.

Achtung

Gefahr von Schäden aufgrund von Korrosion. Nehmen Sie das Gerät beim Nutzen des Herds immer in Betrieb, damit sich kein Kondensat ansammelt. Kondensat kann Korrosionsschaden verursachen. Ersetzen Sie defekte Lampen immer sofort, damit andere Lampen nicht überlastet werden. Wenn Feuchtigkeit in Elektronik eindringt, können Schäden auftreten. Reinigen Sie die Bedienelemente niemals mit einem nassen Tuch. Die Oberflächen können aufgrund unsachgemäßer Reinigung beschädigt werden. Reinigen Sie Edelstahlflächen nur in Bürstrichtung. Verwenden Sie für die Bedienelemente keine Edelstahlreiniger. Die Oberfläche könnte aufgrund scheuernder oder reibender Reinigungsmittel beschädigt werden. Verwenden Sie niemals scheuernde oder reibende Reinigungsmittel. Wenn Kondensat zurückfließt, können Schäden auftreten. Installieren Sie den Luftaustrittskanal mit einem ab dem Gerät um 1° geneigten Gefälle.

Achtung

Sie können das Gerät im Abluft- oder Zirkulationsmodus betreiben.

4 Reinigen und pflegen

Abluftmodus

Die angesaugte Luft wird durch Ölfilter gereinigt und durch ein Abluftrohrsystem ausgestoßen. (Abb. 3) Falls Sie die Abluft in einen außer Betrieb genommenen Kamin oder Abluftkanal leiten möchten, müssen Sie eine Genehmigung von einem zugelassenen Schornsteinfeger einholen. Falls die Abluft über die Außenwand ausgestoßen wird, sollte ein Teleskopwandrahmen verwendet werden.

Die abgesaugte Luft wird durch Ölfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche ausgestoßen. Abb. 4

Hinweis!

Die Abluft sollte weder in einen Kamin oder Abluftkanal noch zu einem zur Belüftung von Orten mit installierten Heizquellen verwendeten Abzug geleitet werden.

Installieren Sie einen Aktivkohlefilter, damit die Luft im Zirkulationsmodus von Gerüchen befreit wird. Erkundigen Sie sich bei Ihrem autorisierten Händler nach den verschiedenen Möglichkeiten, das Gerät im Zirkulationsmodus zu betreiben. Sie können das für dieses Verfahren benötigte Zubehör bei qualifizierten Verkaufsstellen, autorisierten Servicevertretern oder im Online-Handel erwerben.

Das von Ihnen erworbene Gerät eignet sich für den Einsatz mit einem Aktivkohlefilter. Aktivkohlefilter einsetzen:

1. Setzen Sie den Aktivkohlefilter in sein Gehäuse ein. Abb. 15/1
2. Drehen Sie den Kohlefilter zur Sicherung seines Sitzes im Uhrzeigersinn. Abb. 15/2

Res.13

Res.14Res.15

Falls der Kohlefilter nicht richtig angebracht ist, könnte er herunterfallen und Ihr Gerät beschädigen.

Achtung

Versuchen Sie niemals, Kohlefilter zu reinigen. Halten Sie Kohlefilter immer von Kindern fern.

Achtung

Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, sofern sie nicht beaufsichtigt werden.

• Die Oberfläche könnte aufgrund scheuernder oder reibender Reinigungsmittel beschädigt werden. Verwenden Sie niemals scheuernde oder reibende Reinigungsmittel. Erwerben Sie für Ihr Gerät geeignete Reinigungsmittel und Schutzmaterialien beim autorisierten Kundendienst. Die Oberfläche von Gerät und Bedienelementen ist anfällig für Kratzer.
• Reinigen Sie Oberflächen mit einem weichen, feuchten Tuch mit etwas und Spülmittel oder einem milden Glasreiniger. Weichen Sie getrockneten, anhaftenden Schmutz mit einem feuchten Tuch auf. Kratzen Sie ihn nicht ab!
• Trockene Tücher oder Schwämme, die Kratzer verursachen können, reibende oder scheuernde Reinigungsmaterialien sowie Reinigungsmittel mit Säure oder Chlorid sind nicht geeignet.
• Reinigen Sie Edelstahlflächen nur in Bürstrichtung.

4 Reinigen und pflegen

• Verzichten Sie an den Bedienelementen auf Edelstahlreiniger und feuchte Tücher. Metallölfilter reinigen Die metallischen Ölfilter absorbieren die in der Küche erzeugte Feuchtigkeit und die Fettpartikel im Dampf. Reinigen Sie die metallischen Ölfilter bei regelmäßiger Benutzung (1 bis 2 Stunden pro Tag) einmal alle 3 Monate.
• Verwenden Sie keine übermäßig starken, säurehaltigen oder korrosiven Reinigungsmittel.
• Reinigen Sie die Befestigungsteile der metallischen Ölfilter im Gerät mit einem feuchten Tuch.
• Sie können die metallischen Ölfilter im Geschirrspüler oder von Hand spülen.
• Tragen Sie Sprühreiniger nicht direkt auf das Gerät auf.
• Stellen Sie keine entflammbaren und/oder schweren Gegenstände auf dem Gerät ab.

4.1 Reinigung im Geschirrspüler

• Beim Reinigen im Geschirrspüler kann es zu einer geringfügigen Verfärbung des Filters kommen. Dies wirkt sich nicht auf die Funktion der metallischen Ölfilter aus.
• Spülen Sie stark verschmutzte Ölfilter nicht gemeinsam mit Geschirr.
• Positionieren Sie metallische Ölfilter lose im Geschirrspüler. Metallische Ölfilter sollten so im Geschirrspüler platziert sein, dass sie nichts blockieren.

4.2 Von Hand spülen

• Verwenden Sie bei hartnäckigem Schmutz ein spezielles Mittel zum Auflösen von Öl. Sie erhalten ein solches Mittel bei autorisierten Verkaufsstellen.
• Lassen Sie metallische Ölfilter in mit etwas Spülmittel versetztem heißem Wasser einweichen.
• Verwenden Sie zur Reinigung eine Bürste und lassen Sie die Reinigungsflüssigkeit lang genug einwirken. Spülen Sie die Filter nach der Reinigung gründlich ab.
• Technische Daten sowie diese Anleitung können ohne Vorankündigung geändert werden.
• Dieses Gerät erfüllt die Richtlinie zur Überwa-

chung elektrischer und elektronischer Altgeräte.

- Diese Abzugshaube ist zur Montage über einem Kochfeld ausgelegt. Achten Sie darauf, dass die Wand das Gewicht der Abzugshaube tragen kann. Kosten für Arbeiten, die während der Installation an der Wand oder am Schrank ausgeführt werden müssen, werden dem Kunden berechnet. Die Abzugshaube kann mit einem Abluftsystem verwendet werden, das die Luft ableitet. Sie funktioniert aber auch ohne Abzug (durch Anbringung eines Kohlefilters). Beachten Sie erforderliche Maßnahmen vor oder während der Installation. Die Installation sollte vom autorisierten Kundendienst durchgeführt werden. Die Installation sollte von einem autorisierten Experten mit Kenntnissen zum Thema Belüftung durchgeführt werden. Die vom Industrieministerium ausgewiesene Servicelebensdauer des Gerätes (Dauer der Verfügbarkeit von für die Funktionsfähigkeit des Gerätes erforderlichen Ersatzteilen) beträgt 10 (zehn) Jahre.

• Packen Sie Ihr Gerät beim Transportieren zum Schutz seiner Komponenten in seine Originalverpackung ein.
• Halten Sie das Gerät während des Transports in seiner normalen Position.
• Lassen Sie das Gerät nicht fallen. Schützen Sie es während des Transports vor Schäden. Die Garantie deckt keine Mängel oder Schäden ab, die während eines weiteren Transports nach Auslieferung des Gerätes an den Kunden auftreten.
