HNU51312S - Izvadsistēma BEKO - Bezmaksas lietošanas instrukcija

Zīmols	Beko
Modelis	HNU51312S
Produkta veids	Virtuves nosūcējs
Elektrobarošana	220-240 V ~ 50 Hz
Motora jauda	1 x 125 W
Apgaismojuma jauda	2 x 3 W LED
Izolācijas klase	I klase
Ieteicamais drošinātājs	Maks. 6 A
Ātrumu skaits	3 ātrumi (1, 2, 3)
Vadība	Pārslēdzējs vai ciparu vadība ar ekrānu
Minimālais attālums starp nosūcēju un plīti	65 cm
Izvadīšanas caurules diametrs	120 mm vai 150 mm
Tauku filtrs	Alumīnija eļļas filtrs, mazgājams trauku mazgājamā mašīnā
Ogles filtrs (pēc izvēles)	Pieejams recirkulācijas režīmam
Automātiskā izslēgšanās	Jā, 15 minūtes
Apgaismojums	LED, bīstamības klase 1 (neskatīties tieši ilgāk par 100 s)
Filtra tīrīšana	Ik pēc 3 mēnešiem vai katrām 60 stundām (signāls 'C')
Izmēri (G x D x A)	530 x 310 x 245 mm (aplēse pēc shēmas)
Svars	Nav norādīts, aptuveni 8 kg (aplēse)
Kalpošanas laiks (rezerves daļas)	10 gadi

Bieži uzdotie jautājumi - HNU51312S BEKO

Kā uzstādīt Beko HNU51312S nosūcēju?

Uzstādīšana jāveic kvalificētam speciālistam. Ievērojiet minimālo attālumu 65 cm starp nosūcēju un plīti. Izmantojiet komplektā iekļauto urbšanas veidni, lai piestiprinātu nosūcēju pie mēbeles. Nodrošiniet pareizu gaisa izvadi ar caurules diametru 120 vai 150 mm.

Kā tīrīt metāla eļļas filtrus?

Tīriet filtrus ik pēc 3 mēnešiem vai kad parādās simbols 'C'. Tos var mazgāt trauku mazgājamā mašīnā vai ar rokām siltā ziepjūdenī. Pirms atkārtotas uzstādīšanas labi nosusiniet.

Kāds ir minimālais attālums starp nosūcēju un gāzes plīti?

Minimālais attālums ir 65 cm, mērot no plīts režģa virsmas. Elektriskajām plītīm mēra no keramikas virsmas.

Kā nomainīt nosūcēja spuldzi?

Vispirms atslēdziet elektrobarošanu. Pagaidiet, kamēr spuldze atdziest. Noņemiet metāla filtru, tad noņemiet bojāto spuldzi un nomainiet to ar tādas pašas jaudas spuldzi (2x3 W LED).

Ko nozīmē simbols 'C' uz ciparu ekrāna?

Simbols 'C' norāda, ka ir laiks tīrīt metāla filtrus (pēc ik 60 darba stundām). Pēc tīrīšanas turiet nospiestu pogu A 3 sekundes (nosūcējs izslēgts), lai dzēstu simbolu.

Kā aktivizēt nosūcēja automātisko izslēgšanos?

Lai aktivizētu automātisko izslēgšanos, nospiediet pašreizējā ātruma pogu (A, B vai D) uz 3 sekundēm. Nosūcējs automātiski izslēgsies pēc 15 minūtēm.

Vai šim nosūcējam var izmantot ogles filtru?

Jā, aktīvās ogles filtrs ir pieejams kā opcija recirkulācijas režīmam (gaiss tiek atgriezts virtuvē). Uzstādiet to, pagriežot pulksteņrādītāja virzienā savā vietā. Ogles filtrs nav mazgājams.

Kādi ir pieejamie ātruma līmeņi?

Nosūcējam ir 3 ātruma līmeņi: 1 (zems), 2 (vidējs) un 3 (augsts). Izmantojiet atbilstošo līmeni atkarībā no tvaika daudzuma. 1. ātrums piemērots lēnai vārīšanai, 3. - spēcīgiem izgarojumiem.

Kā ietaupīt enerģiju ar nosūcēju?

Izmantojiet pēc iespējas zemāku ātrumu. Ieslēdziet nosūcēju, pirms tvaiks izplatās. Pēc gatavošanas izslēdziet to. Regulāri tīriet filtrus, lai saglabātu efektivitāti. Nodrošiniet labu telpas ventilāciju.

Ko darīt ugunsgrēka gadījumā uz plīts?

Nekavējoties atslēdziet nosūcēja un plīts barošanu. Nekad neizmantojiet ūdeni eļļas ugunsgrēka dzēšanai. Pārklājiet liesmu ar vāku vai ugunsdrošu segu. Ja nepieciešams, izsauciet glābējus.

LIETOŠANAS INSTRUKCIJA HNU51312S BEKO

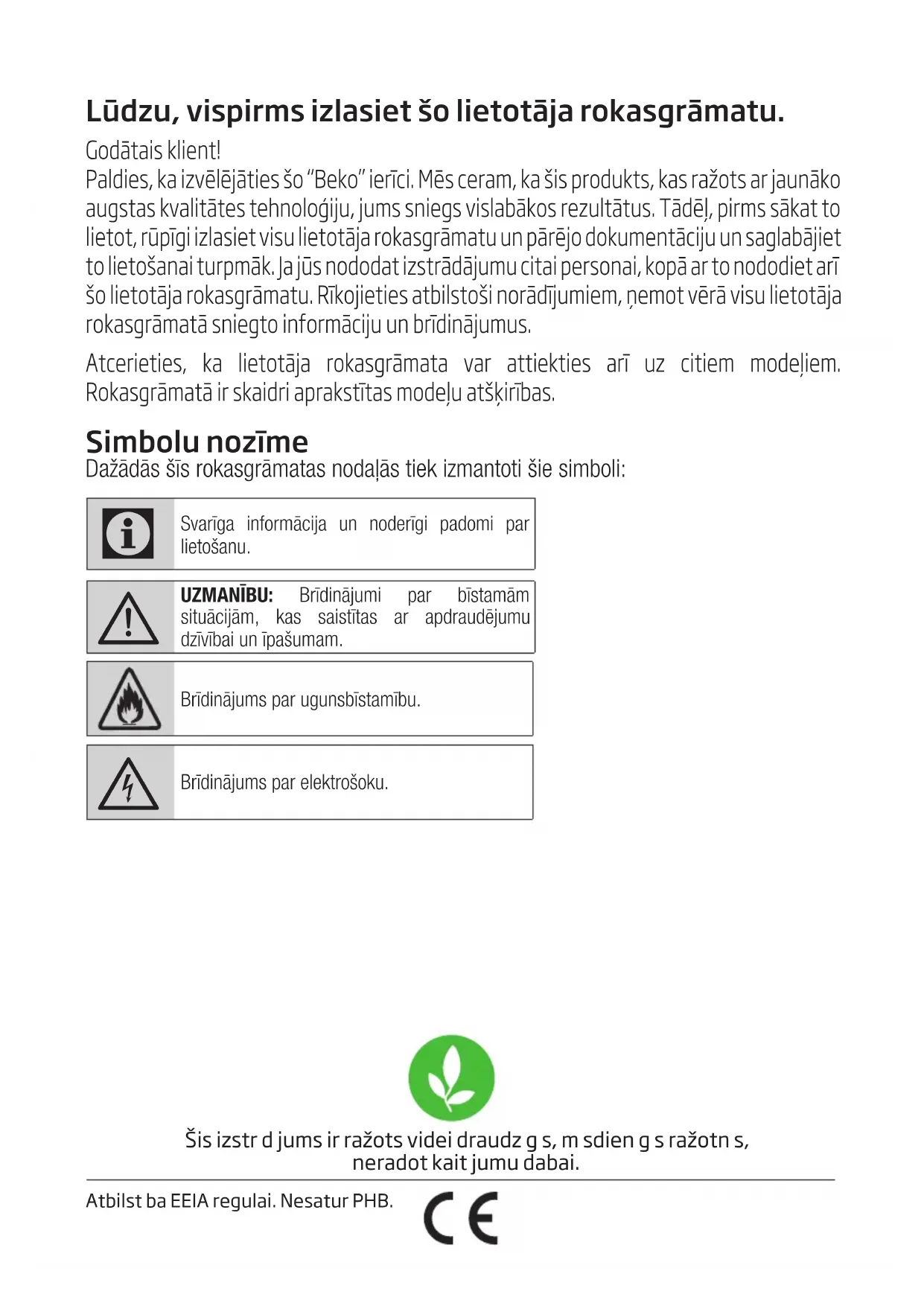

Lūdzu, vispirms izlasiet šo lietotāja rokasgrāmatu.

Godātais klient!

Paldies, ka izvēlējāties šo “Beko” ierīci. Mēs ceram, ka šis produkts, kas ražots ar jaunāko augstas kvalitātes tehnoloģiju, jums sniegs vislabākos rezultātus. Tādēļ, pirms sākat to lietot, rūpīgi izlasiet visu lietotāja rokasgrāmatu un pārējo dokumentāciju un saglabājiet to lietošanai turpmāk. Ja jūs nododat izstrādājumu citai personai, kopā ar to nododiet arī šo lietotāja rokasgrāmatu. Rīkojieties atbilstoši norādījumiem, ņemot vērā visu lietotāja rokasgrāmatā sniegto informāciju un brīdinājumus.

Atcerieties, ka lietotāja rokasgrāmata var attiekties arī uz citiem modeļiem. Rokasgrāmatā ir skaidri aprakstītas modeļu atšķirības.

Simbolu nozīme

Dažādās šīs rokasgrāmatas nodaļās tiek izmantoti šie simboli:

Svarīga informācija un noderīgi padomi par lietošanu.

UZMANĪBU: Brīdinājumi par bīstamām situācijām, kas saistītas ar apdraudējumu dzīvībai un īpašumam.

Brīdinājums par ugunsbīstamību.

Brīdinājums par elektrošoku.

Šis izstrādājums ir ražots videi draudzīgās, mūsdienīgās ražotnēs, neradot kaitējumu dabai.

1 Svarīgi drošības un vides norādījumi

1.1. Vispārēja drošība

- Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas, kurām ir pietiekamas fiziskās, maņu un garīgās spējas, kā arī atbilstoša pieredze un zināšanas, pie nosacījuma, ka tiek uzraudzītas vai informētas par ierīces drošu lietošanu un ar to saistītajiem riskiem.

- Bērni nedrīkst spēlēties ar ierīci. Tīrīšanas un apkopes procedūras bērni nedrīkst veikt bez pieaugušo uzraudzības.

- Šī ierīce ir paredzēta lietošanai mājsaimniecībā.

- Jūsu ierīces darba spriegums ir 220-240 volti, ~50-60 Hz.

- Jūsu ierīces elektrības vadam ir pievienota kontaktdakša sazemēšanai. Šis vads jāpievieno sazemētai kontaktligzdai.

- Pievienošana elektrībai jāveic apmācītam profesionālim.

- Ja uzstādīšanu veic nepiederošas personas, tas var būt par iemeslu ierīces neefektīvai darbībai, ierīces bojājumiem un negadījumiem.

- Uzstādīšanas laikā jānovērš iespēja saspiest vai iespiest elektrības vadu. Elektrības vadam nevajadzētu atrasties plīts tuvumā. Drošības instrukcijas

Tādā gadījumā vads var izkust un izraisīt ugunsgrēku.

- Nepievienojiet kontaktdakšu strāvai, pirms ierīce ir uzstādīta. - Raugieties, lai kontaktdakša ir vietā, kur tai var viegli piekļūt, lai bīstamā situācijā atvienotu no strāvas.

- Nepieskarieties lampām, ja tās ir degušas ilgu laiku. Tās var apdedzināt jūsu rokas, jo ir ļoti karstas.

- Virtuves tvaiku nosūcējus ražo izmantošanai mājas apstākļos, normālā veidā gatavojot. Ja to izmanto citiem mērķiem, produkts var sabojāties, un garantija nebūs derīga.

- Rīkojieties atbilstoši kompetento iestāžu noteikumiem par izplūdes gaisa izvadīšanu (šis brīdinājums neattiecas, ja ierīci izmanto bez dūmvada).

- Zem ierīces nevajadzētu gatavot viegli uzliesmojošus ēdienus.

- Ierīci iedarbiniet pēc tam, kad uz plīts uzlikts katliņš, panna utt. Citādi lielais karstums var deformēt dažas jūsu ierīces daļas.

- Pirms no plīts noņemat katlu, pannu utt., izslēdziet plīti.

- Neatstājiet uz plīts karstu eļļu. Pannas ar karstu eļļu var izraisīt

1 Svarīgi drošības un vides norādījumi

pašaizdegšanos.

- Uzmaniet aizkarus un pārsegus, jo eļļa ēdiena, piemēram, eļļā vārītu kartupeļu gatavošanas laikā var aizdegties.

- Raugieties, lai filtri tiktu laikus nomainīti. Laikus nenomainītos filtros var sakrāties eļļa, un tas rada aizdegšanās risku.

- Nelietojiet ugunsnedrošus filtra materiālus filtra vietā.

- Nedarbiniet ierīci bez filtra, neizņemiet filtrus, kamēr ierīce darbojas.

- Aizdegšanās gadījumā atvienojiet tvaiku nosūcēju un gatavošanas ierīces no strāvas. (Atvienojiet kontaktdakšu no strāvas vai izslēdziet galveno slēdzi).

- Ja periodisko tīrīšanu neveic kā nākas, pastāv aizdegšanās risks.

- Pirms veicat apkopes darbus, atvienojiet ierīci no strāvas. (Atvienojiet kontaktdakšu no strāvas vai izslēdziet galveno slēdzi).

- Darbinot tvaiku nosūcēju vienlaikus ar elektrisko plīti un ierīcēm ar citu enerģijas avotu, telpas negatīvajam spiedienam nevajadzētu pārsniegt 4 Pa (4 x 10 bar).

- Telpā, kurā izmanto ierīci, ierīcēm, kuras darbina ar degvielu vai

gāzi, piemēram, sildītājiem, jābūt absolūti izolētiem, vai ierīcei jābūt hermētiskai.

- Pievienojot dūmvadam, izmantojiet 120 vai 150 mm diametra caurules. Caurules savienojumam ir jābūt pēc iespējas īsākam ar iespējami mazāko līkumu skaitu.

- Bērni nedrīkst spēlēties ar ierīci. - Jūsu drošības dēļ nosūcēja komplektam izmantojiet drošinātāju "MAX 6 A".

- Sargājiet no bērniem iepakojuma materiālus, jo tie var bērnus apdraudēt.

- Ja elektrības vads ir bojāts, tā nomaiņa jāveic ražotājam, pakalpojumu sniegšanas pārstāvim vai līdzīgas kvalifikācijas speciālistam, lai izvairītos no riska.

- Aizdegšanās gadījumā atvienojiet tvaika nosūcēju un plīti no strāvas, nosedziet liesmas. Uguns dzēšanai nekad neizmantojiet ūdeni.

- Darbinot gatavošanas ierīces, to sasniedzamās daļas var būt karstas.

- Šo ierīci nav paredzēts lietot personām (tostarp bērniem) ar ierobežotām fiziskām, sensorām

1 Svarīgi drošības un vides norādījumi

un prāta spējām, vai tādām, kam nav atbilstošas pieredzes un zināšanu, ja vien par drošību atbildīgā persona viņus uzrauga un instruē par ierīces lietošanu.

• Kad tvaika nosūcēja uzstādīšana virs elektriskās plīts ir pabeigta, starp ierīci un elektrisko plīti jābūt vismaz 65 cm attālumam.
• Nosūcēja izvadu nedrīkst pievienot gaisa kanāliem, pa kuriem plūst citi dūmi.
• Jāuzmanās, lietojot ierīci vietā ar iekārtām, kuras izmanto gaisu un kurināmo (piem., sildītāji, ūdens apkures katli, kurus darbina ar gāzi, dīzeļdegvielu, akmeņoglēm, malku, vai ūdens sildītāji). Tas var traucēt sadegšanu, jo tvaika nosūcējs gaisu izvada ārpus telpas.
• Šis brīdinājums neattiecas uz ierīcēm, kuras lieto bez dūmvada.
• Ja elektriskās plīts tvaika nosūcējs (tas neattiecas uz ierīcēm, kuras gaisu izvada atpakaļ telpā) lieto vienlaikus ar iekārtām, kuras darbina ar gāzi vai citiem kurināmajiem, telpā var nebūt pietiekama ventilācija.

1.1. Atbilstība EEIA direktīvai un izstrādājuma apsaimniekošanas noteikumiem:

Šis produkts nesatur kaitīgus vai aizliegtus materiālus, kuri minēti Vides un urbanizācijas Ministrijas izdotajos

"Noteikumos par elektrisko un elektronisko iekārtu atkritumu pārraudzību". Atbilst EEIA regulas prasībām. Šis produkts ir izgatavots no kvalitatīvām detaļām un materiāliem, kurus var atkārtoti pārstrādāt un izmantot. Tādēļ neizmetiet šo ierīci, kad tā beigusi kalpot, kopā ar sadzīves un citiem atkritumiem. Nogādājiet to savākšanas vietā, kurā tiek pieņemtas elektriskās un elektroniskās iekārtas otrreizējai izejvielu pārstrādei. Jautājiet vietējā pašvaldībā par atkritumu savākšanas punktiem jūsu apkārtnē. Palīdziet aizsargāt apkārtējo vidi un dabas resursus, atkārtoti pārstrādājot lietotus izstrādājumus.

1.2. Ierīces iepakojums

Jūsu ierīces iepakošanai izmantojamie materiāli ir atkārtoti pārstrādājami.

Lūdzu, nodrošiniet iepakojuma materiālu nodošanu atkritumos atbilstoši vietējiem noteikumiem, lai materiāli tiktu atkārtoti pārstrādāti, aizsargājot vidi.

1 Svarīgi drošības un vides norādījumi

1.3. Draudi dzīvībai Risks saindēties

BĪSTAMI! Brīdinājums - nosmakšanas risks

Iepakojuma materiāli ir bīstami bērniem. Neļaujiet bērniem spēlēties ar iepakojuma materiāliem.

BĪSTAMI! Brīdinājums - bīstami dzīvībai

Ieelpojot sadegšanas gāzes, rodas apdraudējums dzīvībai – risks saindēties. Gaisa izvadu nelietojiet ierīci vienlaikus ar iekārtām, kuras izdala indīgas gāzes, piemēram, krāsnis ar gaisa cirkulāciju, kuras darbina ar gāzi, petroleju, malku vai kokoglēm, vannu krāsnīm, ūdens sildītājiem utt., ja netiek pievadīts pietiekami daudz gaisa. Att. 3

Iekārtas ar gaisa cirkulāciju (piem., krāsnis, kuras darbina ar gāzi, petroleju, malku vai kokoglēm, vannas krāsnis, ūdens sildītāji) patērē gaisu no uzstādīšanas telpas un izvada dūmgāzes izvadsistēmā (piem., dūmvadā). Darbināšanas laikā ierīce iesūc gaisu no virtuves un līdzās esošajām telpām. Vakuums veidojas tad, ja netiek pievadīts pietiekami daudz gaisa. Tādā gadījumā indīgās gāzes tiek iesūktas atpakaļ no dūmvada un izplūdes gaisa kanāla, un atgriežas atpakaļ mājoklī. Att. 1.

Šī iemesla dēļ vienmēr jānodrošina tas, ka tīrs gaiss vienmēr tiek pievadīts pietiekamā daudzumā. Att. 2

BRĪDINĀJUMS! Aizdegšanās risks!

Tauku nosēdumi eļļas filtrā var aizdegties. Tauku filtru tīriet vismaz ik pēc trijiem mēnešiem. Nedarbiniet ierīci bez tauku filtra.

Tauku nosēdumi eļļas filtrā var aizdegties. Ierīces tuvumā nekad nedarbojieties ar atklātu liesmu (piem., flambējot). Ierīci ir atļauts uzstādīt līdzās tādai apkures iekārtai, kuru kurina ar cieto kurināmo (piem., malku vai akmeņoglēm), ja virs ierīces ir noslēgts pārsegs, kuru nevar noņemt. Nevajadzētu radīt dzirksteles.

Karsta augu eļļa un tauki var viegli aizdegties. Karsta augu eļļa un tauki vienmēr jāuzmana. Nemēģiniet liesmas nodzēst ar ūdens palīdzību.

Izslēdziet plīti. Uzmanīgi nosedziet liesmas ar vāku, ugunsdzēsības segu vai līdzīgu priekšmetu.

1 Svarīgi drošības un vides norādījumi

Gāzes plītis, uz kurām nav gatavošanas trauku, darbības laikā rada lielu karstumu. Tādēļ virs plīts novietota ventilēšanas ierīce var sabojāties vai apdegt. Gāzes plīti iededziet tikai tad, ja uz tās ir gatavošanas trauks.

Darbinot vienlaikus vairāk par vienu gāzes degli, rodas liels karstums. Tādēļ virs plīts novietota ventilēšanas ierīce var sabojāties vai apdegt. Nedarbiniet divus gāzes degļus ar lielu liesmu ilgāk par 15 minūtēm. Degļa, kura jauda pārsniedz 5 kW (Vok), jauda atbilst deglim ar diviem gāzes gredzeniem.

BĪSTAMI! Risks savainoties!

Uzstādīšanas laikā pastāv risks savainoties, jo ierīcei ir asas malas. Uzstādot ierīci, vienmēr lietojiet aizsargcimdus.

Visas drošības skrūves un drošības pārsegi jāuzstāda atbilstoši norādījumiem lietotāja rokasgrāmatā, citādi pastāv risks, ka ierīce nokritīs.

Uz ierīces novietoti priekšmeti var nokrist. Nelieciet nekādus priekšmetus uz ierīces.

LED apgaismojums ir pārāk spožs. Tas var kaitēt jūsu acīm (1. bīstamības grupa). Neskatieties tieši ieslēgtā LED lampā ilgāk par 100 sekundēm.

BRĪDINĀJUMS! Elektriskās strāvas trieciena risks!

Bojāta ierīce var izraisīt elektriskās strāvas triecienu. Nelietojiet bojātu ierīci. Atvienojiet to no strāvas vai izslēdziet drošinātāju drošinātāju kārbā. Izsauciet klientu apkalpošanas dienestu.

Remonts, kas netiek veikts saskaņā ar instrukciju, rada apdraudējumu. Remontu un bojātu elektrības vadu nomaiņu vajadzētu veikt tikai klientu apkalpošanas dienesta speciālistam, kurš apmācīts mūsu uzņēmumā. Ja ierīce ir bojāta, atvienojiet to no strāvas vai izslēdziet drošinātāju drošinātāju kārbā. Izsauciet klientu apkalpošanas dienestu.

Ierīcē ieplūdis ūdens var izraisīt elektriskās strāvas triecienu. Nedrīkst izmantot augstspiediena vai tvaika tīrītājus.

UZMANĪBU!

Aizsniedzamās daļas var sakarst, kad darbina gatavošanas aprīkojumu.

1 Svarīgi drošības un vides norādījumi

Ja remonts nav veikts pareizi vai ir veikts neatbilstoši noteikumiem, lūdzu, izslēdziet drošinātāju vai atvienojiet ierīces kontaktdakšinu no strāvas. Remontu drīkst veikt tikai pilnvarots tehniskās apkopes darbinieks vai pilnvarots pieredzējis speciālists.

Ja remonts nav veikts pareizi vai ir veikts neatbilstoši noteikumiem, lūdzu, izslēdziet drošinātāju vai atvienojiet ierīces kontaktdakšinu no strāvas. Remontu drīkst veikt tikai pilnvarots tehniskās apkopes darbinieks vai pilnvarots pieredzējis speciālists.

BĪSTAMI!

Risks apdedzināties, elektriskās strāvas trieciena risks!

Pagaidiet, līdz ierīce atdziest, pirms veicat tīrīšanu vai apkopi. Izslēdziet drošinātāju vai atvienojiet ierīces kontaktdakšiņu no strāvas.

Ja mitrums iekļūst elektronikas daļā, rodas risks sabojāt ierīci. Nekad netīriet vadības pogas ar slapju lupatu.

Nepareizi tīrot, virsmu var sabojāt. Nerūsējošā tērauda virsmas tīriet tikai šķiedras virzienā. Vadības pogām nelietojiet līdzekļus nerūsējošā tērauda kopšanai.

Virsmu var sabojāt ar abrazīviem vai skrāpējošiem tīrīšanas līdzekļiem. Nekad nelietojiet abrazīvus vai skrāpējošus tīrīšanas līdzekļus.

2 Vispārīgs izskats

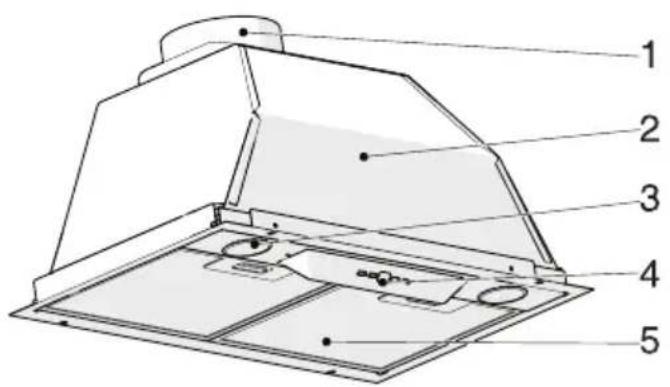

2.1. Pārskats

1. Gaisa izplūdes dūmvads
2. Korpuss
3. Tvaika nosūcēja apgaismojums
4. Vadības panelis
5. Alumīnija tauku filtrs

2.2. Tehniskie dati

Šī ierīce atbilst Eiropas Parlamenta un Padomes Direktīvu 2014/30/ES (Direktīva par elektromagnētisko savietojamību) un 2014/35/ES (Direktīva par elektroiekārtām, kas paredzētas lietošanai noteiktās sprieguma robežās) prasībām.

Strāvas spriegums 220-240V~50 Hz
Spuldžu jauda 2x3 W
Motora jauda 1x125 W
Dzinēja izolācijas klase F
Izolācijas klase I KLASE

Paturam tiesības veikt tehniskus un dizaina pārveidojumus. Tehniskajos rasējumos izmēri norādīti mm. Šis attēls tikai iepazīstina ar ierīces daļām. Detalas var atšķirties atkarībā no ierīces modeļa. Attēliem ir ilustratīva nozīme.

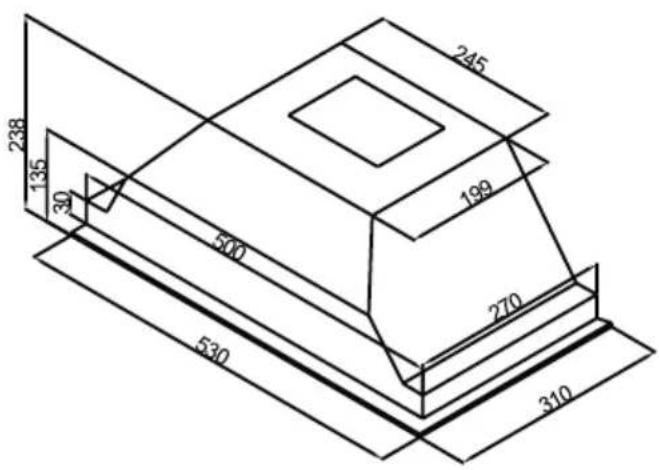

2.3. Tehniskais rasējums mērogā

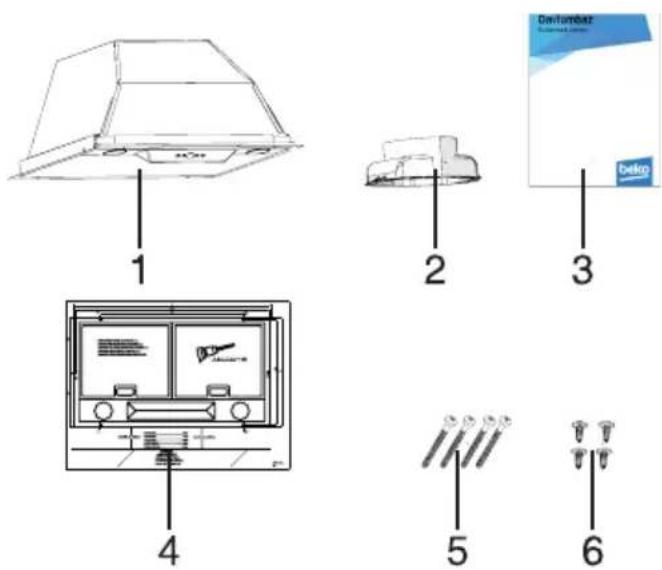

2.4. Iepakojuma saturs

1. Tvaika nosūcējs
2. Plastmasas gaisa izplūdes caurule, diametrs 120 mm, 1 gab.
3. Lietotāja rokasgrāmata
4. Uzstādīšanas skice
5. 4x 4x40 Skrūves (izmanto tvaiku nosūcēja uzstādīšanai)
6. 3,5 x 9,5 Skrūves (izmanto plastmasas dūmvada uzstādīšanai)

3 Ierīces uzstādīšana un lietošana

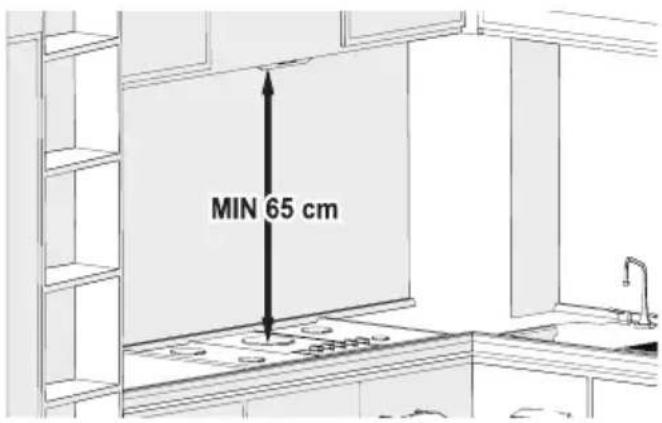

3.1. Ierīces novietojums

• Pirms uzstādīšanas jāpievērš uzmanība attālumam starp plīti un tvaiku nosūcēju. Attālumam jābūt 65 cm.
• Mērījums jāveic no gāzes plīts restu virsmas vai elektriskās plīts stikla virsmas.

Jūsu jaunā ierīce energiju izmanto īpaši efektīvi. Šeit atradīsiet dažus padomus par to, kā, lietojot ierīci, ietaupīt vairāk energijas, un par to, kā ierīci pareizi izjaukt.

3.2. Norādījumi energijas taupīšanai

• Lai tvaiku nosūcējs darbotos efektīvi un klusi, nodrošiniet pietiekami daudz pievadītā gaisa.
• Ventilatora ātrumu iestatiet atbilstoši tvaiku daudzumam virtuvē. Augstāko pakāpi izmantojiet tikai tad, kad tas nepieciešams. Izmantojot zemāku ventilatora ātrumu, ir mazāks energijas patēriņš.
• Ja paredzams, ka virtuvē būs daudz dūmu, jau iepriekš ieslēdziet lielāku ventilatora ātrumu. Tvaika nosūcējs jādarbina daudz ilgāk, lai atbrīvotos no dūmiem, kuri jau izplatījušies pa visu virtuvi.
• Izslēdziet tvaiku nosūcēju, ja to nelietojat.
• Filtrs jātīra vai jānomaina pēc norādītajiem intervāliem, tādējādi paaugstinot ventilēšanas efektivitāti un samazinot aizdegšanās risku.

3.3. Ierīces uzstādīšana

UZMANĪBU!

Veicot urbšanas un zāģēšanas darbus, lietojiet aizsargcimdus un aizsargbrilles.

Att. 6

Stiprināšanas caurumu urbšana

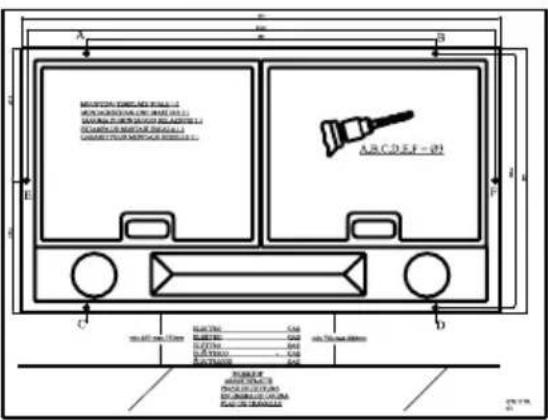

• Ierīces komplektam pievienoto uzstādīšanas šablonu uzlīmējiet uz virsmas, pie kuras ierīce tiks uzstādīta.
• Ar ∅4 mm urbja uzgali izurbiet uzstādīšanas skicē norādītos caurumus A, B, C, D. Att. 6

Att. 7

3 Ierīces uzstādīšana un lietošana

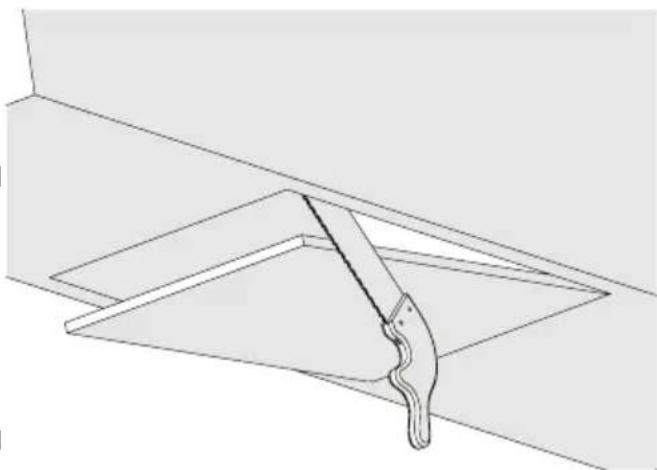

- Veiciet izzāģējumu skapīša, kurā tiks uzstādīts tvaika nosūcējs, apakšējā virsmā atbilstoši tehniskajā rasējumā norādītajiem izmēriem. 7

Att. 8

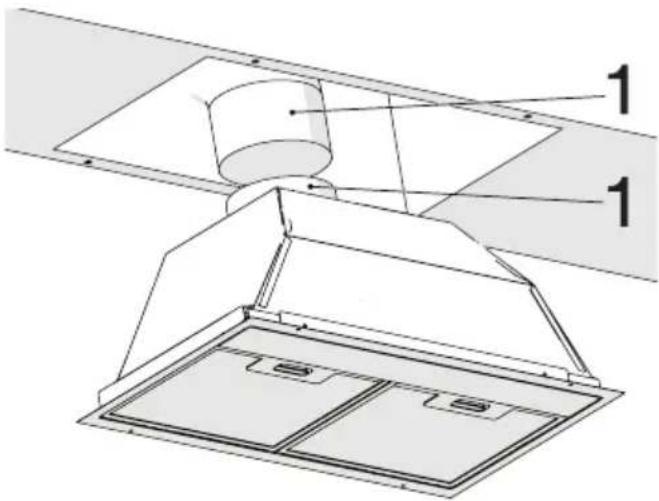

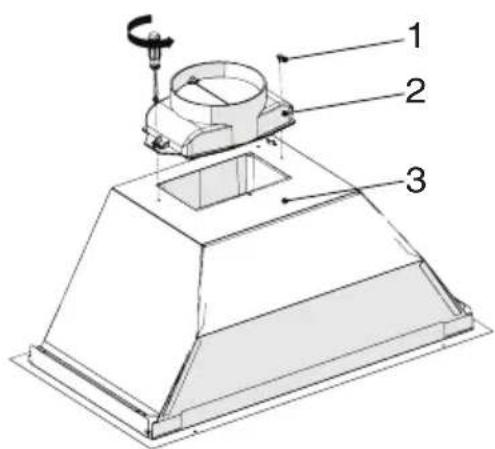

- Komplektam pievienoto plastmasas dūmvadu piestipriniet ierīces korpusam ar 2 3,5 x 9,5 skrūvēm. (att. 8) Nesaskrāpējiet ar to ierīces virsmu. Att. 8

1 Gaisa izplūdes caurule 2. Tvaika nosūcēja gaisa izplūdes dūmvads - Gaisa izplūdes cauruli piestipriniet gaisa izplūdes dūmvadam un nostipriniet ar spaili (att. 9).

UZMANĪBU!

Alumīnija caurules līkumi un pagriezieni izraisa gaisa iesūkšanas jaudas samazināšanos, tādēļ pēc iespējas no tiem jāizvairās.

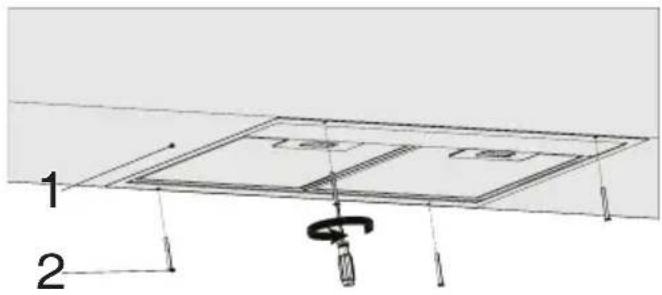

Att.10

1. Skats uz virtuves skapīti no augšas
2. 4x40 skrūve tvaika nosūcēja uzstādīšanai

- Ievietojiet nosūcēju virtuves skapītī un ieskrūvējiet nosūcēja stiprināšanas skrūves iepriekš izurbtajos 4 uzstādīšanas caurumos. (Att. 10).

3.4. Ierīces lietošana

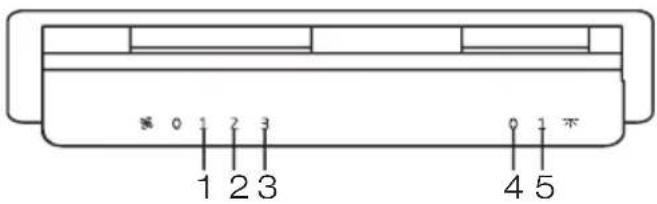

3.4.1. Pārslēdža lietošana

• Lai izslēgtu lampu, pārslēdziet slēdzi pozīcijā "0". - Lai ieslēgtu lampu, pārslēdziet slēdzi pozīcijā "1". - Lai izslēgtu dzinēju, pārslēdziet dzinēja slēdzi pozīcijā "O". - Atkarībā no tvaiku daudzuma dzinēju var darbināt ar zemāko pirmo ātruma pakāpi vai augstāko trešo ātruma pakāpi.

3 Ierīces uzstādīšana un lietošana

3.4.2. Digitālā slēdža lietošana

A-1. pakāpes poga, B-2. pakāpes poga, C - digitālais ekrāns, D-3. pakāpes poga, E - lampas ieslēgšanas/izslēgšanas poga

(A) poga: Ja piespiež šo pogu, tvaika nosūcējs darbojas ar 1. ātruma pakāpi (rādījums ekrānā). Ja šo pogu piespiedīsiet vēlreiz, izslēdzot ierīci, ekrāns un tvaika nosūcējs izslēgsies. (B) poga: Ja piespiež šo pogu, tvaika nosūcējs darbojas ar 2. ātruma pakāpi (rādījums ekrānā). Ja šo pogu piespiedīsiet vēlreiz, izslēdzot ierīci, ekrāns un tvaika nosūcējs izslēgsies. (E) poga: Ja piespiež šo pogu, tvaika nosūcējs darbojas ar 3. ātruma pakāpi (rādījums ekrānā). Ja šo pogu piespiedīsiet vēlreiz, izslēdzot ierīci, ekrāns un tvaika nosūcējs izslēgsies. (C) Digitālais ekrāns: Tajā redzams izvēlētais ātrums un brīdinājuma simboli. (D) Lampas ieslēgšanas/izslēgšanas poga: Nospiediet šo taustiņu, lai apgaismotu ēdiena gatavošanas zonu.

Metāla filtru tīrīšanas periodi: Filtri jātīra tad, kad ekrānā redzams simbols "C" (ik pēc 60 stundām) vai ik pēc četrām nedēļām (atbilstoši lietošanai). Piespiediet un vairāk nekā 3 sekundes turiet piespiestu pogu A (kad ierīce ir izslēgta), lai pēc filtru iztīrīšanas un uzstādīšanas nodzēstu simbolu "C". Ekrānā būs redzams simbols "E", un ierīce pārslēgsies uz normālu darbu. Ja vēlaties ierīci darbināt, nenodzēšot simbolu "C", pēc ātruma pakāpes pogu piespiešanas ekrānā 1 sekundi būs redzams ātruma rādījums, un pēc tam, kad ekrānā no jauna parādīsies simbols "C", dzinējs turpinās darbu ar izvēlēto ātruma pakāpi.

Automātiska apturēšana pēc 15 minūtēm: Ierīcei ir automātiskās apturēšanas funkcija, kura palīdz novērst smaku un aizvadīt tvaikus pēc tam, kad gatavošana ir pabeigta. Šī funkcija automātiski aptur ierīces darbību, kad telpa kādu laiku ir vēdināta.

Lai ieslēgtu automatisko apturēšanas funkciju, vēlreiz 3 sekundes spiediet to pašu pogu (A, B, D) atbilstoši pašreizējai ātruma pakāpei. Pēc 15 minūšu darba visas ierīces funkcijas izslēgsies.

3. Ierīces uzstādīšana un lietošana

Ja automātiskās apturēšanas funkcijas darbības laikā vēlreiz piespiedīsiet to pašu ātruma pakāpes pogu, tiks izslēgta automātiskās apturēšanas funkcija un izslēgsies ierīces dzinējs. Šī funkcija tiks izslēgta, ja pārslēgsiet citu ātruma pakāpi. Ja vēlaties, lai ierīce pārtrauc darbu automātiski, no jauna jāieslēdz ierīces automātiskās apturēšanas funkcija.

3.5. Spuldzes nomaiņa

3.5.1. Spuldzes nomaiņa

BRĪDINĀJUMS!

Atvienojiet tvaika nosūcēju no strāvas. Karstas spuldzes var jums apdedzināt rokas, tādēļ pagaidiet, līdz tās atdziest.

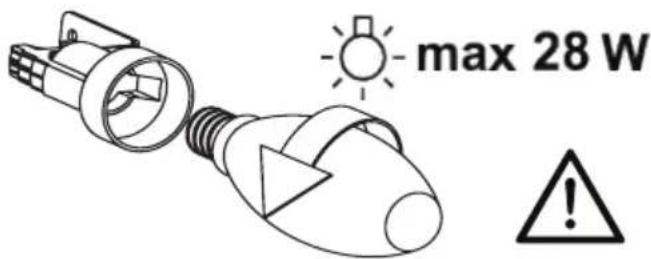

Att. 11: Spuldzes nomaiņa - Noņemiet alumīnija filtra kasetni. Izņemiet izdegušo spuldzi un to nomainiet pret spuldzi ar tādiem pašiem parametriem. Att. 11

3.5.2. Halogēnās spuldzes nomaiņa

max 50 W

Att. 12: Halogēnās spuldzes nomaiņa

Lai nomainītu halogēnās spuldzes, spuldzes turētāju aizmugurē paspiediet uz leju, pavelciet spuldzi uz leju, pēc tam mazliet pagrieziet pretēji pulksteņrādītāju kustības virzienam un izņemiet virzienā uz leju. (Att. 12)

BRĪDINĀJUMS!

Izmantojiet tikai pret pārkaršanu nodrošinātu volframa halogēno spuldzi vai pret pārkaršanu nodrošinātu metāla halogenīdu spuldzi.

PIEZĪME.

Ja ierīce salūzt vai tiek bojāta, izslēdziet drošinātāju vai atvienojiet ierīces kontaktdakšu no strāvas un izsauciet pilnvarotu tehniskās apkopes pārstāvi.

PIEZĪME.

Ja elektrības padeves vads ir bojāts, tā aizvietošana ir jāveic ražotājam, tā pārstāvim vai līdzīgi kvalificētai personai, lai novērstu bīstamības risku.

PIEZĪME.

Izslēdziet drošinātāju vai atvienojiet ierīces kontaktdakšu no strāvas, ja saplīsušas ierīces spuldzes. Nekavējoties nomainiet izdegušas spuldzes, lai citām spuldzēm nebūtu pārslodzes (vispirms pagaidiet, lai spuldzes atdziest).

4. Tīrīšana un apkope

UZMANĪBU!

Rūsas izraisīta bojājuma risks. Gatavošanas laikā vienmēr darbiniet ierīci, lai novērstu kondensāta veidošanos. Kondensāts var izraisīt rūsēšanu. Nekavējoties nomainiet izdegušas spuldzes, lai citām spuldzēm nebūtu pārslodzes. Ja mitrums iekļūst elektronikas daļā, rodas risks sabojāt ierīci. Nekad netīriet vadības pogas ar slapju lupatu. Nepareizi tīrot, virsmu var sabojāt. Nerūsējošā tērauda virsmas tīriet tikai šķiedras virzienā. Vadības pogām nelietojiet līdzekļus nerūsējošā tērauda kopšanai. Virsmu var sabojāt ar abrazīviem vai skrāpējošiem tīrīšanas līdzekļiem. Nekad nelietojiet abrazīvus vai skrāpējošus tīrīšanas līdzekļus. Kondensāta ieplūšana atpakaļ rada risku sabojāt ierīci. Gaisa izplūdes kanālu ierīkojiet 1° leņķī, mazliet uz leju no ierīces.

UZMANĪBU!

Šo ierīci var izmantot gaisa izpūšanas režīmā vai gaisa cirkulācijas režīmā.

Gaisa izpūšanas režīms

lesūkto gaisu attīra tauku filtros un izvada caur caurulvadu sistēmu. (att. 3) Ja vēlaties izplūdes gaisu ievadīt nelietotā dūmgāzu vai izplūdes gāzu dūmvadā, jums jāsaņem atļauja no pilnvarota skursteņslaucītāja. Ja izplūstošo gaisu izvada caur ārsienu, jāizmanto teleskopiskā sienas kārba.

lesūkto gaisu attīra tauku filtri un aktīvās ogles filtrs, un tad tas tiek no jauna ievadīts virtuvē. Att. 4

PIEZĪME.

Izplūdes gaisu nedrīkst ievadīt dūmgāzu vai izplūdes gāzu kanālā vai skurstenī, kuru izmanto tādu telpu ventilēšanai, kurās ir apkures iekārtas.

Lai saistītu vielas, kuras cirkulācijas režīmā gaisā rada smakas, jāuzstāda aktīvās ogles filtrs. Jautājiet pilnvarotajam izplatītājam par dažādām iespējām darbināt ierīci gaisa cirkulācijas režīmā. Šim procesam nepieciešamos piederumus varat iegādāties specializētajos veikalos, no pilnvarotajiem tehniskās apkopes pārstāvjiem vai tiešsaistes veikalā.

Ierīce, kuru iegādājāties, var darboties ar ogles filtru. Ogles filtra uzlikšana

1. Ievietojiet ogles filtru filtra korpusā. Att. 15/1 2.- Pagrieziet ogles filtru pulksteņrādītāju kustības virzienā, lai pārliecinātos, ka tas ir cieši iestiprināts. Att. 15/2

Res.13

Res.14Res.15

Ja ogles filtrs nav kārtīgi iestiprināts, tas var izkrist un sabojāt jūsu ierīci.

UZMANĪBU!

Nekad nemazgājiet ogles filtrus. Ogles filtrus glabājiet bērniem nepieejamā vietā.

4. Tīrīšana un apkope

UZMANĪBU!

Bērni nedrīkst bez uzraudzības veikt ierīces apkopi un tīrīt to.

• Virsmu var sabojāt ar abrazīviem vai skrāpējošiem tīrīšanas līdzekļiem. Nekad nelietojiet abrazīvus vai skrāpējošus tīrīšanas līdzekļus. Pilnvarotā tehniskās apkopes dienestā iegādājieties tīrīšanas līdzekļus un aizsargmateriālus, kuri ir piemēroti jūsu ierīcei. Ierīces un vadības pogu virsma ir jutīga pret skrāpējumiem.
• Šīs virsmas tīriet ar mīkstu, mitru drānu, izmantojot trauku mazgāšanas līdzekli vai maigu stikla tīrīšanas līdzekli. Piekaltušus un pielipušus netīrumus atmiekšķējiet ar mitru drānu. Neskrāpējiet tos nost!
• Tīrīšanai nav piemērotas sausas drānas, sūkļi, kuri var skrāpēt, materiāli, ar kuriem jāberž, jāslīpē, kā arī citi spēcīgi tīrīšanas līdzekļi, kuru sastāvā ir minerālūdens, skābes vai hlors.
• Nerūsējošā tērauda virsmas tīriet tikai šķiedras virzienā.
• Vadības iekārtas tīrīšanai neizmantojiet nerūsējošā tērauda tīrīšanas līdzekli vai slapju drānu. Metāla tauku filtru tīrīšana. Lietotos metāla tauku filtros ir sakrājušies virtuves mitrums un gaisa plūsmas nestās tauku daļiņas. Ja nosūcēju lietojat regulāri (1-2 stundas dienā), metāla tauku filtri jātīra ik pēc 3 mēnešiem.
• Neizmantojiet ļoti spēcīgus, skābi saturošus vai kodīgus tīrīšanas līdzekļus.
• Metāla tauku filtru tīrīšanai lietojiet mitru drānu, noslaukot metāla tauku filtru balstošās daļas ierīces iekšpusē.
• Metāla tauku filtrus var mazgāt trauku mazgājamā mašīnā vai ar rokām.
• Nelietojiet izsmidzināmos tīrīšanas līdzekļus tieši uz ierīces.
• Nenovietojiet viegli uzliesmojošus un/vai smagus dekoratīvus elementus uz ierīces.

4.1. Mazgāšana trauku mazgājamā mašīnā

- Mazgājot trauku mazgājamā mašīnā, var rasties nelielas krāsas izmaiņas. Tas neietekmē metāla

tauku filtra funkcijas.

• Stipri netīrus metāla tauku filtrus nemazgājiet kopā ar traukiem.
• Metāla tauku filtri trauku mazgājamā mašīnā jāievieto valīgi vai brīvi, neiespīlējot.

4.2. Mazgāšana ar rokām

• Grūti notīrāmu netīrumu tīrīšanai varat izmantot speciālu līdzekli tauku šķīdināšanai. Šādu līdzekli varat iegādāties pilnvarotā pārdošanas vietā.
• Atmīkstiniet metāla tauku filtru karstā trauku mazgāšanas līdzekļa šķīdumā.
• Mazgāšanai lietojiet suku, pagaidiet, līdz šķidrums kārtīgi notek no metāla tauku filtra. Pēc mazgāšanas filtrus rūpīgi izskalojiet.
• Tehniskās specifikācijas un šī rokasgrāmata var tikt mainīta bez iepriekšēja paziņojuma.
• Uz šo ierīci attiecas Elektrisko un elektronisko iekārtu atkritumu pārraudzības noteikumi.
• Šis tvaiku nosūcējs ir paredzēts izmantošanai virs plīts. Pārliecinieties, ka siena iztur tvaiku nosūcēja svaru. Urbšanas, izzāģēšanas vai līdzīgas darbības, kuras, uzstādot ierīci, jāveic sienā vai skapī, izmaksas sedz patērētājs. Tvaika nosūcēju var izmantot ar dūmvadu sistēmu, kura izvada gaisu, vai bez dūmvada (ievietojot ogles filtru). Pievērsiet uzmanību vielām, ar kurām ierīce var saskarties pirms uzstādīšanas vai tās laikā. Uzstādīšanu veic autorizēts servisa personāls. Uzstādīšanu drīkst veikt pilnvarots speciālists, kuram ir zināšanas par ventilāciju. Rūpniecības ministrijas noteiktais ierīces kalpošanas ilgums (laiks, kurā ir pieejamas rezerves daļas ierīces funkciju nodrošināšanai) ir 10 (desmit) gadi.
• Jūsu ierīce transportēšanas laikā ir jāglabā oriģinālajā iepakojumā, lai to nesabojātu.
• Ierīci glabāšanas un transportēšanas laikā glabājiet normālā pozīcijā.
• Nenometiet ierīci zemē un sargājiet to no bojājumiem transportēšanas laikā. Garantija neattiecas uz darbības traucējumiem un bojājumiem, kuri radušies transportēšanas laikā pēc ierīces nogādāšanas klientam.
