사용 설명서 TS11-C SILVERSTONE

SilverStone TS11-C 도킹 스테이션을 구입해주셔서 감사합니다. 본 제품을 사용하기 전에 지침을 꼼꼼히 읽어 보십시오.

안전 주의사항 <준수사항>

장치를 몰바르게 사용하려면 안전 지침을 읽어보십시오.

■부상을 방지하려면 안전 주의사항과 경고사항을 준수하십시오.
■유해 정도나 손상 정도는 다음과 같은 범주로 나눠어집니다.

주의

■ 연기, 타는 냄새, 비정상적인 소음
전원을 끄고 전원 케이블을 뽑은 다음 당사 고객 서비스 센터에 연락하십시오.
■ 하드웨어가 손상될 수 있으므로 본 제품을 분해하거나 개조하지 마십시오.
■ 제품을 건조한 상태로 유지하십시오.
이 주의사항을 준수하지 않을 경우 화재나 감전의 위험이 있습니다.
■ 제품을 화염이나 과도한 열에 노출시키지 마십시오.
■ 제품을 불안정한 표면에 올려놓지 마십시오.
제품이 떨어질 경우 손상될 수 있습니다.
■ 전압 요구사항을 준수하십시오.
본 제품의 전압 범위는 AC 100\~240V이며 규정 전압에서 초과될 경우 화재, 감전 또는 오작동이 발생하게 됩니다.
■ 전원 케이블을 손상시키거나 개조하거나 세계 잡아당기거나 구부리지 마십시오. 전원 케이블을 무거운 물체 밑에 놓거나 열 또는 화염에 노출시키지 마십시오.
■ 번개가 치는 동안에는 전원 플러그를 만지지 마십시오.
감전이나 화재가 발생할 수 있습니다.
■ 젖은 손으로 플러그나 총전기를 다루지 마십시오.
이 주의사항을 준수하지 않을 경우 감전의 위험이 있습니다.

경고

■주방,난로 또는 연기가 나는 장소에 제품을 두지 마십시오.
■ 온실 또는 습도가 매우 높은 장소에 제품을 두지 마십시오.
■ 열원과 가까운 곳이나 온도가 5°C 미만이거나 40°C를 넘는 장소에 제품을 두지 마십시오.
■유기용제나 부식성 기체 가까이에 제품을 두지 마십시오.
■ 금속 분말, 연삭재, 밀가루, 화학 약품, 먼지 가까이에 제품을 두지 마십시오.
■직사광선이 제품에 닿지 않도록 하십시오.
■ 제품을 사용하지 않을 때는 전원 케이블을 뽑아두십시오.

참고

■USB3.1/3.0/2.0을 지원하지 않는 어떤 시스템도 설치하지 마십시오.
■ SilverStone은 전력 본선이나 전력망으로 인해 발생되는 손상에 대해 책임지지 않습니다.
■ 본 제품은 3.5"/2.5" SATA HDD/SSD용이며 PATA (IDE) HDD/SSD용이 아닙니다.

소개

KR

주의

■당사는 본 설명서의 변경 내용을 통지할 의무가 없습니다.
■ 궁금한 사항은 SilverStone 고객 서비스 센터에 문의하십시오.
■당사는 데이터 손상이나 손실에 대해 책임지지 않으므로 가능할 때마다 데이터를 백업해두십시오.
■Mac은 Apple Inc.의 등록상표입니다.
■당사는 규격 변경을 통지할 의무가 없습니다.
■ HDD/SSD를 연결할 때 정전기에 유의하고 물기가 달지 않도록 하십시오.

포장 내용물

SilverStone A2001 2004

TS11-C 합체 USB 3.1 타입 C와 타입 A 간 연결 케이블

전원 어댑터(12V/2A)사용 설명서

■본 제품은 SATA HDD/SSD 전용으로 제작되었으며 PATA(IDE) 기반 HDD용이 아닙니다.
■ 본 제품은 SATA 6Gbps SATA HDD/SSD를 지원합니다. HDD가 SATA II 3.0Gbps만 지원할 경우 전송 속도가 3.0Gbps로 제한됩니다.
■본 제품은 4TB 이상의 용량을 갖는 하드 드라이브를 지원할 수 있습니다.
■ Windows XP 운영 체제는 HDD 용량을 2TB로 제한합니다.
■ 하드 드라이브를 적재하거나 제거할 때 흡집이 약간 생길 수 있습니다.
■USB3.0어댑터를사용하면 올바른연결이보장되지않습니다.
■CPU가 2GHz이고 메모리가 1GB인 PowerPC Macintosh는 정상적으로 작동되지 않을 수 있습니다.

소개

KR

서문

아래 나열된 USB 호스트 컨트롤러 모델은 유효성이 확인되었습니다.

Intel H87 침셋 USB 3.0 호스트 컨트롤러
■ ETron EJ168 USB 3.0 호스트 컨트롤러
Intel Z77 침셋 USB 3.0 호스트 컨트롤러
Intel Z77 침셋 USB 3.0 호스트 컨트롤러
■ ASMedia ASM1042 USB 3.0 호스트 컨트롤러
■ Frescologic FL1100 USB 3.0 호스트 컨트롤러
■ ASMedia ASM1142 USB 3.1 호스트 컨트롤러

※각각의 호스트 컨트롤러(어댑터) 드라이버를 최신 버전으로 업데이트하십시오.

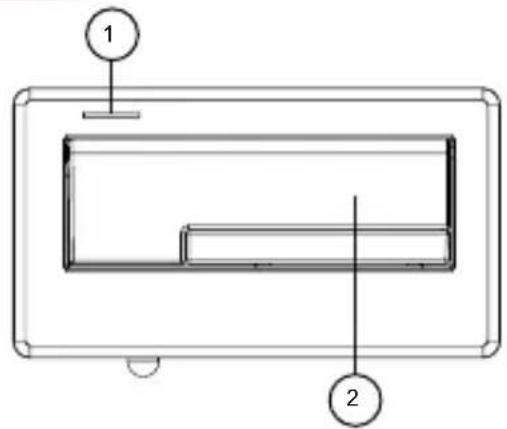

외관

1 2

(윗면)
1.전원 표시등/HDD 표시등
2.3.5"또는 2.5"HDD/SDD 슬롯

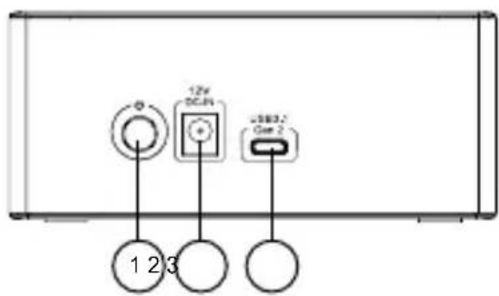

1 2 3 12V DCAN 2003/2 Gen 2

(뒷면)
1.전원 버튼
2.전원 공급장치 호스트 커넥터
3.USB 3.1 타입 C 호스트 커넥터.

-설치 설명서

■ 하드 드라이브를 장착할 때 정전기에 유의하십시오. 장치가 오작동할 수 있습니다. 하드 드라이브를 취급하기 전에 다른 금속 물체를 만져서 방전시키거나 정전기 방지용 장갑을 착용하십시오.
■ 하드 드라이브에 데이터가 이미 들어있을 경우, 설치 전에 데이터를 백업하여 데이터 손실을 방지하십시오.

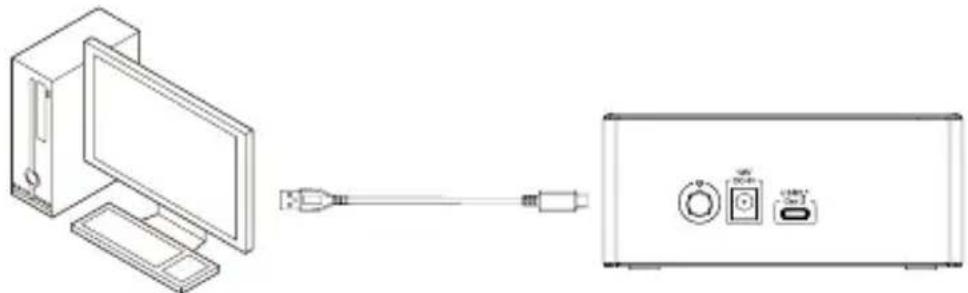

1. USB 케이블을 컴퓨터에 연결합니다

1. 하드 드라이브를 하드 드라이브 슬롯에 삽입합니다.

고장이 의심되는 경우 다음 사항을 확인하십시오:

■ 장치를 식별할 수 없습니다.

다음 사항을 확인하십시오.

-전원 케이블과 신호 케이블이 제대로 연결되어 있습니까?
-전원 LED가 파란색으로 켜져 있습니까?
- 드라이버가 제대로 설치되어 있습니까?
• 최신 버전의 드라이브가 설치되어 있습니까?
-사용 중인 eSATA에서 포트 멀티플라이어를 지원합니까?
·용량이 2TB를 초과하는 드라이브를 사용하려고 할 때 Windows XP가 실행되니까?
(Windows XP는 용량이 2TB를 초과하는 드라이브를 식별할 수 없습니다.)

■ PC 또는 Mac 시스템을 사용할 때 최대 절전 모드를 해제할 수 없습니까?

본 제품은 PC 또는 Mac 최대 절전 모드를 지원하지 않습니다. 그러므로 최대 절전 모드로 들어가기 전에 이제품을 제거하거나 연결을 분리하십시오.

■ 내 장치가 USB 3.0이 아닌 USB 2.0으로 인식됩니다.

컴퓨터를 끄고 케이블을 다시 연결해 보십시오.

■용량이 2TB를 초과하는 드라이브를 사용할 때 2TB 용량만 식별할 수 있습니까(Windows Vista/7/8/10)?

용량이 2TB를 초과할 경우 GPT 형식을 사용하십시오.

■USB3.0장치로서연결했을때일정기간이지난다음시스템이이것을인식하지못합니까?

USB 3.0 드라이버를 업데이트하십시오.

■일부 드라이브가 "내 컴퓨터"(Windows)에 표시되지 않습니까?

드라이브 문자가 C\~Z 범위에서 할당되었는지 확인하십시오.

■새 드라이브를 사용할 때 내 OS가 이것을 인식하지 못합니까?

드라이브를 포맷하십시오.

■ 2TB 용량의 드라이브를 사용할 때 OS에 1.8TB만 표시됩니다?

대부분의 하드 드라이브 제조업체는 10진수를 사용하지만 OS는 2진수를 사용해서 드라이브 용량을 계산합니다. 계산 방법이 다르기 때문에 2TB 드라이브에 있는 용량이 200GB 적게 표시됩니다.

FAQ

Q:이미 기존 데이터가 들어있는 드라이브를 사용해도 됩니다?

A: 대개의 경우 사용해도 되지만 이전에 드라이브를 사용한 환경에 따라 호환되지 않을 수도 있습니다. 그러므로 예상치 못한 데이터 손실을 피하려면 TS11-C에서 이 드라이브를 사용하기 전에 데이터를 백업하십시오.

Q:이 제품이 핫 플러그를 지원합니까?

A: 지원합니다.

Q:어떤 종류의 하드 드라이브가 지원됩니다까?

A:본 제품은 2.5"및 3.5"SATA HDD/SSD를 지원하지만 IDE,SAS,SCSI HDD는 지원하지 않습니다.

Q:TS11-C가 견더낼 수 있는 드라이브 삽입 횟수는 몇 회입니까?

A: 본 제품의 SATA 커넥터 내구성은 최대 10,000회로 평가됩니다.

Q:TS11-C를 수평 위치로 사용해도 돕니까?

A:안 됩니다.

Q: 드라이브를 사용하고 있지 않을 때 상태 표시등 LED에서 파란색과 빨간색 불빛이 깜박거리는 이유는 무엇입니까? 이것은 정상입니다?

A: 컴퓨터 백그라운드에서프로그램(바이러스 백신 프로그램, 소프트웨어 업데이트)이 작동 중이어서 LED가 이 작동 상태를 나타내는 것일 수 있습니다.

Q:Windows에서 디스크 포맷에 시간이 많이 걸리는 이유는 무엇입니까?

A:포맷 기능을 수행할 때 빠른 포맷을 선택하면 됩니다.

Q:내 드라이브에서 S.M.A.R.T 정보에 액세스할 수 없는 이유는 무엇입니까?

A:이 제품은 S.M.A.R.T 기능을 지원하지 않습니다.

Q:Windows 8이나 10에 드라이버를 설치해야 합니까?

A:아닙니다.Windows 7 또는 이전 버전의 경우에만 드라이버를 설치해야 합니다.

Q:TS11-C에서 USAP 기능이 지원됩니다까?

A:그렇습니다.그러나이 기능을 사용할 수 있으려면 사용자의 시스템도 USAP 기능을 지원해야 합니다.

簡介

TW

前言

Windows 10/8.1/8의 경우

왼쪽 하단에 있는 시작 버튼을 마우스 오른쪽 버튼으로 클릭한 다음 "Disk Management(디스크 관리)"를 선택하십시오(아래 그림 참조).

Windows 7 / Vista 또는 이전 버전의 경우

시작 메뉴에서 "Computer(컴퓨터)"를 마우스 오른쪽 버튼으로 클릭한 다음 "Manage(관리)"를 여십시오(아래 그림 참조).

繁體中文

於Windows 10 / 8.1 / 8

"Computer Management(컴퓨터 관리)" 창에서 "Disk Management(디스크 관리)"를 선택합니다. 디스크 드라이브가 "not initialized(초기화 안 됨)" 상태로 표시됩니다. 마우스 오른쪽 버튼으로 클릭한 다음 "Disk initialization(디스크 초기화)" 를 선택하십시오.

繁體中文

"Disk initialization(디스크 초기화)" 창이 나타납니다. 확인 버튼을 누릅니다.

※파티션 형식 정보

MBR 파티션 포맷 용량은 2TB로 제한됩니다. 용량이 2TB 이상인 디스크 드라이브에서는 GPT 형식을 사용할 것을 제안하지만 Windows 2000 및 XP에서 GPT가 인식되지 않을 수도 있습니다.

또한 일부 이전 버전의 하드웨어의 경우 용량이 2TB를 초과하는 섹터를 분할할 수 없습니다.

繁體中文

"Initialization Disk(디스크 초기화)" 가 완료되면 디스크의 상태가 "connection(연결)" 상태로 바뀌게 됩니다.

이 상태로 계속 사용해서는 안 되며 반드시 파티션을 만들어서 포맷해야 합니다.

"unallocated(할당되지 않음)" 섹터를 마우스 오른쪽 버튼으로 클릭하고 "New Simple Volume (새 단순 볼륨)"을 선택하십시오.

繁體中文

"specify volume size(파티션 크기 지정)" 팝업 창이 나타나면 파티션 크기를 임의의 값으로 설정할 수 있습니다.

크기는 특별히 최대 용량 설정으로 지정되지 않습니다.

설정이 완료되면 "Next(다음)"를 누릅니다.

繁體中文

"assigned drive letter and path(할당된 드라이브 문자 및 경로)" 창에서 다음을 수행하십시오.

■ 드라이브 문자를 할당합니다. 드라이브 문자는 일반적으로 영문자로 할당되며 C부터 시작하고, 달리 지정되지 않은 경우 사전 순으로 할당됩니다.
■ 정상적인 상황에서는 "hanging in the following empty NTFS folder(다음 빈 NTFS 폴더에서 중단)"와 "does not assign a drive letter or drive path(드라이브 문자 또는 드라이브 경로를 할당하지 않음)"를 선택하지 마십시오.
※ 이러한 옵션을 선택했다면 사용자의 Windows 문서나 그밖에 관련 자료를 참조하십시오.

■ "다음"을 누릅니다.

繁體中文

出現”指派磁碟機代號或路徑”視窗

"Format Partition(파티션 포맷)" 창에서 다음을 수행하십시오.

■ "File System(파일 시스템)"에서 NTFS를 선택합니다. 다른 파일 형식을 사용하지 마십시오.
■ 파티션을 구성할 때 할당 단위의 크기를 지정할 수 있습니다. 지정할 필요가 없다면 기본 볼륨을 선택하십시오.

"My Computer(내 컴퓨터)"에서 디스플레이의 볼륨 이름을 설정합니다.

■빨리 포맷하려는 경우 이 옵션을 선택하면 포맷이 신속하게 수행됩니다.
■부팅 파일 및 압축 풀더.

이옵션을 선택하면 파일과 풀더 압축 기능이 활성화됩니다.

이옵션으로 사용 가능한 드라이브 용량을 늘릴 수 있지만 압축하지 않은 때보다 드라이브 속도가 느려지게 됩니다.

설정이 완료되면 "Next(다음)"를 누릅니다.

繁體中文

出現”磁碟分割格式化”視窗

"Completing the New Simple Volume Wizard(단순 볼륨 만들기 마법사 완료)" 창에서 다음을 수행하십시오. 설정 내용이 맞을 경우 마침을 누르면 포맷이 시작됩니다.

繁體中文

포맷할 때 디스크 창에 포맷 상태가 표시됩니다. 포맷이 완료되면 이 디스크 아이콘이 "My Computer (내 컴퓨터)" 에 표시됩니다.

이제 포맷된 드라이브를 사용할 수 있습니다.

繁體中文

■포맷이 진행되는 동안 경고 창이 나타나지만 이것이 포맷에 실패했다는 의미는 아닙니다.
■ 포맷이 진행되는 동안에는 PC와 도킹 스테이션의 전원을 끄고 케이블을 뽑거나 Windows 등을 끄십시오.

繁體中文

"Disk Tools(디스크 도구)" 를 엽니다. ※ "Disk Tools(디스크 도구)" 는 "Applications(응용 프로그램)" "Utilities(유틸리티)" 폴더에 들어있습니다.

왼쪽 열에 포맷할 수 있는 디스크가 표시되고 이 도킹 스테이션이 "Xx GB (HDD / SSD capacity) Media(Xx GB (HDD / SSD 용량) 미디어)" 로 표시됩니다.

클릭해서 포맷합니다.

繁體中文

이 페이지에 디스크 관련 정보가 표시됩니다.

繁體中文

硬碟的資訊會出現在視窗中。

簡体中文

硬盘的信息会出现在窗口中。

System Setup

03

"Partition(파티션)"을 클릭합니다.파티션 설정은 변경할 수 있습니다.

繁體中文

按”分割”，開始進行切割硬碟設定。

簡体中文

按”分割”，开始进行切割硬盘设定。

System Setup

04

설정한 다음 오른쪽 아래에 있는 "Apply(적용)" 버튼을 클릭합니다.

경고 팝업 창이 나타납니다.

설정을 확인하려면 "Partition(파티션)"을 클릭합니다.아닐 경우 "Cancel(취소)"을 클릭합니다.

繁體中文

進行設定後，點選”套用”。

디스크 파티션이 바탕 화면에 나타납니다.

繁體中文

硬碟的圖示將出現在桌面上

簡体中文

硬盘的图标将出现在桌面上
