SETA A2 - 중앙 장치 SILVERSTONE - 무료 사용 설명서

제품 유형	중앙 처리 장치 (PC 케이스)
브랜드	실버스톤
모델	SETA A2
폼 팩터	미드 타워
재질	강철, 플라스틱, 강화 유리
메인보드 호환성	E-ATX, ATX, Micro-ATX, Mini-ITX
CPU 쿨러 최대 높이	190 mm
GPU 최대 길이	439 mm (디스크 트레이 없음), 296 mm (트레이 있음), 286 mm (측면 팬 있음)
파워 서플라이 최대 깊이	286 mm (측면 SSD 있음), 269 mm (측면 SSD 없음)
드라이브 베이	2.5\" 및 3.5\" 드라이브 다중 지원 (탈착식 트레이, 다양한 위치)
팬 장착 위치	전면, 측면, 상단, 파워 서플라이 커버
라디에이터 호환성	전면 (외부 팬 포함 최대 80mm 두께), 측면 (최대 88mm), 상단 (최대 58mm)
전면 패널 연결	I/O 케이블 (USB, 오디오 등)
보증	제조 결함을 보장하는 제한 보증 (자세한 조건은 설명서 참조)
유지 관리 및 청소	부드럽고 마른 천으로 닦으십시오. 습기와 연마제를 피하십시오.
안전	적절한 환기를 유지하고 통풍구를 막지 마십시오. 작업 전 전원을 분리하십시오.
예비 부품 및 수리 가능성	나사, 스페이서, 브래킷 및 패널은 Silverstone에서 제공됩니다 (지원팀에 문의).
일반 정보	전체 설명서는 Silverstone 웹사이트에서 다운로드 가능합니다. 지역별 고객 지원.

자주 묻는 질문 - SETA A2 SILVERSTONE

SETA A2 케이스에 파워 서플라이(PSU)를 어떻게 설치하나요?

파워 서플라이를 케이스 후면의 지정된 위치에 놓고 팬 방향을 외부 또는 내부로 선택하여 설치하십시오. 제공된 나사로 고정하십시오. 파워 서플라이 최대 깊이는 측면 SSD 장착 시 286mm, 미장착 시 269mm입니다.

지원되는 최대 메인보드 크기는 무엇인가요?

SETA A2 케이스는 E-ATX, ATX, Micro-ATX 및 Mini-ITX 폼 팩터를 지원합니다. 최대 크기는 내부 구성에 따라 다르지만 E-ATX까지 수용 가능합니다.

3.5인치 하드 드라이브를 나사 없이 어떻게 설치하나요?

3.5인치 하드 드라이브의 경우 드라이브 트레이 양쪽의 걸쇠를 살짝 눌러 열고 드라이브가 고정될 때까지 삽입하십시오. 3.5인치 드라이브에는 나사가 필요하지 않습니다. 2.5인치 SSD의 경우 제공된 나사를 사용하십시오.

측면 패널과 전면 패널을 어떻게 분리하나요?

측면 패널을 제거하려면 후면 가장자리의 클립을 풀고 패널을 뒤로 밀어 빼십시오. 전면 패널의 경우 양쪽의 탭을 당겨 잠금을 해제한 후 제거하십시오. 자세한 내용은 설명서의 그림을 참조하십시오.

그래픽 카드(GPU)의 최대 길이는 얼마인가요?

GPU 최대 길이는 디스크 드라이브 트레이 모듈 미장착 시 439mm입니다. 트레이 장착 시 제한은 296mm입니다. 측면 브래킷에 팬이 설치된 경우 최대 길이는 286mm입니다.

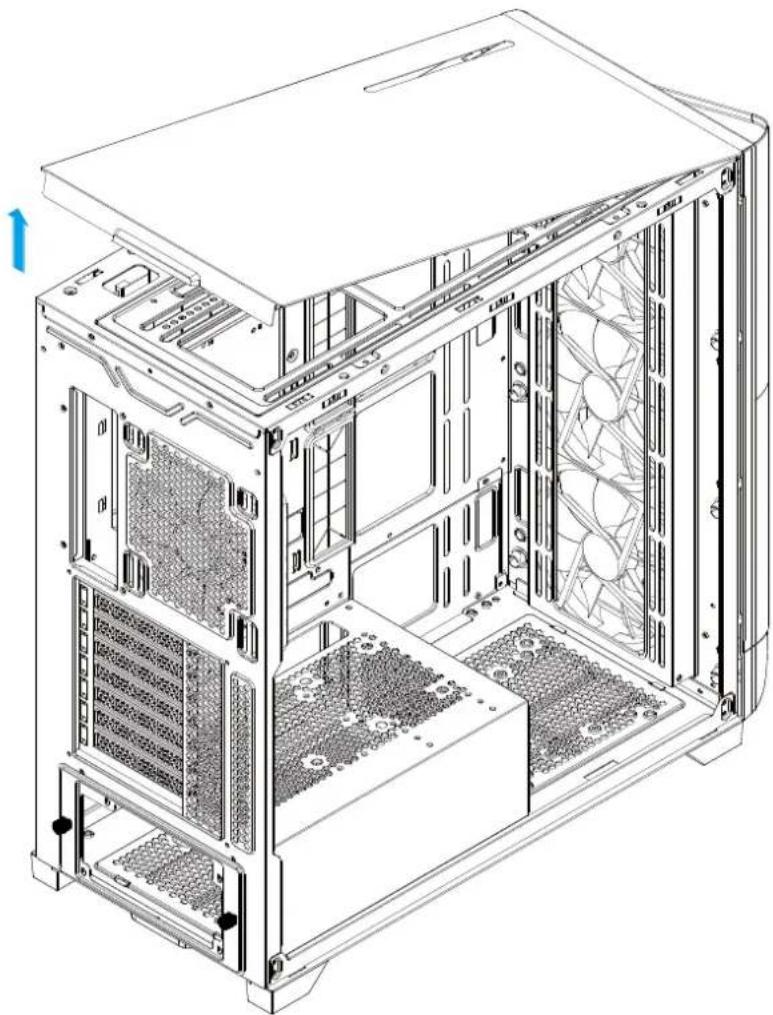

케이스 상단에 라디에이터를 어떻게 설치하나요?

먼저 상단 패널을 제거하십시오. 그런 다음 부착된 냉각 브래킷을 제거하십시오. 원하는 대로 팬과 라디에이터를 설치하십시오. 상단 장착 시 라디에이터와 팬의 최대 허용 두께는 58mm입니다.

제공된 스페이서를 사용하여 2.5인치 SSD를 어떻게 설치하나요?

2.5인치 SSD 스페이서(고무)를 SSD에 고정하십시오. 그런 다음 SSD를 원하는 위치(드라이브 케이지 측면, 파워 서플라이 덮개 위, 또는 드라이브 트레이 모듈 위)에 설치하십시오. 스페이서는 고무 아이렛에 끼워집니다.

그래픽 카드가 케이스에 비해 너무 긴 경우 어떻게 해야 하나요?

먼저 그래픽 카드의 길이를 측정하십시오. 허용 한계를 초과하는 경우(이전 질문 참조) 전면 드라이브 트레이를 제거하여 공간을 확보할 수 있습니다. 그래도 카드가 너무 길면 이 특정 케이스와 호환되지 않습니다.

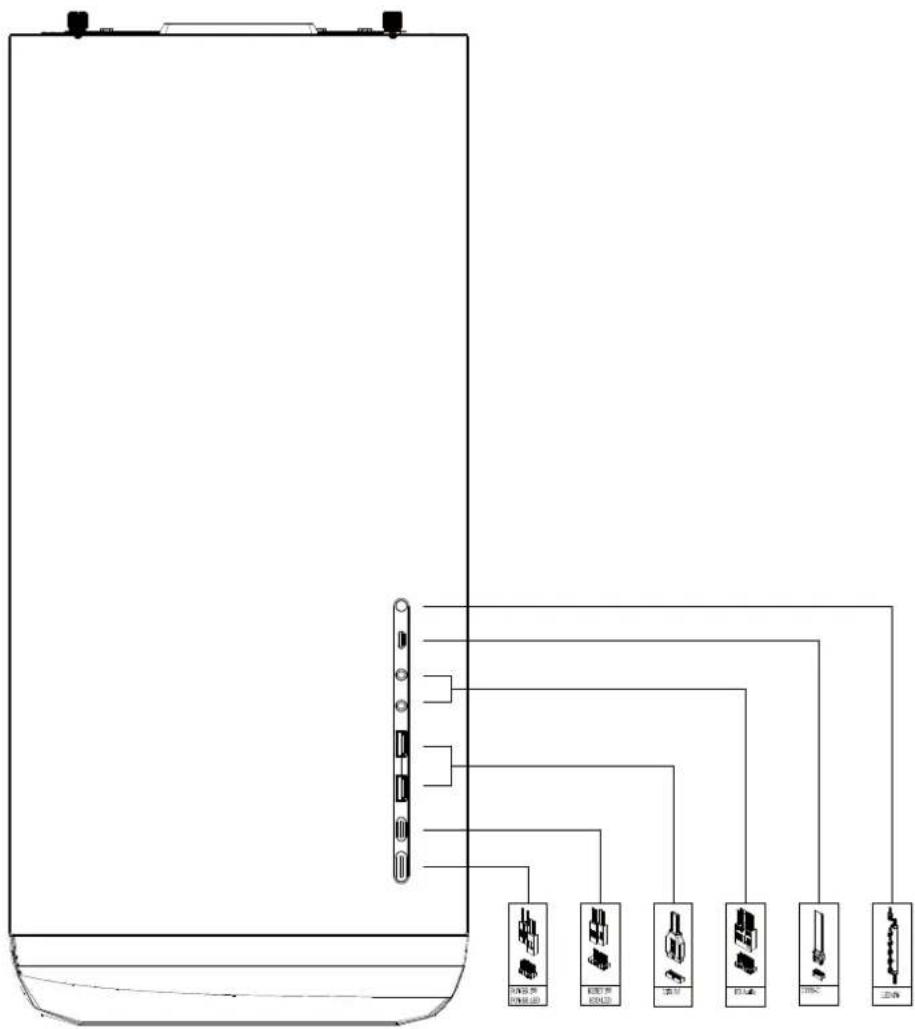

전면 I/O 케이블을 어떻게 연결하나요?

I/O 케이블(USB, 오디오 등)은 전면 패널에 미리 설치되어 있습니다. 이를 메인보드의 해당 핀헤더에 연결하십시오. 정확한 핀 배치는 메인보드 매뉴얼을 참조하십시오.

SETA A2 케이스의 보증 조건은 무엇인가요?

보증은 설명서에 따른 사용 조건 하에 제조 결함 및 불량 제조로 인한 손상을 보장합니다. 양도 불가능하며 천재지변, 무단 개조, 데이터 손실로 인한 손상은 제외됩니다. 보증을 청구하려면 구매 증빙서와 함께 판매점 또는 Silverstone에 문의하십시오. 전체 약관은 silverstonetek.com에서 확인하십시오.

사용 설명서 SETA A2 SILVERSTONE

고정형 2.5 인치 SSD 고무 패드

BUNCH-WIRE-TIES

Cable ties

DEUTSCH

Kabelbinder

FRANÇAIS

Attaches de cable

ESPAÑOL

Bridas para cables

ITALIANO

Fascette per cavi

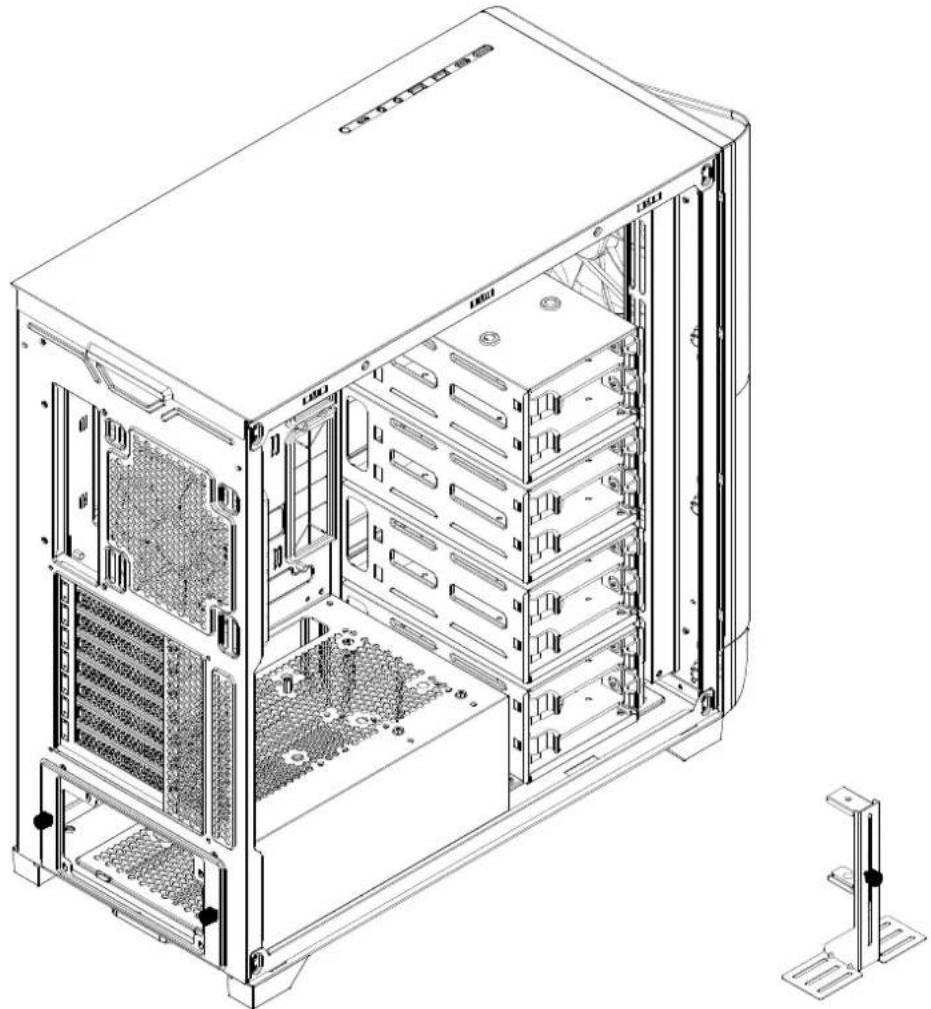

양쪽의 탱을 가법계 눌러 잠금 장치를 해제하여 드라이브 트레이를 분리합니다.

5-2

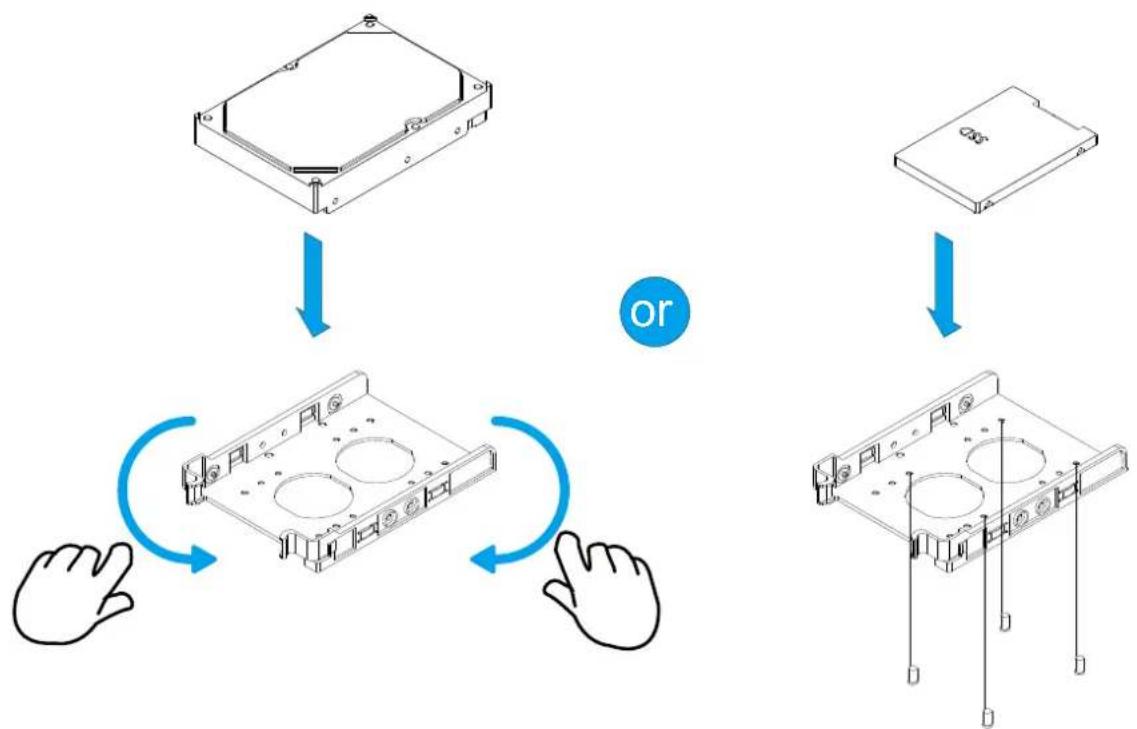

3.5" HDD 를 설치하려면, 양쪽 래치를 살짝 눌러 열고 드라이브를 트레이에 삽입하여 고정합니다—나사는 필요하지 않습니다. 2.5" SSD 는 트레이에 삽입한 후 나사로 고정하십시오.

5-3

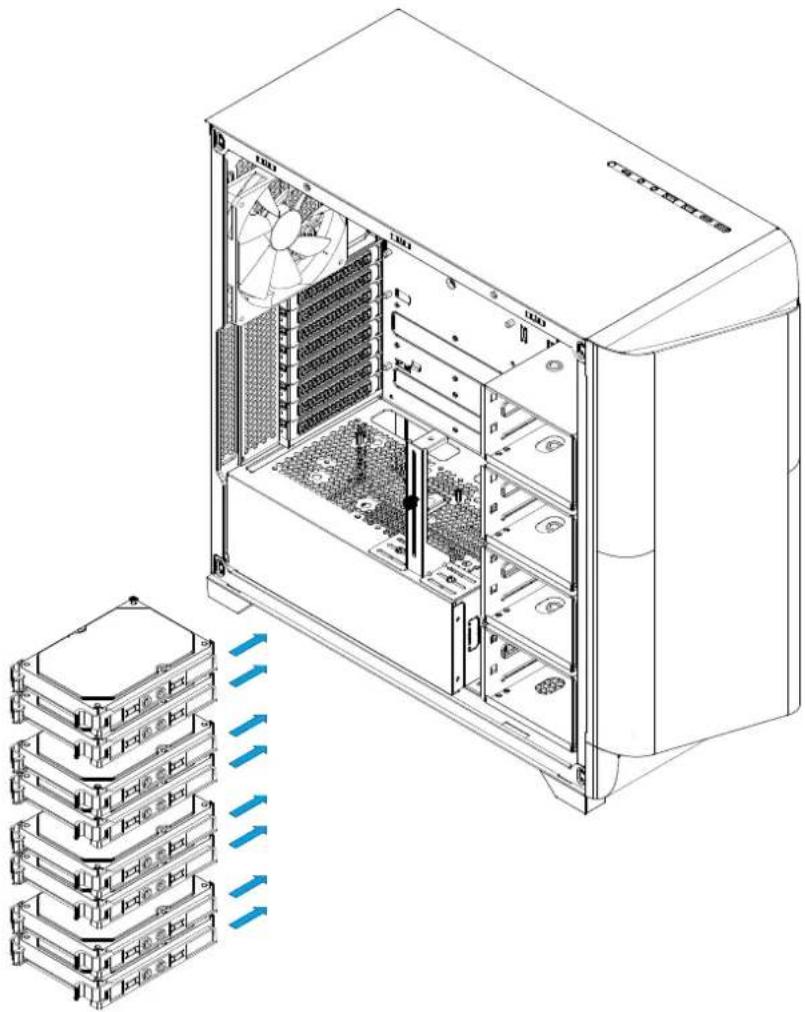

드라이브 트레이를 도로 새시에 밀어 넣습니다.

6-1

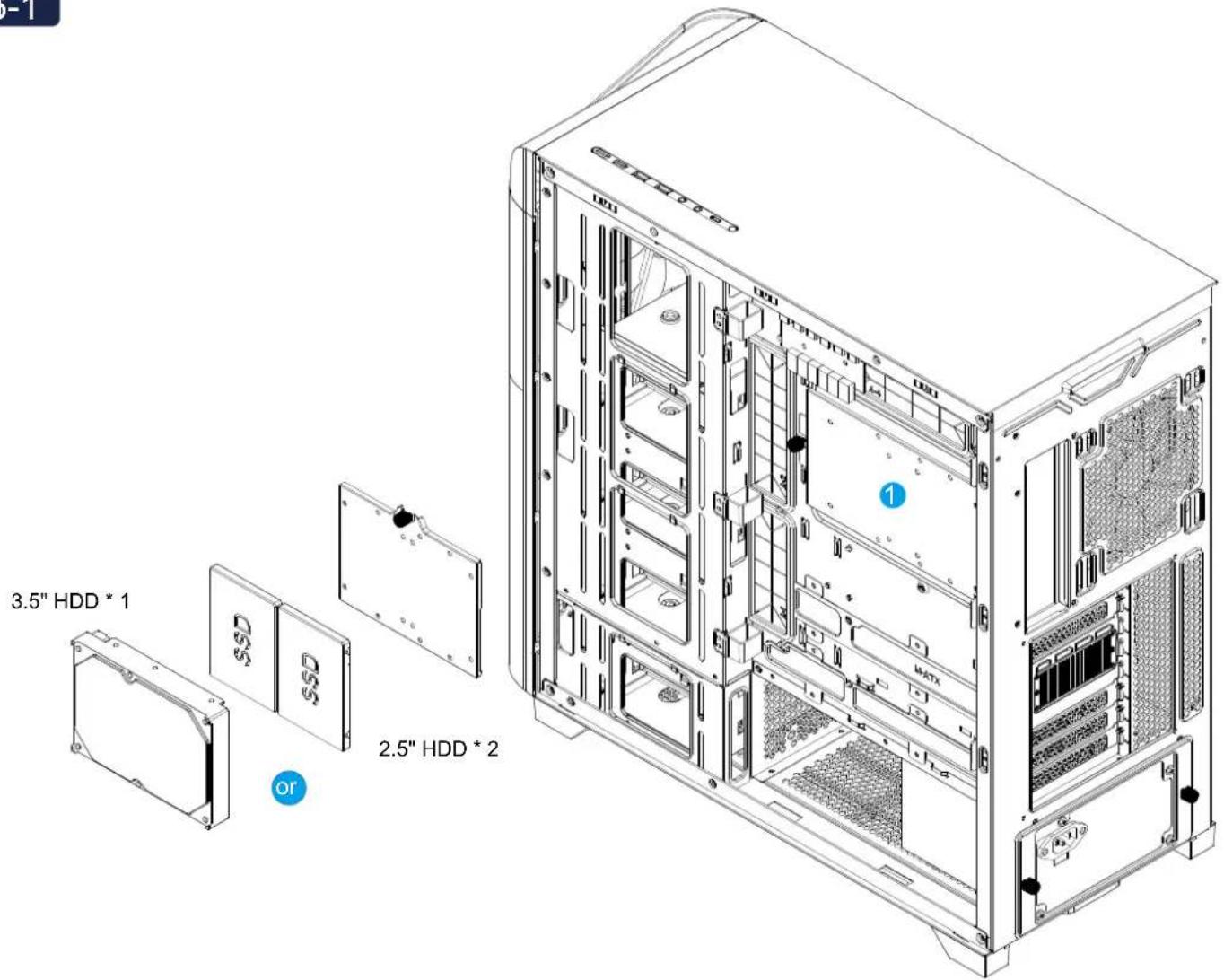

2.5"/3.5" 하드 드라이브 설치 위치 1 마더보드 트레이

6-2

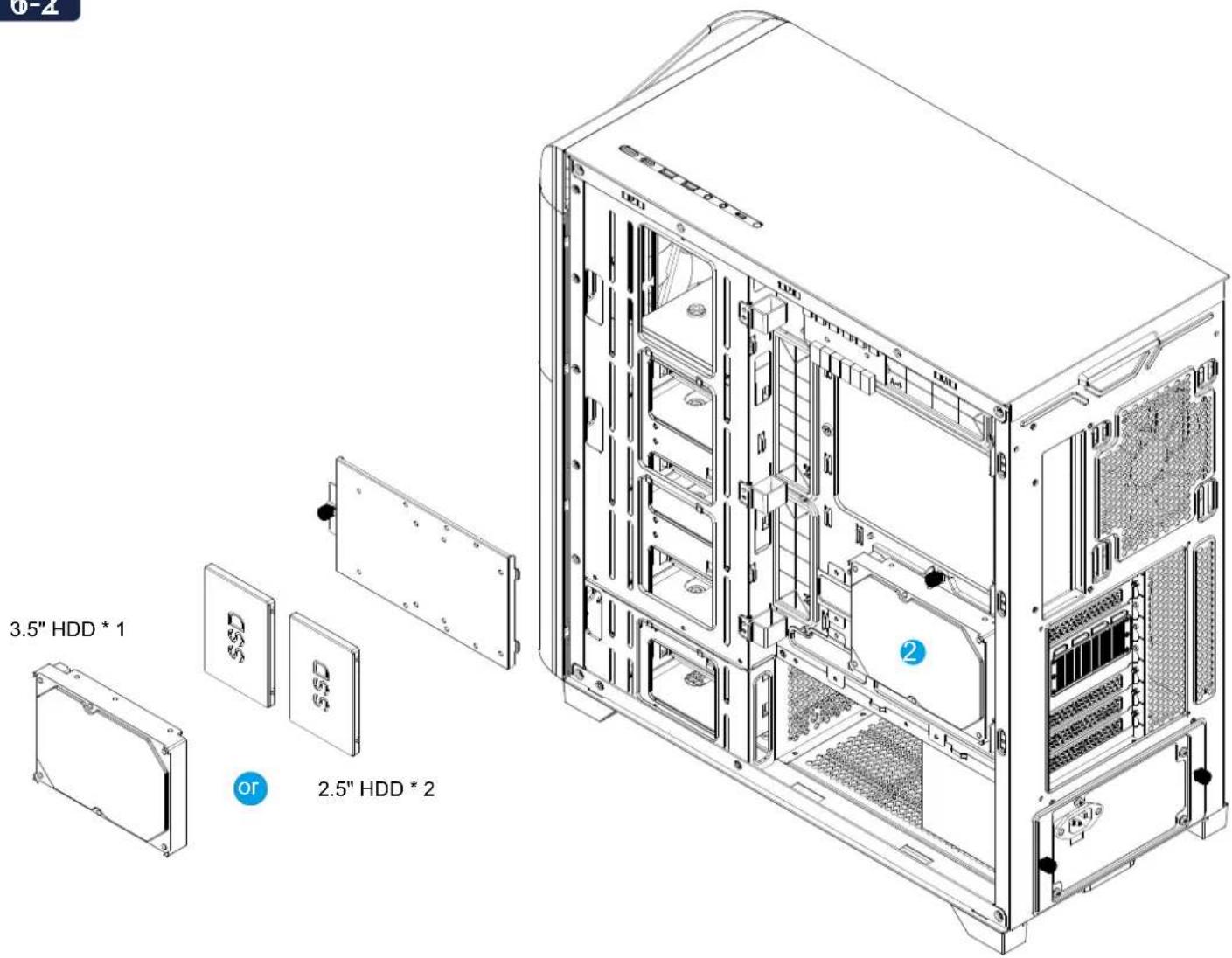

2.5"/3.5" 하드 드라이브 설치 위치 2 마더보드 트레이 뒤

7-1

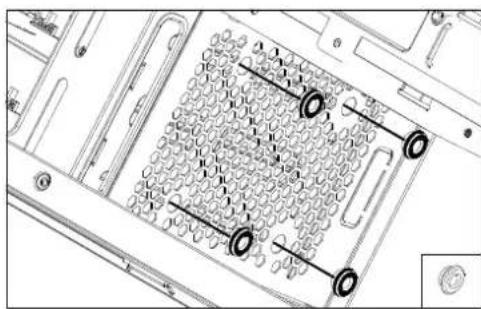

PSU 덮개 아래의 드라이브 케이지 측면에 고무 그로밍을 부착합니다.

7-2

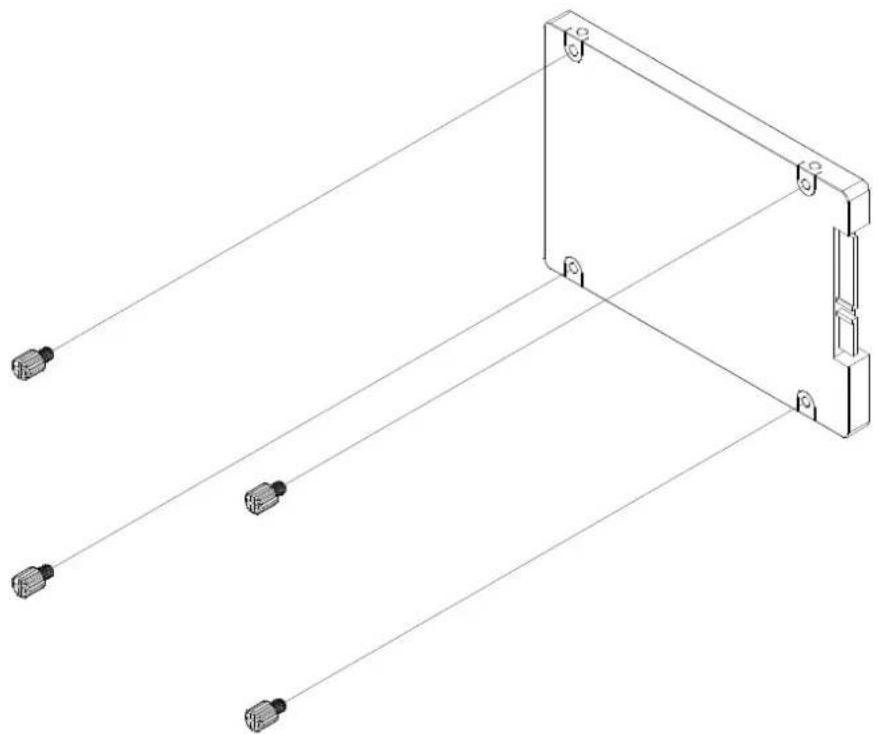

2.5" SSD 스탠드오프를 2.5" SSD 에 조입니다.

7-3

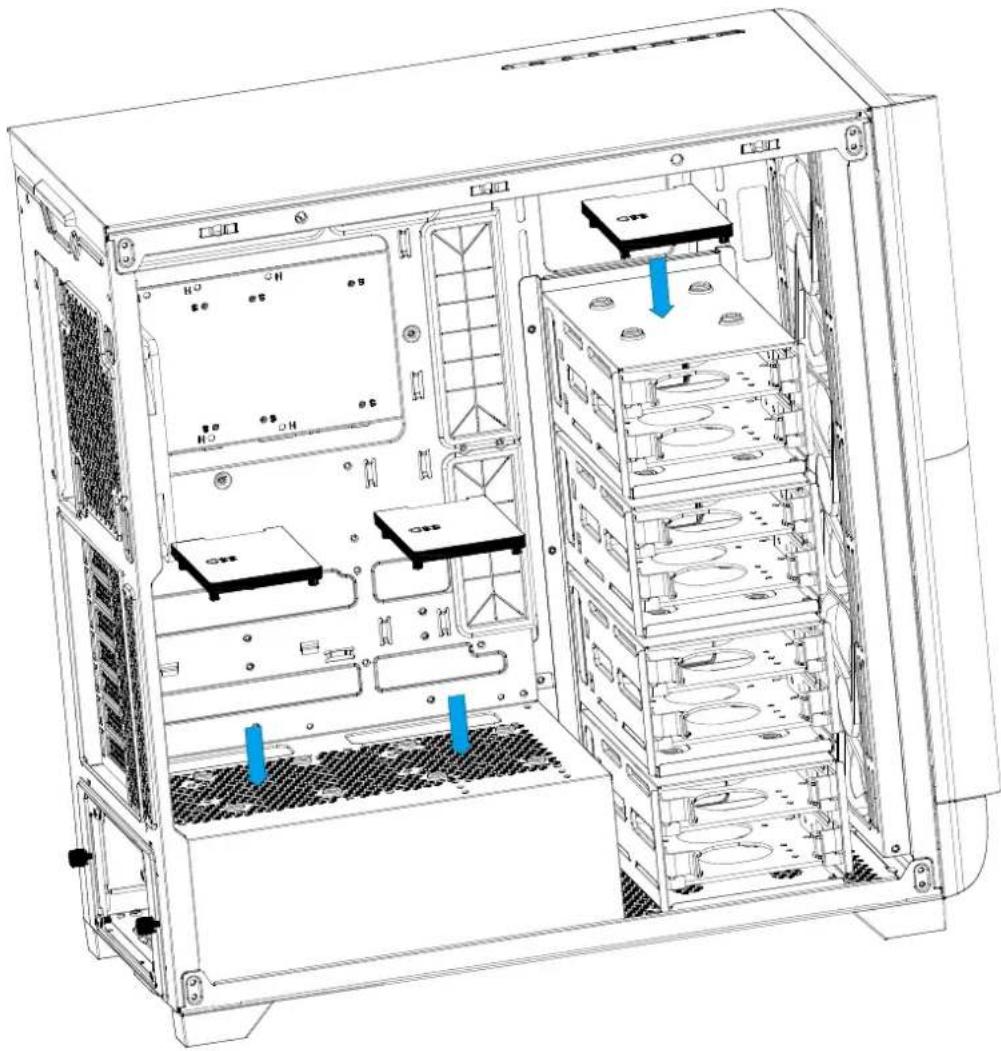

SSD 스탠드오프를 고무 그로밍에 연결하여 드라이브 케이지 측면 (PSU 덮개 아래), PSU 덮개 위 또는 드라이브 트레이 모듈 위 등 다양한 위치에 2.5 인치 SSD 를 장착할 수 있습니다.

8-1

설치할 그래픽 카드의 길이를 측정합니다. 필요한 경우 카드를 넣을 수 있도록 전면 드라이브 트레이를 제거합니다.

8-3

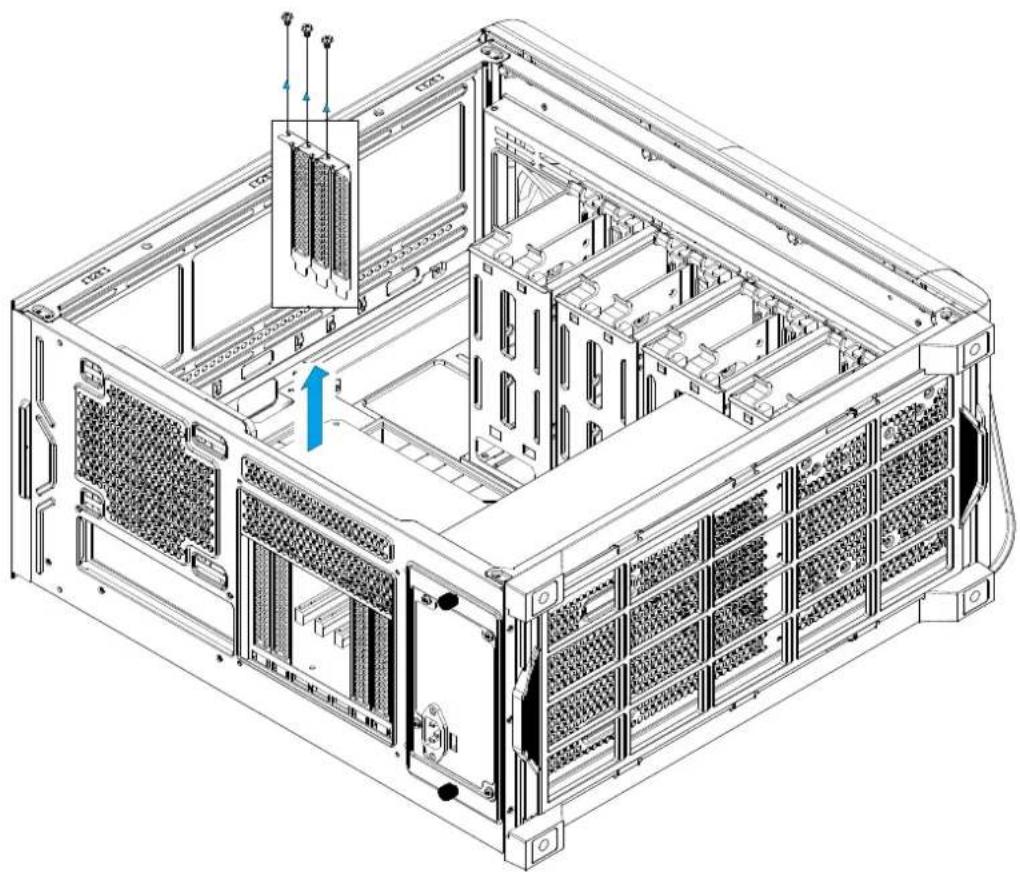

그래픽 카드를 설치하고 나사로 고정합니다.

1-18

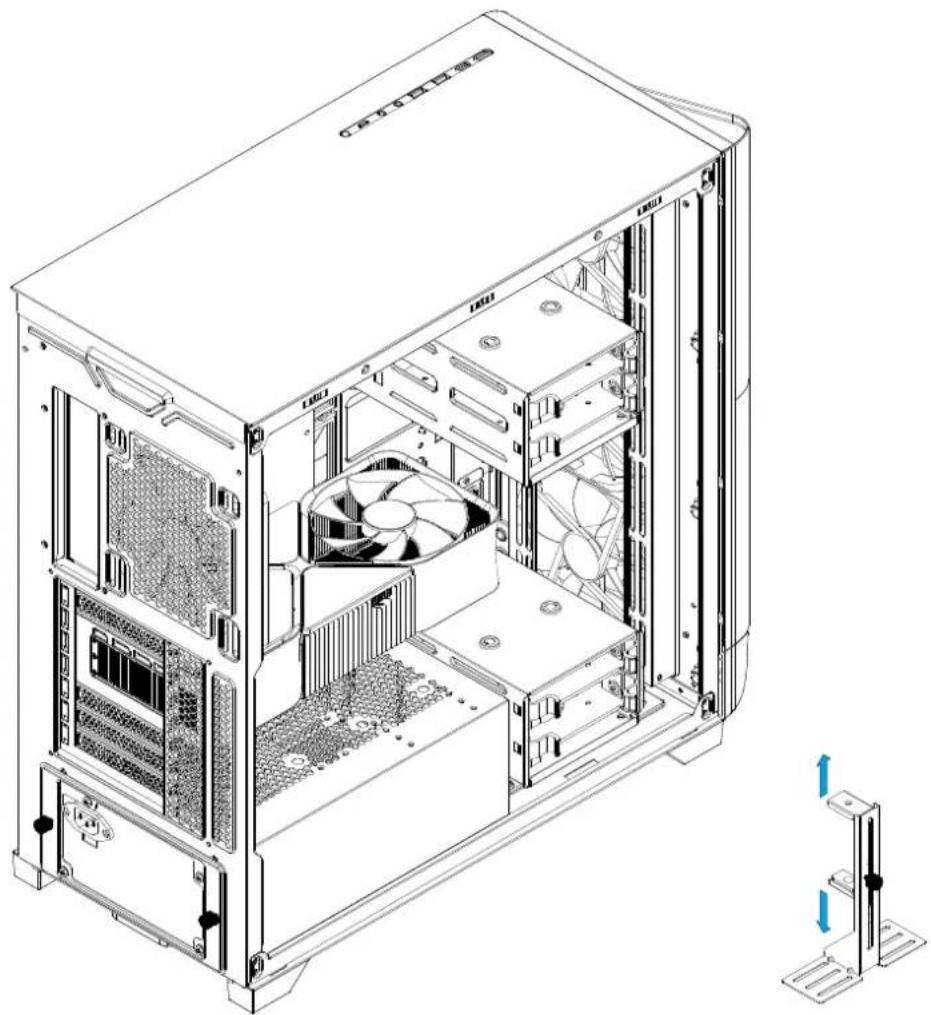

그래픽 카드 지지대를 다시 부착하고,카드 두께에 맞도록 탱을 조절하고 나사로 조입니다.

9

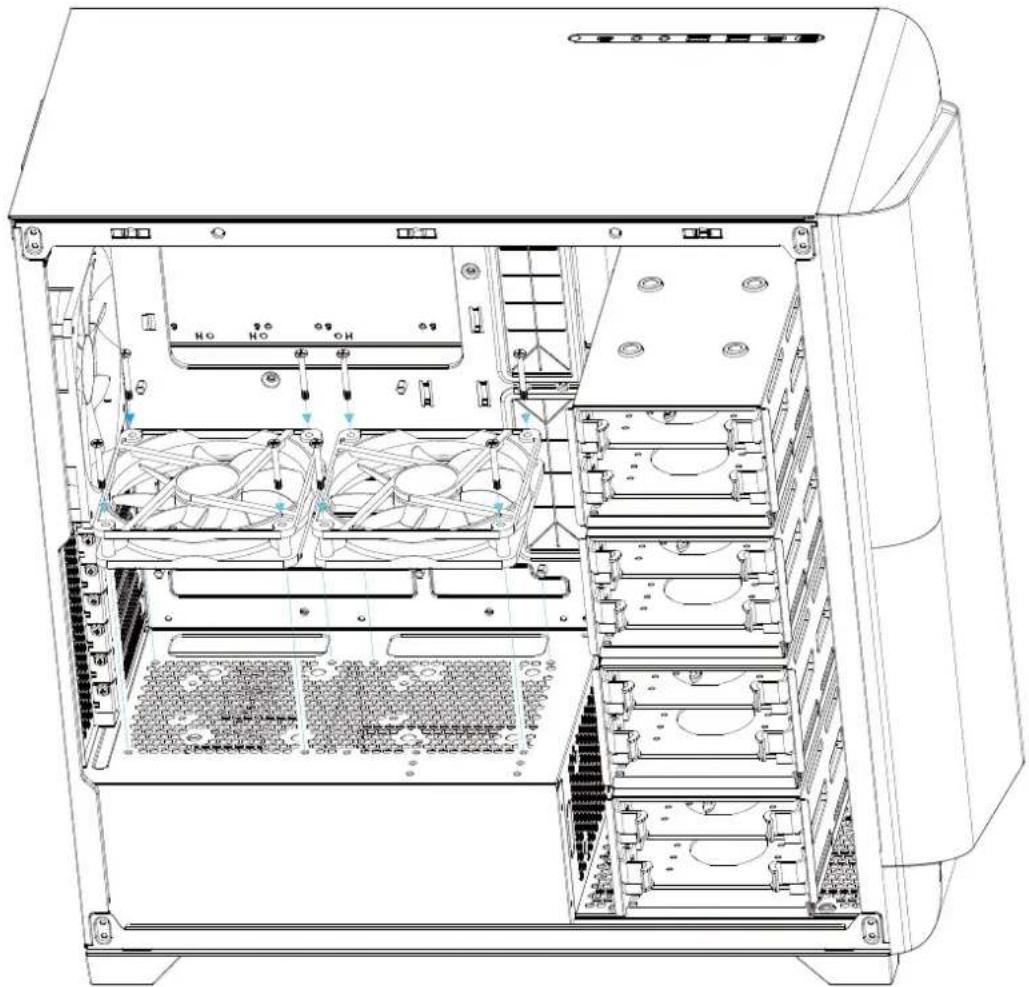

측면 팬 마운트에 접근하기 위해 전면 드라이브 트레이 모듈을 제거한

1-11

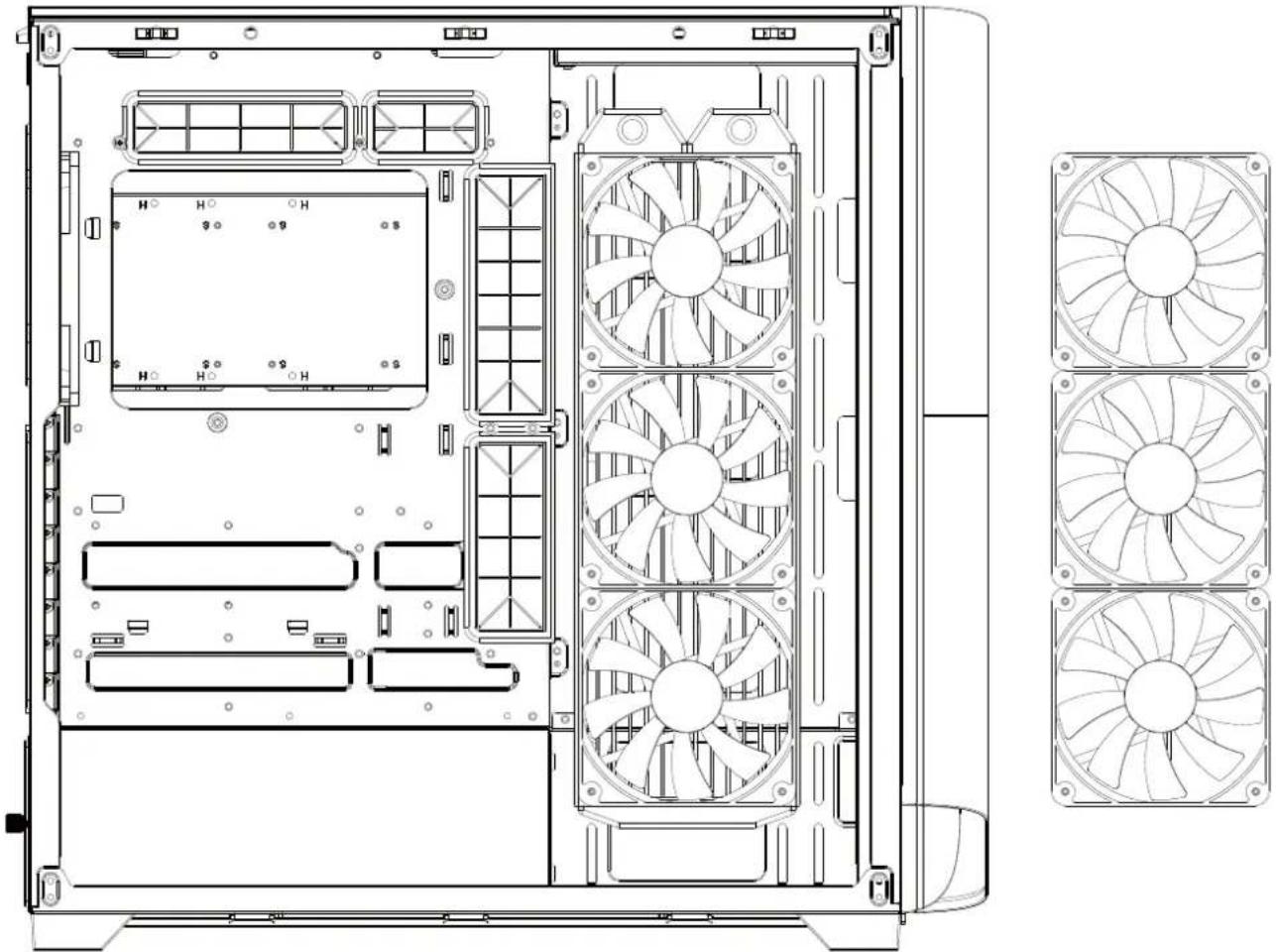

원하는 대로 팬/라디에이터를 설치합니다

1-11

부착된 콜링 브래킷을 제거합니다. 원하는 대로 팬 / 라디에이터를 설치합니다.

1-11

CPU 콜러 높이 제한은 190mm이며, 콜러가 마더보드 상단 가장자리 위로 60.8mm 돌출되어도 관계없음

ENGLISH

1. 드라이브 케이지 측면에 2.5" SSD 가 설치된 경우 PSU 깊이는 최대 286mm 까지 지원됩니다.
2. 드라이브 케이지 측면에 2.5" SSD 가 설치되지 않은 경우 PSU 깊이는 최대 269mm 까지 지원됩니다.

16

1

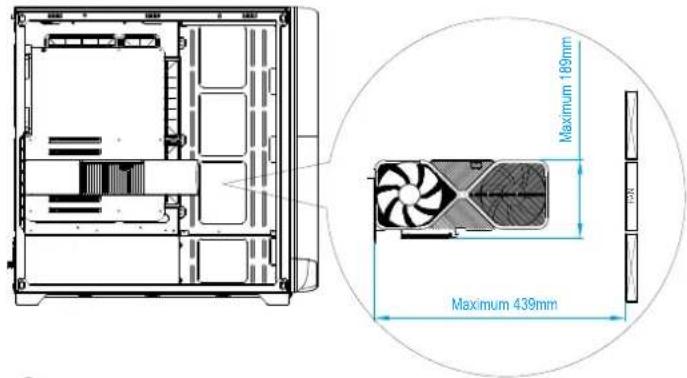

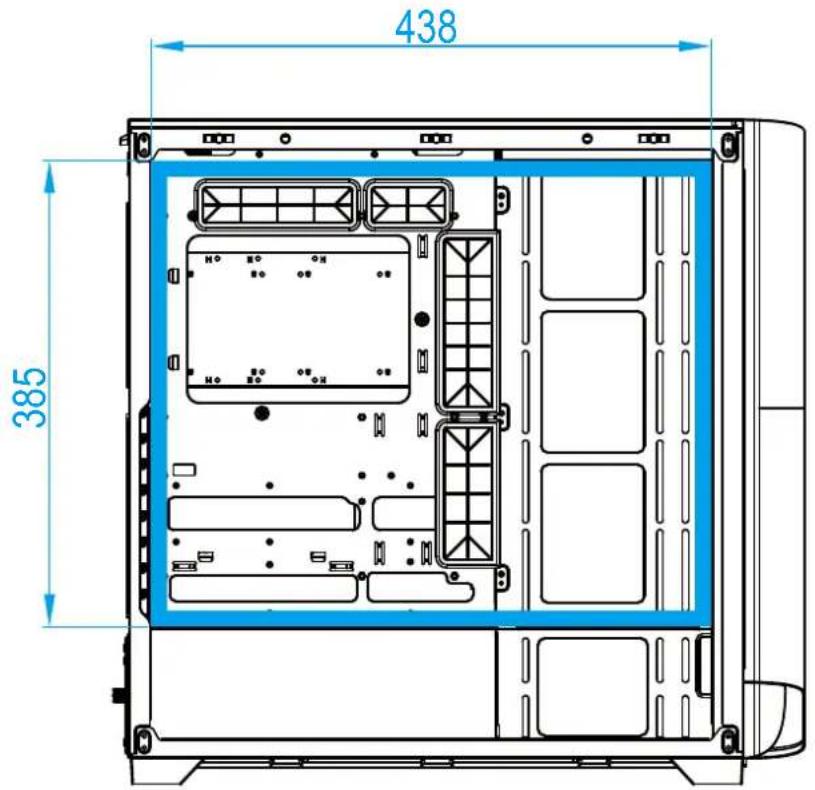

1. GPU 의 최대 길이는 439mm 입니다
   2.하드 드라이브 트레이 모듈을 설치한 경우 GPU 의 최대 길이는 296mm입니다.
2. 측면에 팬을 설치한 경우 GPU 의 최대 길이는 286mm 입니다.

ihu

1. 상단 장착의 라디에이터와 팬의 최대 두께 : 58mm
2. 측면 장착의 라디에이터와 팬의 최대 두께 -
   140mm: 71mm, 120mm: 88mm
3. 전면 장착의 라디에이터와 팬의 최대 두께 ( 팬이 내부에 설치된 경우 ): 140mm; 14.9mm, 120mm; 31.4mm
4. 전면 장착의 라디에이터와 팬의 최대 두께 ( 팬이 외부에 설치된 경우 ): 140mm; 63.5mm, 120mm; 80mm

ENGLISH

1. 제작상 문제로 발생한 제품의 결함 또는 손상은 보증에 의거하여 보상됩니다. 다음 조건을 갖춘 결함 또는 손상은 SilverStone Technology 의 관할권 하에서 수리 또는 교체해 드립니다.

a.이 설명서에 나온 지침에 따라 오용, 납용 또는 기타 부적절한 조치 없이 사용한 경우*.

b.자연 재해(낙뢰,화재,지진,홍수,소금,바람,곤충,동물 등)에 의해 발생하지 않은 손상

c.제품을 분해,개조 또는 수리하지 않은 경우.구성품을 분해 또는 교체하지 않은 경우.

d. 보증 마크/스티커가 떨어지고나 훼손되지 않은 경우. 상기 조건과 다른 조건으로 발생한 손실 또는 손상은 보증에 의거하여 보상되지 않습니다.

1. 보증에 의기하여 SilverStone Technology 가 감당하는 최대 책임은 제품의 현재 시장 가격(운송, 처리 및 기타 비용을 제외한 감각상각 가치)으로 제한됩니다. SilverStone Technology 는 제품 사용과 관련된 기타 손상 또는 손실에 대해 책임지지 않습니다.

2. 보증에 의거하여 SilverStone Technology 는 결함이 있는 제품을 수리 또는 교체해 드립니다. 어떠한 경우에도 SilverStone Technology 는 예측 가능 여부나 보증 및 계약의 위반 또는 과실에의 근기 여부와 관계없이, 그리고 SilverStone Technology 가 하기 손해의 가능성을 통지 반았다 할지라고 데이터의 손실, 영업의 손실, 이익의 손실, 제품 사용의 손실 또는 부수적 손해나 결과적 손해를 포함하나 이에 국한되지 않는 판매, 구매 또는 사용과 관련된 손해에 대해 책임지지 않습니다.

3. 보증은 공인 SilverStone 대리점 또는 제판매업체를 통해 제품을 구입한 원구매자에게만 적용되며 중고 구매자에게 양도할 수 없습니다.

5.보증을 받을 수 있는 자격을 인정 받으려면 구메일이 확실히 기재된 영수증 또는 청구서를 세시해야 합니다.

1. 보증 기간 동안 문제가 발생하면 제품을 구입한 소매점/채판매업체/SilverStone공인 대리점 또는 SilverStone으로 연락하십시오. http://www.silverstonetek.com.

다음 사항에 유의하십시오. (i) 항목별로 날짜가 기제된 영수증으로 제품의 원구베를 증명해야 합니다. (ii) SilverStone 공인 대리점으로 제품을 선적(또는 운송)하는 비용을 부담해야 합니다. 보증 서비스를 완료한 후 제품을 고객에게 선적(또는 운송)하는 비용은 SilverStone 공인 대리점에서 부담합니다. (iii) 제품을 보내기 전에 SilverStone으로부터 물품 반송 인증("RMA") 번호를 발급 받아야 합니다. 업데이트된 보증 성보는 SilverStone의 공식 웹사이트에 게시합니다. 최신 업네이트는 http://www.silverstonetek.com. 은 참조하십시오.

추가 정보 및 연락처

북아메리카의 경우 usasupport(at)silverstonetek.com

북아메리카의 SilverStone Technology에서는 길함이 있는 제품을 수리 또는 신제품은 아니라 개량하여 기능상 데스트를 거친 제품으로 교체할 수 있습니다. 교체 제품은 잔여 보증 기간 또는 30 일 중 더 긴 기간 동안 보증을 받습니다. 모든 전원 공급장치는 구입 후 30 일이 지나지 않은 경우 구매처로 반송해야 합니다. 구입 후 30 일이 지난 경우 고객은 먼저 아래의 링크에서 “최종 사용자용 USA RMA 양식” 을 다운로드하여 미국의 SilverStone Technology 와 RMA 절차를 개시하고 지침을 따라야 합니다. http://silverstonetek.com/contactus.php

오스트레일리아에만 해당support(at)silverstonetek.com

당사의 상품은 오스트레일러아 소비자법에 의거하여 배제할 수 없는 보증을 제공합니다. 소비자는 주요 고장에 대해 교체 또는 환물을 요청하거나 기타 합리적으로 예측 가능한 손실 또는 손상에 대한 보상을 요청할 수 있습니다. 또한 소비자는 상품의 품질이 허용 가능하지 않고 고장이 주요 고장에 해당하지 않는다 하더라도 상품의 수리 또는 교체를 요청할 수 있습니다. 자세한 보증 내용은 상기 “보증 조건”을 참조하십시오.

유럽의 경우 support.eu(at)silverstonetek.de

중국 support(at)silverstonetek.com.cn

일본 support jp (at) silverstonetek.co.jp

타 모든 지역의 경우 support(at)silverstonetek.com
