| 제품 유형 | 다이나믹 마이크 |
| 브랜드 | Beyerdynamic |
| 모델 | M 70 PRO X |
| 트랜스듀서 원리 | 다이나믹 |
| 지향성 패턴 | 카디오이드 |
| 주파수 응답 (근거리) | 25 – 18 000 Hz |
| 주파수 응답 (원거리) | 40 – 18 000 Hz |
| 감도 (전송 계수) | 1,8 mV/Pa (-55,0 dBV) ±3 dB |
| 공칭 임피던스 | 350 Ω |
| 권장 부하 임피던스 | ≥ 1,5 kΩ |
| 커넥터 | XLR 3핀 수컷 |
| 전원 | 없음 (다이나믹 마이크) |
| 길이 | 185 mm |
| 지름 | 52 mm |
| 무게 | 320 g |
| 포함 액세서리 | 탄성 마운트, 팝 필터, 보호 케이스 |
| 권장 용도 | 음성 (방송, 팟캐스트, 스트리밍), 보컬 (팝, 록), 기타/베이스 앰프 |
| 청소 | 부드러운 천으로 살짝 적셔 닦고, 용제 사용 금지 |
| 보증 | 2년 (제한 보증) |
| 애프터 서비스 | 인증된 기술자에게 문의, 직접 열지 마세요 |
자주 묻는 질문 - M 70 PRO X BEYERDYNAMIC
사용자 질문 M 70 PRO X BEYERDYNAMIC
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 마이크 무료 PDF 형식! 매뉴얼 찾기 M 70 PRO X - BEYERDYNAMIC 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. M 70 PRO X 브랜드 BEYERDYNAMIC.
사용 설명서 M 70 PRO X BEYERDYNAMIC
beyerdynamic 제품을 구매해 주셔서 감사합니다.
본 사용 설명서에서 제품 사용을 위한 주요 정보를 확인할 수 있습니다.
Beyerdynamic 마이크 및 헤드폰 사용에 대한 자세한 정보를 안내하는 링크는 51페이지의 "자세한 정보"에 있습니다.
안전상의 주의사항
-제품을 사용하기 전에 본 사용 설명서와 안전상의 주의사항을 전체적으로 꿈꼼히 읽어보십시오.
-제3자에게 장치를 양도하는 경우 반드시 사용 설명서와 함께 양도하십시오.
- 손상된 제품은 사용하지 마십시오.
-시운전하기 전에 해당 국가별 규정을 준수하십시오.
-장치에 의해 걸려 넘어지거나 장치가 손상되지 않도록 연결 케이블을 배선하십시오.
- 수리는 인증을 받은 전문 작업자만 수행할 수 있습니다. 마이크를 절대로 직접 분해하지 마십시오. 고객이 분해한 장치의 경우 보증이 소멸됩니다.
- 제품을 비, 눈, 액체 또는 습기에 노출시키지 마십시오.
-기술 자료에 명시된 조건에서만 장치를 사용하십시오.
-제조사에서 승인한 액세서리 및 예비부품만 사용하십시오.
-청력 손상, 음향 되울림, 스피커 손상을 방지하려면 연결된 재생 장치의 볼륨을 줄이십시오.
규정에 따른 사용
본 제품 설명서의 설명과 다르게 제품을 사용하지 마십시오. 제품 및 액세서리를 규정과 다르게 사용하는 경우 beyerdynamic은 책임지지 않습니다.
책임
- beyerdynamic GmbH & Co. KG사는 제품을 부주의하고 부적절하게 사용하거나 제조사가 지정한 목적에 따라 제품을 사용하지 않으므로 인하여 발생한 제품 손상 또는 인명 피해에 대한 책임을 지지 않습니다.
- beyerdynamic은 USB 사양을 충족하지 않는 USB 장치의 손상에 대해 책임을 지지 않습니다.
제품 설명
M 70 PRO X
제공 범위
• M 70 PRO X 마이크 1개
- 엘라스틱 홀더
· 팑 필터
- 보호 파우치

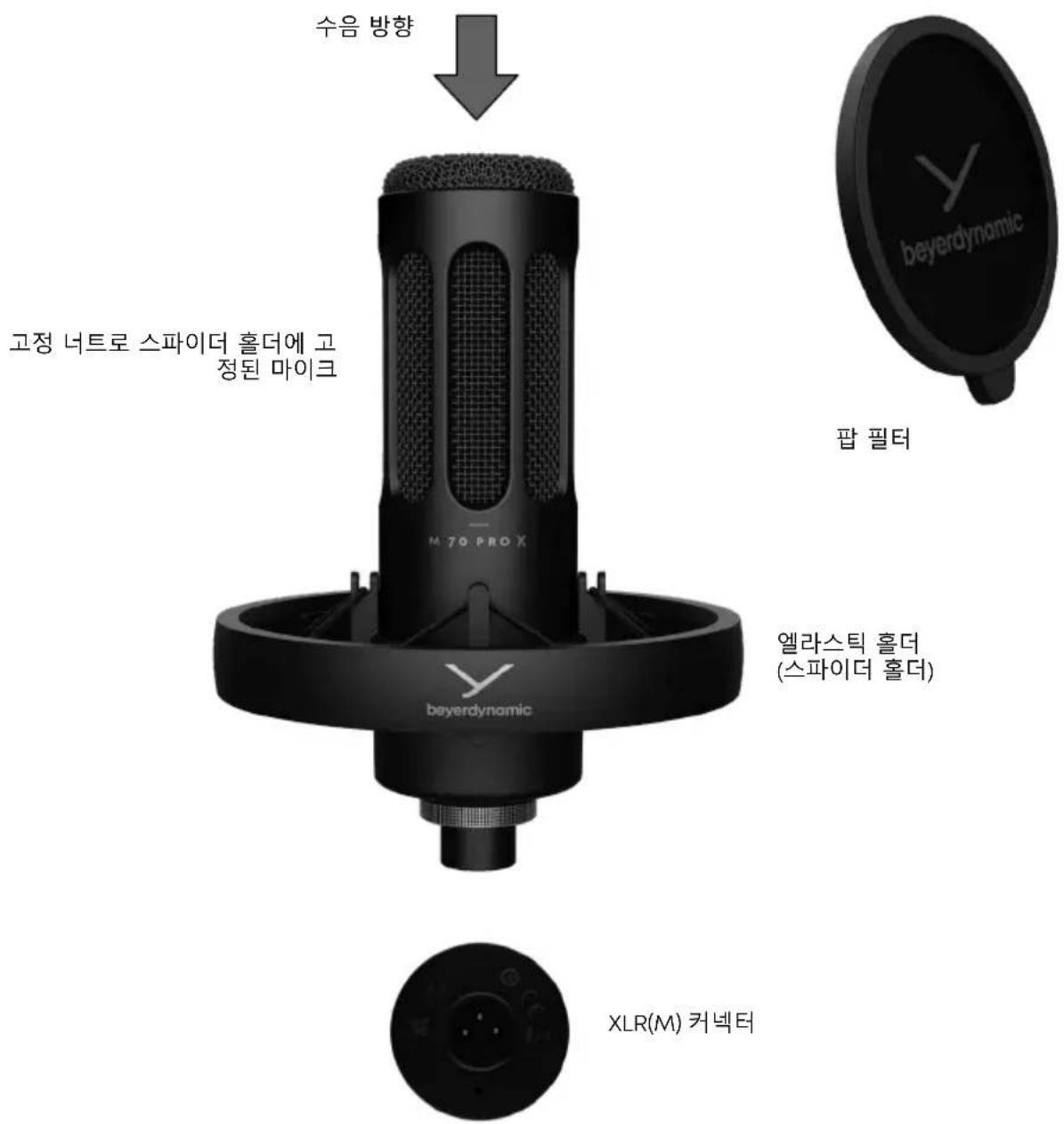

제품 개요
고정 너트로 스파이더 홀더에 고
정된 마이크
엘라스틱 홀더
(스파이더 홀더)
XLR(M) 커넥터
사용
확장되고 균형 잡힌 주파수 특성을 제공하는 다이내믹 마이크 M 70 PRO X는 음성, 노래, 악기의 고품질 녹음을 위해 개발되었습니다. 뚜렷한 카디오이드 특성으로 인해 원치 않는 음파가 효과적으로 억제되며 정밀하게 조정된 근접 효과는 음향 명확도를 일정하게 유지해줍니다. 확장된 주파수 특성은 차별화된 고해상도 사운드 이미지를 지원합니다.
M 70 PRO X의 견고한 디자인은 긴 수명을 보장합니다. 통합된 엘라스틱 시스템 서스펜션은 구조 전달 소음으로부터 마이크를 보호하고 함께 제공된 팑 필터는 파열음을 최대로 억제합니다.
M 70 PRO X는 특히 다음 소스에 적합합니다.
- 방송을 위한 음성(라디오, 팝캐스트, 스트리밍)
• 노래(락, 팝)
-기타 및 베이스 앱프
기술 자료
컨버터원리 동적
작동 원리 압력 경도 수신기
폴라 패턴 카디오이드
주파수 특성:
근거리 25\~18,000Hz
원거리(1m 거리)....40\~18,000Hz
개방단자 전압 1.8mV/Pa(-55.0dBV) ±3dB
정격 임피던스 350Ω
정격 종단 임피던스 ≥1.5kΩ
커넥터.....XLR, 3핀, 수
길이....185mm
직경....52mm
종량 320g

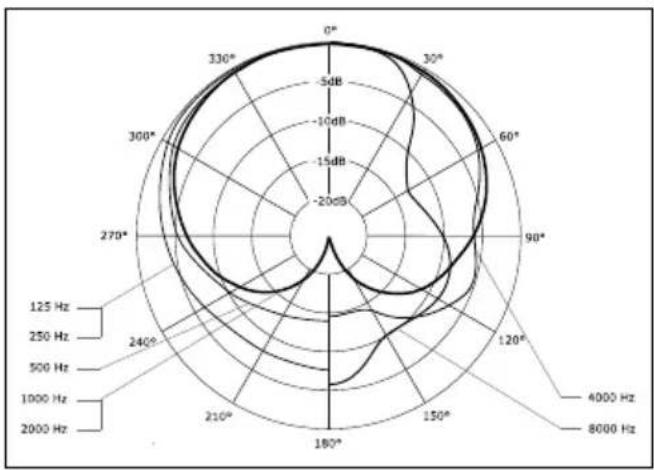

방사 패턴
① = 2 cm 및 ② = 1 m 거리에 대한 곡선 진행

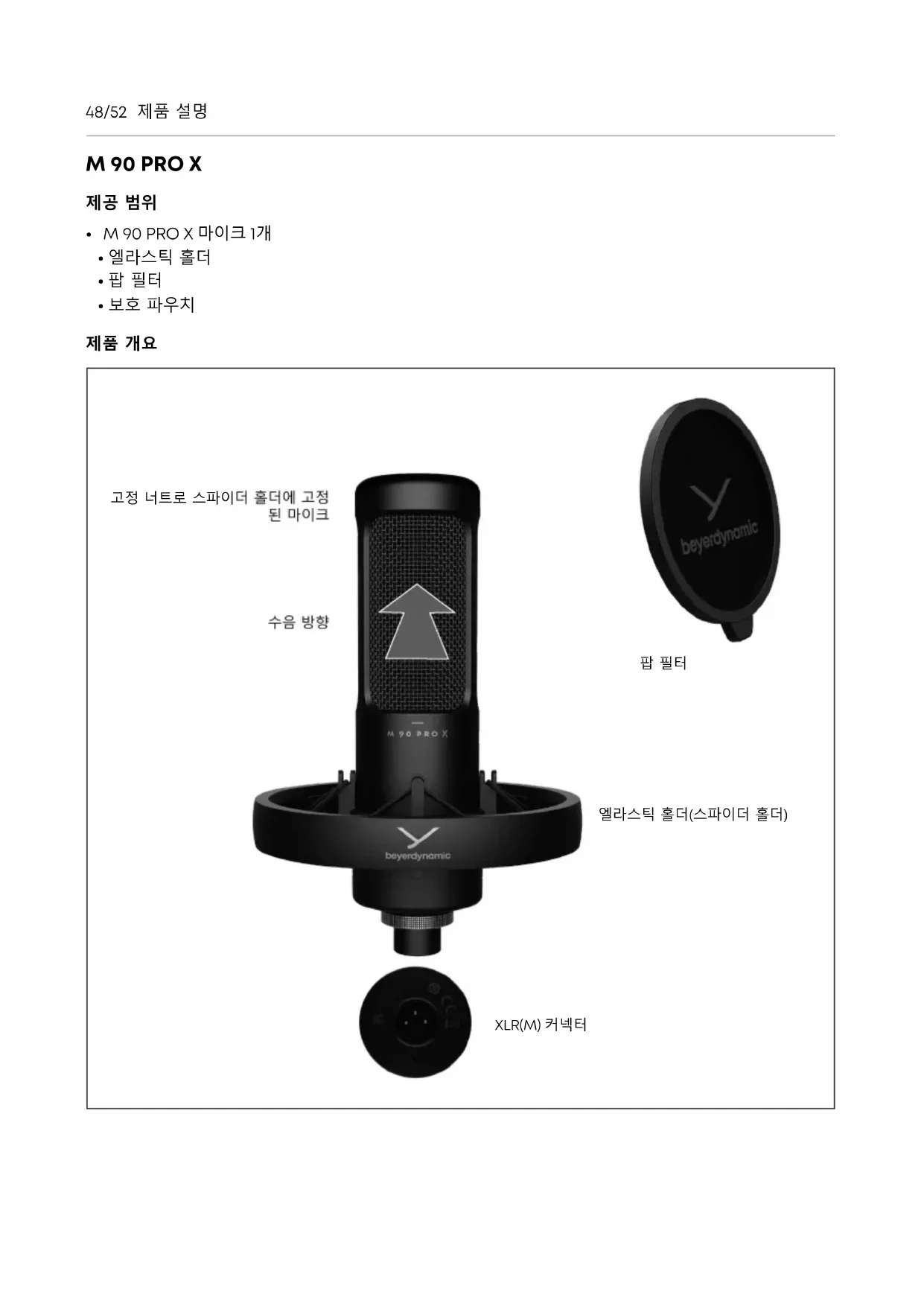

M 90 PRO X
제공 범위
• M 90 PRO X 마이크 1개
·엘라스틱 홀더
· 팑 필터
- 보호 파우치

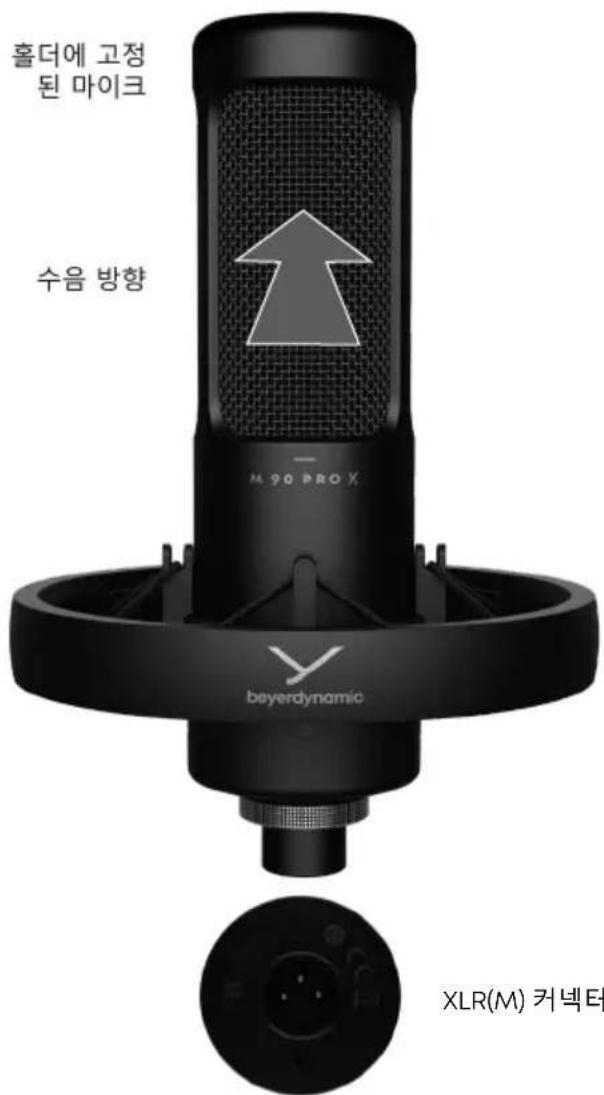

제품 개요
고정 너트로 스파이더 홀더에 고정 된 마이크
엘라스틱 홀더(스파이더 홀더)
사용
34mm 실제 콘덴서 캡슐이 장착된 콘덴서 마이크 M 90 PRO X는 노래 및 악기의 고품질 녹음을 위해 특별히 개발되었으며 방송 중 자연스러운 음성 녹음에도 적합합니다. 뚜렷한 카디오이드 특성에 의해 원치 않는 음파는 효과적으로 억제되면서, beyerdynamic이 특별히 개발한 저잡음 회로는 최고 수준에서 전기 신호의 추가 처리를 보장합니다. 통합된 엘라스틱 시스템 서스펜션은 구조 전달 소음으로부터 마이크를 보호하고 함께 제공된 팝 필터는 파열음을 최대로 억제합니다.
M 90 PRO X는 특히 다음 소스에 적합합니다.
• 노래
-어쿠스틱 기타
· 피아노
•현악기
-방송을 위한 음성
•범용(타악기,실내 마이크,합창단 및 오케스트라)
기술 자료
컨버터 원리 .....
커패시터
작동 원리....압력 경도 수신기
주파수 특성....20\~20,000Hz
폴라 패턴....카디오이드
1kHz에서 개방단자 전압(0dB = 1V/Pa)....36.3mV/Pa =
-28.8dBV ±2dB
정격 임피던스<180Ω
정격 종단 임피던스≥1,000Ω
최대 한계 음압 레벨(1kHz일 때)....133dB
신호대 잡음비(1Pa 기준)......88.4dBA
등가음압레벨(A 가중치)5.6dB
전압 공급 20\~52V(팬턴)
소비 전류 < 6.2mA
커넥터.....XLR, 3핀, 수
길이197mm
직경....52mm
중량 296g

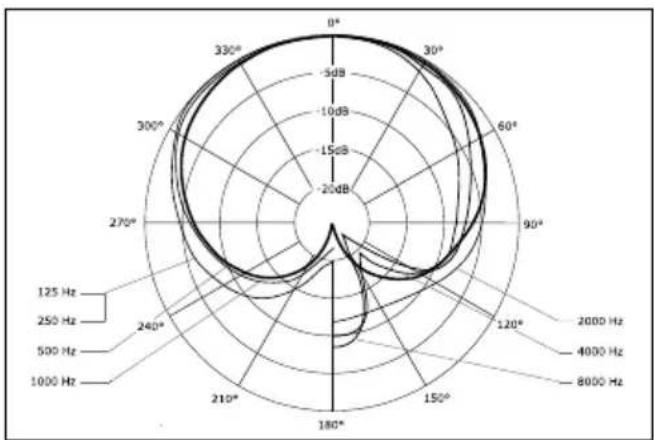

방사 패턴
radar
| Frequency (Hz) | Angle (°) | |---|---| | 125 | 0 | | 250 | 30 | | 500 | 60 | | 1000 | 90 | | 120 | 120 | | 150 | 150 | | 180 | 180 | | 210 | 210 | | 240 | 240 | | 270 | 270 | | 300 | 300 | | 330 | 330 | | -5dB | -5dB | | -15dB | -15dB | | -20dB | -20dB | | -5dB | -5dB | | -10dB | -10dB | | -15dB | -15dB | | -20dB | -20dB | | -5dB | -5dB | | -10dB | -10dB | | -15dB | -15dB | | -20dB | -20dB | | -5dB | -5dB | | -10dB | -10dB | | -15dB | -15dB | | -5dB | -20dB | | -10dB | -5dB | | -15dB | -10dB | | -20dB | -15dB | | -5dB | -20dB | | -10dB | -5dB | | -15dB | -10dB | | -20dB | -15dB | | -5dB | -20dB | | -10dB | -5dB | | -15dB | -10dB | | -20dB | -15dB | | -5dB | -20 dB | | -10dB | -5 dB | | -15dB | -10 dB | | -20dB | -15 dB | | -5dB | -20 dB | | -10dB | -5 dB | | -15dB | -10 dB | | -20dB | -15 dB | | -5dB | -20 dB | | -10dB | -5 dB | | -15dB | -10 dB | | -20dB | -15 dB | | -5dB | -20 dB | | -10 dB | -5 dB | | -15 dB | -10 dB | | -20 dB | -15 dB | | -5 dB | -20 dB | | -10 dB | -5 dB | | -15 dB | -10 dB | | -20 dB | -15 dB | | -5 dB | -20 dB | | -10 dB | -5 dB | | -15 dB | -10 dB | | -20 dB | -15 dB | | -5 dB | -20 dB | | -10 dB | -5 dB (approximate) | | -15 dB | -10 dB (approximate) | | -20 dB | -15 dB (approximate) | | -5 dB | -20 dB (approximate) | | -10 dB | -5 dB (approximate) | | -15 dB | 0 dB (approximate) | | -20 dB | 5 dB (approximate) | | 2000 Hz | 4000 Hz (approximate) | | 8000 Hz | 4000 Hz (approximate) |주파수반응곡선(±2dB)
line

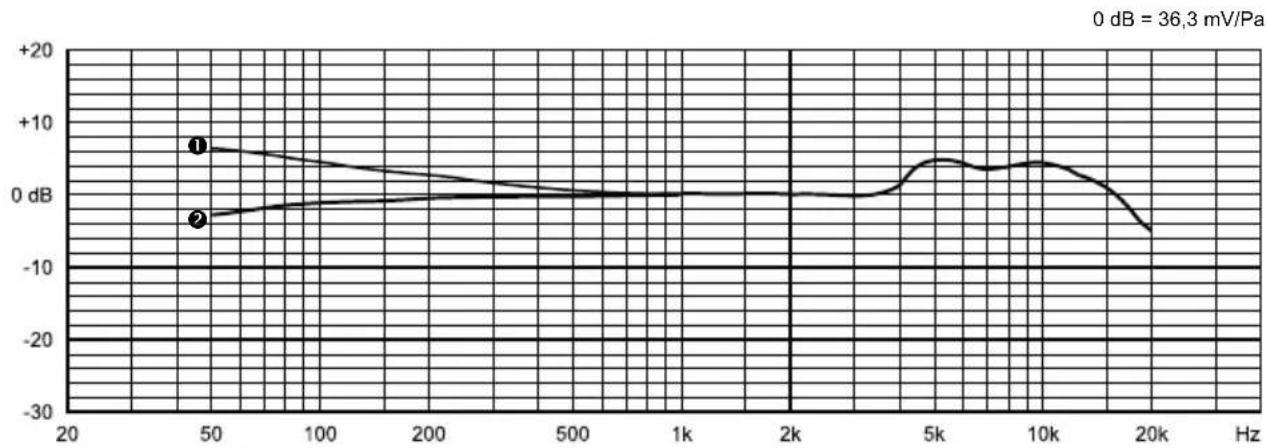

| Frequency (Hz) | Curve 1 (dB) | Curve 2 (dB) | | -------------- | ------------ | ------------ | | 50 | ~5 | ~-5 | | 20k | ~0 | ~0 | | 5k | ~5 | ~0 | | 10k | ~5 | ~0 | | 20k | ~-5 | ~-10 |① = 2 cm 및 ② = 1 m 거리에 대한 곡선 진행
설치 및 시운전
주의
케이블에 걸려 넘어질 위험
케이블을 부주의하게 설치하면 걸려서 넘어질 위험이 있습니다. 이로 인해 사람이 부상을 입거나 마이크가 손상될 수 있습니다.
▶ 아무도 걸려 넘어지지 않도록 케이블을 설치하십시오.
마이크 고정
- 마이크 나사산에서 고정 너트를 푸십시오.
2.마이크 하부를 먼저 홀더의 마운트에 넣으십시오. - 나사산에서 고정 너트를 단단히 조이십시오.
- 스탠드 커넥터로 마이크를 스탠드에 고정하십시오.
- 클램프로 팑 필터를 스탠드에 고정하고 정렬하십시오.
마이크 연결
- M 70 PRO X에는 3핀 XLR 커넥터가 있습니다. 적합한 마이크 케이블을 사용하여 모든 마이크 입력부에 연결할 수 있습니다.
- M 90 PROX에는 3핀 XLR 커넥터가 있습니다. 적합한 마이크 케이블을 사용하여 모든 팬턴 파워 (24\~52V)의 마이크 입력부에 연결할 수 있습니다. 이를 위해 팬턴 파워를 활성화하십시오.
마이크 정렬
ACHTUNG
불안정하게 세워진 삼각대
불안정하게 세워진 삼각대는 넘어질 수 있고 그 위에 설치된 마이크가 손상될 수 있습니다.
사용하는 삼각대와 그 위에 설치된 마이크가 안정적으로 서 있도록 유의하십시오.
▶ 잡음을 최대한 억제하려면 수음 방향이 간섭원과 반대가 되도록 마이크를 배치하십시오.
폐기
본 제품은 수명이 다했을 때 일반 가정 쓰레기로 폐기하면 안 되고 전기 및 전자 기기의 재활용을 위한 반납처에 전달해야 합니다. 제품, 사용 설명서 또는 포장에 표시된 기호는 이와 같은 폐기 방법을 표시합니다.
WEEE
오류 제거
마이크를 사용하는 동안 기술적인 문제가 있거나 추가 지침이 필요한 경우 당사의 FAQ 웹사이트를 참조하십시오. support.beyerdynamic.com
서비스
▶ 서비스가 필요한 경우에는 인증을 받은 전문 작업자에게 연락하십시오. 마이크를 절대로 직접 분해 하지 마십시오. 이 경우에는 모든 보증 청구권이 소멸됩니다.
당사 웹사이트 www.beyerdynamic.de에서 서비스 및 예비부품에 대한 정보를 확인할 수 있습니다.
자세한 정보
자세한 정보가 필요한 경우, 제품 웹사이트 www.beyerdynamic.com/microphones.html에서 확인할 수 있습니다.
마이크 사용에 대한 튜토리얼 및 지침은 당사의 유튜브 채널 www.youtube.com/beyerdynamic을 참조하십시오.
청소
▶ 표면 청소를 위해 물에 적신 부드러운 천을 사용하십시오.
▶ 마이크에 물이 유입되지 않도록 유의하십시오.
▶용해제가 포함된 세척제를 사용하지 마십시오.
품질 보증
Beyerdynamic은 구매한 beyerdynamic 제품에 대해 2년의 보증 기간을 보장합니다. 정확한 보증 조건은 당사의 웹사이트 www.beyerdynamic.de/service/garantie를 참조하십시오.
적합성
제품의 적합성에 대한 정보는 당사의 웹사이트 www.beyerdynamic.com/downloads를 참조하십시오.
