M 90 Pro X - 마이크 BEYERDYNAMIC - 무료 사용 설명서

제품 유형	콘덴서 마이크
브랜드	Beyerdynamic
모델	M 90 Pro X
트랜스듀서 원리	콘덴서
지향성 패턴	카디오이드
주파수 응답	20 - 20 000 Hz
송신 계수 (1 kHz)	36.3 mV/Pa (-28.8 dBV) ±2 dB
최대 음압 레벨	133 dB (1 kHz 기준)
신호 대 잡음비	88.4 dBA (1 Pa 기준)
등가 음압 레벨	5.6 dB (A-가중)
전원 공급	팬텀 전원 20-52 V
소비 전류	< 6.2 mA
커넥터	XLR, 3핀, 수
치수 (길이 × 직경)	197 mm × 52 mm
무게	296 g
포함 액세서리	탄성 마운트, 팝 필터, 보호 케이스
권장 용도	보컬, 현악기, 어쿠스틱 기타, 음성(방송), 피아노, 범용
유지 관리 및 청소	부드럽고 약간 젖은 천 사용, 용제 및 마이크 내부 습기 피하기
안전	열지 마십시오, 승인된 액세서리만 사용, 안전 지침 준수
보증	2년 (자세한 조건은 www.beyerdynamic.de/service/garantie 참조)

자주 묻는 질문 - M 90 Pro X BEYERDYNAMIC

M 90 Pro X 마이크는 어떤 종류의 전원이 필요합니까?

M 90 Pro X 마이크는 20~52V의 팬텀 전원이 필요합니다. 이 전원과 호환되는 마이크 입력에 연결하고 전원을 켜야 합니다.

M 90 Pro X의 지향성은 무엇입니까?

M 90 Pro X는 카디오이드 지향성 패턴을 가지고 있어 주로 전방의 소리를 포착하고 측면 및 후방 소음을 줄입니다.

M 90 Pro X로 악기를 녹음할 수 있습니까?

네, M 90 Pro X는 보컬, 현악기, 어쿠스틱 기타, 피아노 및 범용(드럼, 합창, 오케스트라)에 특히 적합합니다.

M 90 Pro X를 어떻게 청소합니까?

물에 살짝 적신 부드러운 천을 사용하세요. 물이 마이크 내부로 들어가지 않도록 주의하세요. 용제가 포함된 세척제를 사용하지 마세요.

박스에 무엇이 포함되어 있습니까?

박스에는 M 90 Pro X 마이크, 탄성 마운트(스파이더), 팝 필터 및 보호 케이스가 포함되어 있습니다.

M 90 Pro X가 견딜 수 있는 최대 음압 레벨은 얼마입니까?

마이크는 최대 133dB(1kHz 기준)의 음압 레벨을 견딜 수 있어 강력한 음원에 적합합니다.

M 90 Pro X에 어떤 종류의 케이블이 필요합니까?

M 90 Pro X는 3핀 수 XLR 커넥터가 장착되어 있습니다. 팬텀 전원이 있는 마이크 입력에 연결하려면 적절한 XLR 마이크 케이블을 사용하세요.

M 90 Pro X는 팬텀 전원이 없는 오디오 인터페이스와 호환됩니까?

아니요, 마이크는 20~52V 팬텀 전원이 필요합니다. 이 전원 없이는 제대로 작동하지 않습니다.

튜토리얼이나 추가 정보는 어디에서 찾을 수 있습니까?

튜토리얼은 beyerdynamic YouTube 채널(www.youtube.com/beyerdynamic)을 방문하고, 자세한 정보는 사이트 www.beyerdynamic.com/microphones.html을 방문하세요.

마이크에 보증이 적용됩니까?

네, beyerdynamic은 제품에 대해 2년 제한 보증을 제공합니다. 자세한 조건은 www.beyerdynamic.de/service/garantie에서 확인할 수 있습니다.

사용 설명서 M 90 Pro X BEYERDYNAMIC

Consignes de sécurité 25
Utilisation conforme à la destination prévue 25
Responsabilité 25
Descriptions du produit 26
M 70 PRO X. 26
M 90 PRO X. 28
Installation et mise en service 30
Fixation du microphone 30
Branchement du microphone 30
Orientation du microphone 30
Mise au rebut 30
Dépannage 30
Service après-vente 31
Informations supplémentaires 31
Nettoyage 31
Garantie 31
Conformité 31

Nos you felicitons pour I'achat d'un produit de beyerdynamic.

Vous trouverez dans ce mode d'emploi des remarques importantes concernant l'utilisation de votre produit.

Vous trouvrez des liens pour plus d'informations concernant l'utilisation des microphones ou des casques de beyerdynamic sous la rubrique « Informations supplémentaires » page 25.

Consignes de sécurité

• Avant d'utiliser le produit, veuillez lore attentivement l'intégralité de ce mode d'emploi et les consignes de sécurité qui y sont mentionnées.
• Ne mettez l'appareil à disposition d'une pierce personne qu'en lui remettant en même temps le mode d'emploi.
• N'utilisez pas le produit lorsqu'il est endommagé.
• Veuillez observer les dispositions légales en vigueur dans votre pays avant demettre l'ap-pareil en service.
• Posez le cable de raccordement de manière à ce que personne ne puisse trébucher dessus et à ce que l'appareil ne puisse pas être endommagé.
• Seul du personnel qualifié/agree est autorisé à effectuer des réparations. N'ouvre enaucun cas vous-même le microphone. La garantie est annulée pour les apparciels qui ontété ouverts par le client.
• N'exposez pas le produit à la pluie, à la neige, à des liquides ou à l'humidité.
• Utilisez l'appareil uniquement dans les conditions indiquées dans les données techniques.
• Utilisez uniquement les accessoires et les pieces de rechange agreeés par le fabricant.
• Diminuez le volume sonore des apparciels de lecture connectés afin d'eviter des lésions auditives, des rétroactions acoustiques et des dommages des haut-parleurs.

Utilisation conforme à la destination prévue

N'utilisez pas le produit pour un autre usage que celui décrit dans ce mode d'emploi. beyerdynamique ne saurait etre tenu responsable en cas d'utilisation non conforme du produit et des accessoires.

Responsabilité

• La société beyerdynamique GmbH & Co. KG ne pourrait être tenue responsable de tous dommages au produit ou de toutes blessures subies par quiconque du(e)s à une utilisation du produit négligente, incorrecte, erronée ou non conforme à l'usage indiqué par le fabricant.
• La société décline toute responsabilité en cas de dommages des appareils USB non conformes aux specifications de l'USB.

Descriptions du produit

M70PROX

Accessoires fournis avec le système

• 1 microphone M 70 PRO X
• Support élastique
  Filtre anti-pop
• Étui de protection

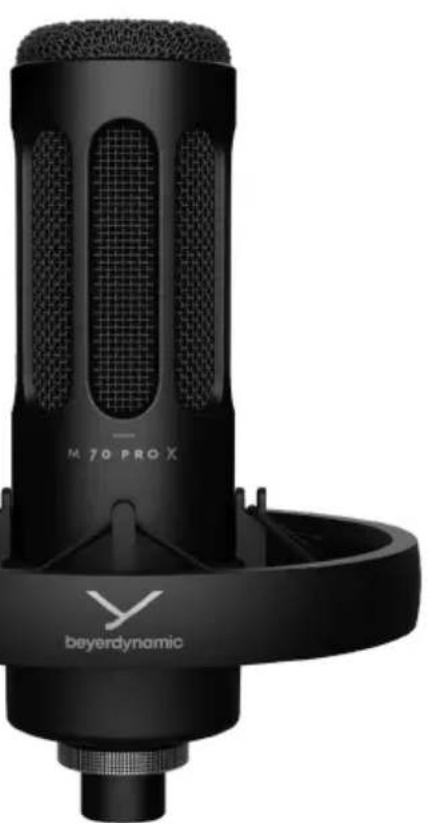

Vue d'ensemble du produit

Direction dans laquelle on parle

Microphone dans l'araignee avec écrou de fixation

Filtre anti-pop

Support elastique (araignée)

Fiche XLR (M)

Utilisation

Le microphone dynamique M 70 PRO X à réponse en fréquence équilibrée et étendue a été élaboré pour un enregistrement de qualité élevée de la parole, du chant et des instruments. Les ondes sonores non souhaitées sont absorbées de manière efficace par la configuration cardioïde et l'effet de proximate parfaitement harmonisé permet une clarté du son constante. Une réponse en fréquence étendue garantit des performances acquistiques haute-résolution et différenciees.

Le design solide du modele M 70 PRO X est synonyme d'une longue durée de vie. La suspension du système élastique intégrée protège le microphone des bruits de structure et le contrôle anti-pop réduit considérablement les plosives.

Le modele M 70 PRO X convient particulièrement aux sources suivantes :

• Parole pour les applications de broadcast (radio, podcast, streaming)
• Chant (musique pop, rock)
• Amplificateur de guitare et de basse

\section*{Caracteristiques techniques}

Principe transducteur..........dynamique
Principe de fonctionnement..........microphone a gradient de pression
Diagramme directionnel..........cardioide
Rationale en frquence ..
Champ proche.. 25-18000Hz Champ lointain(distance 1 m)40-18000 Hz
Facteur de transmission des pertes d'intensite de champ.....1,8 mV/Pa (-55,0 dBV) ± 3 dB Impedance nominale 350Ω Impedance finale nominale ≥ 1,5k Raccord XLR, a 3 poles, male Longueur. 185 mm Diametre . 52 mm Poids .320 g

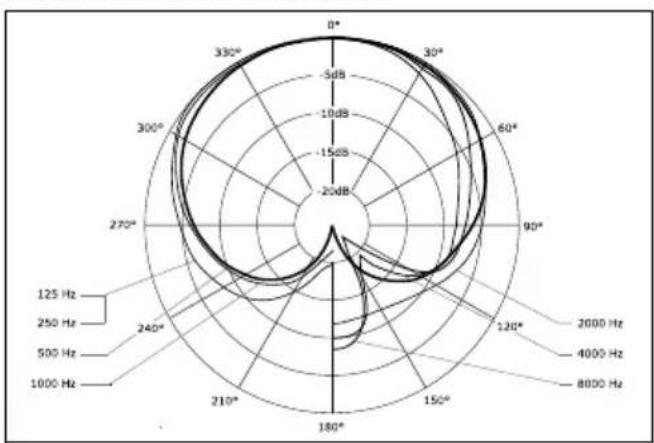

Diagramme de directivité

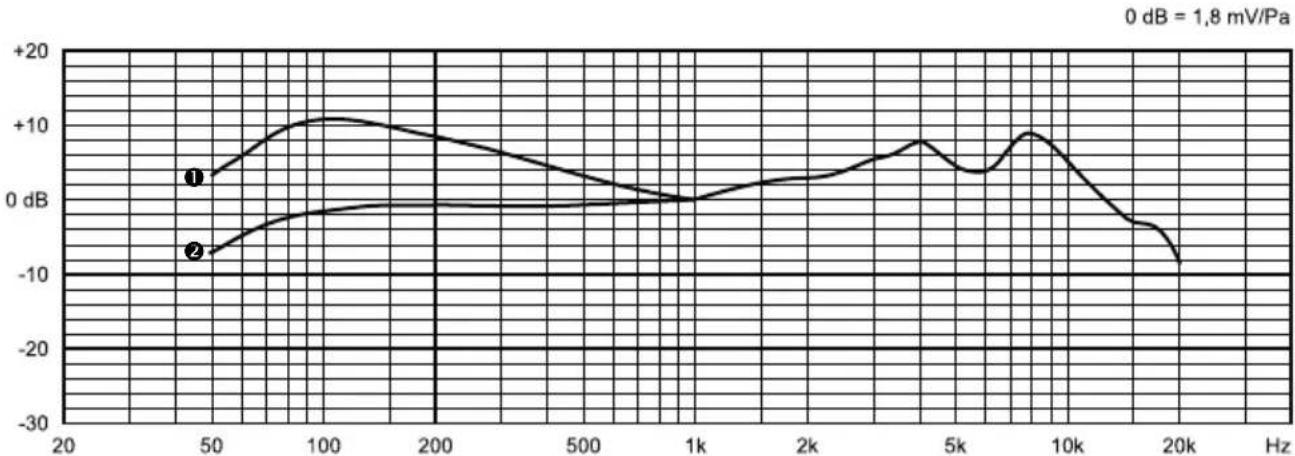

Courbe de la fréquence nominale (±3 dB)

Allure de la courbe à la distance 1 = 2 cm et 2 = 1m

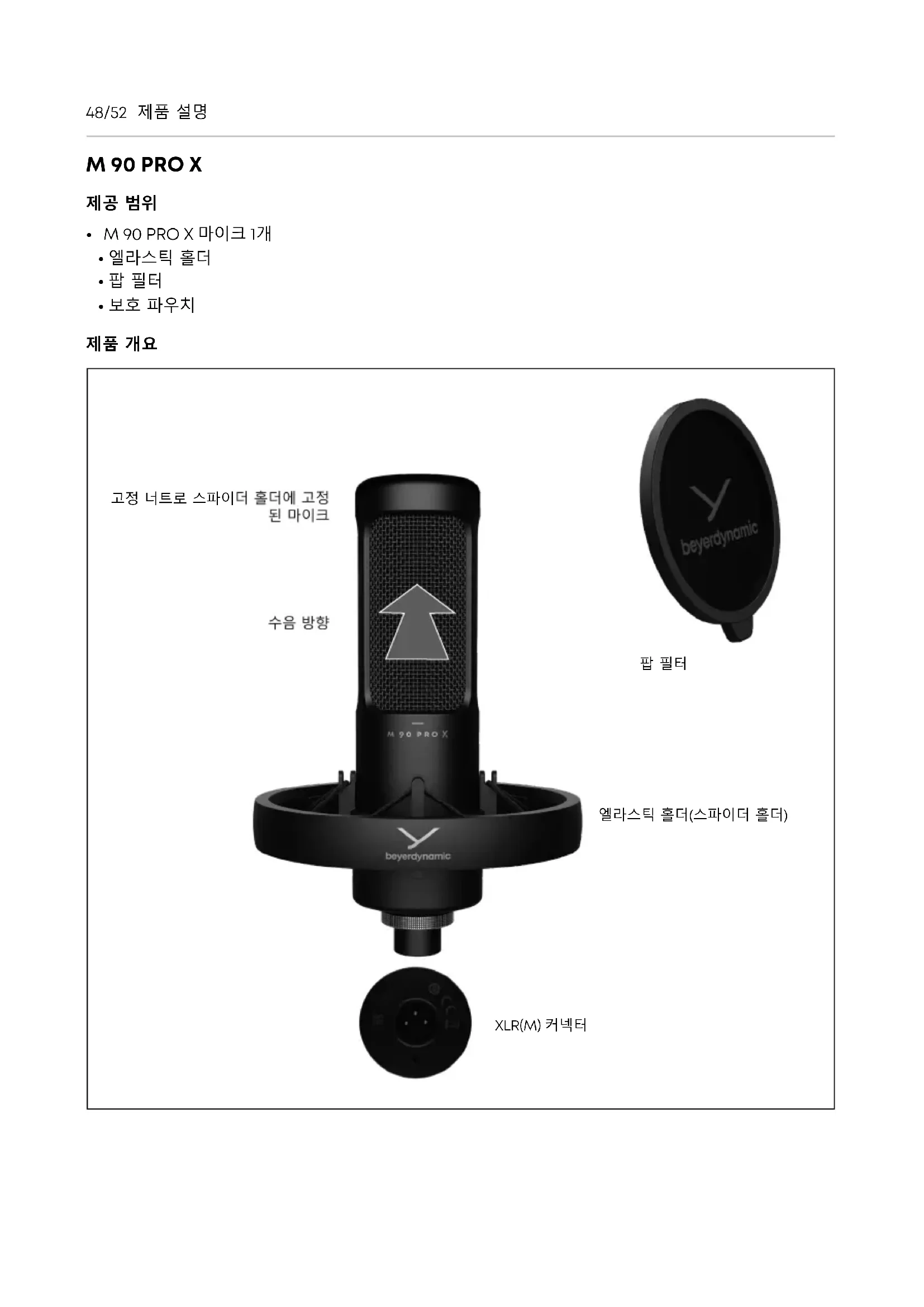

M 90 PROX

Accessoires fournis avec le système

• 1 microphone M 90 PRO X
• Support élastique
• Filtre anti-pop
• Étui de protection

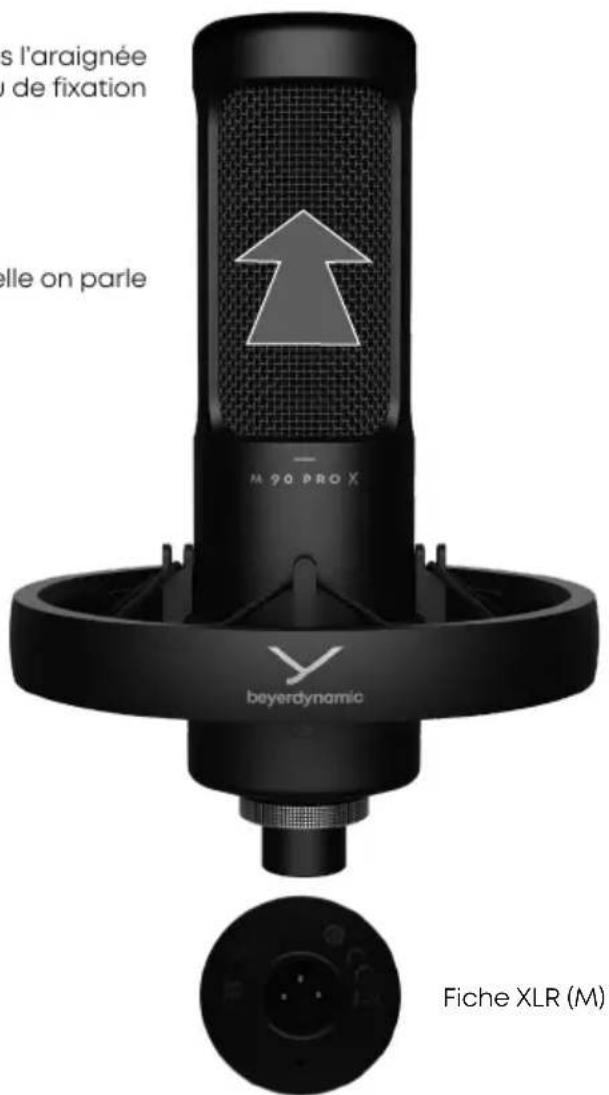

Vue d'ensemble du produit

Microphone dans l'araignee avec écrou de fixation

Direction dans laquelle on parle

Filtre anti-pop

Support elastique (araignée)

Utilisation

Le microphone à condensateur M 90 PRO X se désignant par sa capsule à veritable condensateur de 34mm a été spécialement élaboré pour un enregistrement de qualité elevée du chant et des instruments, mais convient également aussi bien pour un enregistrement naturel de la parolependant les broadcasts. Tandis que les ondes sonores non souhaitées sont absorbées de manière efficace par la configuration cardioïde, le couplage à faible bruit,élaboré par la société beyerdynamic elle-même,garanti un traitement des signaux électriques au plus haut niveau. La suspension du système elastique intégrée protège le microphone des bruits de structure et le filtré anti-pop réduit considérablement les plosives.

Le modele M 90 PRO X convient particulierement aux sources suivantes :

• Chant
• Cordes
  Guitareacoustique Parole pour uneapplication de broadcast
• Piano
• Utilisation universelle (battery, sonorisation dans une piece, choeur et orchestre)

\section*{Caracteristiques techniques}

Principe transducteur.......... condensateur
Principe de fonctionnement.......... microphone a gradient de pressiOn

Réponse en fréquence 20 - 20 000 Hz
Diagramme directionnel.
cardioïde
Facteur de transmission des pertes d'intensité de champ pour 1 kHz (0 dB = 1 V/Pa) 36,3 mV/Pa = -28,8 dBV ±2 dB

Niveau de pression acoustique
limite max. (pour 1 kHz) .133 dB
Rapport signal/bruit (pour 1 Pa).88,4 dBA
Niveau de pression acoustique
equivalent (pondere A) .5,6 dB

Alimentation electrique. 20-52 V (fantome) Intensité de courant absorbé. <6,2 mA Raccord. XLR, à 3 pôles, âle

Longueur 197 mm
Diametre 52 mm
Poids 296 g

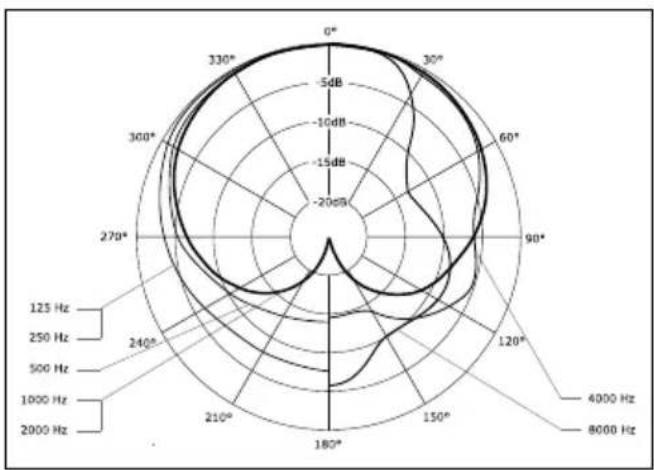

Diagramme de directivité

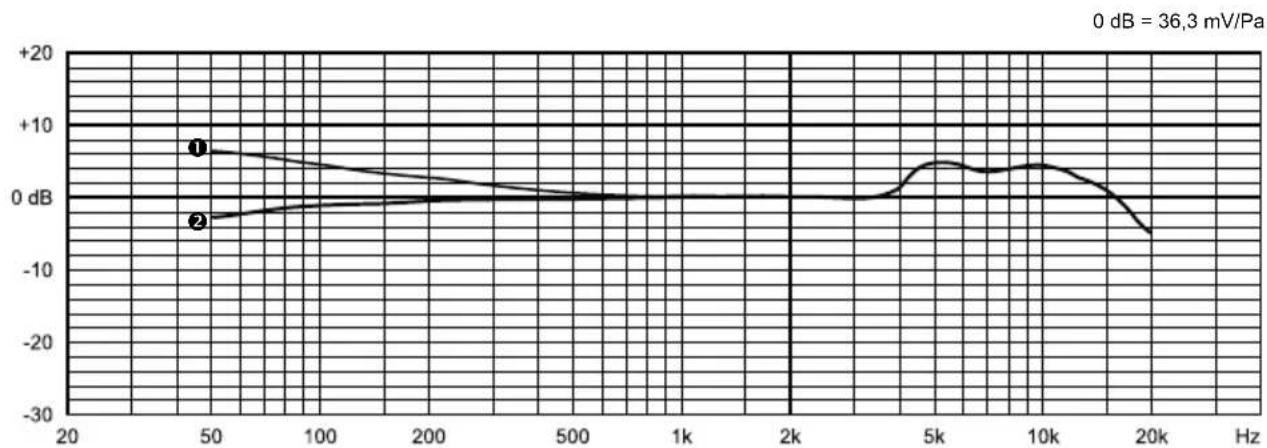

Courbe de la fréquence nominale (±2 dB)

Allure de la courbe à la distance 1 = 2cm et ±b2 = 1m

Installation et mise en service

PRUDENCE

Risque de trébuchement d'aux câbles

Les cables mal posés peuvent provoquer un risque de trébuchement. Des personnes peuvent être blessées et le microphone peut être endommagé.

Posez toujours les câbles de manière à ce que personne ne puisse trébucher.

Fixation du microphone

1. Desserrez l'écrou de fixation du filetage du microphone.
2. Introduisez le microphone en commencerant par le bas dans le logement du support.
3. Vissez à fond l'écrou de fixation sur le filtage.
4. Fixez le microphone avec le raccord du trépied sur le trépied.
5. Fixez le filtrre anti-pop sur le trépied en utilisant la pince et orientez-le.

Branchement du microphone

• Le modele M 70 PRO X est équipé d'une fiche XLR à 3 pôles. Il peut être branché à n'importe qu'elle entraee de microphone en utilisant un cable de microphone approprié.
• Le modele M 90 PROX est équipé d'une fiche XLR à 3 pôles. Il peut être branché à n'importe qu'elle entraîée de microphone avec une alimentation en fantôme (24 - 52 V) en utilisant un cable de microphone approprié. Il faut, pour cela, activer l'alimentation en fantôme.

Orientation du microphone

ATTENTION

Trépied instable

Un trépied instable peut se renverser et endommager le microphone qui est installé dessus.

Assurez-vous que le trépied utilise, sur lequel est monté le microphone, est bien stable.
Positionnez le microphone de manière à ce que la direction dans laquelle vous parlEZ soit à l'opposé de la source des parasites afin d'obtenir la meilleure réduction possible des bruits parasites.

Mise au rebut

Le symbole représentant une poubelle barrée que l'on retrouve sur le produit, dans la notice d'utilisation ou sur l'emballage signifie que votre apparéil arrivé en fin de vie ne doit pas être jeté avec les ordures menagères ordinaires. Il doit être confié à un centre de collecte spécialisé dans le recyclage des apparéils électriques et électroniques.

WEEE

Dépannage

Veuillez vous reférer à notre section consacrée à la Foire aux Questions (FAQ) sur notre site Internet support.beyerdynamic.com si vous avez des problèmes techniques lors de l'utilisation des microphones.

Service après-venture

Si nécessaire, veuillez contacter un technician spécialisé/agréé. N'ouvrez enaucun cas le microphone de votre propre initiative. Vous pourriez sinon perdre toutes vos présentions de garantie.

Consultez notre site Internet www.beyerdynamic.de pour plus d'informations sur les prestations de service et les pieces de rechange.

Informations supplémentaires

Pour de plus amples informations, consultez notre site Internet à l'adresse www.beyerdynamic.com/microphones.html.

Veuillez visiter notre chaîne YouTube à l'adresse www.youtube.com/beyerdynamic pour visionner des tutoriels et consulter des notices.

Nettoyage

Pour nettoyer la surface, utilisez un chiffon doux légèrement humidifié avec de l'eau.
Veillez à ce que l'eau ne puisse pas pénétrer dans le microphone.
N'utilisez pas de nettoyants contenant des solvants.

Garantie

beyerdynamic accorde une garantie limitee de 2 ans sur le produit beyerdynamic achete.
Voutrouverez les conditions de garantie detaillees sur notre site Internet
www.beyerdynamic.de/service/garantie.

Conformité

Vous trouvez des informations sur la conformité du produit sur notre site Internet www.beyerdynamic.com/downloads.
