사용 설명서 M 130 BEYERDYNAMIC

안전상의 주의사항 19 제공 범위 19 특성 19 사용 19 기술 자료 20 주파수 특성 & 폴라 패턴 20 회로도 20 설치 및 시운전 21 관리 21 폐기 21 오류 제거 및 서비스 21 자세한 정보 21 품질 보증 21 적합성 21M 130 — 더블 리본 마이크 19

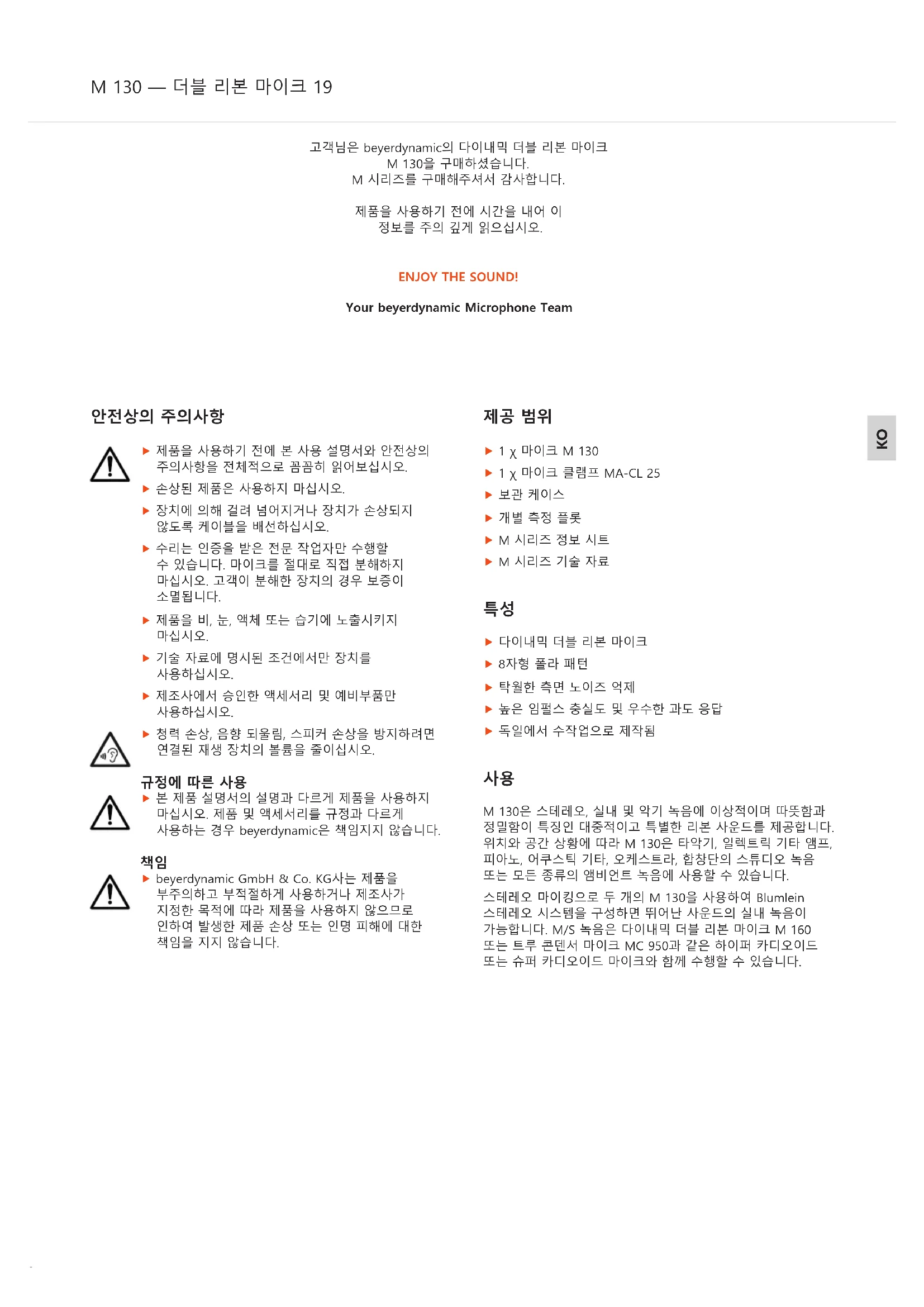

고객님은 beyerdynamic의 다이내믹 더블 리본 마이크 M 130을 구매하셨습니다 M 시리즈를 구매해주셔서 감사합니다 제품을 사용하기 전에 시간을 내어 이 정보를 주의 깊게 읽으십시오 ENJOY THE SOUND! Your beyerdynamic Microphone Team

제품을 사용하기 전에 본 사용 설명서와 안전상의 주의사항을 전체적으로 꼼꼼히 읽어보십시오 손상된 제품은 사용하지 마십시오 장치에 의해 걸려 넘어지거나 장치가 손상되지 않도록 케이블을 배선하십시오 수리는 인증을 받은 전문 작업자만 수행할 수 있습니다 마이크를 절대로 직접 분해하지 마십시오 고객이 분해한 장치의 경우 보증이

제품을 비, 눈, 액체 또는 습기에 노출시키지

기술 자료에 명시된 조건에서만 장치를

제조사에서 승인한 액세서리 및 예비부품만

청력 손상, 음향 되울림, 스피커 손상을 방지하려면 연결된 재생 장치의 볼륨을 줄이십시오

본 제품 설명서의 설명과 다르게 제품을 사용하지 마십시오 제품 및 액세서리를 규정과 다르게 사용하는 경우 beyerdynamic은 책임지지 않습니다

beyerdynamic GmbH & Co KG사는 제품을 부주의하고 부적절하게 사용하거나 제조사가 지정한 목적에 따라 제품을 사용하지 않으므로 인하여 발생한 제품 손상 또는 인명 피해에 대한 책임을 지지 않습니다

1 χ 마이크 M 130 1 χ 마이크 클램프 MA-CL 25

M 시리즈 정보 시트 M 시리즈 기술 자료

다이내믹 더블 리본 마이크 8자형 폴라 패턴 탁월한 측면 노이즈 억제 높은 임펄스 충실도 및 우수한 과도 응답 독일에서 수작업으로 제작됨

M 130은 스테레오, 실내 및 악기 녹음에 이상적이며 따뜻함과 정밀함이 특징인 대중적이고 특별한 리본 사운드를 제공합니다 위치와 공간 상황에 따라 M 130은 타악기, 일렉트릭 기타 앰프, 피아노, 어쿠스틱 기타, 오케스트라, 합창단의 스튜디오 녹음 또는 모든 종류의 앰비언트 녹음에 사용할 수 있습니다 스테레오 마이킹으로 두 개의 M 130을 사용하여 Blumlein 스테레오 시스템을 구성하면 뛰어난 사운드의 실내 녹음이 가능합니다 M/S 녹음은 다이내믹 더블 리본 마이크 M 160 또는 트루 콘덴서 마이크 MC 950과 같은 하이퍼 카디오이드 또는 슈퍼 카디오이드 마이크와 함께 수행할 수 있습니다M 130 — 더블 리본 마이크 20

작동 원리 압력 경도 수신기 8자형 폴라 패턴 주파수 특성 40~18,000 Hz 1 kHz에서 후방 감쇠 > 90도에서 30 dB 감도 (0 dB = 1 V/Pa) 13 m V/Pa (= -575 dBV) 정격 임피던스 200 Ω 정격 종단 임피던스 ≥ 1000Ω 다이어프램 순 알루미늄

길이 128 mm 손잡이 직경 23 mm 헤드 직경 385 mm 중량 160 g 주파수 특성 & 폴라 패턴 표시된 주파수 반응 곡선 및 방사 패턴은 이 마이크에 대한 일반적인 원측정값에 해당합니다 주파수 반응 곡선 ± 25 dB M 130 0 dB = 13 mV/Pa 회로도M 130 — 더블 리본 마이크 21

M 130 에는 3핀 XLR 커넥터가 있습니다 적합한 마이크 케이블을 사용하여 모든 마이크 입력부에 연결할 수

주의: 케이블을 부주의하게 설치하면 걸려서 넘어질 위험이 있습니다 이로 인해 사람이 부상을 입거나 마이크가 손상될 수 있습니다

주파수 독립적인 8자형 특성은 마이크 수음부에 대해 90° 또는 270°에서 들어오는 소리를 30 dB 이상 억제합니다 따라서 모니터 스피커 및 기타 간섭원이 마이크 측면으로 방사되도록 마이크를 배치하십시오 리본은 마이크 손잡이 방향으로 수직 연장부에 위치하며 마이크는 일반적으로 음원과 수직으로 배치해야 합니다 M 130의 제공 범위에는 3/8" 나사산 삼각대용 마이크 클램프 MA-CL 25가 포함됩니다 5/8” 나사산 삼각대의 경우 스레드 인서트를 풀어뺄 수 있습니다 주의: 불안정하게 세워진 삼각대는 넘어질 수 있고 그 위에 설치된 마이크가 손상될 수 있습니다 안정적으로 세우도록 유의하십시오

물에 적신 부드러운 천을 사용하여 마이크 손잡이와 헤드

마이크 안으로 물이 유입되지 않도록 유의하십시오 용제가 포함된 세제를 사용하지 마십시오

제품, 사용 설명서 또는 포장 기호는 전기 및 전자 장치의 수명이 다하면 생활 쓰레기와 분리하여 폐기해야 함을 의미합니다 사용한 장치는 항상 적용 규정에 따라 폐기하십시오 자세한 내용은 지역 당국 또는 제품을 구매한 대리점에 문의하십시오 오류 제거 및 서비스 마이크를 사용하는 동안 기술적인 문제가 있거나 추가 지침이 필요한 경우 당사의 FAQ 웹사이트를 참조하십시오 https://support.beyerdynamic.com 서비스가 필요한 경우에는 인증을 받은 전문 작업자에게 연락하십시오 마이크를 절대로 직접 분해하지 마십시오 이 경우에는 모든 보증 청구가 소멸됩니다 당사 웹사이트 https://www.beyerdynamic.com에서 서비스 및 예비부품에 대한 정보를 확인할 수 있습니다

자세한 정보가 필요한 경우, 당사 웹사이트에서 확인할 수 있습니다 제품 세부 사항 페이지 https://www.beyerdynamic.com/m-130.html 에서 사운드 샘플도 확인할 수 있습니다 다양한 용도의 beyerdynamic 마이크에 대해 더 자세히 알고 싶은 경우, 다음 웹사이트를 방문하십시오 https://www. beyerdynamic.com/microphones-made-in-germany

beyerdynamic은 구매한 beyerdynamic 제품에 대해 2년의 보증

정확한 보증 조건은 당사의 웹사이트 https://www.beyerdynamic.com/service/warranty

제품의 적합성에 대한 정보는 당사의 웹사이트를 참조하십시오 https://www.beyerdynamic.com/downloadsM 130 — ダブルリボンマイクロホン 22
