사용 설명서 M 88 BEYERDYNAMIC

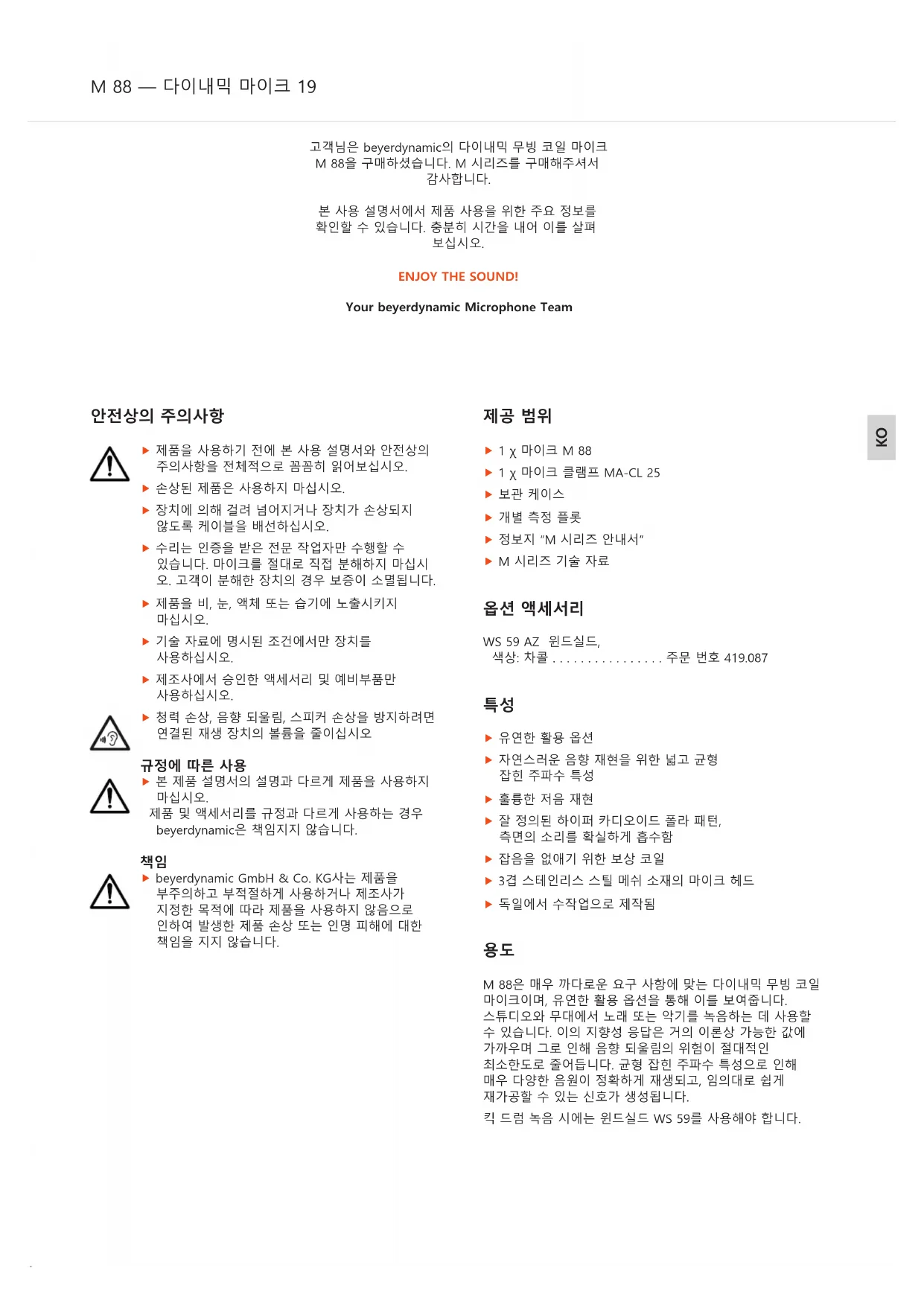

안전상의 주의사항 19 제공 범위 19 옵션 액세서리 19 특성 19 용도 19 기술 자료 20 주파수 특성 & 폴라 패턴 20 회로도 20 설치 및 시운전 21 관리 21 폐기 21 오류 제거 및 서비스 21 자세한 정보 21 품질 보증 21 적합성 21M 88 — 다이내믹 마이크 19

고객님은 beyerdynamic의 다이내믹 무빙 코일 마이크 M 88을 구매하셨습니다 M 시리즈를 구매해주셔서

본 사용 설명서에서 제품 사용을 위한 주요 정보를 확인할 수 있습니다 충분히 시간을 내어 이를 살펴

제품을 사용하기 전에 본 사용 설명서와 안전상의 주의사항을 전체적으로 꼼꼼히 읽어보십시오 손상된 제품은 사용하지 마십시오 장치에 의해 걸려 넘어지거나 장치가 손상되지 않도록 케이블을 배선하십시오 수리는 인증을 받은 전문 작업자만 수행할 수 있습니다 마이크를 절대로 직접 분해하지 마십시 오 고객이 분해한 장치의 경우 보증이 소멸됩니다 제품을 비, 눈, 액체 또는 습기에 노출시키지

기술 자료에 명시된 조건에서만 장치를

제조사에서 승인한 액세서리 및 예비부품만

청력 손상, 음향 되울림, 스피커 손상을 방지하려면 연결된 재생 장치의 볼륨을 줄이십시오

본 제품 설명서의 설명과 다르게 제품을 사용하지

제품 및 액세서리를 규정과 다르게 사용하는 경우 beyerdynamic은 책임지지 않습니다

beyerdynamic GmbH & Co KG사는 제품을 부주의하고 부적절하게 사용하거나 제조사가 지정한 목적에 따라 제품을 사용하지 않음으로 인하여 발생한 제품 손상 또는 인명 피해에 대한 책임을 지지 않습니다

1 χ 마이크 M 88 1 χ 마이크 클램프 MA-CL 25

정보지 “M 시리즈 안내서” M 시리즈 기술 자료

WS 59 AZ 윈드실드, 색상: 차콜 주문 번호 419087

자연스러운 음향 재현을 위한 넓고 균형

잘 정의된 하이퍼 카디오이드 폴라 패턴, 측면의 소리를 확실하게 흡수함 잡음을 없애기 위한 보상 코일 3겹 스테인리스 스틸 메쉬 소재의 마이크 헤드 독일에서 수작업으로 제작됨

M 88은 매우 까다로운 요구 사항에 맞는 다이내믹 무빙 코일 마이크이며, 유연한 활용 옵션을 통해 이를 보여줍니다 스튜디오와 무대에서 노래 또는 악기를 녹음하는 데 사용할 수 있습니다 이의 지향성 응답은 거의 이론상 가능한 값에 가까우며 그로 인해 음향 되울림의 위험이 절대적인 최소한도로 줄어듭니다 균형 잡힌 주파수 특성으로 인해 매우 다양한 음원이 정확하게 재생되고, 임의대로 쉽게 재가공할 수 있는 신호가 생성됩니다 킥 드럼 녹음 시에는 윈드실드 WS 59를 사용해야 합니다M 88 — 다이내믹 마이크 20

작동 원리 압력 경도 수신기 폴라 패턴 하이퍼 카디오이드 주파수 특성 30 - 20 000 Hz 1 kHz에서 후방 감쇠 > 120도에서 23 dB 감도 (0 dB = 1 mV/Pa) 29 mV/Pa(= -51 dBV) 자기장 억제 > 50 Hz에서 20 dB 정격 임피던스 200 Ω 정격 종단 임피던스 ≥ 1000Ω 다이어프램 Hostaphan®

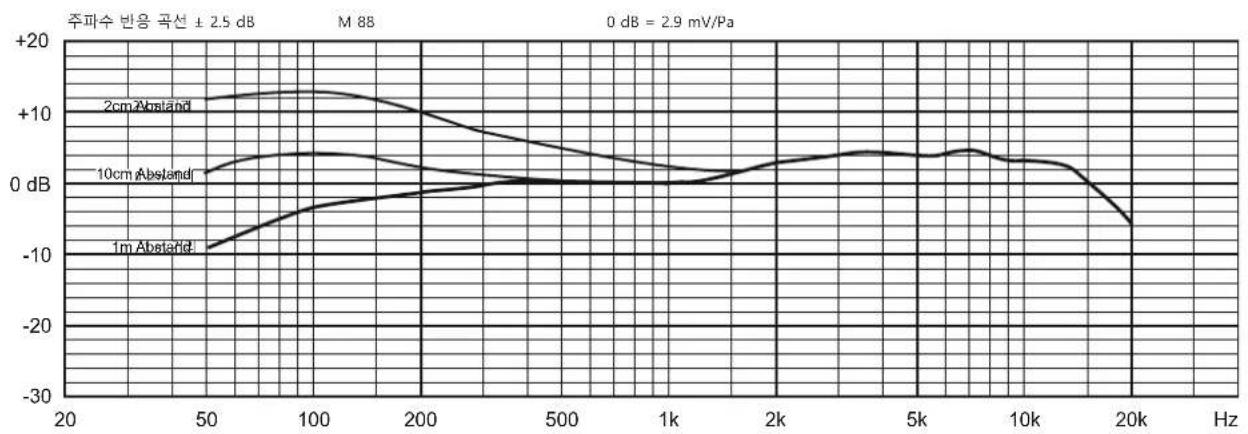

길이 173 mm 손잡이 직경 255 mm 헤드 직경 485 mm 중량 331 g 주파수 특성 & 폴라 패턴 표시된 주파수 반응 곡선 및 방사 패턴은 이 마이크에 대한 일반적인 원측정값에 해당합니다 주파수 반응 곡선 ± 25 dB M 88 0 dB = 29 mV/Pa +20+100 dB-10-20-30 20 200 2k 20k100 1k 10k50 500 5k Hz Sollfrequenzkurve ±2, 5dB 0 dB = 2, 9mV/Pa M 8 8-------2cm Abstand10cm Abstand1m Abstand+

극성: 양의 음압은 빨간색 케이블에 양의 전압을 생성합니다(연결부 2)

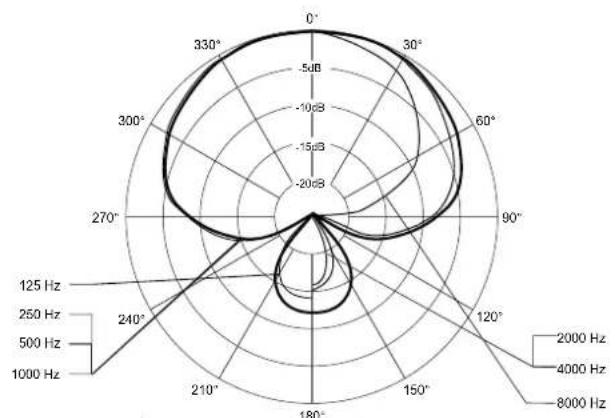

330° -5dB -10dB -15dB -20dB 2 cm 거리 10 cm 거리 1 m 거리M 88 — 다이내믹 마이크 21

M 88 X에는 3핀 XLR 커넥터가 있습니다 적합한 마이크

케이블을 사용하여 모든 마이크 입력부에 연결할 수

주의: 케이블을 부주의하게 설치하면 걸려서 넘어질 위험이 있습니다 이로 인해 사람이 부상을 입거나 마이크가 손상될 수 있습니다

M 88은 하이퍼 카디오이드 폴라 패턴을 띠며 음향 되울림 이 매우 적습니다 음향 되울림을 최대한 방지하려면 모니터 박스 측면부가 뒤쪽에서 마이크로 방사되도록(각도 약 120°) 마이크를 배치해야 합니다 팝 노이즈를 방지하려면 마이크를 입 아래로 기울여 마이크 살짝 위에서 노래하거나 말할 수 있도록 해야 합니다 베이스 드럼의 녹음 시에는 팝 필터 WS 59를 사용하십시오 M 88의 제공 범위에는 3/8" 나사산 삼각대용 마이크 클램프 MA-CL 25가 포함됩니다 5/8" 나사산 삼각대의 경우 스레드 인서트를 풀어뺄 수 있습니다 주의: 불안정하게 세워진 삼각대는 넘어질 수 있고 그 위에 설치된 마이크가 손상될 수 있습니다 안정적으로 세우도록 유의하십시오

물에 적신 부드러운 천을 사용하여 마이크 손잡이와 헤드 부

마이크 안으로 물이 유입되지 않도록 유의하십시오 용제가 포함된 세제를 사용하지 마십시오

제품, 사용 설명서 또는 포장에 있는 이 기호는 사용 설명서 또는 포장에 표시된 이 기호는 전기 및 전자 장비의 수명이 다하면 가정용 쓰레기와 분리하 여 폐기해야 함을 의미합니다 사용한 장비는 항상 해당 규정에 따라 폐기하세요 자세한 내용은 현지 당국 또는 제품을 구매한 대리점 에 문의하시기 바랍니다 오류 제거 및 서비스 마이크를 사용하는 동안 기술적인 문제가 있거나 추가 지 침이 필요한 경우 당사의 FAQ 웹사이트를 참조하십시오 https://support.beyerdynamic.com 서비스가 필요한 경우에는 인증을 받은 전문 작업자에게 연락하십시오 마이크를 절대로 직접 분해하지 마십시오 이 경우에는 모든 보증 청구가 소멸됩니다 당사 웹사이트 https://www.beyerdynamic.com 에서 서비스 및 예비부품에 대한 정보를 확인할 수 있습니다

자세한 정보가 필요한 경우, 당사 웹사이트에서 확인할 수 있습니다 또한 제품 세부 사항 페이지 https://www.beyer- dynamic.com/m-88.html 에서 사운드 샘플을 확인할 수도

다양한 용도의 beyerdynamic 마이크에 대해 더 자세히 알 고 싶은 경우, 다음 웹사이트를 방문하십시오 https://www. beyerdynamic.com/microphones-made-in-germany

Beyerdynamic은 구매한 beyerdynamic 제품에 대해 2년의 보 증 기간을 보장합니다 정확한 보증 조건은 당사의 웹사이트 https://www.beyerdynamic.com/service/warranty 를 참조하

제품의 적합성에 대한 정보는 당사의 웹사이트를 참조하십시오 https://www.beyerdynamic.com/downloadsM 88 — ダイナミックマイク 22
