MM1 - 마이크 BEYERDYNAMIC - 무료 사용 설명서

사용 설명서 MM1 BEYERDYNAMIC

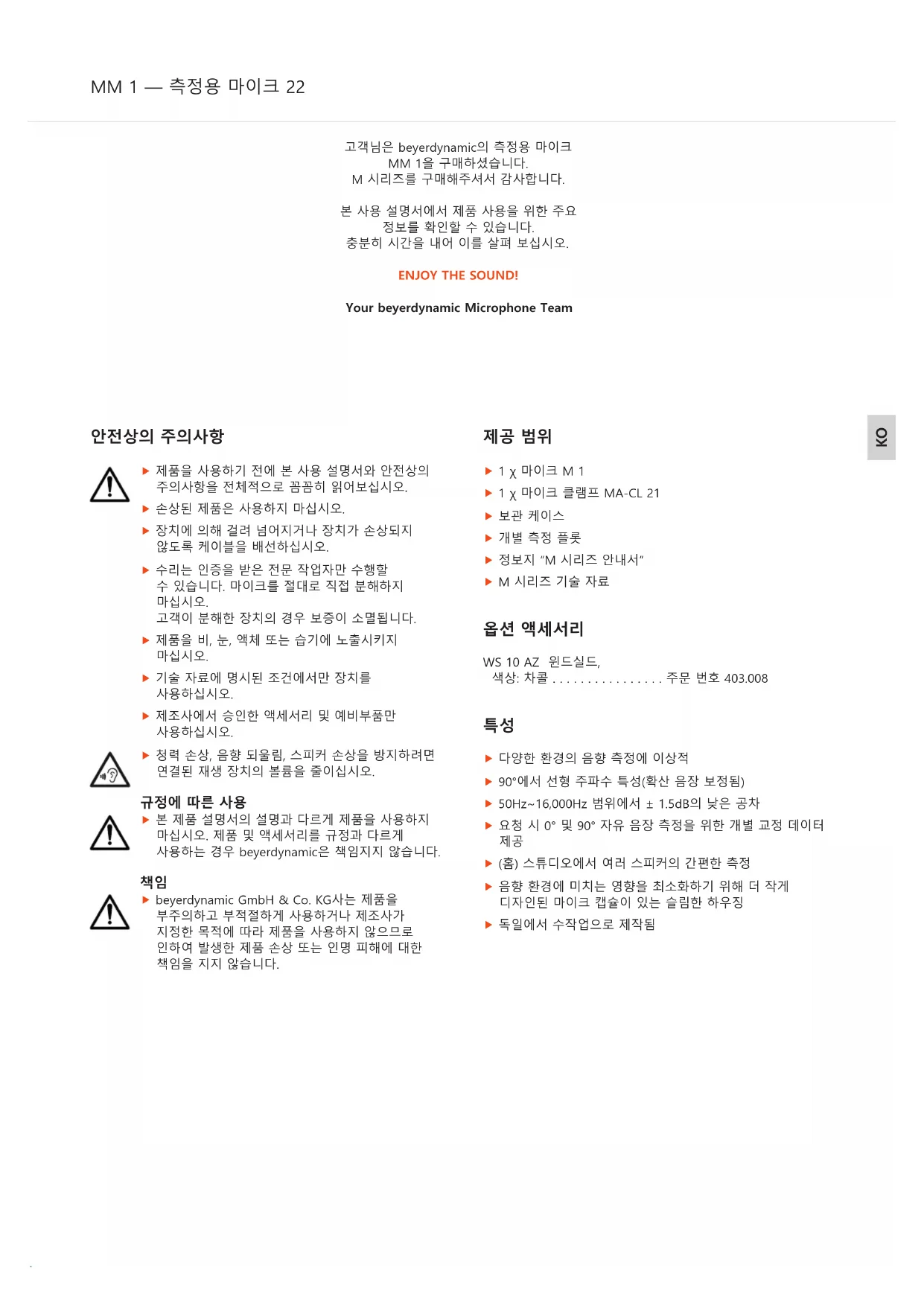

안전상의 주의사항 22 제공 범위 22 옵션 액세서리 22 특성 22 사용 23 기술 자료 23 주파수 특성 & 폴라 패턴 23 설치 및 시운전 24 관리 24 폐기 24 오류 제거 및 서비스 24 자세한 정보 24 품질 보증 24 적합성 24MM 1 — 측정용 마이크 22

고객님은 beyerdynamic의 측정용 마이크 MM 1을 구매하셨습니다 M 시리즈를 구매해주셔서 감사합니다 본 사용 설명서에서 제품 사용을 위한 주요 정보를 확인할 수 있습니다 충분히 시간을 내어 이를 살펴 보십시오 ENJOY THE SOUND! Your beyerdynamic Microphone Team

제품을 사용하기 전에 본 사용 설명서와 안전상의 주의사항을 전체적으로 꼼꼼히 읽어보십시오 손상된 제품은 사용하지 마십시오 장치에 의해 걸려 넘어지거나 장치가 손상되지 않도록 케이블을 배선하십시오 수리는 인증을 받은 전문 작업자만 수행할 수 있습니다 마이크를 절대로 직접 분해하지

고객이 분해한 장치의 경우 보증이 소멸됩니다 제품을 비, 눈, 액체 또는 습기에 노출시키지

기술 자료에 명시된 조건에서만 장치를

제조사에서 승인한 액세서리 및 예비부품만

청력 손상, 음향 되울림, 스피커 손상을 방지하려면 연결된 재생 장치의 볼륨을 줄이십시오

본 제품 설명서의 설명과 다르게 제품을 사용하지 마십시오 제품 및 액세서리를 규정과 다르게 사용하는 경우 beyerdynamic은 책임지지 않습니다

beyerdynamic GmbH & Co KG사는 제품을 부주의하고 부적절하게 사용하거나 제조사가 지정한 목적에 따라 제품을 사용하지 않으므로 인하여 발생한 제품 손상 또는 인명 피해에 대한 책임을 지지 않습니다

1 χ 마이크 M 1 1 χ 마이크 클램프 MA-CL 21

정보지 “M 시리즈 안내서” M 시리즈 기술 자료

WS 10 AZ 윈드실드, 색상: 차콜 주문 번호 403008

다양한 환경의 음향 측정에 이상적 90°에서 선형 주파수 특성(확산 음장 보정됨) 50Hz~16,000Hz 범위에서 ± 15dB의 낮은 공차 요청 시 0° 및 90° 자유 음장 측정을 위한 개별 교정 데이터

(홈) 스튜디오에서 여러 스피커의 간편한 측정 음향 환경에 미치는 영향을 최소화하기 위해 더 작게 디자인된 마이크 캡슐이 있는 슬림한 하우징 독일에서 수작업으로 제작됨MM 1 — 측정용 마이크 23

컨버터 원리 콘덴서(백 일렉트릿) 작동 원리 압력 수신기 주파수 특성 20~20,000Hz (50~16,000 Hz ± 15 dB)

(0 dB = 1V/Pa) 15mV/Pa(= -365 dBV) ± 1 dB 정격 임피던스 160 Ω 정격 종단 임피던스 ≥ 22 kΩ 최대 한계 음압 레벨 f = 1 kHz, k = 1%, R

= 22 kΩ일 때 122 dBSPL

1Pa 기준 > 57 dB A 가중치 등가음압레벨 약 26 dB(A) 전압 공급 12~48V 팬텀 파워 소비 전류 약 19mA 출력 일렉트로닉 밸런스드 연결 플러그 3핀 XLR, 수

길이 139 mm 손잡이 직경 19 mm 헤드 직경 9 mm 중량 73 g 주파수 특성 & 폴라 패턴 표시된 주파수 반응 곡선 및 방사 패턴은 이 마이크에 대한 일반적인 원측정값에 해당합니다 각 마이크에는 개별 0° 주파수 특성이 제공됩니다 0° 및 90° 자유 음장 측정을 위한 개별 보상 곡선은 다음 링크를 통해 요청할 수 있습니다 www.beyerdynamic.com/mm1-register 주파수 반응 곡선 ± 15 dB MM 1 0 dB = 15 mV/Pa

MM 1은 스튜디오 공간, PA 및 ELA 시스템을 측정하기 위해

개발되었습니다 스펙트럼 분석기와 함께 사용하면 주파수 특성 측정뿐만 아니라 스피커의 음압 레벨도 확인할 수 있습니다 더 작게 디자인된 마이크 캡슐이 있는 슬림한 하우징 덕분에 음장에 미치는 영향이 매우 적어 고주파에서 압력 축적을 대부분 피할

전송 특성은 확산음 발생 시 정확히 선형 주파수 특성이 달성되도록 선택되었습니다 이를 통해 스튜디오에서 여러 대의 스피커를 매우 쉽고 빠르게 측정할 수 있습니다 MM 1은 또한 연구, 개발 및 산업 분야에서 사운드 신호를 검사할 때 유용한 서비스를 제공합니다MM 1 — 측정용 마이크 24

MM 1에는 3핀 XLR 커넥터가 있습니다 적합한 마이크 케이블을 사용하여 모든 팬텀 파워(12~48V)의 마이크 입력부에 연결할 수 있습니다 이를 위해 팬텀 파워를

주의: 케이블을 부주의하게 설치하면 걸려서 넘어질 위험이 있습니다 이로 인해 사람이 부상을 입거나 마이크가 손상될 수 있습니다

MM 1을 설치할 때 마이크 바로 근처에 음장에 영향을 줄 수 있는 큰 물체가 없는지 확인하고 마이크 클램프를 최대한

스튜디오 공간의 스피커 측정 관련 참고 사항: 스피커 및 직접적인 사운드 요소가 많은 기타 음원을 측정하려면 마이크 축이 음원과 90°가 되도록 MM 1 을 설치해야 합니다(아래 그림 참조) 이렇게 하면 모든 주파수에서 선형 녹음을 수행할 수 있습니다 전면에서 직접 사운드가 유입되면 하우징이 슬림함에도 불구하고 10 kHz 이상의 주파수에서 약간의 압력 축적이 눈에 띄게 나타납니다 이는 높은 주파수에서 증가합니다(0°일 때의 주파수 반응 곡선 참조) 낮은 주파수에서는 압력 축적이 없으며 폴라 패턴은 정확히

마이크와 음원의 정렬 상태에 따라 적절한 교정 파일을 사용해야 합니다 MM1의 0° 및 90° 자유 음장 측정에 대한 개별 보상 곡선은 beyerdynamic에서 일련번호를 입력하여 무료로 요청할 수 있습니다 https://www.beyerdynamic. de/formulare/konferenztechnik/mm1-register M 1의 제공 범위에는 3/8" 나사산 삼각대용 마이크 클램프 MA-CL 21가 포함됩니다 5/8" 나사산 삼각대의 경우 스레드 인서트를 풀어뺄 수

주의: 불안정하게 세워진 삼각대는 넘어질 수 있고 그 위에 설치된 마이크가 손상될 수 있습니다 안정적으로 세우도록 유의하십시오

물에 적신 부드러운 천을 사용하여 마이크 손잡이 부분을

마이크 안으로 물이 유입되지 않도록 유의하십시오 용제가 포함된 세제를 사용하지 마십시오

제품, 사용 설명서 또는 포장 기호는 전기 및 전자 장치의 수명이 다하면 생활 쓰레기와 분리하여 폐기해야 함을 의미합니다 사용한 장치는 항상 적용 규정에 따라 폐기하십시오 자세한 내용은 지역 당국 또는 제품을 구매한 대리점에 문의하십시오 오류 제거 및 서비스 마이크를 사용하는 동안 기술적인 문제가 있거나 추가 지침이 필요한 경우 당사의 FAQ 웹사이트를 참조하십시오 https://support.beyerdynamic.com 서비스가 필요한 경우에는 인증을 받은 전문 작업자에게 연락하십시오 마이크를 절대로 직접 분해하지 마십시오 이 경우에는 모든 보증 청구가 소멸됩니다 당사 웹사이트 https://www.beyerdynamic.com에서 서비스 및 예비부품에 대한 정보를 확인할 수 있습니다

자세한 정보가 필요한 경우, 당사 웹사이트에서 확인할 수 있습니다https://www.beyerdynamic.com/mm-1.html 다양한 용도의 beyerdynamic 마이크에 대해 더 자세히 알고 싶은 경우, 다음 웹사이트를 방문하십시오 https://www. beyerdynamic.com/microphones-made-in-germany

beyerdynamic은 구매한 beyerdynamic 제품에 대해 2년의 보증

정확한 보증 조건은 당사의 웹사이트 https://www.beyerdynamic.com/service/warranty를

제품의 적합성에 대한 정보는 당사의 웹사이트를 참조하십시오 https://www.beyerdynamic.com/downloads
