사용 설명서 M 160 BEYERDYNAMIC
주파수 특성 & 폴라 패턴....20
회로도 20
설치 및 시운전....21
관리 21
폐기 21
오류 제거 및 서비스 21
자세한 정보 21
품질 보증 21
적합성 ....21

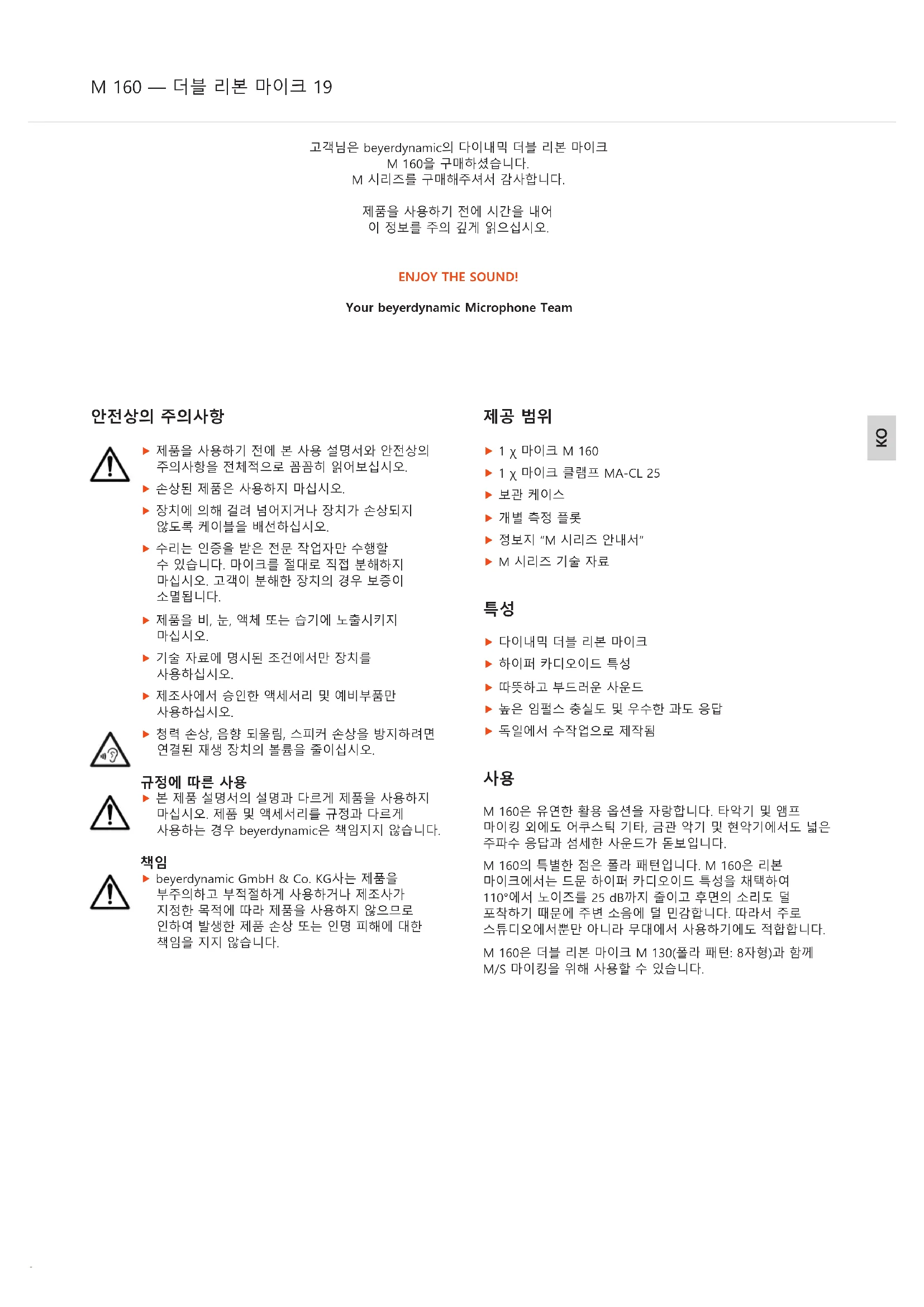

고객님은 beyerdynamic의 다이내믹 더블 리본 마이크
M 160을 구매하셨습니다.
M 시리즈를 구매해주셔서 감사합니다.
제품을 사용하기 전에 시간을 내어
이 정보를 주의 깊게 읽으십시오.
ENJOY THE SOUND!
Your beyerdynamic Microphone Team
안전상의 주의사항
▶ 제품을 사용하기 전에 본 사용 설명서와 안전상의 주의사항을 전체적으로 꼼꼼히 읽어보십시오.
▶ 손상된 제품은 사용하지 마십시오.
▶ 장치에 의해 걸려 넘어지거나 장치가 손상되지 않도록 케이블을 배선하십시오.
수리는 인증을 받은 전문 작업자만 수행할 수 있습니다. 마이크를 절대로 직접 분해하지 마십시오. 고객이 분해한 장치의 경우 보증이 소멸됩니다.
▶ 제품을 비, 눈, 액체 또는 습기에 노출시키지 마십시오.
▶ 기술 자료에 명시된 조건에서만 장치를 사용하십시오.
▶ 제조사에서 승인한 액세서리 및 예비부품만사용하십시오.
▶ 청력 손상, 음향 되울림, 스피커 손상을 방지하려면 연결된 재생 장치의 볼륨을 줄이십시오.
규정에 따른 사용
본 제품 설명서의 설명과 다르게 제품을 사용하지 마십시오. 제품 및 액세서리를 규정과 다르게 사용하는 경우 beyerdynamic은 책임지지 않습니다.
책임
▶ beyerdynamic GmbH & Co. KG사는 제품을 부주의하고 부적절하게 사용하거나 제조사가 지정한 목적에 따라 제품을 사용하지 않으므로 인하여 발생한 제품 손상 또는 인명 피해에 대한 책임을 지지 않습니다.
제공 범위
▶ 1 χ 마이크 M 160
▶ 1 χ 마이크 클램프 MA-CL 25
▶ 보관 케이스
▶개별 측정 플롯
▶ 정보지 "M 시리즈 안내서"
▶ M 시리즈 기술 자료
특성
다이내믹 더블 리본 마이크
▶하이퍼 카디오이드 특성
▶따뜻하고 부드러운 사운드
높은 임펄스 충실도 및 우수한 과도 응답
▶ 독일에서 수작업으로 제작됨
사용
M 160은 유연한 활용 옵션을 자랑합니다. 타악기 및 엠프 마이킹 외에도 어쿠스틱 기타, 금관 악기 및 현악기에서도 넓은 주파수 응답과 섬세한 사운드가 돈보입니다.
M 160의 특별한 점은 폴라 패턴입니다. M 160은 리본 마이크에서는 드문 하이퍼 카디오이드 특성을 채택하여 110°에서 노이즈를 25 dB까지 줄이고 후면의 소리도 덜 포착하기 때문에 주변 소음에 덜 민감합니다. 따라서 주로 스튜디오에서뿐만 아니라 무대에서 사용하기에도 적합합니다.
M 160은 더블 리본 마이크 M 130(폴라 패턴: 8자형)과 함께 M/S 마이킹을 위해 사용할 수 있습니다.
기술 자료
| 컨버터원리 | 동적 |
| 작동 원리 | 압력 경도 수신기 |
| 주파수 특성 | 40~18,000 Hz |
| 폴라 패턴 | 하이퍼 카디오이드 |
| 1 kHz에서 후방 감쇠 | > 110도에서 25 dB |
| 감도 (0 dB = 1 V/Pa) | 1.0 mV/Pa (= -60 dBV) |
| 정격 임피던스 | 200 Ω |
| 정격 종단 임피던스 | ≥ 1000 |
| 다이어프램 | 순 알루미늄 |
| 하우징 | 황동 |
| 커넥터 | XLR, 3핀, 수 |
| 치수: | |
| 길이 | 165 mm |
| 손잡이 직경 | 23 mm |
| 헤드 직경 | 38 mm |
| 중량 | 192 g |

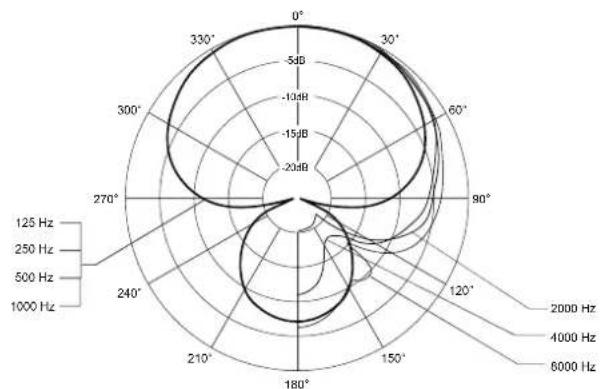

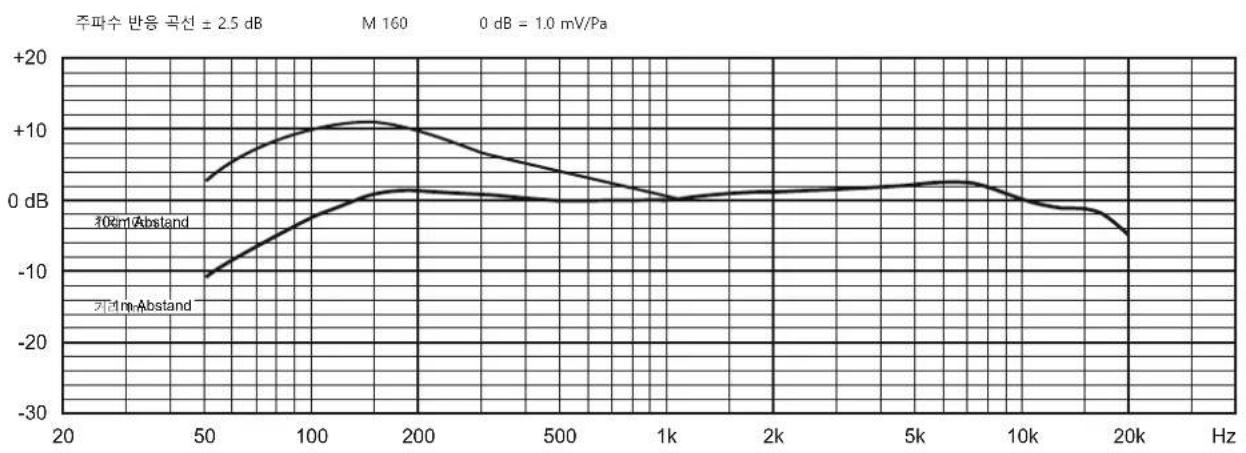

주파수 특성 & 폴라 패턴
표시된 주파수 반응 곡선 및 방사 패턴은 이 마이크에 대한 일반적인 원측정값에 해당합니다.
line
| Frequency (Hz) | Main Output Power (dB) | Primary Output Power (dB) | | -------------- | ---------------------- | ------------------------- | | 50 | -10 | 0 | | 100 | 0 | +10 | | 200 | 0 | +10 | | 1k | 0 | 0 | | 2k | 0 | 0 | | 5k | 0 | +10 | | 10k | 0 | 0 | | 20k | -10 | -10 |
radar
| Frequency | Value | |---|---| | 125 Hz | - | | 250 Hz | - | | 500 Hz | - | | 1000 Hz | - | | 2000 Hz | - | | 4000 Hz | - | | 6000 Hz | - |회로도
연결
▶ M 160 에는 3핀 XLR 커넥터가 있습니다. 적합한 마이크 케이블을 사용하여 모든 마이크 입력부에 연결할 수 있습니다.
▶ 주의: 케이블을 부주의하게 설치하면 걸려서 넘어질 위험이 있습니다. 이로 인해 사람이 부상을 입거나 마이크가 손상될 수 있습니다.
시운전
마이크 헤드 링에 있는 두 개의 주황색 점은 두 리본의 세로 축을 나타냅니다. 마이크를 삼각대에 설치할 때 일반적으로 이 축이 수직이 되도록 주의해야 합니다.
▶ 모니터 스피커 및 기타 음원이 후면(각도 약 110°)에서 마이크 측면으로 방사되도록 마이크를 배치하십시오. 이렇게 하면 110°에서 25 dB의 노이즈 제거 기능 덕분에 측면 사운드 반사와 방해가 되는 외부 사운드를 효과적으로 억제할 수 있습니다.
▶ M 160의 제공 범위에는 3/8" 나사산 삼각대용 마이크 클램프 MA-CL 25가 포함됩니다. 5/8" 나사산 삼각대의 경우 스레드 인서트를 풀어 pump 수 있습니다.
▶ 주의: 불안정하게 세워진 삼각대는 넘어질 수 있고
그 위에 설치된 마이크가 손상될 수 있습니다.
안정적으로 세우도록 유의하십시오.
관리
▶ 물에 적신 부드러운 천을 사용하여 마이크 손잡이와 헤드 부분을 청소하십시오.
▶마이크 안으로 물이 유입되지 않도록 유의하십시오.
▶용제가 포함된 세제를 사용하지 마십시오.
폐기
▶ 제품,사용 설명서 또는 포장 기호는 전기 및 전자 장치의 수명이 다하면 생활 쓰레기와 분리하여 폐기해야 함을 의미합니다.
사용한 장치는 항상 적용 규정에 따라 폐기하십시오.
▶ 자세한 내용은 지역 당국 또는 제품을 구매한 대리점에 문의하십시오.
오류 제거 및 서비스
마이크를 사용하는 동안 기술적인 문제가 있거나 추가 지침이 필요한 경우 당사의 FAQ 웹사이트를 참조하십시오. https://support.beyerdynamic.com
▶ 서비스가 필요한 경우에는 인증을 받은 전문 작업자에게 연락하십시오. 마이크를 절대로 직접 분해하지 마십시오. 이 경우에는 모든 보증 청구가 소멸됩니다. 당사 웹사이트 https://www.beyerdynamic.com에서 서비스 및 예비부품에 대한 정보를 확인할 수 있습니다.
자세한 정보
▶ 자세한 정보가 필요한 경우, 당사 웹사이트에서 확인할 수 있습니다. 제품 세부 사항 페이지
https://www.beyerdynamic.com/m-160.html 에서 사운드 샘플도 확인할 수 있습니다.
▶ 다양한 용도의 beyerdynamic 마이크에 대해 더 자세히 알고 싶은 경우, 다음 웹사이트를 방문하십시오. https://www.beyerdynamic.com/microphones-made-in-germany
품질 보증
beyerdynamic은 구매한 beyerdynamic 제품에 대해 2년의 보증 기간을 보장합니다.
정확한 보증 조건은 당사의 웹사이트
제품의 적합성에 대한 정보는 당사의 웹사이트를 참조하십시오.
