M 160 - Microphone BEYERDYNAMIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil M 160 BEYERDYNAMIC au format PDF.
| Caractéristiques techniques | Type : Microphone dynamique à double capsule |
|---|---|
| Directivité | Hypercardioïde |
| Réponse en fréquence | 40 Hz - 18 kHz |
| Sensibilité | 1.5 mV/Pa |
| Impédance de sortie | 200 Ohms |
| Connectique | Sortie XLR |
| Poids | 250 g |
| Utilisation | Idéal pour les enregistrements en studio, les performances live et les applications de diffusion. |
| Maintenance | Nettoyer régulièrement la grille avec un chiffon doux. Éviter l'exposition à l'humidité. |
| Sécurité | Ne pas exposer à des températures extrêmes ou à des chocs violents. |
| Informations générales | Microphone de haute qualité, reconnu pour sa robustesse et sa fiabilité dans des environnements professionnels. |
FOIRE AUX QUESTIONS - M 160 BEYERDYNAMIC
Questions des utilisateurs sur M 160 BEYERDYNAMIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice M 160 - BEYERDYNAMIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M 160 de la marque BEYERDYNAMIC.
MODE D'EMPLOI M 160 BEYERDYNAMIC
Consignes de sécurité 11
Contenu de la livraison....11
Caractéristiques 11
Utilisation 11
Données techniques .....12
Réponse en fréquence et directivité ....12
Schéma de câblage 12
Installation et mise en service....13
Entretien 13
Mise au rebut ....13
Dépannage et service après-vente .....13
Informations supplémentaires ....13
Garantie 13
Conformité....13
Vous avez choisi le microphone
à double ruban dynamique M 160 de beyerdynamic.
Nous vous remercions de votre
confiance dans notre série M.
Veuillez prendre le temps de lire avec attention
ces informations avant
d'utiliser l'appareil.
ENJOY THE SOUND!
Votre équipe beyerdynamic spécialisée dans les microphones
CONSIGNES DE SÉCURITÉ
Avant d'utiliser le produit, veuillez lire attentivement l'intégralité de ce mode d'emploi et les consignes de sécurité qui y sont mentionnées.
N'utilisez pas le produit lorsqu'il est endommagé.
▶ Posez le câble de manière à ce que personne ne puisse trébucher dessus et à ce que l'appareil ne puisse pas être endommagé.
Seulement du personnel qualifié agréé est autorisé à effectuer des réparations. N'ouvrez en aucun cas vous-même le microphone. La garantie est annulée pour les appareils qui ont été ouverts par le client.
N'exposez pas le produit à la pluie, à la neige, à des liquides ou à l'humidité.
Utilisez l'appareil uniquement dans les conditions indiquées dans les données techniques.
Utilisez uniquement les accessoires et les pièces de rechange agréés par le fabricant.
Diminuez le volume sonore des appareils de lecture connectés afin d'éviter des lésions auditives, des rétroactions acoustiques et des dommages des haut-parleurs.
Utilisation conforme à la destination prévue
N'utilisez pas le produit pour un autre usage que celui décrit dans ce mode d'emploi. La société beyerdynamic ne saurait être tenue responsable en cas d'utilisation non conforme du produit et des accessoires.
Responsabilité
La société beyerdynamic GmbH & Co. KG ne pourra être tenue responsable de tous dommages au produit ou de toutes blessures subies par quiconque du(e)s à une utilisation du produit négligente, incorrecte, erronée ou non conforme à l'usage indiqué par le fabricant.
CONTENU DE LA LIVRAISON
▶ 1 x microphone M 160
▶ 1 x pince de microphone MA-CL 25
▶ Coffret de rangement
▶ Certificat individuel de mesure
Fiche d'information « M Series Guide »
Données techniques de la série M
CARACTÉRISTIQUES
▶ Microphone à double ruban dynamique
▶ Caractéristique hypercardioïde
Son chaud et soyeux
Fidélité d'impulsion élevée et bonne réponse transitoire
Fabrication à la main en Allemagne
UTILISATION
Le modèle M 160 se distingue par les options d'application flexibles. En plus de l'enregistrement d'une batterie et d'un amplificateur, la large réponse en fréquence et le son élégant font qu'il est également parfait également pour les guitares acoustiques, les cuivres et les instruments à cordes.
Le modèle M 160 se distingue par sa directivité. Grâce à sa caractéristique hypercardioïde inhabituelle pour les microphones à ruban, le modèle M160 est moins sensible aux bruits de fond, car il réduit de 25 dB les bruits parasites de 110° et enregistre moins de bruits arrivant de l'arrière. Il s'intègre alors essentiellement bien au studio, mais également sur la scène.
Il est également possible d'utiliser le modèle M160 avec le microphone à double ruban M 130 (directivité : figure en huit) pour l'enregistrement M/S.
DONNÉES TECHNIQUES
Principe transducteur .... dynamique Principe de fonctionnement.... microphone à gradient de pression Réponse en fréquence .... 40 - 18 000 Hz Courbe de directivité .... hypercardioïde Atténuation arrière à 1 kHz .... >25 dB à 110° Sensibilité (0 dB = 1 V/Pa) .... 1,0 mV/Pa (= -60 dBV) Impédance nominale .... 200 Ω Impédance finale nominale .... ≥1000 Ω
Membrane ..... aluminium pur Boîtier ..... laiton Raccord ..... XLR, à 3 pôles, mâle Dimensions : Longueur ..... 165 mm Diamètre du manche ..... 23 mm Diamètre de la tête ..... 38 mm Poids ..... 192 g

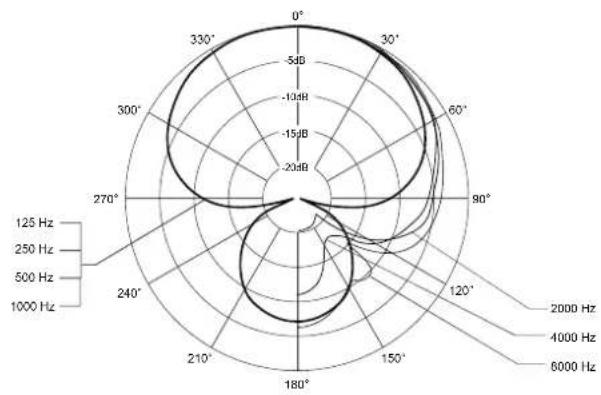

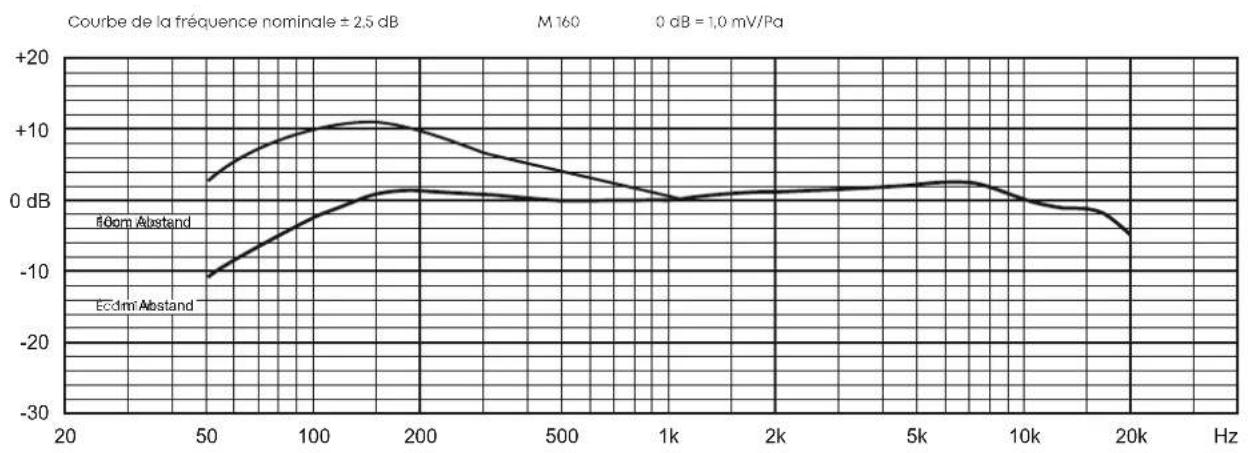

RÉPONSE EN FRÉQUENCE ET DIRECTIVITÉ
La courbe de fréquence nominale illustrée et le diagramme directionnel correspondent aux valeurs de mesure originales typiques de ce microphone.
line
| Frequency (Hz) | förm Abstand (dB) | Eccim Abstand (dB) | | -------------- | ----------------- | ------------------ | | 50 | -10 | -10 | | 100 | 0 | 0 | | 200 | 10 | 5 | | 500 | 5 | 0 | | 1k | 0 | 0 | | 2k | 0 | 0 | | 5k | 5 | 0 | | 10k | 0 | -5 | | 20k | -5 | -10 |
SCHÉMA DE CÂBLAGE
Branchement
Le modèle M 160 est équipé d'une fiche XLR à 3 pôles. Vous pouvez le connecter à n'importe quelle entrée de microphone avec un câble de microphone approprié.
Prudence : Les câbles mal posés peuvent provoquer un risque de trébuchement. Des personnes peuvent alors être blessées et le microphone peut être endommagé.
Mise en service
Les deux points orange situés sur la bague de la grille marquent l'axe longitudinal des deux rubans. Lors de l'utilisation du microphone sur des trépieds, il faut normalement faire attention à ce que cet axe soit dans le sens vertical.
Positionnez ainsi le microphone de manière à ce que les enceintes de monitoring et autres sources sonores soient placées latéralement à l'arrière (angle d'env. 110°) sur le microphone. La suppression de 25 dB des bruits parasites de 110° permet de réduire efficacement les réflexions sonores latérales et les bruits externes gênants.
Le M 160 est livré avec la pince de microphone MA-CL 25 pour les trépieds à filetage 3/8". Pour les trépieds avec un filetage de 5/8", vous pouvez dévisser l'insert fileté.
▶ Attention : Un trépied instable peut se renverser et endommager le microphone qui est installé dessus. Veillez à la stabilité du pied.
ENTRETIEN
Pour nettoyer le manche et la grille du microphone, utilisez un chiffon doux humidifié d'eau.
▶ Veillez à ce qu'aucun liquide ne s'infiltre dans le microphone.
N'utilisez pas de produits de nettoyage contenant des solvants.
MISE AU REBUT
Ce symbole représenté sur le produit, dans le mode d'emploi ou sur l'emballage indique que les appareils électriques et électroniques ne doivent pas être éliminés avec les ordures ménagères en fin de vie.
Éliminez toujours les appareils utilisés conformément aux directives applicables.
Les distributeurs d'appareils électroniques sont, en principe, tenus de reprendre gratuitement les appareils électriques/électroniques usagés. Cette obligation s'applique également en cas de vente par le biais de techniques de communication à distance.
Pour de plus amples informations, merci de vous adresser aux autorités locales ou au revendeur auprès duquel vous avez acheté le produit.
DÉPANNAGE ET SERVICE APRÈS-VENTE
Si vous rencontrez des problèmes techniques lors de l'utilisation des microphones ou si vous avez besoin d'informations complémentaires, veuillez consulter notre site Web FAQ à l'adresse
https://support.beyerdynamic.com
Si besoin est, veuillez contacter un technicien spécialisé agréé. N'ouvrez, en aucun cas, vous-même le microphone, vous risqueriez sinon de perdre vos droits de garantie. Consultez notre site Internet https://www.beyerdynamic.com pour connaître les prestations de service et les pièces de rechange.
INFORMATIONS SUPPLÉMENTAIRES
Pour de plus amples informations, veuillez consulter notre site Internet. Vous trouverez également des exemples sonores sur notre page de détails du produit https://www.beyerdynamic.com/m-160.html.
Si vous souhaitez en savoir plus sur les microphones de beyerdynamic pour les applications les plus diverses, rendez-vous sur le site https://www.beyerdynamic.com/microphones-made-in-germany
GARANTIE
beyerdynamic accorde une garantie limitée de 2 ans sur le produit beyerdynamic acheté.
Vous trouverez les conditions de garantie précises sur notre site web à l'adresse suivante
Vous trouverez des informations sur la conformité du produit sur notre site web à l'adresse suivante
