사용 설명서 M 201 BEYERDYNAMIC

Consignes de sécurité 11
Contenu de la livraison. 11
Accessoires en option. 11
11
Utilisation 12
Données techniques 12
Réponse en fréquence et directivité 12
Scheme de cablage 12
Installation et mise en service 13
Entretien 13
Mise au rebut 13
Dépannage et service après-vente 13
Informations supplémentaires 13
Garantie 13
Conformité 13

Vouvascehi le microphone dynamique abobine mobile M 201 de beyerdynamic. Nousyouremercionsde vourconfiance dans notre série M.

Vous trouvrez dans ce mode d'emploi des remarques importantes concernant l'utilisation de votre produit.

Veuillez y consacrer suffisamment de temps.

ENJOY THE SOUND!

Votre equipe beyerdynamic specialisée dans les microphones

CONSIGNES DE SECURITE

Avant d'utiliser le produit, veuillez dire attentivement l'intégrality de ce mode d'emploi et les consignes de sécurité qui y sont mentionnées.
N'utilisez pas le produit lorsqu'il est endommagé.
Posez le cable de manière à ce que personne ne puisse trabucher dessus et à ce que l'appareil ne puisse pas être endommagé.
Seulement du personnel qualifie agreé est autorisé à effectuer des réparations. N'ouvre enaucun cas vous-même le microphone.La garantie est annulée pour les apparueils qui ont ete ouverts par le client.
N'exposez pas le produit à la pluie, à la neige, à des liquides ou à l'humidité.
Utilisez l'appareil uniquement dans les conditions individues dans les données techniques.
Utilisez uniquement les accessoires et les pieces de rechange agreees par le fabricant.
Diminuez le volume sonore des apparciels de lecture connectés afin d'eviter des lesions auditives, des retroactions acoustiques et des dommages des haut-parleurs.

Utilisation conforme à la destination prévue

N'utilisez pas le produit pour un autre usage que celui décrit dans ce mode d'emploi. La société beyerdynamicne saurait etretenue responsable en cas d'utilisation non conforme du produit et des accessoires.

Responsabilité

La société beyerdynamique GmbH & Co. KG ne pourrait etre tenue responsable de tous dommages au produit ou de toutes blessures subies par quiconque du(e)s a une utilisation du produit négligente, incorrecte, erronée ou non conforme a l'usage indiqué par le fabricant.

CONTENU DE LA LIVRAISON

1x microphone M 201
1 x pince de microphone MA-CL 25
Coffret derangement
Certificate individuel de mesure
Fiche d'information « M Series Guide »
Données techniques de la série M

Options d'application flexibles
Son remarquablement clair et détaillé
Haut niveau d'intelligibilité de la parole
Caracteristique hypercardioide definié
Bobine de compensation de bourdonnement pour l'élimination des bruits parasites
Fabrication à la main en Allemagne

UTILISATION

Que ce soit dans un studio ou sur la scène - la reproduction sonore précise et la reponse en fréquence linéaire du modele M 201 engendrent un signal qui s'impose systématiquement au mix et donne toutes les possibités en matière de traitement ultérieur. Sa forme mince permet de positionner extrémement facilement le modele M 201 et aide au moins l'utilisateur à tracer le son parfait pour lui.

La caractéristique hypercardioïde et la bobine de compensation de bourdonnement font que le modele M 201 est parfaitement équipé pour contourner les bruits parasites et les retroactions. En plus, les diaphonies sont réduites le plus possible. C'est pourquoit ce microphone est un compagnon apprécié à la batterie. Le modele M 201 est apprécié à la gutare acoustique en raison de sa reproduction sonore claire et détaillée et peut également être utilisé pour le chant ou la parole.

DONNÉES TECHNIQUES

Principe transducteur dynamique
Principe de fonctionnement... microphone à gradient de pression
Courbe de directivité hypercardioide
Réponse en fréquence 40 - 18 000 Hz
Attenuation arrêté à 1 kHz >20 dB à 120 degrés
Sensibilité (0 dB = 1 V/Pa) 1,2 mV/Pa (= -58 dBV)
Réduction du champ magnétique >18 dB à 50 Hz
Impedance nominale 200 Ω
Impedance finale nominale ≥ 1000 Ω

Membrane Hostaphan Boitier laiton Connecteur XLR, a 3 pOles, male Dimensions: Longueur 147 mm Diametre du manche 24 mm Diametre de la tete 24 mm Poids 228 g

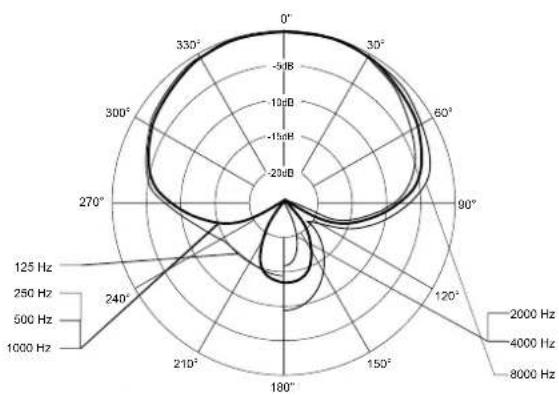

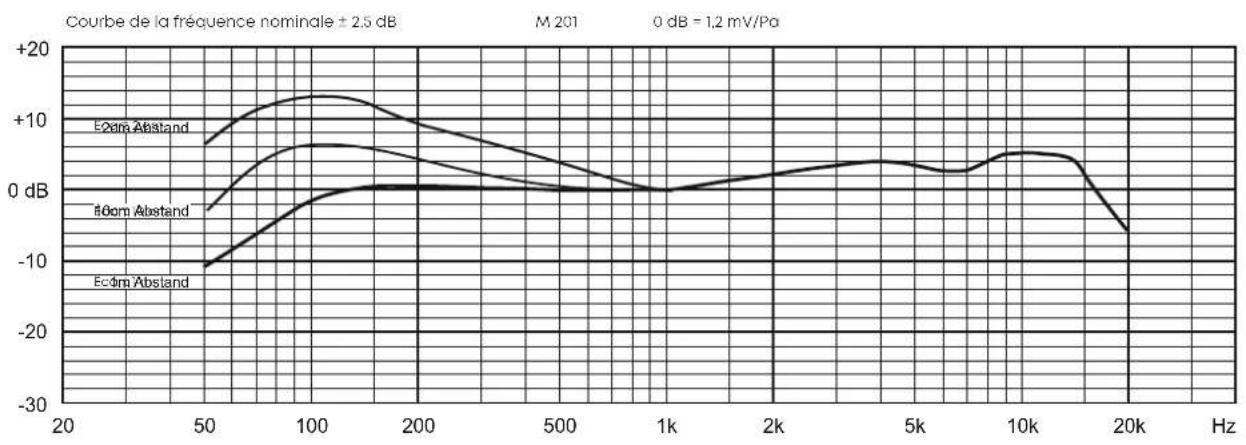

Réponse en Fréquence et DIRECTIVITE

La courbe de fréquence nominale illustrée et le diagramme directionnel correspondant aux valeurs de mesure originales typiques de ce microphone.

SCHEMA DE CÁBLAGE

INSTALLATION ET MISE EN SERVICE

Branchement

Le modele M 201 est equiped'une fiche XLR à 3 pôles.
Voussous pouvez le connecter à n'importe qu'elle entree de microphone avec un cable de microphone approprié.
Prudence: Les cables mal posés peuvent provoquer un risque de trèbuchement. Des personnes peuvent alors être blessées et le microphone peut être endommagé.

Mise en service

Le modele M 201 a une caractéristique hypercardioide et se caractérisé par sa protection maximale contre la rétroaction.
Afin d'eviter le plus possible les retroactions et autres bruits parasites, vous devriez positionner le microphone de maniere a ce que les enceintes de monitoring et autres sources sonores soient placées lateralement à l'arriere (angle d'env. 120^ ) sur le microphone.
Le M 201 est livré avec la pince de microphone MA-CL 25 pour les trépieds à filetage 3/8 . Pour les trépieds avec un filetage de 5/8 , vous pouvez dévisser l'insert filtré.
Attention: Un trèpied instable peut se renverser et endommager le microphone qui est installé dessus. Veillez à la stabilité dupied.

ENTRETIEN

Pour nettoyer le manche et la grille du microphone, utilisez un chiffon doux humidifié d'eau.
Veillez à ce qu'aucun liquide ne s'infiltré dans le microphone.
N'utilise pas de produits de nettoyage contenant des solvants.

MISE AU REBUT

Ce symbole représenté sur le produit, dans le mode d'emploi ou sur l'emballage indique que les apparciels électriques et électroniques ne doivent pas été éliminés avec les ordures menagères en fin de vie.
Éliminez toujours les apparciels utilisés conformément aux directives applicables.
- Les distributeurs d'appareils électroniques sont, en principe, tenus de reprendre gratuitement les apparèils électriques/électroniques usages. Cette obligation s'applique également en cas de vente par le biais de techniques de communication à distance.
Pour de plus amples informations, merci de vous adresser aux autorités locales ou au revendeur auprès duquel vous avez acheté le produit.

DéPANNAGE ET SERVICE APRès-VENTE

Si vous rencontres des problèmes techniques lors de l'utilisation des microphones ou si vous avez besoin d'informations complémentaires, veuilles consulter notre site Web FAQ à l'adresse https://support.beyerdynamic.com
Si besoin est, veuillez contacter un technicien spécialise agreé. N'ouvrez, enaucun cas, vous-meme le microphone, vous risqueriez sinon de perdre vos droits de garantie.Consultez notre site Internet https://www.beyerdynamic.com pour connaître les prestations de service et les pieces de rechange.

INFORMATIONS SUPPLEMENTaires

Pour de plus amples informations, veuillez consulter notre site Internet. Vous trouverez également des exemples sonores sur notre page de détails du produit https://www.beyerdynamic.com/m-201.html
Si vous souhaitez en savoir plus sur les microphones de beyerdynamic pour les applications les plus diverses, rendez-vous sur le site https://www. beyerdynamic.com/microphones-made-in-germany

GARANTIE

beyerdynamic accorde une garantie limitee de 2 ans sur le produit beyerdynamic achete.
Voutrouvez les conditions de garantie precises sur notre site web a l'adresse suivante https://www. beyerdynamic.com/service/warranty

CONFORMITE

Vous trouvez des informations sur la conformite du produit sur notre site web a l'adresse suivante https:// www.beyerdynamic.com/downloads
