BEDIENUNGSANLEITUNG M 201 BEYERDYNAMIC
User Manual Bedienungsanleitung
Mode d'emploi | Instrucciones de uso
音歌 皂皂 見取极说明書 使用说明书
CONTENTS
Sicherheitshinweise 7
Lieferumfang. 7
Optionales Zubehor 7
Merkmale. 7
Anwendung 8
Technische Daten 8
Frequenzgang & Richtcharakteristik 8
Schaltbild 8
Installation und Inbetriebnahme 9
Pflege 9
Entsorgung. 9
Fehlerbehebung und Service 9
Weiterfuhrende Informationen 9
Garantie 9
Konformitat 9

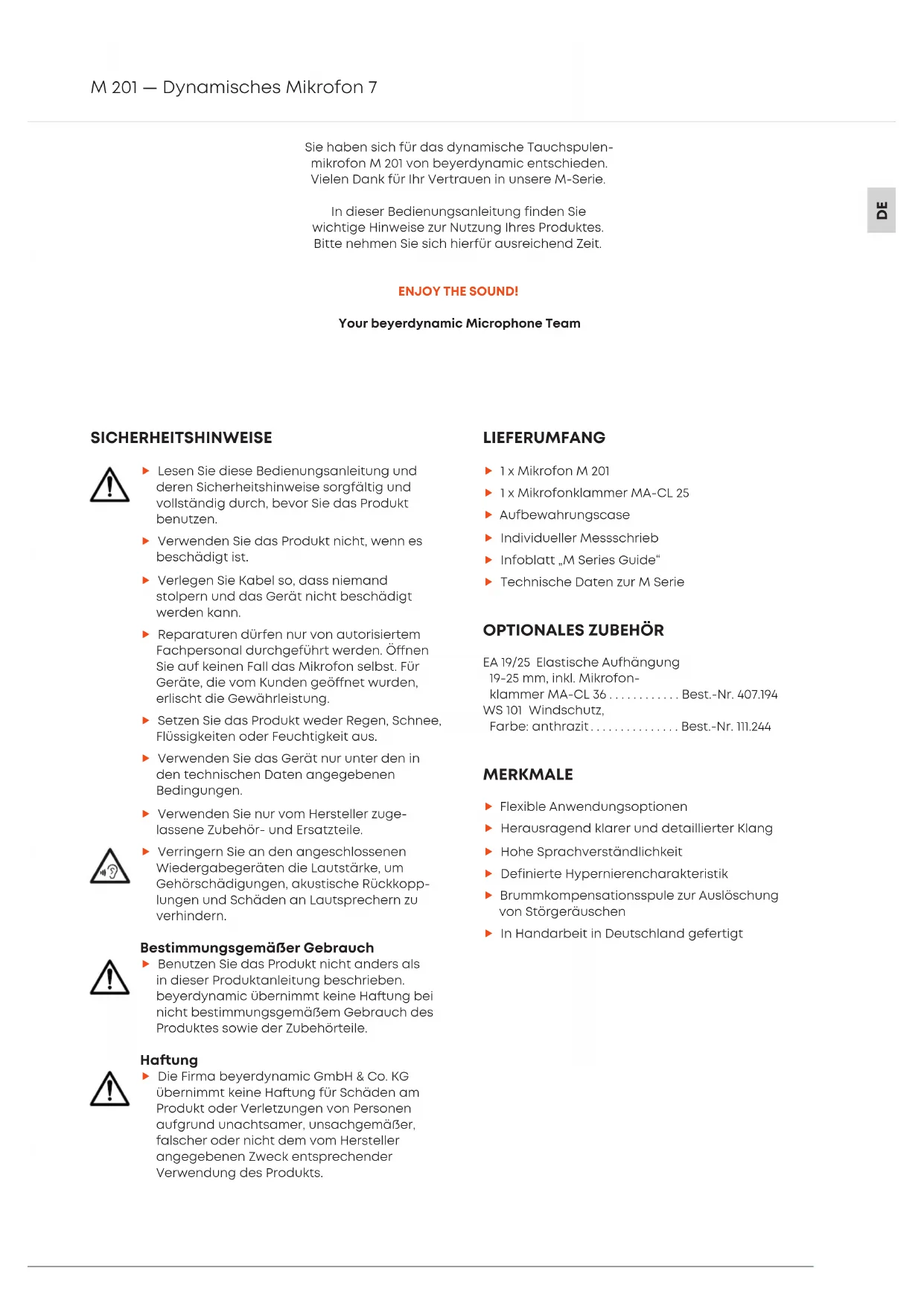

Sie haben sich für das dynamische Tauchspulenmikrofon M 201 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen in unsere M-Serie.
In dieser Bedienungsanleitung finden Sie wichtige Hinweise zur Nutzung Ihres Produktes.itte erhnen Sie sich hierfür ausreichend Zeit.
ENJOY THE SOUND!
Your beyerdynamic Microphone Team
SICHERHEITSHINWEISE
Lesen Sie diese Bedienungsanleitung und deren Sicherheitshinweise sorgfältig und vollständig durch, bevor Sie das Produkt benutzen.
- Verwenden Sie das Produkt nicht, wenn es beschädigt ist.
Verlegen Sie Kabel so, dass niemand stolpern und das Gerät nicht beschädigt werden kann.
Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Öffnen Sie auf keinen Fall das Mikrofon selbst. Für Geräte, die vom Kunden geöffnet wurden, erlischt die Gewährleistung.
- Setzen Sie das Produkt weder Regen, Schnee, Flüssigkeiten oder Feuchtigkeit aus.
- Verwenden Sie das Gerät nur unter den in den technischen Daten angegebenen Bedingungen.
Verwenden Sie nur vom Hersteller zugelassene Zubehör- und Ersatzteile.
Verringern Sie an den angeschlossenen Wiedergabegeräten die Lautstärke, um Gehorschädigungen, akustische Rückkopplungen und Schaden an Laatsprechern zu verhindern.
Bestimmungsgemäßer Gebrauch
Benutzen Sie das Produkt nicht anders als in dieser Produktanleitung beschreiben. beyerdynamie übernimmt keine Haftung bei nicht bestimmungsgemäßem Gebrauch des Produktes sowie der Zubehörteile.
Haftung
Die Firma beyerdynamie GmbH & Co. KG übernimmt keine Haftung fur Schaden am Produkt oder Verletzungen von Personen aufgrund unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.
LIEFERUMFANG
1x Mikrofon M 201
1x Mikrofonklammer MA-CL 25
Aufbewahrungscase
Individueller Messschrieb
Infoblatt, M Series Guide
Technische Daten zur M Serie
OPTIONALES ZUBEHÖR
EA 19/25 Elastische Aufhängung
19-25 mm, inkl. Mikrofon-klammer MA-CL 36...Best.-Nr.407.194
WS 101 Windschutz, Farbe:anthrazit...Best.-Nr.111.244
MERKMALE
Flexible Anwendungsoptionen
Herausragend klarer und detailierter Klang
Hohe Sprachverständlichkeit
Definierte Hypernierencharakteristik
Brummkompensationspule zur Auslösung von Störgeräuschen
In Handarbeit in Deutschland gefertigt
ANWENDUNG
Ob im Studio oder auf der Bühne - die prazise Klangwiedergabe und der lineare Frequenzgang des M 201 führen zu einem Signal, welches sich consequent im Mix durchsetzt und in Sachen Nachbearbeitung alle Moglichkeiten offenlässt. Durch seine schmale Bauformlässt sich das M 201 außer dem einfach positionieren und Unterstützung den Anwender so bestmöglich auf der Suche nach seinem perfekten Sound.
Dank Hypernierencharakteristik und Brummkompensationspule ist das M 201 bestens gerüstet, um Storschall und Rückkopplungen erfolgreich aus dem Weg zu gehen. Außen dem werden Übersprechungen bestmöglich gemindert. Auch deshalb ist diese Mikrofon ein beliebter Begleiter am Schlagzeug. Das M 201 wird an der Akustikgitarre aufgrund seiner klaren und detailierten Klangwiedergabe geschätzt und kann auch für Gesang oder Sprache eingesetzt werden.
TECHNISCHE DATEN
Wandlerprinzip. Dynamisch
Arbeitsprinzip. Druckgradientenempfänger
Richtcharakteristik. Hyperniere
Übertragungsbereich. 40 - 18.000 Hz
Rückwartsdampfung bei 1 kHz. >20 dB bei 120°
Empfindlichkeit (0 dB = 1 V/Pa) 1,2 mV/Pa (= -58 dBV)
Magnetfeldunterrückung. >18 dB bei 50 Hz
Nennimpedanz. 200 Ω
Nennabschlussimpedanz. ≥ 1000 Ω
Membrane Hostaphan Gehause Messing Anschlussstecker XLR,3-pol,male Abmessungen: Lange 147 mm Schaftdurchmesser 24mm Kopfdurchmesser 24 mm Gewicht 228g

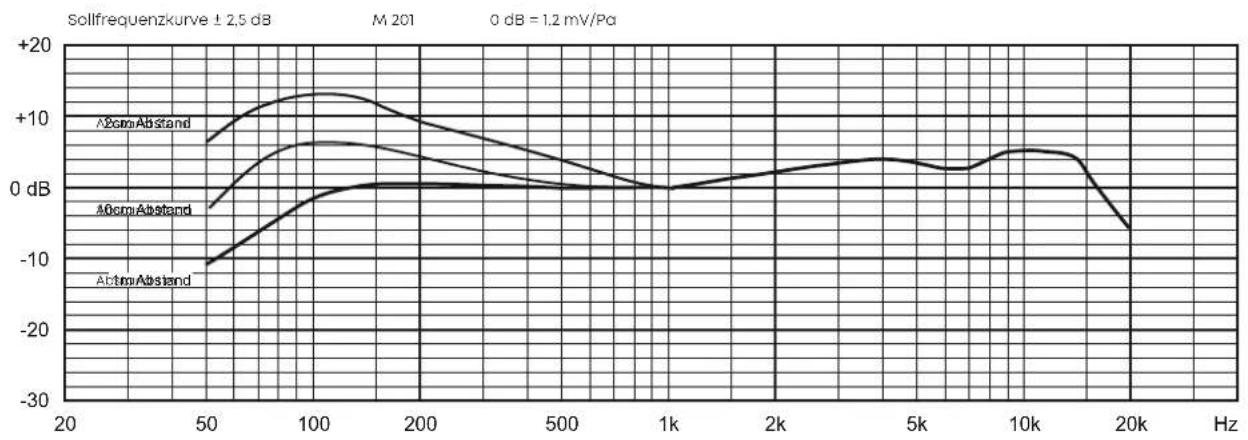

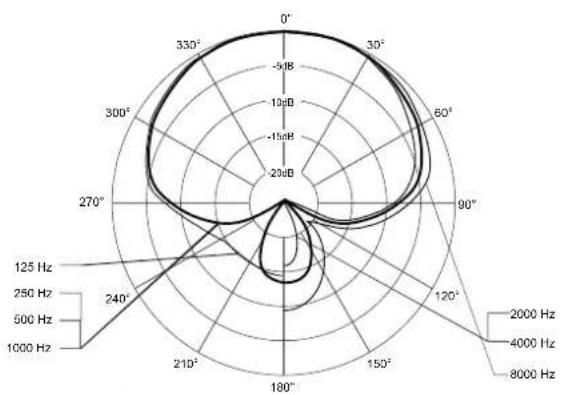

FREQUENZGANG & RICHTCHARACTERISTIK
Die abgebildete Sollfrequenzkurve und das Richtdiagramm entsprechen den für these Mikrofon typischen Originalmesswerten.
SCHALTBILD
INSTALLATION UND INBETRIEBNAHME
Anschluss
Das M 201 ist mit einem 3-poligen XLR-Stecker ausgestattet. Sie können es an jeder Mikrofoneingang mit einem geeigneten Mikrofonkabel anschließen.
Vorsicht: Unachtsam verlegte Kabel stellen eine Stolpergefahr dar. Personen können dadurch verletzt und das Mikrofon beschädigt werden.
Inbetriebnahme
Das M 201 hat eine Hypernierencharakteristik und zeitnet sich durch seine hohe Rückkopplungssicherheit aus.
Um Rückkopplungen und andere Störgeräusche bestmöglich zu vermeiden, sollen den Sie das Mikrofon so positionieren, dass Monitorboxen und andere Schallquellen seitlich von hinten (Winkel ca. 120^ ) auf das Mikrofon strahlen.
Zum Lieferumfang des M 201 gehört die Mikrofon-klammer MA-CL 25 für Stative mit 3 / 8" -Gewinde. Für Stative mit 5 / 8" -Gewinde konnen Sie den Gewinde-einsatz herausschrauben.
Achtung: Ein Stativ mit unsicherem Stand kann umfallen und ein darauf montiertes Mikrofon beschädigten. Achten Sie auf einen stabilen Stand.
PFLEGE
Verwenden Sie zum Reinigen des Mikrofonschafts und Korbes ein mit Wasser befeuchtetes, weiches Tuch.
Achten Sie daraufuf, dass kein Wasser in das Mikrofon eindringt.
Verwenden Sie keine Lösungsmittelhaltigen Reiniger.
ENTSORGUNG
- Dieses Symbol auf dem Produkt, in der Bedienungsanleitung oder auf der Verpackung bedeutet, dass die elektrischen und elektronischen Geräte am Ende ihrer Lebensdauer gesondert vom Hausmüll entsorgt werden müssen.
Benutzte Geräte immer gemäß den geltenden Vorschriften entsorgen. - Handler für Elektronikgeräte sind grundsätzlich zur unentgeltlichen Rücknahme von Elektro-/Elektronik-Altgeräten verpflichtet. Die Verpflichtung besteht auch bei Vertrieb über Fernkommunikationsmittel.
Fur weitere Informationenitte an dieortlichen Behörden oder an den Handler wenden, bei dem das Produkt erworben wurde.
FEHLERBEHEBUNG UND SERVICE
Sollten Sie technische Probleme während der Nutzung der Mikrofone haben oder eine weitere Anleitung besteht, besuchen Sieitte unsere FAQ-Website unter https://support.beyerdynamic. com
Im Servicefall wenden Sie sichitte an autorisiertes Fachpersonal. Offnen Sie das Mikrofon auf keinen Fall selbst, Sie konnten sonst alle Garantieansprüche verlieren. Informieren Sie sich auf unserer Website https://www.beyerdynamic.de über Serviceleistungen und Ersatzteile.
WEITERFÜHRENDE INFORMATIONEN
Sollten Sie weiterfuhrende Informationen benötigen, besuchen Sieitte unsere Website. Auf unserer Produktdetailseite https://www.beyerdynamic.de/m-201.htmlfindenSieauchSoundSamples.
Wenn Sie mehr über Mikrofone von beyerdynamik für unterscheidlichste Anwendungen erfahren möchten, besuchen Sie https://www.beyerdynamik.de/mikrofone-made-in-germany
GARANTIE
beyerdynamic gewährt eine eingeschränkte Garantie von 2 Jahren auf das gekaufte beyerdynamic Produkt. Die genauen Garantiebedingungen finden Sie auf unserer Website unter https://www.beyerdynamic.de/service/garantie
KONFORMITÄT
Informationen zur Konformität des Produkts finden Sie auf unserer Website unter https://www.beyerdynamic.com/downloads
SOMMAIRE
Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com
Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
EN-DE-FR-ES-KO-JA-ZH1M160(09.23)
