BEDIENUNGSANLEITUNG MC 930 BEYERDYNAMIC

Einstellen der Vordampfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1. Einstellen der Tiefenabsenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pflege . 5

Service . 5

Ausfuhrungen. 6

Zubehör optional. 6

Entsorgung . 7

Technische Daten. 8

Frequenzkurven. 22

Richtdiagramme . 25

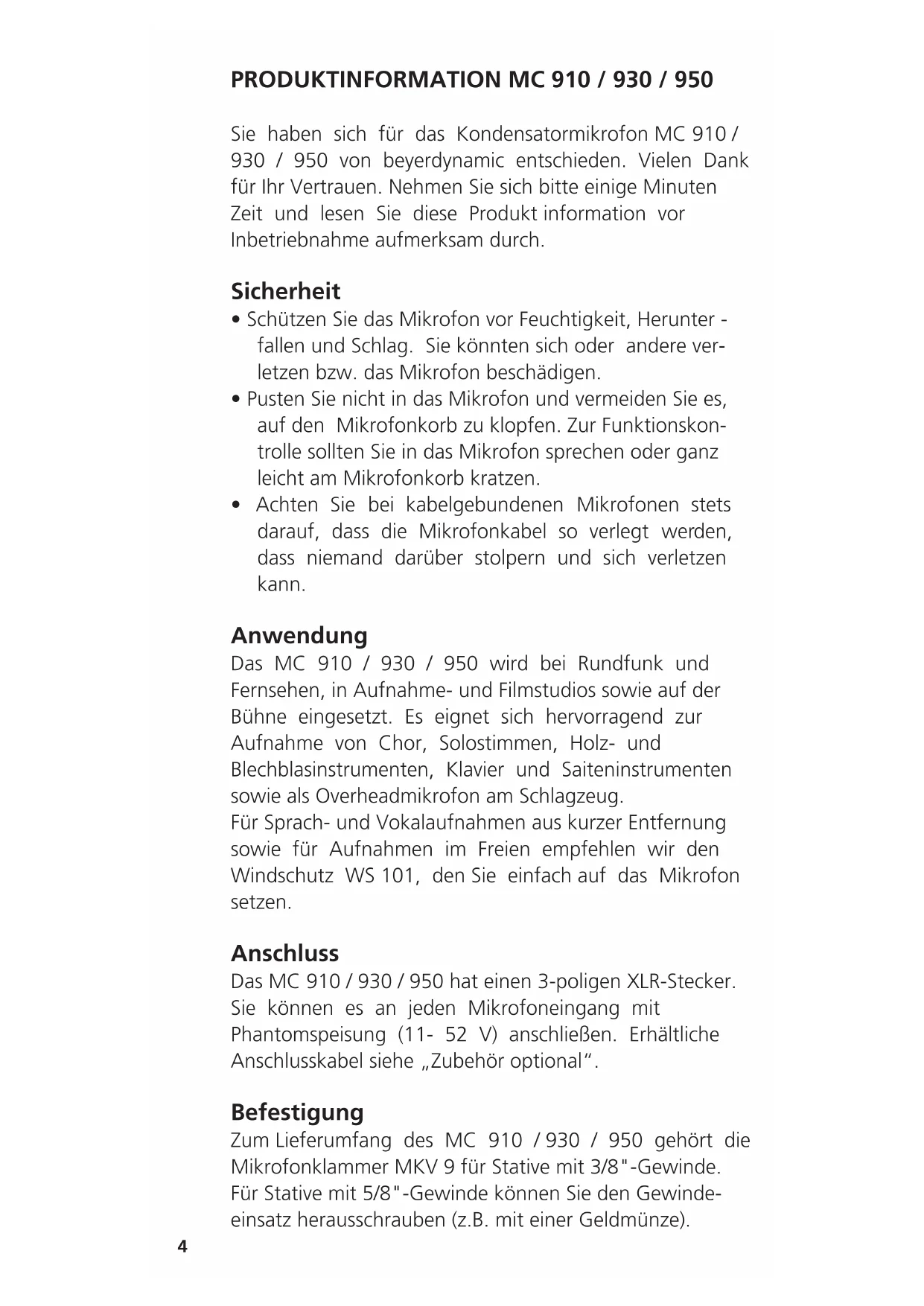

PRODUCT INFORMATION MC 910 / 930 / 950

Sie haben sich für das Kondensatormikrofon MC 910 / 930 / 950 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sichitte einzelte Minuten Zeit undlesen Sie diese Produkt information vor Inbetriebnahme aufmerksam durch.

Sicherheit

• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen und Schlag. Sie konnten sich oder andere verletzen bzw. das Mikrofon beschädigen.
• Pusten Sie nicht in das Mikrofon und vermeiden Sie es, auf den Mikrofonkorb zu klopfen. Zur Funktionskontrolle sollen den Sie in das Mikrofon sprechen oder gazlich am Mikrofonkorb kratzen.
• Achten Sie bei kabelgebundenen Mikrofonen stets darauf, dass die Mikrofonkabel so verlegt werden, dass niemand darüber stolpern und sich verletzen kann.

Anwendung

Das MC 910 / 930 / 950 wird bei Rundfunk und Fernsehen, in Aufnahme- und Filmstudios sowie auf der Bühne eingesetzt. Es eignet sich hervorragend zur Aufnahme von Chor, Solostimmen, Holz- und Blechblasinstrumenten, Klavier und Saitininstrumenten sowie als Overheadmikrofon am Schlagzeug.

Für Sprach- und Vokalaufnahmen aus kurzer Entfernung sowie für Aufnahmen im Freien empfehlen wir den Windschutz WS 101, den Sie einfach auf das Mikrofon setzen.

Anschluss

Das MC 910 / 930 / 950 hat einen 3-poligen XLR-Stecker. Sie können es an jeder Mikrofoneingang mit Phantomspeisung (11-52 V) anschließen. Erhaltliche Anschlusskabel siehe „Zubehör optional".

Befestigung

Zum Lieferumfang des MC 910 / 930 / 950 führt die Mikrofonklammer MKV 9 für Stative mit 3/8"-Gewinde. Für Stative mit 5/8"-Gewinde können Sie den Gewinde-einsatz herausschrauben (z.B. mit einer Geldmünze).

Zur Befestigung mit der MKV 9 drücken Sie das Mikrofon MC 910 / 930 / 950 einfach zwischen die beiden elastischen Backen der Mikrofonklammer. Die Mikrofon -klammer ist drehbar.

Einstellen der Vordämpfung

Bei hohenen Schalldrücken konnen Sie mit dem rechten Schiebeschalter auf der Vorderseite des Mikrofons eine Vordämpfung von 15 dB zuschalten (Aufdruck -15 dB).

Einstellen der Tiefenabsenkung

Wird ein Richtmikrofon (Druckgradientenempfänger) für Aufnahmen aus kurzer Entfernung eingesetzt, entstehen eine physikalisch bedingte Anhebung der tieffrequenten Schallanteile, die als Nahbesprechungseffekt bezeichnet wird. Zum Ausgleich theses Effektes haben das MC 930 und MC 950 auf der Vorderseite (links) eine zuschaltbare Tiefenabsenkung unterhalb von 250 Hz mit 6 dB je Oktave. Beim MC 910 kann mit diesen Schalter der tonale Charakter des Mikrofons geändert werden.

Pflege

Zum Reinigen der metallischen Oberflächeephenmen Sie ein feuchtes,weiches Tuch.Bei Bedarf konnen Sie ein mildes Reinigungsmittel (z.B.Geschirrspulmittel) verwenden, auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf,dass kein Wasser in das Mikrofon lauft.

Den Windschutz WS 101 können Sie in klarem Wasser reinigen. Vor dem)nachsten Gebrauch sollte er vollständig trocken sein.

Service

Im Servicefall wenden Sie sichitte an autorisiertes Fach personal. Versuchen Sie auf keinen Fall das Mikrofon selbst zu reparieren, Sie konnten sonst alle Garantieansprüche verlieren.

Ausführungen

Bez. Beschreibung Best.-Nr.

MC 910 Kondensatormikrofon,
Kugel, mit Mikrofonklammer
MKV 9 mit 3/8" - 5/8"
Innengewinde,
für Schaft 19 - 21 mm .499.986

MC 930 Kondensatormikrofon, Niere, mit Mikrofonklammer MKV 9 mit 3/8" - 5/8"- Innengewinde, fur Schaft 19 - 21 mm .465.267

MC 930 Stereo-Set mit 2 gepaarten
MC 930, 2 x EA 19/25 und
2 x WS 53 im Kunststoffkoffer .471.968

MC 950 Kondensatormikrofon,
Superniere, mit Mikrofonklammer
MKV 9 mit 3/8" - 5/8"
Innengewinde,
für Schaft 19 - 21 mm .499.862

Zubehör optional

Windschutz

WS 101 Windschutz, anthrazit .111.244
WS 53 Windschutz, Klein, anthrazit .436.607

Mikrofonklammer

EA 19/25 Elastische Aufhängung
19 - 25 mm, incl.
Mikrofonklammer MKV 11 . . . .407.194
MAV 800 Clip 3/8" zum Abhängen von
Mikrofonen (von Decke) . . . . .448.133

Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist daraufhin.

Technische Daten

Type:	MC 910	MC 930	MC 950
Wandlerprinzip:	Kondensator	Kondensator	Kondensator
Akustische Arbeitswise: Druckempfänger Druckgradientenempfänger Druckgradientenempfänger
Übertragungsbereich: 30 - 20.000 Hz 40 - 20.000 Hz 40 - 20.000 Hz
Richtcharakterisktik: Kugel		Niere Superniere
Feldleerlaufübertragungsfaktor bei 1 kHz: 25 mV/Pa = -32 dBV 30 mV/Pa = -30,5 dBV			35 mV/Pa = -29 dBV
Nennimpedanz: 180 Ω		180 Ω180 Ω
Nennabschlussimpedanz:	1000 Ω1000 Ω1000 Ω
Grenzschalldruckpegel bei 1 kHz: mit Vordämpfung:	127 dB142 dB	125 dB140 dB	124 dB139 dB
Geräuschspannungsabstand bez. auf 1 Pa: 69 dB	71 dB	72 dB
A-bewerteter Äquivalentschall- druckpegel:	18 dB	16 dB	15 dB

Type:	MC 910	MC 930	MC 950
Tiefenabsenkung: schaltbar, 6 dB/Oktave bei 250 Hz	schaltbar, 6 dB/Oktave bei 250 Hz	schaltbar, 6 dB/Oktave bei 250 Hz
Spanningsversorgung: 11 - 52 V Phantomspeisung 11 - 52 V Phantomspeisung			11 - 52 V Phantomspeisung
Stromaufnahme:	4,6 mA	4,6 mA 4,6 mA
Anschlussstecker: 3-pol. XLR 3-pol. XLR 3-pol. XLR
AbmessungenLänge:Durchmesser:	128 mm21 mm	128 mm21 mm	128 mm21 mm
Gewicht: 115 g 115 g			115 g

PRODUCT INFORMATION MC 910 / 930 / 950

beyerdynamic GmbH & Co. KG Theresienstraße 8

74072 Heilbronn · Germany

Phone [phone]·[e-mail]

Weitere Vertriebspartner weltweit finden Sie im Internet unter

www.beyerdynamic.com

Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
