| Caractéristique | Détails |
|---|---|
| Type de microphone | Microphone à condensateur |
| Directivité | Cardioïde |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Sensibilité | 25 mV/Pa |
| Impedance de sortie | 200 Ohms |
| Niveau de pression acoustique maximal | 140 dB SPL |
| Alimentation | 48 V Phantom |
| Utilisation recommandée | Enregistrement studio, voix, instruments acoustiques |
| Maintenance | Nettoyer régulièrement la grille, éviter l'humidité |
| Sécurité | Ne pas exposer à des températures extrêmes ou à l'humidité |
| Informations générales | Idéal pour les professionnels de l'audio et les studios d'enregistrement |
FOIRE AUX QUESTIONS - MC 930 BEYERDYNAMIC
Questions des utilisateurs sur MC 930 BEYERDYNAMIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice MC 930 - BEYERDYNAMIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MC 930 de la marque BEYERDYNAMIC.
MODE D'EMPLOI MC 930 BEYERDYNAMIC
Réglage de la pré-atténuation. Page 17
Réglage de l'atténuation des basses Page 17
Entretien. Page 17
Service après-vente. 17
Modles. Page 18
Accessoires en option. Page 18
Evacuation. Page 19
Courbes de fréquence. Page 22
Diagrammes de directivité Page 25

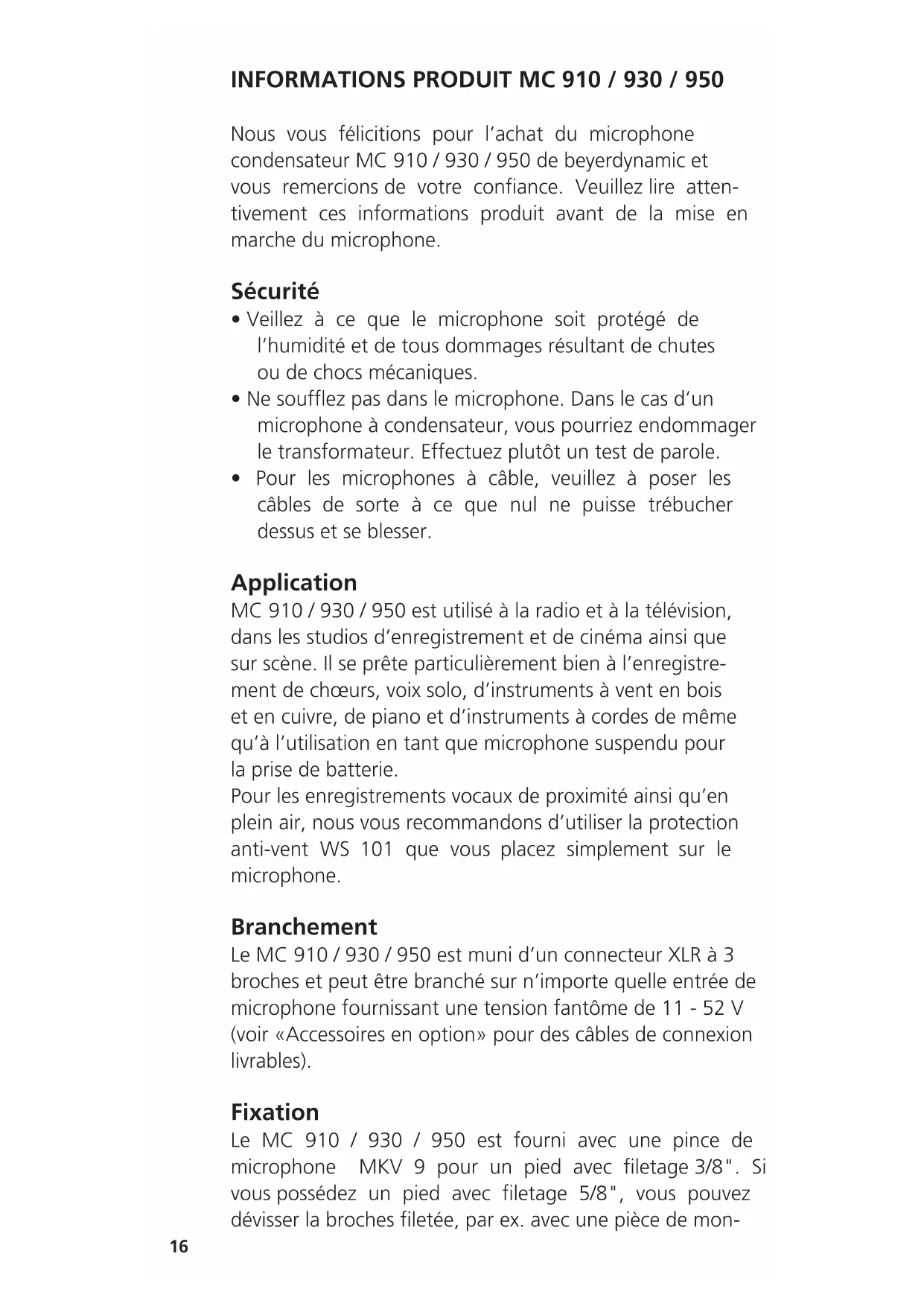

PRODUKTINFORMATIONMC910/930/950
Nous vous félicitions pour l'achat du microphone condensateur MC 910 / 930 / 950 de beyerdynamic et vous remercions de votre confiance. Veuillez dire attentivement ces informations produit avant de la mise en marche du microphone.
Sécurité
Veillez à ce que le microphone soit protégé de l'humidité et de tous dommages resultant de chutes ou de chocs mécaniques.
- Ne soufflez pas dans le microphone. Dans le cas d'un microphone à condensateur, vous pourriez endommager le transformateur. Effectuez plutôt un test de parole.
- Pour les microphones à cable, veuillez à poser les cables de sorte à ce que nul ne puisse trabucher dessus et se blesser.
Application
MC 910 / 930 / 950 est utilisé à la radio et à la télévision, dans les studios d'enregistrement et de cinéma ainsi que sur scène. Il se préte particulièrement bien à l'enregistrement de chœurs, voix solo, d'instruments à vent en bois et en cuivre, de piano et d'instruments à cordes de même qu'à l'utilisation en tant que microphone suspendu pour la prise de batterie.
Pour les enregistrements vocaux de proximité ainsi qu'en plein air, nous vous recommendons d'utiliser la protection anti-vent WS 101 que vous placez simplement sur le microphone.
Branchement
Le MC 910 / 930 / 950 est muni d'un connecteur XLR à 3 broches et peut être branché sur n'importequelle entrée de microphone fournissant une tension fantôme de 11 - 52 V (voir «Accessoires en option» pour des câbles de connexion livrables).
Fixation
Le MC 910 / 930 / 950 est fourni avec une pince de microphone MKV 9 pour un pied avec filetage 3/8" . Si vous possédez un pied avec filetage 5/8" , vous pouvez dévisser la broches filétée, par ex. avec une piece de mon
naie.
Pour fixer le MC 910 / 930 / 950 avec la pince MKV 9, veuilles simplement pousser le micro dans cette pince qui peut être tourné.
Réglage de la pré-atténuation
Pour des pressions acoustiques plus élevées, vous pouvez raccorder une pré-atténuation de 15 dB à l'aide de l'interrupteur à couilse de droite, situé sur l'avant du microphone (impression -15 dB).
Réglage de l'atténuation des basses
Lors de l'utilisation d'un microphone directionnel (récepteur à gradient de pression) pour des enregistements à faible distance de la source sonore, on observe une augmentation des graves due aux lois de la physique, appelée effet de proximité. Pour compenser cet effet, MC 930 et MC 950 sont dotés sur la face avant (gauche) d'un dispositif commutable d'atténuation des basses à 250Hz avec respectivement 6 dB par octave. Sur le modele MC 910, cet interrupteur permet de modifier le caractère sonore du microphone.
Entretien
Pour nettoyer les surfaces métalliques, veuillez utiliser un tissu doux humidifié. Si nécessaire, vous pouvez ajouter un produit de nettoyage doux (par ex. produit pour vaisselle), mais enaucun cas des produits détergeants. Veillez à ce que toute déténration de l'eau dans le microphone soit évitée.
Le dispositif anti-vent WS 101 peut être nettoyé avec de l'eau claire. Séchez-le avant la remise.
Service après-venture
En cas de nécessité veuilles vous adresser à un technicien beyerdynamic autorisé. N'ouvre jamais le microphone, vous risquerez sinon de perdre vous droits de garantie.
Modèles
Mod.Description Art. N^
MC 910 Microphone condensateur, omnidirectionnel, avec pince de microphone MKV 9 avec filetage interieur 3 / 8'' - 5 / 8'' pour corps de 19 - 21 mm . . . . .499.986
MC 930 Microphone condensateur,
cardioïde, avec pince de
microphone MKV 9 avec
filetage interieur 3/8" - 5/8",
pour corps de 19 - 21 mm . . . . .465.267
MC 930 Stereo-Set avec 2 MC 930 adaptés,
2 x EA 19/25 et
2 x WS 53 dans
une valise plastique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MC 950 Microphone condensateur,
supercardiode, avec pince de
microphone MKV 9 avec
filetage interieur 3/8" - 5/8",
pour corps de 19 - 21 mm . . . . .499.862
Accessoires en option
Bonnette anti-vent
EA 19/25 Suspension elastique pour corps de 19 - 25 mm, avec pince de microphone MKV 11 .407.194
MAV 800 Clip 3/8" pour installation
suspendu de microphones
(de la plafond) .448.133
Evacuation
Ce symbole sur le produit, l'emballage ou dans le manuel signifie que votre équipement électrique etlectronique doit être, en fin de vie, jeté séparement de vos déchets menages. Il existe en France des systèmes de collectédifférents pour les déchets recyclables. Pour plus d'information, veuillez contacter les autorités locales ou le revendeur chez qui vous avez acheté le produit.
| Type: | MC 910 | MC 930 | MC 950 |
| Type de transducteur: | Condensateur | Condensateur | Condensateur |
| Principe de fonctionnement acoustique: Pression | Gradient à pression Gradient à pression | ||
| Bande passante: 30 - 20.000 Hz 40 - | 20.000 Hz 40 - 20.000 Hz | ||
| Directivité: Omnidirectionelle | Cardioïde Supercardiode | ||
| Efficacité en champs libre, 1 kHz: 25 | mV/Pa = -32 dBV | 30 mV/Pa = -30,5 dBV | 35 mV/Pa = -29 dBV |
| Impédance nom. 180 Ω 180 Ω 180 Ω | |||
| Impédance de charge: | 1000 Ω 1000 Ω | 1000 Ω | |
| Pression sonore max. 1 kHz: avec pré-atténuation: | 127 dB 142 dB | 125 dB 140 dB | 124 dB 139 dB |
| Rapport signal-bruit, 1 Pa: 69 dB 71 dB 72 dB | |||
| Pression sonore, ponderée A: | 18 dB | 16 dB 15 dB | |
français
| Type: | MC 910 | MC 930 | MC 950 |
| Atténuation des basses: commutable | 6 dB/octave à 250 Hz | commutable, 6 dB/octave à 250 Hz | commutable, 6 dB/octave à 250 Hz |
| Alimentation: 11 - 52 V fantôme 11 | 52 V fantôme | 11 - 52 V fantôme | |
| Courant: | 4,6 mA | 4,6 mA 4,6 mA | |
| Connecteur: XLR à 3 broches XLR à 3 | broches XLR à 3 broches | ||
| Dimensions | |||
| Longueur: | 128 mm | 128 mm | 128 mm |
| Diamètre: | 21 mm | 21 mm | 21 mm |
| Poids: 115 g 115 g | 115 g |
Frequenzkurven / Frequency Response Curves / Courbes de fréquence

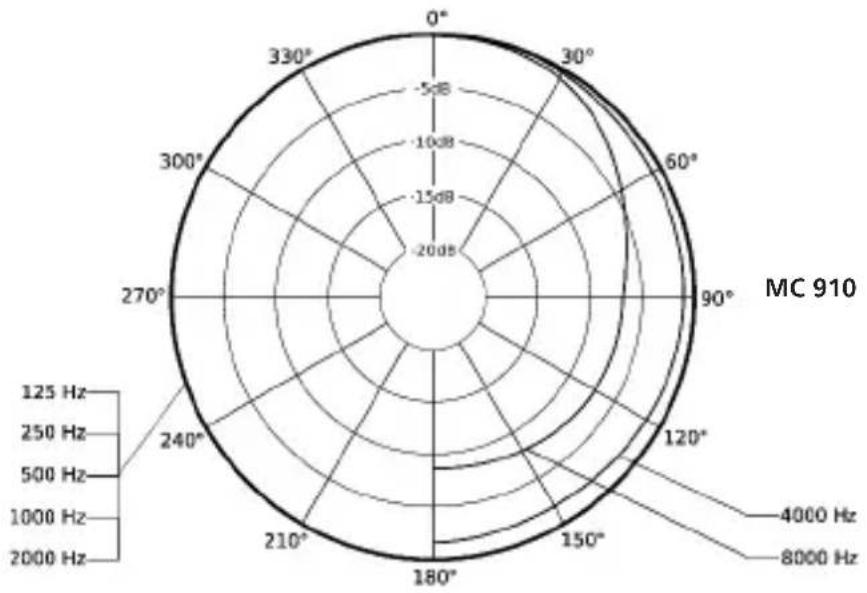

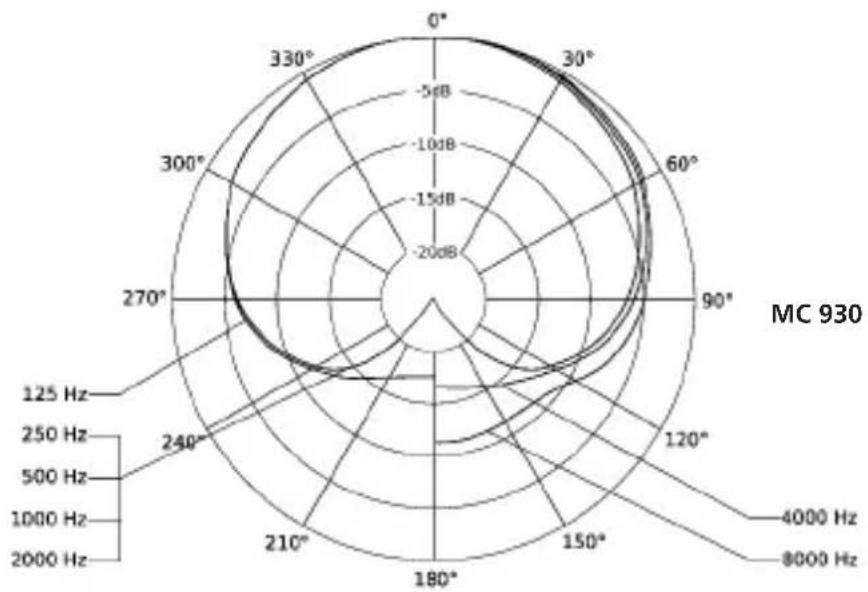

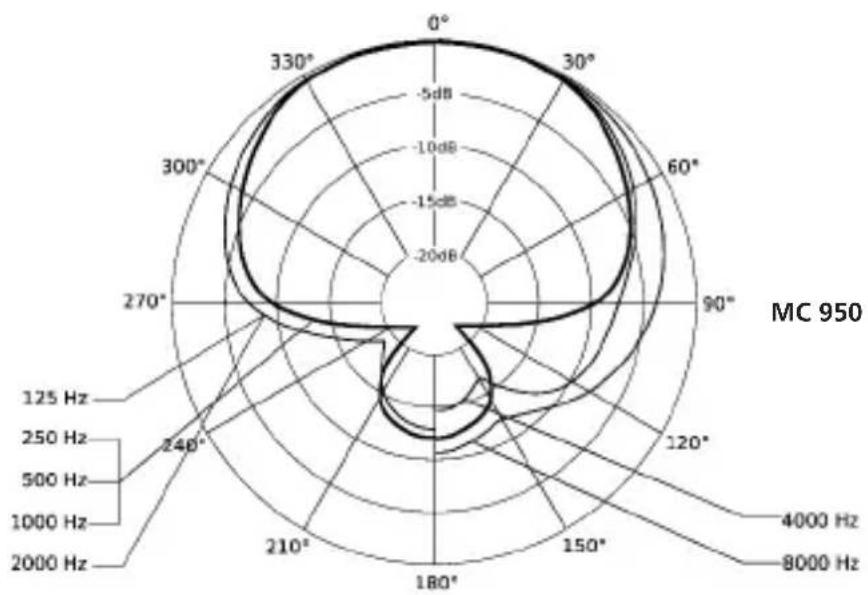

Richtdiagramme / Polar Patterns / Diagrammes de directivité
