BEDIENUNGSANLEITUNG MM1 BEYERDYNAMIC

User Manual Bedienungsanleitung

Mode d'emploi | Instruetiones de uso

音用皂皂明表|取极说明書|使用说明书

CONTENTS

Sicherheitshinweise 7
Lieferumfang. 7
Optionales Zubehr 7
Merkmale 7
Anwendung 8
Technische Daten 8
Frequenzgang & Richtcharakteristik 8
Installation und Inbetriebnahme 9
Pflege 9
Entsorgung. 9
Fehlerbehebung und Service 9
Weiterfuhrende Informationen 9
Garantie 9
Konformitat 10

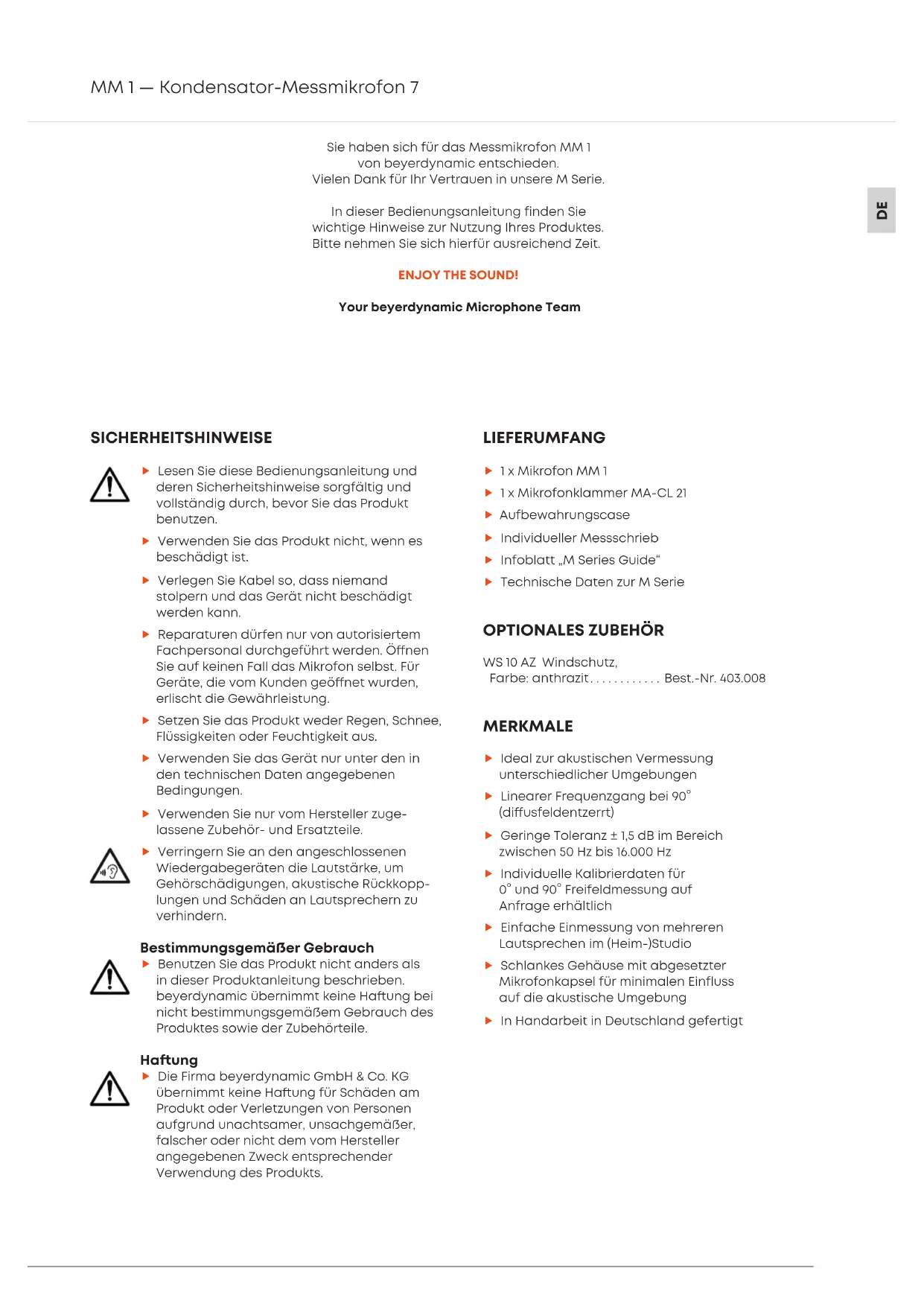

Sie haben sich für das Messmikrofon MM 1 von beyerdynamie entschieden. Vielen Dank für Ihr Vertrauen in unsere M Serie.

In dieser Bedienungsanleitung finden Sie wichtige Hinweise zur Nutzung Ihres Produktes.itte halten Sie sich hierfür ausreichend Zeit.

ENJOY THE SOUND!

Your beyerdynamic Microphone Team

SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitung und deren Sicherheitshinweise sorgfältig und vollständig durch, bevor Sie das Produkt benutzen.
- Verwenden Sie das Produkt nicht, wenn es beschädigt ist.
Verlegen Sie Kabel so, dass niemand stolpern und das Gerät nicht beschädigt werden kann.

Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Öffnen Sie auf keinen Fall das Mikrofon selbst. Für Geräte, die vom Kunden geöffnet wurden, erlischt die Gewährleistung.
- Setzen Sie das Produkt weder Regen, Schnee, Flüssigkeiten oder Feuchtigkeit aus.
- Verwenden Sie das Gerät nur unter den in den technischen Daten angegebenen Bedingungen.
Verwenden Sie nur vom Hersteller zugelassene Zubehör- und Ersatzteile.
Verringern Sie an den angeschlossenen Wiedergabegeräten die Lautstärke, um Gehorschädigungen, akustische Rückkopplungen und Schaden an Laatsprechern zu verhindern.

Bestimmungsgemäßer Gebrauch

Benutzen Sie das Produkt nicht anders als in dieser Produktanleitung beschreiben. beyerdynamie übernimmt keine Haftung bei nicht bestimmungsgemäßem Gebrauch des Produktes sowie der Zubehörteile.

Haftung

Die Firma beyerdynamie GmbH & Co. KG übernimmt keine Haftung fur Schaden am Produkt oder Verletzungen von Personen aufgrund unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

LIEFERUMFANG

1x Mikrofon MM 1
1x Mikrofonklammer MA-CL 21
Aufbewahrungscase
Individueller Messschrieb

Infoblatt, M Series Guide
Technische Daten zur M Serie

OPTIONALES ZUBEHÖR

WS 10 AZ Windschutz, Farbe: anthrazit. Best.-Nr. 403.008

MERKMALE

Ideal zur akustischen Vermessung unterlichlicher Umgebungen
Linearer Frequenzgang bei 90^ (diffusfeldentzerrt)
Geringe Toleranz ± 1,5 dB im Bereich zwischen 50Hz bis 16.000Hz
Individuelle Kalibrierdaten fur 0^ und 90^ Freifeldmessung auf Anfrage erhältlich
Einfache Einmessung von mehreren Laufsprechen im (Heim-)Studio
Schlankes Gehäuse mit abgesetzter Mikrofonkapsel für minimalen Einfluss auf die akustische Umgebung
In Handarbeit in Deutschland gefertigt

ANWENDUNG

Das MM I wurde zum Einmessen von Studioräumen, PA- und ELA-Anlagen entwickelt. In Verbindung mit einem Spektrum-Analyser können abideben Frequenzgang-messungen auch die Schalldruckpegel von Laut-sprechern überprüft werden. Dank des schlanken Gehäuses mit der abgesetzten Mikrofonkapel ist der Einfluss auf das Schallfeld sehr gering, so dass ein Druck-stau bei hohen Frenzen weltgehend vermieden wird.

Die Übertragungscharakteristik ist so gewählt, dass bei diffuse Schalleinfall ein exakt linearer Frequenzgang erreicht wird. Dadurch gestaltet sich die Einmessung von mehreren Laatsprechern im Studioalanders einfach und Schnell.

Bei der Untersuchung von Schallsignalen in Forschung, Entwicklung und in der Industrie leistet das MM 1 eben-falls wertvolle Dienste.

TECHNISCHE DATEN

Wandlerprinzip. Kondensator (Back-Elektret)
Arbeitsprinzip. Druckempfänger
Übertragungsbereich 20 - 20.000 Hz (50 - 16.000 Hz ± 1,5 dB)

diffusfeldentzerrt
Richtcharakteristik Kugel
Empfindlichkeit (0dB = 1V / Pa) . 15mV / Pa (= -36,5dBV)± 1 dB
Nennimpedanz. 160Ω
Nennabschlussimpedanz ≥ 2,2k Max.Grenzschalldruckpegel bei f = 1kHz,k = 1% ,R_L = 2,2k 122 dBSPL

Gerauschspannungsabstand
bezogen auf 1 Pa >57 dB
A-bewerteter Äquivalentschalldruckpegel...ca.26 dB(A)
Spanningsversorgung 12-48 V Phantomspeisung
Stromaufnahme ca.1,9 mA
Ausgang elektronisch symmetriert
Anschlussstecker 3-pol. XLR, male
Abmessungen:
Lange 139 mm
Schaftdurchmesser 19 mm
Kopfdurchmesser 9 mm
Gewicht 73 g

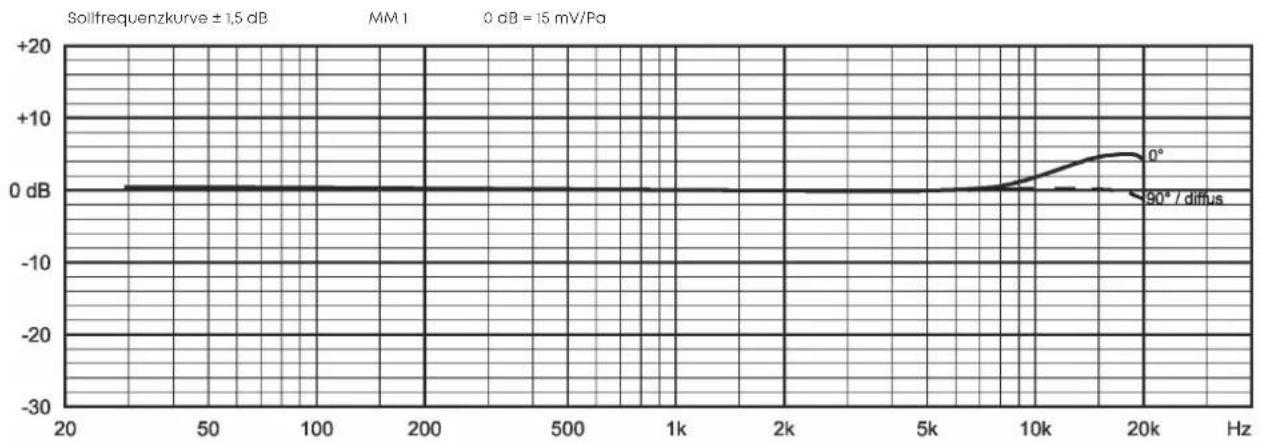

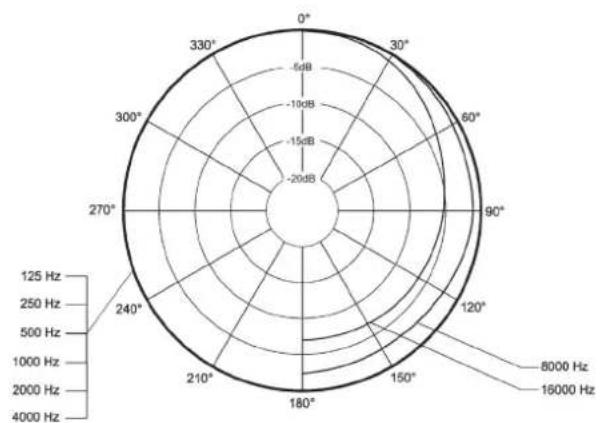

FREQUENZGANG & RICHTCHARAKTERISTIK

Die abgebildete Sollfrequenzkurve und das Richtdiagramm entsprechen den für these Mikrofon typischen Originalmesswerten. Jedem Mikrofon liegt ein individueller 0^ -Frequenzgang bei. Die individuellen Ausgleichskurven fur 0^ und 90^ Freifeldmessung konnen über folgenden Link angefordert werden: www.beyerdynamic.com/mm1-register

INSTALLATION UND INBETRIEBNAHME

Anschluss

Das MM 1 ist mit einem 3-poligen XLR-Stecker ausgestattet. Sie können es an jeder Mikrofoneingang mit Phantomspeisung (12 - 48 V) mit einem geeigneten Mikrofonkabel anschließen. Aktivieren Sie hierfür die Phantomspeisung.
Vorsicht: Unachtsam verlegte Kabel stellen eine Stolpergefahr dar. Personen können dadurch verletzt und das Mikrofon beschädigt werden.

Inbetriebnahme

Achten Sie bei der Aufstellung des MM 1 daraufuf, dass sich in unmittelbarer Höhe des Mikrofons keine größeren Gegenstände be finding, welche das Schall feld beeinflussen konnten und platzieren Sie die Mikrofonklammer möglichst welt unter.
Hinweis zur Einmessung von Laufsprechern in Studioräumen:

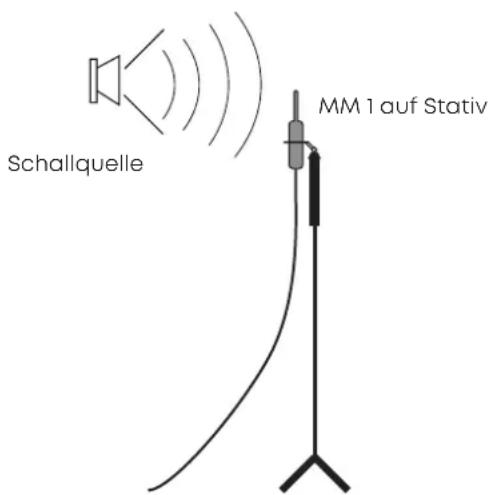

Bei Messungen an Lautsprechnern und anderen Schallquellen mit einem hohen Direktschallanteil sollen den Sie das MM 1 so aufstellen, dass die Mikrofonachse um 90^ zur Schallquelle steht (siehe Abbildung unten). Dadurch wird bei allen Frenzen eine lineare Aufnahme gewährleistet. Bei direktem Schalleinfall von vorne macht sich trotz des schlanken Gehäuses bei Frenzen oberhalb von 10kHz ein geringer DruckstauBLEMKbar. Dies fuhrt zu einer Anhebung bei hohen Frenzen (siehe Sollfrequenzkurve bei 0^ ).

Bei tieferen Frenquen zittt kein Druckstau auf und die Richtcharakteristik ist exakt kugelformig.

Je nach Ausrichtung des Mikrofons zur Schallquelle sollen den Sie die passende Kalibirierdatei verwenden. Die individuellen Ausgleichskurven der 0^ und 90^ Freifeldmessung Ihres MM1 konnen Sie bei beyerdynamic unter Angabe Ihrer Seriennummer kostenlos anfordern: https://www.beyerdynamic.de/formulare/konferenztechnik/mm1-register
Zum Lieferumfang des MM 1 gehört die Mikrofon-klammer MA-CL 21 für Stative mit 3 / 8" -Gewinde. Für Stative mit 5 / 8" -Gewinde konnen Sie den Gewindeeinsatz herausschrauben.
Achtung: Ein Stativ mit unsicherem Stand kann umfallen und ein darauf montiertes Mikrofon beschädigten. Achten Sie auf einen stabilen Stand.

PFLEGE

Verwenden Sie zum Reinigen des Mikrofonschafts ein mit Wasser befeuchtetes, weiches Tuch.
Achten Sie darauf, dass kein Wasser in das Mikrofondenirdingt.
Verwenden Sie keine losemittelhaltigen Reiniger.

ENTSORGUNG

• Dieses Symbol auf dem Produkt, in der Bedienungsanleitung oder auf der Verpackung bedeutet, dass die elektrischen und elektronischen Geräte am Ende ihrer Lebensdauer gesondert vom Hausmüll entsorgt werden müssen.
  Benutzte Geräte immer gemäß den geltenden Vorschriften entsorgen.
  Handler fur Elektronikgerate sind grundsatzlich zur unentgeltlichen Rücknahme von Elektro-/Elektronik-Altgeräten verpflichtet. Die Verpflichtung besteht auch bei Vertrieb über Fernkommunikationsmittel.
  Fur weitere Informationenitte an dieortlichen Behörden oder an den Handler wenden, bei dem das Produkt erworben wurde.

FEHLERBEHEBUNG UND SERVICE

Sollten Sie technische Probleme während der Nutzung der Mikrofone haben oder eine weitere Anleitung bestehtigen, besuchen Sieitte unsere FAQ-Website unter https://support.beyerdynamic. com
Im Servicefall wenden Sie sichitte an autorisiertes Fachpersonal. Offnen Sie das Mikrofon auf keinen Fall selbst, Sie konnten sonst alle Garantieansprüche verlieren. Informieren Sie sich auf unserer Website https://www.beyerdynamic.de über Serviceleistungen und Ersatzteile.

WEITERFÜHRENDE INFORMATIONEN

Sollten Sie weiterführende Informationen benötigen, besuchen Sieitte unsere Website unter https://www.beyerdynamic.de/mm-1.html
Wenn Sie mehr über Mikrofone von beyerdynamic für unterscheidlichste Anwendungen erfolhen möchten, besuchen Sie https://www.beyerdynamic.de/mikrofone-made-in-germany

GARANTIE

beyerdynamic gewährt eine eingeschränkte Garantie von 2 Jahren auf das gekaufte beyerdynamic Produkt. Die genauen Garantiebedingungen finden Sie auf unserer Website unter https://www.beyerdynamic.de/service/garantie

KONFORMITÄT

Informationen zur Konformität des Produkts finden Sie auf unserer Website unter https://www.beyerdynamic.com/downloads

D

SOMMAIRE

Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com

Abbildungen nicht vertragsbindend. Änderungen vorbehalten.
