M 201 - マイク BEYERDYNAMIC - 無料のユーザーマニュアル

使用説明書 M 201 BEYERDYNAMIC

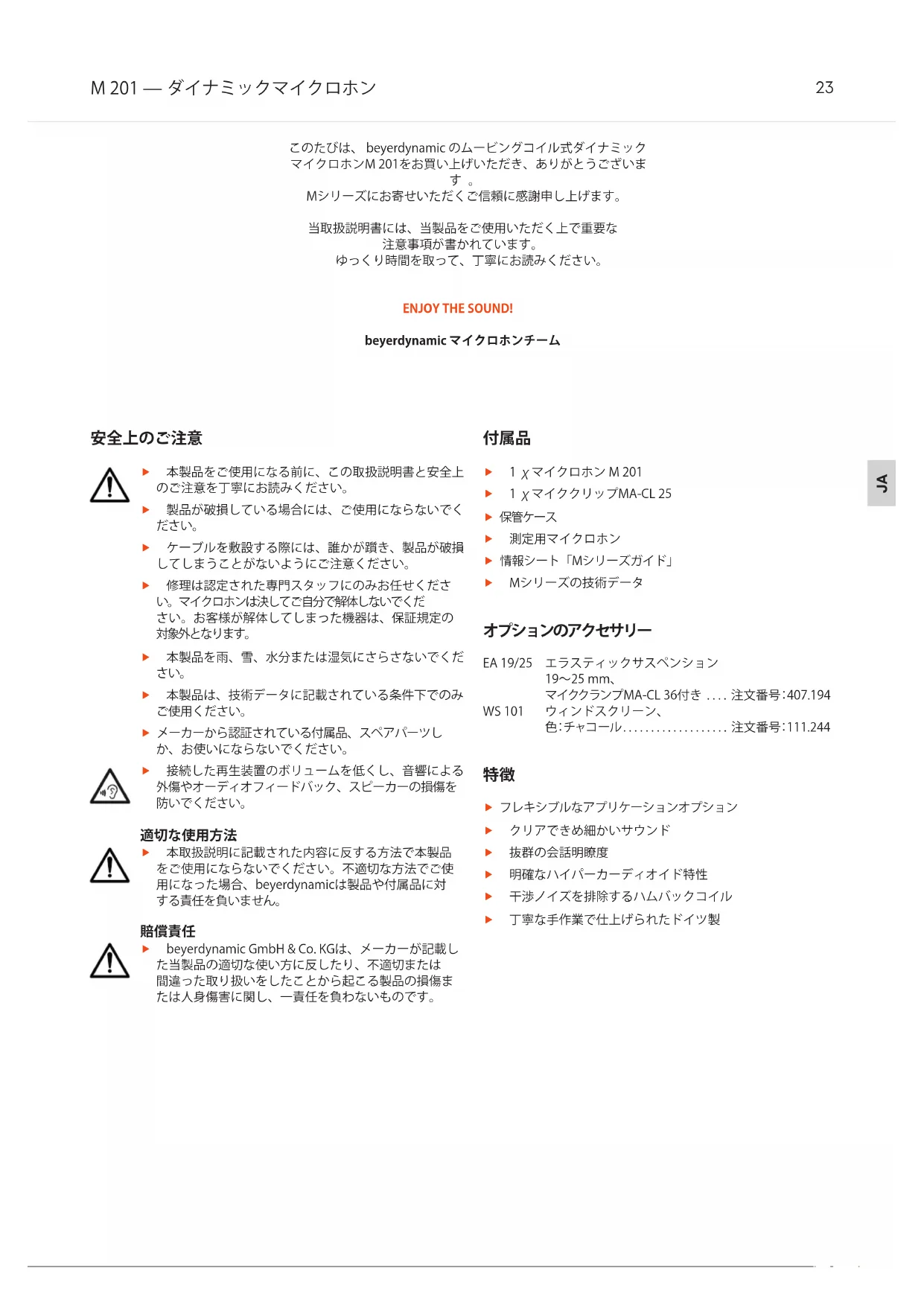

安全上のご注意. 23 付属品. 23 オプションのアクセサリー. 23 特徴. 23 ご使用にあたって. 24 技術データ. 24 周波数特性.&.指向特性. 24 回路図. 24 設置および使用開始. 25 お手入れ.. 25 廃棄. 25 トラブルシューティングとサービス.. 25 詳細情報. 25 保証.. 25 適合規格. 25M 201 — ダイナミックマイクロホン

このたびは、.beyerdynamic.のムービングコイル式ダイナミック. マイクロホンM.201をお買い上げいただき、ありがとうございま

Mシリーズにお寄せいただくご信頼に感謝申し上げます。. 当取扱説明書には、当製品をご使用いただく上で重要な. 注意事項が書かれています。.. ゆっくり時間を取って、丁寧にお読みください。 ENJOY THE SOUND! beyerdynamic マイクロホンチーム

. 本製品をご使用になる前に、この取扱説明書と安全上 のご注意を丁寧にお読みください。 . 製品が破損している場合には、ご使用にならないでく

. ケーブルを敷設する際には、誰かが躓き、製品が破損 してしまうことがないようにご注意ください。 . 修理は認定された専門スタッフにのみお任せくださ い。マイクロホンは決してご自分で解体しないでくだ さい。お客様が解体してしまった機器は、保証規定の

. 本製品を雨、雪、水分または湿気にさらさないでくだ

. 本製品は、技術データに記載されている条件下でのみ

. メーカーから認証されている付属品、スペアパーツし か、お使いにならないでください。 . 接続した再生装置のボリュームを低くし、音響による 外傷やオーディオフィードバック、スピーカーの損傷を

. 本取扱説明に記載された内容に反する方法で本製品 をご使用にならないでください。不適切な方法でご使 用になった場合、beyerdynamicは製品や付属品に対 する責任を負いません。

. beyerdynamic.GmbH.&.Co.KGは、メーカーが記載し た当製品の適切な使い方に反したり、不適切または 間違った取り扱いをしたことから起こる製品の損傷ま たは人身傷害に関し、一責任を負わないものです。

. 1.χマイクロホン.M.201 . 1.χマイククリップMA-CL.25

. 測定用マイクロホン . 情報シート「Mシリーズガイド」 . Mシリーズの技術データ オプションのアクセサリー EA.19/25. エラスティックサスペンション.. . 19～25.mm、. . マイククランプMA-CL.36付き . 注文番号：407194 WS.101. ウィンドスクリーン、. . 色：チャコール.注文番号：111244

. フレキシブルなアプリケーションオプション . クリアできめ細かいサウンド

. 明確なハイパーカーディオイド特性 . 干渉ノイズを排除するハムバックコイル . 丁寧な手作業で仕上げられたドイツ製M 201 — ダイナミックマイクロホン

変換原理.ダイナミック 動作原理.音圧傾度型レシーバー 指向性.ハイパーカーディオイド 周波数特性 .40～18,000.Hz 1.kHzでの回析減衰.>.120度で20.dB 感度.(0.dB.=.1.V/Pa).12.mV/Pa.(=.-58.dBV) 磁界抑制.>.50.Hzで18.dB 定格インピーダンス . 200.Ω 定格最終インピーダンス.≥.1000.Ω メンブレン.Hostaphan®

...長さ.147.mm ...シャフト径.24.mm ...ヘッド直径.24.mm 重量. 228.g 周波数特性 & 指向特性 図に示された周波数応答曲線(±.25.dB)と指向性曲線は、当マイクロホンでの典型的な計測値に相当したものです。. .......周波数応答曲線.±.25.dB. . . . ............M.201... . . . ...........0.dB.=.12.mV/Pa +20+100 dB-10-20-30 20 200 2k 20k100 1k 10k50 500 5k Hz Sollfrequenzkurve ±2, 5dB 0 dB = 1, 2mV/Pa M 201-------2cm Abstand10cm Abstand1m Abstand+

スタジオでもステージでも.–.精度の高いサウンド再生とリニアの 周波数応答によりM.201はミキサーでの作業がしやすい明確な信 号を与え、あらゆる編集がしやすくなります。スリムな形状のM.201 はさらに設置も簡単で、パーフェクトなサウンドを求めるユーザー を確実にサポートします。 ハイパーカーディオイド特性およびハムバックコイルによりM.201 は干渉ノイズやハウリングをしっかり抑制します。ブリードも最大 限に除去します。このマイクロホンはそのため、ドラムのマイキン グとしても愛されています。M.201はそのクリアできめ細かいサウ ンド再生によりアコースティックギターでも好まれて利用されるほ か、ボーカルやスピーチでもご利用いただけます。 +20 +10 0 dB

330° -5dB -10dB -15dB -20dB 間隔.2.cm 間隔.10.cm 間隔.1.mM 201 — ダイナミックマイクロホン

. M.201には3極のXLRタイプコネクタが備わっています。これに よりどのマイクインプットにも、適切なマイク用ケーブルを使用 して接続することができます。. . 注 意：. .不適切にケーブルを敷設すると、人が躓いてしまう 場合があります。これにより怪我をしたり、マイクロ ホンの破損につながることがあります。

. M.201はハイパーカーディオイド特性で高度にハウリングが防

. ハウリングやその他の妨害ノイズを防ぐために、マイクロホン は、モニターボックスやその他の音源がマイクロホンに対し斜 め後ろ（角度約120°）から向かっているように、設置してくださ

. M.201には、3/8インチネジのマイクスタンド用マイククランプ MA-CL.25が付属品としてついています。5/8インチネジ規格の スタンドには、スレッドインサートを取り外してご利用ください。. . 注意: .. .スタンドが不安定だと転倒して、そこに取り付けら れているマイクロホンが損傷する場合があります。 安定した設置を心がけてください。.

. マイクシャフトおよびグリルの清掃には、水で湿らせた柔らか い布を使用してください。. . マイクに水が入らないようにご注意ください。. . 溶剤入りの洗剤は決して使用しないでください。

. 製品や取扱説明書または包装に付いているこのシ. ンボルは、使用済となったら電気製品・電子機器を通常 の家庭ごみとは別に、専用のリサイクリング回収場で処 分すべきことを示しています。 . 使用済みの機器は、かならず適用されている規則に従っ て廃棄してください。. . 詳しくは、現地の関連当局または本製品をご購入になった販売 店までお問い合わせください。. トラブ ル シュー ティングとサ ー ビス . 当マイクロホンをご使用中に技術的な問題が生じたり、詳しい 取り扱い説明が必要になった場合には、わが社のホームページ にあるQ&Aのサイトをご参照ください：. https://support.beyerdynamic.com . サービスが必要な場合は、認定を受けた専門スタッフまでご連 絡ください。マイクロホンは決してご自分で解体しないでくださ い。その場合には、保証の対象外となります。サービスおよび交 換部品に関する情報は、わが社のホームページ. https://www.beyerdynamic.comを参照してください。

. さらに詳細な情報をご希望の場合には、わが社のホームペー ジをご覧ください。わが社の製品詳細情報ページ. https://www.beyerdynamic.com/m-201.htmlではサウンド サンプルもございます。. . 当マイクロホンをご使用中に技術的な問題が. 生じたり、詳しい取り扱い説明が必要になった場合には、わが 社のホームページにあるQ&Aのサイトをご参照ください：. https://www.beyerdynamic.com/microphones-made-in- germany

beyerdynamic.は、お買い求めになった.beyerdynamic.. 製品を.2.年間保証します。.. 正確な保証条件に関しては、以下のサイトを参照してください：. https://www.beyerdynamic.com/service/warranty

本製品の適合性に関する情報は、当社のホームページをご覧くだ さ い：https://www.beyerdynamic.com/downloadsM 201 — 动圈式麦克风
