Produkttyp	Kondensatormikrofon
Marke	Beyerdynamic
Modell	M 90 Pro X
Wandlerprinzip	Kondensator
Richtcharakteristik	Niere
Frequenzgang	20 - 20.000 Hz
Übertragungsfaktor (1 kHz)	36,3 mV/Pa (-28,8 dBV) ±2 dB
Maximaler Schalldruckpegel	133 dB (für 1 kHz)
Signal-Rausch-Verhältnis	88,4 dBA (für 1 Pa)
Äquivalenter Schalldruckpegel	5,6 dB (A-bewertet)
Stromversorgung	Phantomspeisung 20-52 V
Stromaufnahme	< 6,2 mA
Anschluss	XLR, 3-polig, Stecker
Abmessungen (Länge × Durchmesser)	197 mm × 52 mm
Gewicht	296 g
Mitgeliefertes Zubehör	Elastische Aufhängung, Popschutz, Schutztasche
Empfohlene Verwendung	Gesang, Streicher, Akustikgitarre, Sprache (Broadcast), Klavier, universelle Anwendung
Pflege und Reinigung	Weiches, leicht angefeuchtetes Tuch, Lösungsmittel und Feuchtigkeit im Mikrofon vermeiden
Sicherheit	Nicht öffnen, nur mit zugelassenem Zubehör verwenden, Sicherheitshinweise beachten
Garantie	2 Jahre (Bedingungen unter www.beyerdynamic.de/service/garantie)

Häufig gestellte Fragen - M 90 Pro X BEYERDYNAMIC

Welche Art von Stromversorgung benötigt das M 90 Pro X Mikrofon?

Das M 90 Pro X Mikrofon benötigt eine Phantomspeisung von 20 bis 52 V. Es muss an einen Mikrofoneingang angeschlossen werden, der diese Speisung unterstützt, und diese muss aktiviert sein.

Wie ist die Richtcharakteristik des M 90 Pro X?

Das M 90 Pro X hat eine Nierencharakteristik, die hauptsächlich Schall von vorne aufnimmt und seitliche sowie rückwärtige Geräusche abschwächt.

Kann ich das M 90 Pro X zum Aufnehmen von Instrumenten verwenden?

Ja, das M 90 Pro X ist besonders geeignet für Gesang, Streicher, Akustikgitarre, Klavier und universelle Anwendungen (Schlagzeug, Chor, Orchester).

Wie reinige ich das M 90 Pro X?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit Wasser. Achten Sie darauf, dass kein Wasser in das Mikrofon gelangt. Verwenden Sie keine Reinigungsmittel mit Lösungsmitteln.

Was ist im Lieferumfang enthalten?

Die Box enthält das M 90 Pro X Mikrofon, eine elastische Aufhängung (Spinne), einen Popschutz und eine Schutztasche.

Welchen maximalen Schalldruckpegel kann das M 90 Pro X verarbeiten?

Das Mikrofon kann einen maximalen Schalldruckpegel von 133 dB (für 1 kHz) verarbeiten, was es für laute Schallquellen geeignet macht.

Welcher Kabeltyp wird für das M 90 Pro X benötigt?

Das M 90 Pro X ist mit einem 3-poligen XLR-Stecker ausgestattet. Verwenden Sie ein geeignetes XLR-Mikrofonkabel, um es an einen Mikrofoneingang mit Phantomspeisung anzuschließen.

Ist das M 90 Pro X mit Audio-Interfaces ohne Phantomspeisung kompatibel?

Nein, das Mikrofon benötigt eine Phantomspeisung von 20 bis 52 V. Es wird ohne diese Speisung nicht richtig funktionieren.

Wo finde ich Tutorials oder weitere Informationen?

Besuchen Sie den YouTube-Kanal von beyerdynamic (www.youtube.com/beyerdynamic) für Tutorials und die Website www.beyerdynamic.com/microphones.html für weitere Informationen.

Hat das Mikrofon Garantie?

Ja, beyerdynamic gewährt eine beschränkte Garantie von 2 Jahren auf das Produkt. Die detaillierten Bedingungen finden Sie unter www.beyerdynamic.de/service/garantie.

BEDIENUNGSANLEITUNG M 90 Pro X BEYERDYNAMIC

BEDIENUNGSCANLEITUNG

Deutsch

Sicherheitshinweise 5

Bestimmungsgemäßer Gebrauch 5
Haftung 5

Produktbeschreibungen 6

M 70 PRO X. 6
M 90 PRO X. 8

Installation und Inbetriebnahme 10

Mikrofon befestigen 10
Mikrofon anschlieben 10

Mikrofon ausrichten 10

Entsorgung 10

Fehlerbehebung 10

Service 11
Weiterfuhrende Informationen 11
Reinigung 11
Garantie 11
Konformität 11

Danke, dass Sie sich für ein Produkt von beyerdynamie entschieden haben.

In dieser Bedienungsanleitung finden sie wichtige Hinweise zur Nutzung Ihres Produkts. Links mit weiterführenden Informationen zur Verwendung von Mikrofonen oder Kopfhörern von beyerdynamic erhalten Sie unter „Weiterführung Informationen" auf Seite 11.

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung und deren Sicherheitshinweise sorgfältig und vollständig durch, bevor Sie das Produkt benutzen.
• Geben Sie das Gerät nur mit Bedienungsanleitung an Andere weiter.
• Verwenden Sie das Produkt nicht, wenn es beschädigt ist.
• Beachten Sie die jeweiligen länderspezifischen Vorschriften vor Inbetriebnahme.
• Verlegen Sie das Anschlusskabel so, dass niemand stolpern und das Gerät nicht beschäftigt werden kann.
• Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Öffnen Sie auf keinen Fall das Mikrofon selbst. Für Geräte die vom Kunden geöffnet wurden erlischt die Gewährleistung.
• Setzen Sie das Produkt weder Regen, Schnee, Flüssigkeiten oder Feuchtigkeit aus.
• Verwenden Sie das Gerät nur unter den in den technischen Daten angegebenen Bedingungen.
• Verwenden Sie nur vom Hersteller zugelassene Zubehör- und Ersatzteile.
• Verringern Sie an den angeschlossenen Wiedergabegeräten die Lautstärke, um Gehorschädigungen, akustische Rückkopplungen und Schäden an Laufsprechern zu verhindern.

Bestimmungsgemäßer Gebrauch

Benutzen Sie das Produkt nicht anders als in dieser Produktanleitung beschreiben. beyerdynamisch übernimmt keine Haftung bei nicht bestimmungsgemäßem Gebrauch des Produktess sowie der Zubehörteile.

Haftung

Die Firma beyerdynamic GmbH & Co. KG übernimmt keine Haftung fur Schaden am Produkt oder Verletzungen von Personen aufgrund unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.
- beyerdynamic haftet nicht für Schäden an USB-Geräten, die nicht den USB-Spezifikationen entsprechen.

Produktbeschreibungen

M70PROX

Lieferumfang

• 1x Mikrofon M 70 PRO X
• Elastische Halterung
• Pop-Filter
  Schutzbeutel

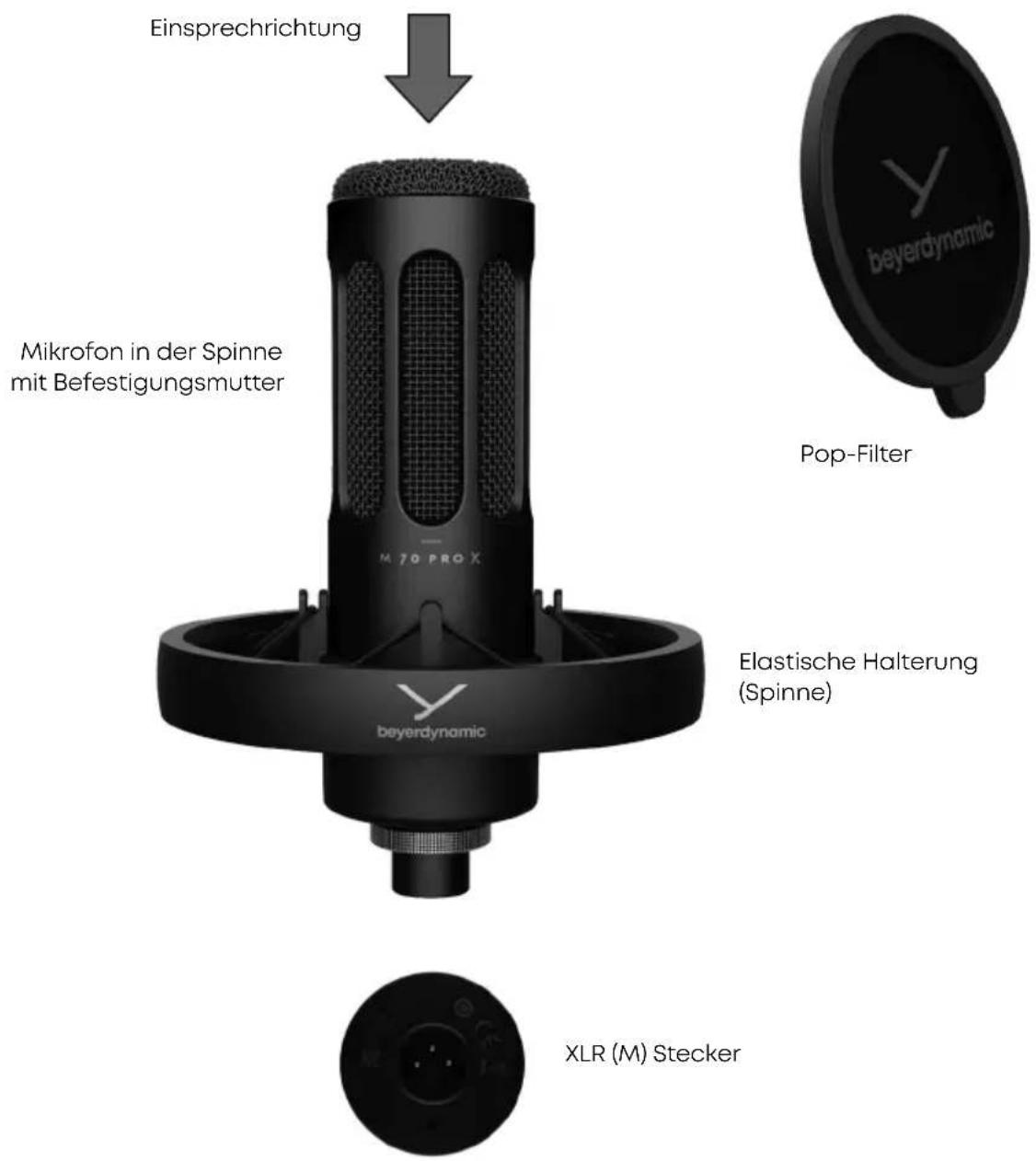

Produktübersicht

Anwendung

Das dynamische Mikrofon M 70 PRO X mit erweitertem und ausgewogenem Frequenzgang wurde zur hochwertigen Aufnahme von Sprache, Gesang und Instrumenten entwickelt.

Unerwünschte Schallwellen werden wirksam durch die ausgeprügte Nierencharakteristik unterrückt und der(PRZISE abgeimmt Nahbesprechungseffekt ermöglich gleichbleibende Klangklarheit. Ein erweiterter Frequenzgang sorgt fur ein differenziertes und hochauflosendes Klangbild.

Das robuste Design des M 70 PRO X steht damit für Langlebigkeit. Die integrierte, elastische Systemaufhängung schützt das Mikrofon gegen Körperschall und der mitgelieferte Pop-Filter unterrücktweitgehend Plosivlaute.

Das M 70 PRO X eignet sich besonderss für folgende Quellen:

• Sprache für Broadcast-Anwendungen (Radio, Podcast, Streaming)
  Gesang (Rock-, Pop-Music)
  Gitarren- und Bass-Veränder

Technische Daten

Wandlerprinzip............Dynamisch
Arbeitsprinzip............Druckgradienten-Empfänger
Richtcharakteristik............Niere
Übertragungsbereich:

Nahfeld 25-18.000 Hz

Fernfeld (Entfernung 1 m) 40-18.000 Hz Feldeerlauf

Übertragungsfaktor. 1,8 mV/Pa (-55,0 dBV) ±3 dB Nennimpedanz. 350 Ω

Nennabschlussimpedanz. 215 kO

Anschluss. XLR, 3-pol., male
Lange. 185 mm

Durchmesser. 52 mm

Gewicht. 320 g

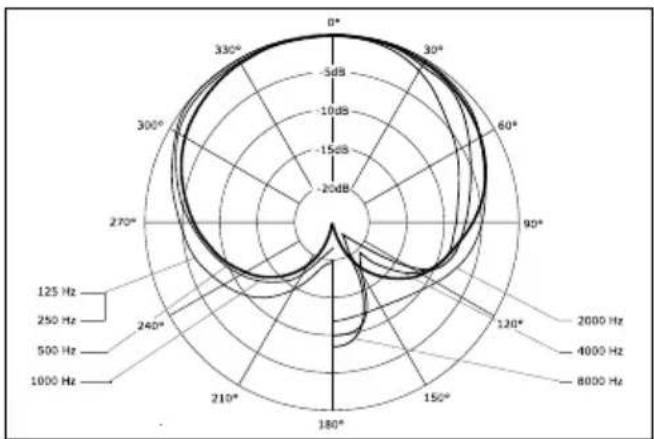

Richtdiagramm

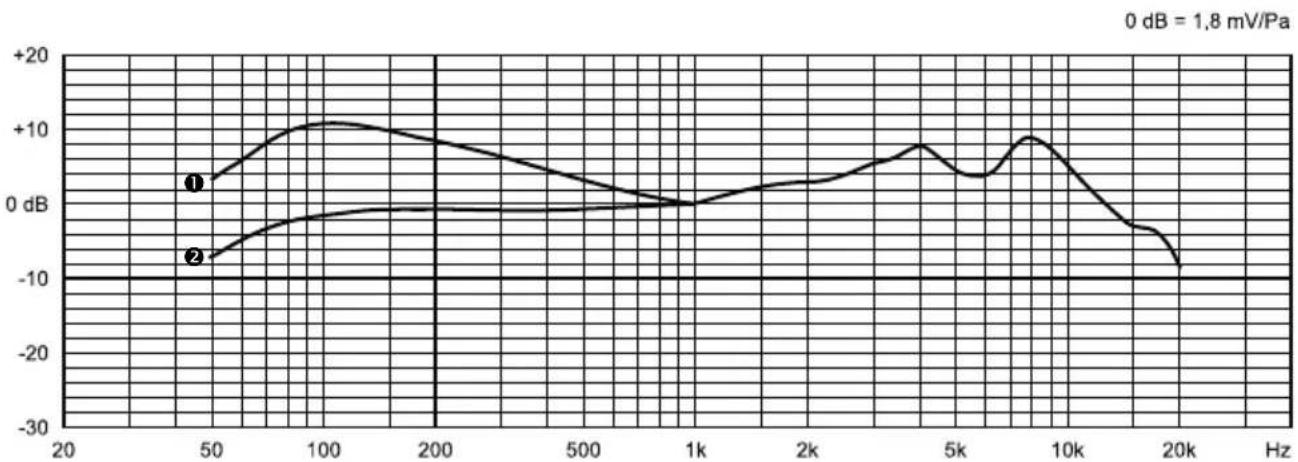

Sollfrequenzkurve (±3 dB)

Kurvenverlauf für Abstand 1 = 2 cm und 2 = 1 m

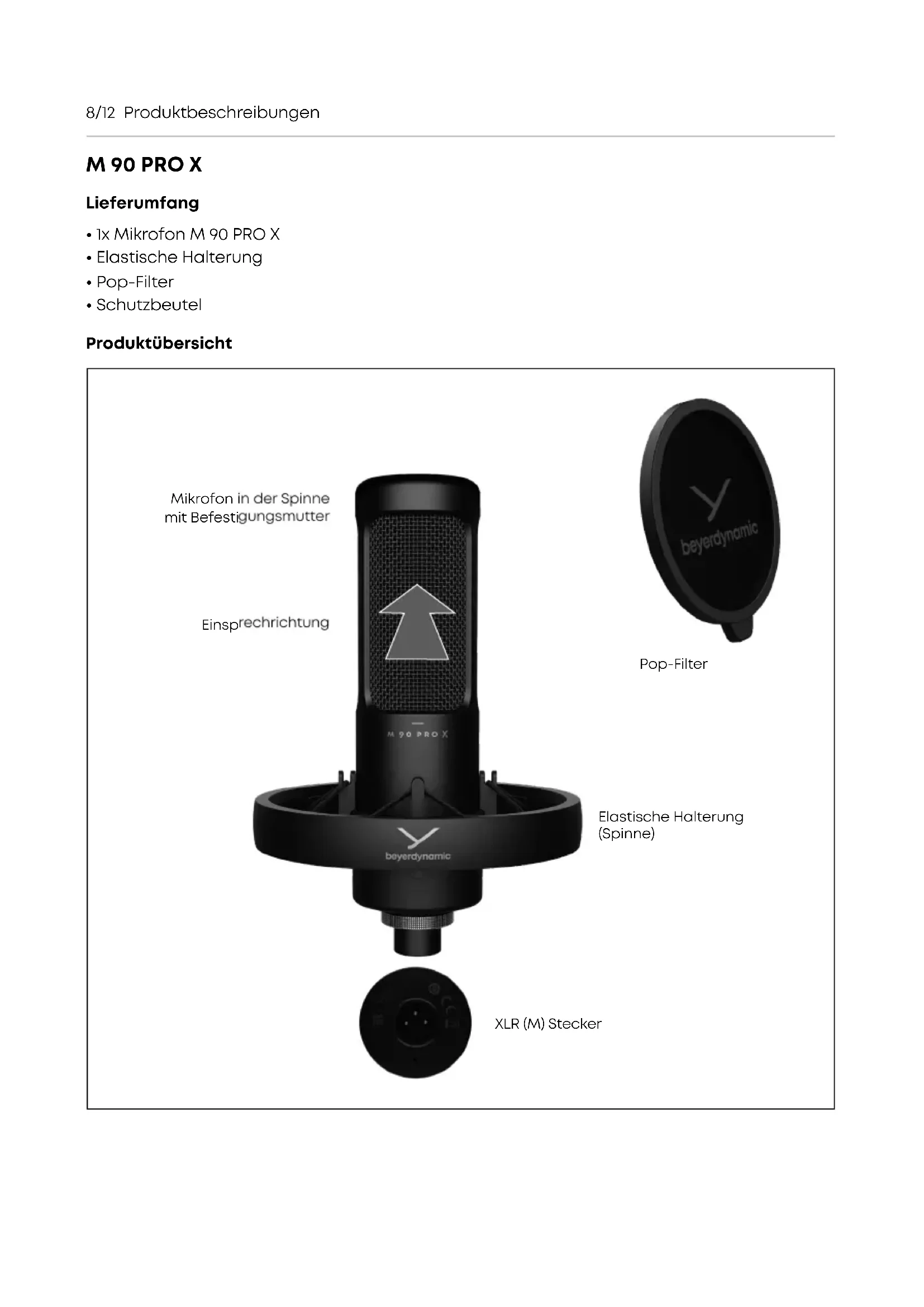

M 90 PROX

Lieferumfang

1x Mikrofon M 90 PRO X
- Elastische Halterung
- Pop-Filter
Schutzbeutel

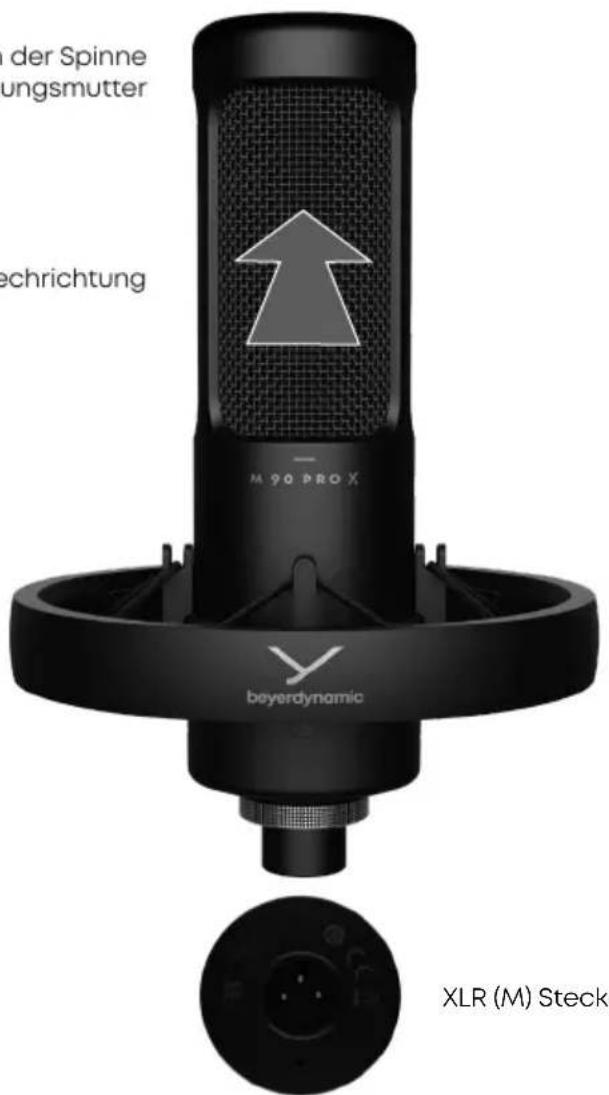

Produktübersicht

Mikrofon in der Spinnemit Befestigungsmutter

Einsprechtung

Pop-Filter

Elastische Halterung (Spinne)

Anwendung

Das Kondensatormikrofon M 90 PRO X wurde mit seiner 34 mm große Echtkondensator-Kapsel speziell zur hochwertigen Aufnahme von Gesang und Inst rumenten entwickelt, eignet sich aber etwa für die natürliche Aufzeichnung von Sprache bei Broadcasts. Während unerwünsche Schallwellen wirksam durch die ausgeprügte Nierencharakteristik unterdrückt werden, sorgt die eigens von beyerdynamic entwickelte, rauscharme Schaltung für die Weiterverarbeitung der elektrischen Signale auf hochstem Niveau. Die integrierte, elastische Systemaufhängung schützt das Mikrofon gegen Körperschall und der mitgelieferte Pop-Filter unterdrücktweitgehend Plosivlaute.

Das M 90 PRO X eignet sich besonderss für folgende Quellen:

Gesang

• Streicher

• Akustische Gitarre

• Sprache für Broadcast-Anwendung

Piano

• Universeller Einsatz (Schlagzeug, Raummikrofonierung, Chor und Orchester)

Technische Daten

Wandlerprinzip. Kondensator

Arbeitsprinzip............ Druckgradientenempfänger

Übertragungsbereich 20 - 20.000 Hz

Richtcharakteristik. Niere

Feldlerlaufübertragungsfaktor

bei 1 kHz (0 dB = 1 V/Pa) 36,3 mV/Pa = -28,8 dBV ±2 dB

Nennimpedanz. < 180 Ω

Nennabschlussimpedanz. 1000

Max. Grenzschalldruckpegel

(bei 1 kHz) 133 dB

Gerauschspannungsabstand

(bez. auf 1 Pa) 88,4 dBA

Aequivalentschalldruckpegel

(A-bewertet) 5,6 dB

Spannungsversorgung 20-52 V (Phantom)

Stromaufnahme. < 6,2mA

Anschluss XLR, 3-pol., male

Lange. 197 mm

Durchmesser 52 mm

Gewicht 296g

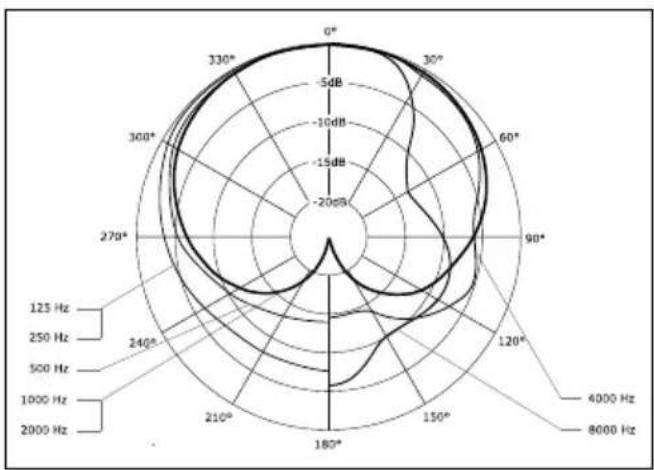

Richtdiagramm

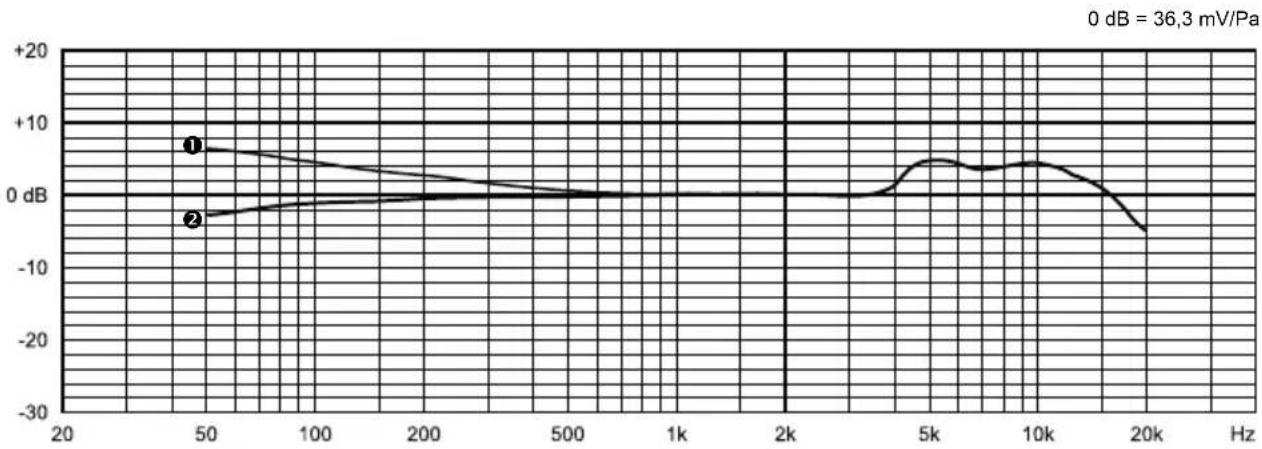

Sollfrequenzkurve (±2 dB)

Kurvenverlauf für Abstand 1 = 2 cm und 2 = 1 m

Installation und Inbetriebnahme

VORSICHT

Stolpergefahr durch Kabel

Unachtsam verlegte Kabel stellen eine Stolpergebn dar. Personen können dadurch verletzt und das Mikrofon beschädigt werden.

▶ Kabel immer so verlegen, dass niemand darüber stolpern kann.

Mikrofon befestigen

1. Die Befestigungsmutter vom Mikrofongewinde abdrehen.
2. Das Mikrofon mit der Unterseite voran in die Aufnahme der Halterung führen.
3. Die Befestigungsmutter am Gewinde festdrehen.
4. Das Mikrofon mit dem Stativanschluss am Stativ befestigen.
5. Den Pop-Filter mit der Klammer am Stativ befestigen und ausrichten.

Mikrofon anschließen

• Das M 70 PRO X ist mit einem 3-poligen XLR-Stecker ausgestattet. Es kann an jeder Mikrofoneingang mit einem geeigneten Mikrofonkabel angeschlossen werden.
• Das M 90 PRO X ist mit einem 3-poligen XLR-Stecker ausgestattet. Es kann an jedem Mikrofoneingang mit Phantomspeisung (24 - 52 V) mit einem geeigneten Mikrofonkabel angeschlossen werden. Hierzu entsprechend die Phantomspeisung aktivieren.

Mikrofon ausrichten

ACHTUNG

Stativ mit unsicherem Stand

Ein Stativ mit unsicherem Stand kann umfallen und ein darauf montiertes Mikrofon beschädigen.

Darauf achten, dass das verwendete Stativ damit montiertem Mikrofon stabil stehen.
Das Mikrofon so positionieren, dass die Einsprechtung entgegengesetzt der Störquelle liegt, um die bestmögliche Unterrückung der Störgeräusache zu erreichen.

Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf auf hin.

WEEE

Fehlerbehebung

Sollten Sie technische Probleme während der Nutzung der Mikrofone haben oder weitere Anleitung benötigen, besuchen Sieitte unsere FAQ-Website unter

support.beyerdynamic.com

Service

• Im Servicefall wenden Sie sichitte an autorisiertes Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall selbst. Sie konnten sonst alle Gewährleistungsansprüche verlieren. Informieren Sie sich auf unserer Website www.beyerdynamic.de über Serviceleistungen und Ersatzteile.

Weiterfuhrende Informationen

Sollten Sie weitere Informationen benötigen, besuchen Sieitte unsere Website unter www.beyerdynamic.com/microphones.html.

Für Tutorials und Anleitungen zur Verwendung Ihres Mikrofons, besuchen Sieitte unseren YouTube-Kanal unter www.youtube.com/beyerdynamic.

Reinigung

Zum Reinigen der Oberfläche ein mit Wasser befeuchtetes, weiches Tuch verwenden.

Darauf achten, dass kein Wasser in das Mikrofon eindringt.
Keine losemittelhaltigen Reiniger verwenden.

Garantie

beyerdynamie gewährt eine eingeschränkte Garantie von 2 Jahren auf das gekaufte beyerdynamie Produkt. Die genauen Garantiebedingungen finden Sie auf unserer Website unter www.beyerdynamie.de/service/garantie.

Konformität

Informationen zur Konformität des Produkts finden Sie auf unserer Website unter www.beyerdynamic.com/downloads.

M Series PRO X

Wired microphones

M70PROX

M 90 PROX

USER MANUAL

English

M 70 PRO X. 16
M 90 PRO X. 18

M70PROX 36
M 90 PRO X. 38

M 70 PRO X. 46
M 90 PRO X. 48

50

MaiK. 50
Maike. 50
MaiK3. 50

πeI 50

量 50
SerBiS 51
SAE
51
音节 51
前 51

beyerdynamicique将用加期，主藏，

M 70 PRO X. 66
M 90 PRO X. 68

安装与调试 70

固定麦克风 70
接通麦克风 70

设置麦克风. 70

70

Theresienstraße 8·74072 Heilbronn·Germany

Weitere Vertriebspartner weltweit finden Sie im Internet unter www.beyerdynamic.com Abbildungen nicht vertragsbindend. Änderungen vorbehalten.

DE-EN-FR-ES-KO-JP-CH/BAMPROX(01.21)
