TG H74 - Mikrofon BEYERDYNAMIC - Kostenlose Bedienungsanleitung

Produkttyp	Supernieren-Kondensator-Nackenbügelmikrofon
Marke	Beyerdynamic
Modell	TG H74
Richtcharakteristik	Superniere
Übertragungsbereich (nah)	40 – 20 000 Hz
Übertragungsbereich (1 m)	160 – 17 000 Hz
Empfindlichkeit	3,2 mV/Pa (-49,9 dBV ±3 dB)
Nennimpedanz	650 Ω
Max. Schalldruckpegel	144 dB SPL
Stromversorgung	Gleichstrom (Mikro) oder Adapter CV18 für Kabelverbindung
Max. Stromverbrauch	780 μA
Anschluss	Mini-XLR 4-polig, Buchse
Abmessungen (Kapsel)	Durchmesser 7,7 mm, Länge 158 mm
Gewicht	32 g
Mitgeliefertes Zubehör	Windschutz WS 54, Kunstledertasche
Pflege	Mit einem feuchten, weichen Tuch reinigen (keine Lösungsmittel); Windschutz mit klarem Wasser waschbar
Sicherheit	Vor Feuchtigkeit und Stößen schützen; nicht öffnen; den Hals nicht mit Werkzeugen verbiegen
Verfügbare Ersatzteile	Windschutz WS 54 (schwarz oder beige), Adapter CV18
Verfügbare Farben	Schwarz und Beige
Versionen	Opus (für Opus 600/910 Systeme) und TG (für TG 1000 System)

Häufig gestellte Fragen - TG H74 BEYERDYNAMIC

Wie positioniere ich das TG H74 Mikrofon für beste Rückkopplungsunempfindlichkeit?

Platzieren Sie die Mikrofonkapsel so nah wie möglich am Mundwinkel. Um Pop-Geräusche zu vermeiden, verwenden Sie den mitgelieferten Windschutz.

Kann ich das TG H74 mit einer Brille verwenden?

Ja, das TG H74 ist dank seines flexiblen Nackenbügels und des verstellbaren Arms brillentauglich.

Wie reinige ich den Windschutz?

Entfernen Sie den Schaumstoff-Windschutz und reinigen Sie ihn mit klarem Wasser. Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder auf das Mikrofon setzen.

Was ist der Unterschied zwischen den Opus- und TG-Versionen des TG H74?

Die Opus-Version verbindet sich mit den Taschensendern der Opus 600/910 Funkübertragungssysteme, während die TG-Version mit dem TG 1000 System verwendet wird.

Kann das Mikrofon mit einem Kabel verwendet werden?

Ja, über einen optionalen Spannungswandler an einem Eingang mit Phantomspeisung. Schließen Sie das TG H74 niemals direkt an eine Phantomspeisung an.

Wie vermeide ich Pop-Geräusche mit dem TG H74?

Setzen Sie den mitgelieferten Windschutz auf die Mikrofonkapsel.

Kann ich den Mikrofonarm mit Werkzeugen verbiegen?

Nein, der Arm ist ein starres Rohr aus Edelstahl: Biegen Sie ihn niemals mit Werkzeugen, um Beschädigungen zu vermeiden.

Was tun bei einer Störung des Mikrofons?

Wenden Sie sich an einen autorisierten Techniker. Öffnen Sie das Mikrofon nicht, da sonst die Garantie erlischt.

Wie entsorge ich das TG H74 am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Nutzen Sie die Sammelsysteme für Elektronikabfälle gemäß den örtlichen Vorschriften.

Ist das TG H74 mit Phantomspeisung kompatibel?

Schließen Sie das Mikrofon niemals direkt an eine Phantomspeisung an. Verwenden Sie einen optionalen Spannungswandler (CV18) für eine Kabelverbindung.

BEDIENUNGSANLEITUNG TG H74 BEYERDYNAMIC

Zubehör - Lieferumfang ..... 6

Technische Daten 7

Frequenzkurven 24

Richtdiagramme 25

Schaltbilder 25

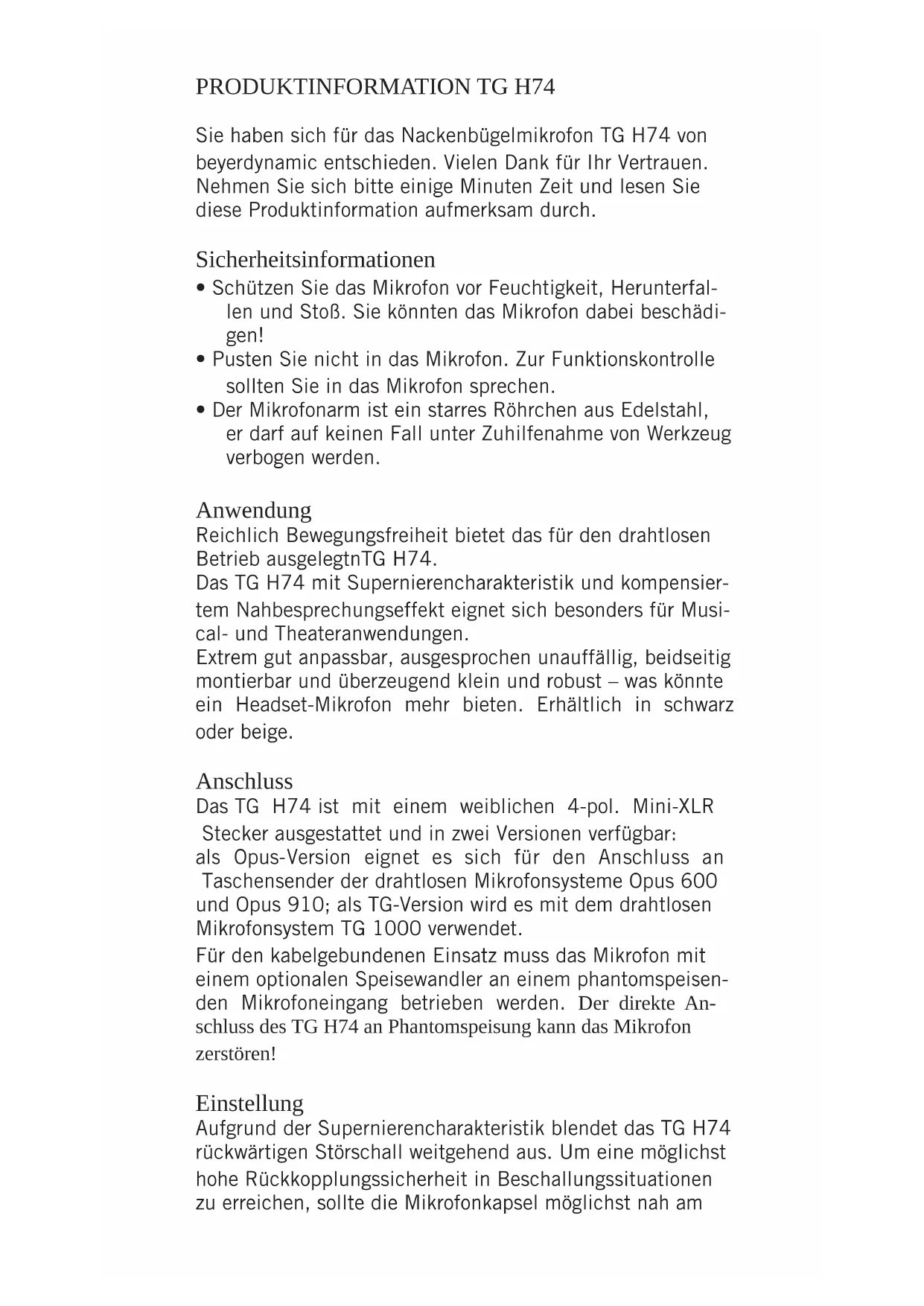

PRODUKTINFORMATION TG H74

Sie haben sich für das Nackenbügelmikrofon TG H74 von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Produktinformation aufmerksam durch.

Sicherheitsinformationen

• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen und Stoß. Sie könnten das Mikrofon dabei beschädigen!
• Pusten Sie nicht in das Mikrofon. Zur Funktionskontrolle sollten Sie in das Mikrofon sprechen.
• Der Mikrofonarm ist ein starres Röhrchen aus Edelstahl, er darf auf keinen Fall unter Zuhilfenahme von Werkzeug verbogen werden.

Anwendung

Reichlich Bewegungsfreiheit bietet das für den drahtlosen Betrieb ausgelegtnTG H74.

Das TG H74 mit Supernierencharakteristik und kompensiertem Nahbesprechungseffekt eignet sich besonders für Musical- und Theateranwendungen.

Extrem gut anpassbar, ausgesprochen unauffällig, beidseitig montierbar und überzeugend klein und robust – was könnte ein Headset-Mikrofon mehr bieten. Erhältlich in schwarz oder beige.

Anschluss

Das TG H74 ist mit einem weiblichen 4-pol. Mini-XLR

Stecker ausgestattet und in zwei Versionen verfügbar: als Opus-Version eignet es sich für den Anschluss an Taschensender der drahtlosen Mikrofonsysteme Opus 600 und Opus 910; als TG-Version wird es mit dem drahtlosen Mikrofonsystem TG 1000 verwendet.

Für den kabelgebundenen Einsatz muss das Mikrofon mit einem optionalen Speisewandler an einem phantomspeisen- den Mikrofoneingang betrieben werden. Der direkte An- schluss des TG H74 an Phantomspeisung kann das Mikrofon zerstören!

Einstellung

Aufgrund der Supernierencharakteristik blendet das TG H74 rückwärtigen Störschall weitgehend aus. Um eine möglichst hohe Rückkopplungssicherheit in Beschallungssituationen zu erreichen, sollte die Mikrofonkapsel möglichst nah am

Mundwinkel platziert werden. Zur Vermeidung von Poppgeräuschen sollte der mitgelieferte Windschutz WS 54 über die Kapsel gezogen werden.

Mit seinem biegsamen Nackenbügel kann das TG H74 nahezu jeder Kopfform angepasst werden, dabei darf aber der starre Mikrofonbügel keinesfalls mit Werkzeugen verbogen werden! Das TG H74 eignet sich auch für Brillenträger. Der dreh- und verschiebbare Mikrofonarm ermöglicht die Ausrichtung des Mikrofons neben dem Mund.

Das Mikrofon kann sowohl rechts als auch links getragen werden. Hierfür klemmen Sie den Mikrofonarm in die entsprechende Mikrofon- und Kabelhalterung.

Zum Transport können die Ohrbügel nach innen geklappt und flach zusammengelegt werden.

Der Mikrofonarm ist in die linke Halterung geklemmt.

Ziehen Sie den Mikrofonarm aus der Halterung.

Klemmen Sie den Mikrofonarm in die rechte Halterung.

Pflege

Bei Bedarf reinigen Sie das TG H74 und das Anschlusskabel mit einem weichen feuchten Tuch. Wenn notwendig, können Sie ein mildes Reinigungsmittel (z.B. Geschirrspülmittel) verwenden, auf keinen Fall lösemittelhaltige Reiniger. Achten Sie darauf, dass in den Mikrofonkopf kein Wasser gelangt. Der mitgelieferte Schaumstoffpoppschutz sollte in regel-

mäßigen Abständen vom Mikrofonkopf abgezogen und in klarem Wasser gereinigt werden. Achten Sie bitte darauf, dass er vollständig getrocknet ist, bevor Sie ihn wieder auf das Mikrofon setzen.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst alle Gewährleistungsansprüche verlieren.

Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

Versionen

Bez. Beschreibung ....Best.-Nr.

TG H74 (TG) Kondensator-Headsetmikrofon, Superniere, Kabel mit 4-pol. Mini-XLR-Kupplung, schwarz....708.364

TG H74 tan (TG) dito, jedoch beige .....708.372

Zubehör - Lieferumfang

Bez. Beschreibung . . . . . . . . . . Best.-Nr.

WS 54 SW Windschutz, schwarz, nur mitgeliefert beim ..... schwarzen Mikrofon ..... 700.193

WS 54 SC Windschutz, dunkelbeige, nur mitgeliefert beim beigen Mikrofon....700.207

Transporttasche aus Kunstleder. 609.137

Technische Daten

Mikrofon TG H74

Wandlerprinzip .... Kondensator (Back-Elektret)

Arbeitsprinzip . . . . . . . . . . Druckgradienten- empfänger

Richtcharakteristik ..... Superniere

Übertragungsbereich

Nahfeld 40-20.000 Hz

Fernfeld (Entfernung 1 m) . . . . 160 – 17.000 Hz

Freifeldübertragungsfaktor . . . . 3,2 mV/Pa; -49,9 dBV ±3 dB*

Nennimpedanz . . . . . . . . ca. 650 Ω

Nennabschlussimpedanz ..... > 3,5 kΩ

Max. Grenzschalldruckpegel

bei 1 kHz ..... 144 dB*

Äquivalentschalldruckpegel . . . 37 dB SPL*

Art der Stromversorgung ..... Gleichstrom

Max. Stromaufnahme ..... 780 μA

Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pin 1 = 0 V

Pin 2 = 0 V

Pin 3 = NF-Ausgang

Pin 4 = Vorspannung-

Eingang

Abmessungen

Durchmesser 7,7 mm

Länge 158 mm

Gewicht 32 g

*gemessen mit CV 18

Speiseadapter CV 18

Abmessungen

Durchmesser 22 mm

Länge 95 mm

Gewicht 98 g

Anschluss

Eingang ....Tiny QG (Mini-XLR), 4-polig

Pin 1 = 0 V

Pin 2 = NF-Eingang

Pin 3 = NF-Eingang

Pin 4 = Vorspannungs- ausgang: +8,5 V statisch

Ausgang .... 3-pol. XLR,

symmetrisch

Pin 1 = 0 V

Pin 2 = Hot

Pin 3 = Cold

Contents

Safety Information 12

Application....12

Connection....12

Schaltbild / Wiring Diagram / Diagramme de câblage

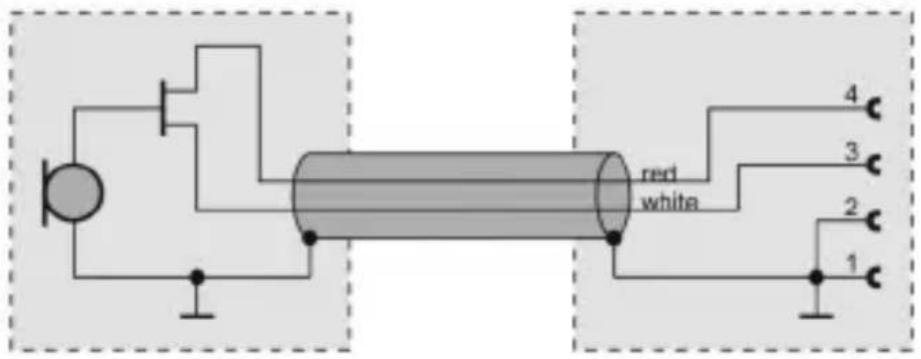

TG H74 (Opus)

red white 1 2 3 4

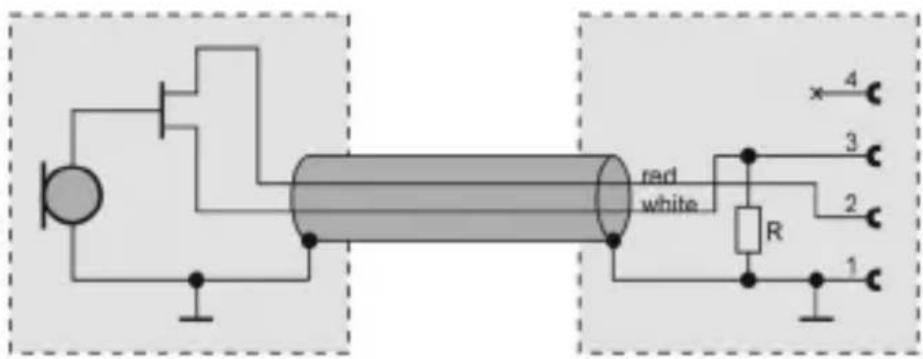

TG H74 (TG)

red white R x 4 3 2 1

R = 3.9k
