产品类型	动圈麦克风
品牌	Beyerdynamic
型号	M 70 PRO X
换能原理	动圈
指向性	心形
频率响应（近场）	25 – 18 000 Hz
频率响应（远场）	40 – 18 000 Hz
灵敏度（传输因子）	1,8 mV/Pa (-55,0 dBV) ±3 dB
标称阻抗	350 Ω
推荐负载阻抗	≥ 1,5 kΩ
接口	XLR 3针公头
电源	无（动圈麦克风）
长度	185 mm
直径	52 mm
重量	320 g
随附配件	弹性悬架、防喷罩、保护盒
推荐用途	语音（广播、播客、直播），歌唱（流行、摇滚），吉他/贝斯扩音
清洁	微湿软布，勿用溶剂
保修	2年（有限）
售后服务	联系授权技术人员；请勿自行打开

常见问题 - M 70 PRO X BEYERDYNAMIC

M 70 PRO X 是什么类型的麦克风？

M 70 PRO X 是动圈麦克风，具有心形指向性，非常适合语音和歌唱。

麦克风随附哪些配件？

包装内含：M 70 PRO X 麦克风、弹性悬架（蜘蛛架）、防喷罩和保护盒。

如何连接 M 70 PRO X 麦克风？

使用标准3针XLR线缆。将麦克风的公头插入接口或调音台的XLR母口。无需幻象电源。

麦克风的指向性是什么？

指向性图为心形，这意味着它主要拾取来自前方的声音，并减少侧面和后方的噪音。

M 70 PRO X 适用于哪些音源？

推荐用于语音（广播、电台、播客、直播）、歌唱（流行、摇滚）以及吉他或贝斯的扩音。

如何清洁麦克风？

使用微湿的软布蘸水。不要让水渗入内部。避免使用含有溶剂的清洁剂。

遇到技术问题该怎么办？

请查阅 support.beyerdynamic.com 上的常见问题。如果问题仍然存在，请联系授权技术人员。切勿自行打开麦克风，否则将使保修失效。

M 70 PRO X 的保修期是多久？

拜亚动力提供2年有限保修。详细信息请访问 www.beyerdynamic.de/service/garantie。

我可以将此麦克风与标准调音台一起使用吗？

是的，M 70 PRO X 兼容任何配备XLR接口的麦克风输入。由于它是动圈麦克风，不需要幻象电源。

如何将麦克风固定在支架上？

将弹性悬架拧到支架上。将麦克风从底部插入安装位置，然后拧紧螺纹上的固定螺母。用夹子固定防喷罩。

用户手册 M 70 PRO X BEYERDYNAMIC

该使用说明书中包含有关产品使用的重要信息。

有关使用拜雅麦克风或耳机详细信息的链接，请参阅第71页上的“详情”。

安全注意事项

• 使用产品前，应仔细通读本使用说明书及其安全注意事项。
• 仅在附有使用说明书的情况下，方可将该产品交由他人使用。
  · 产品如有损坏，请勿使用。
• 调试前请注意遵守所在国家（地区）的具体规定。
• 铺设连接线缆时，应防止绊脚或损坏设备。
  · 仅可由经授权的专业人员进行维修。切勿擅自将麦克风拆开。若客户方拆开设备，则保修失效。
• 请避免在雨雪天气、水中和潮湿环境下使用该设备。
• 仅允许在符合技术数据规定的条件下使用设备。
• 仅允许使用获得制造商许可的配件和备件。
• 注意调低所连接播放设备的音量，防止出现听力受损，声音回授和扬声器损坏的情况。

合规使用

请按照本使用说明书中的规定正确使用该产品。拜雅公司对违规使用产品以及配件造成的损失概不负责。

担保

• 拜雅两合有限公司对用户因疏忽、不当、错误或以未经制造商认可的用途进行使用而引起的产品或人身伤害不予承担任何责任。
• 对于因未遵循 USB 规范致使 USB 设备遭受损坏，拜雅公司概不承担任何责任。

产品描述

M 70 PRO X

随机清单

- 1个M70PROX麦克风

• 弹性支架
• 嗡声滤除器
• 保护袋

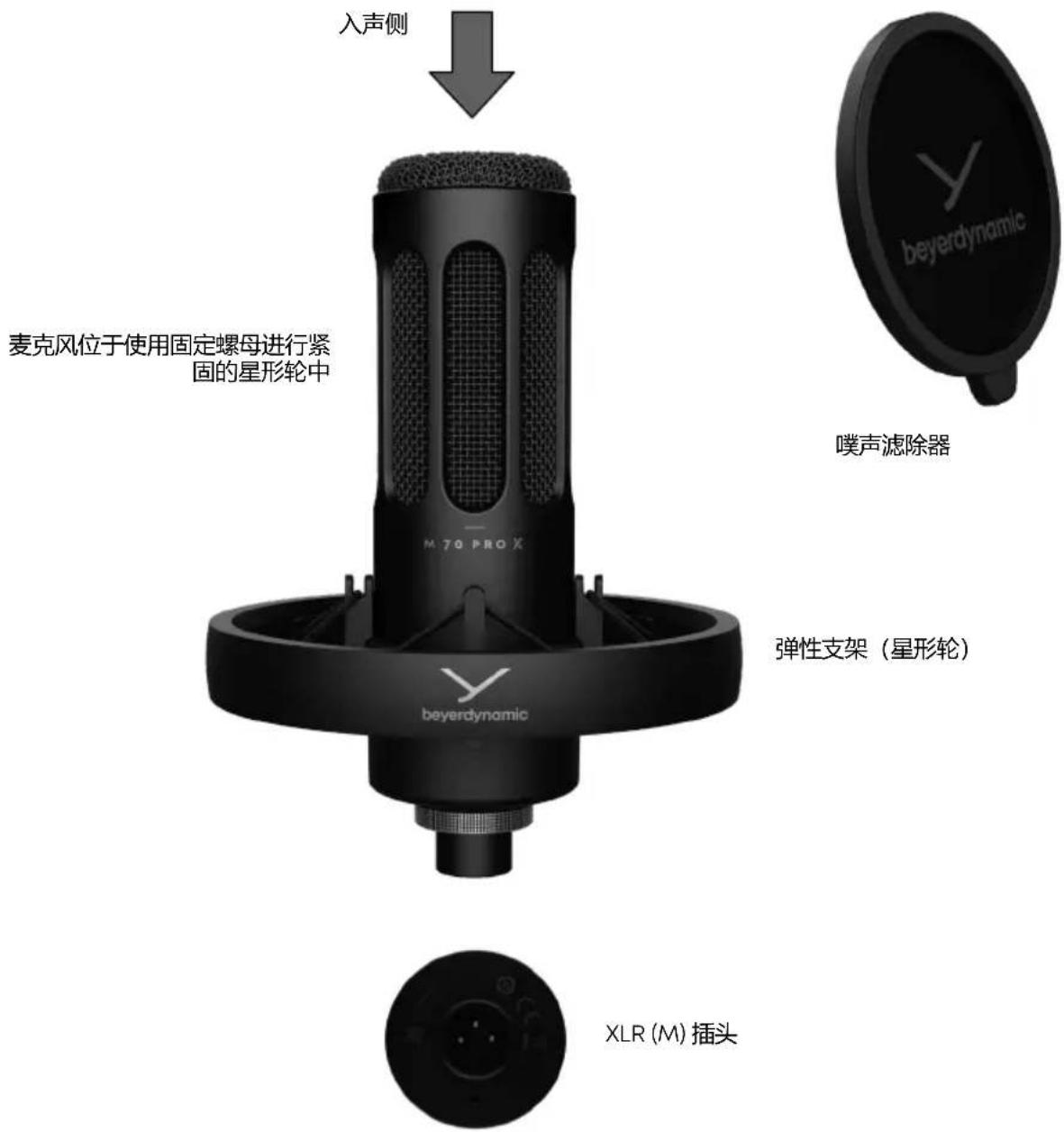

产品概览

入声侧 麦克风位于使用固定螺母进行紧固的星形轮中 M 70 PRO X beyerdynamic beyerdynamic 噗声滤除器 弹性支架（星形轮） XLR (M) 插头

应用

动圈式 M 70 PRO X 麦克风具备广泛均衡的频率响应，专为录制高音质语音、歌曲和器乐而打造。特有的心形特性曲线可有效抑制不必要的声波，高精度修正的近场效应可保持恒定的声音清晰度。扩展频率响应造就与众不同的高分辨率声像。

M 70 PRO X 坚固的设计确保其经久耐用。一体化弹性系统型悬架可保护麦克风免受结构噪音的影响，随附的噗声滤除器可在很大程度上抑制爆破音。

M 70 PRO X 尤其适用于以下声源：

· 广播音频（广播、播客、流媒体）
- 歌曲（摇滚乐、流行乐）
- 吉他放大器和低音放大器

技术指标

换能方式	动圈式
工作原理	压力梯度接收器
方向特性	心形指向型
频率响应:
近场	25-18.000 Hz
远场(间隔1m)	40-18.000 Hz
空闲场传输系数	1.8 mV/Pa (-55.0 dBV) ±3 dB
额定抗阻	350 Ω
标称终端阻抗	≥1.5 kΩ
接口	XLR, 3针, 外凸型
长度	185 mm
直径	52 mm
重量	320 g

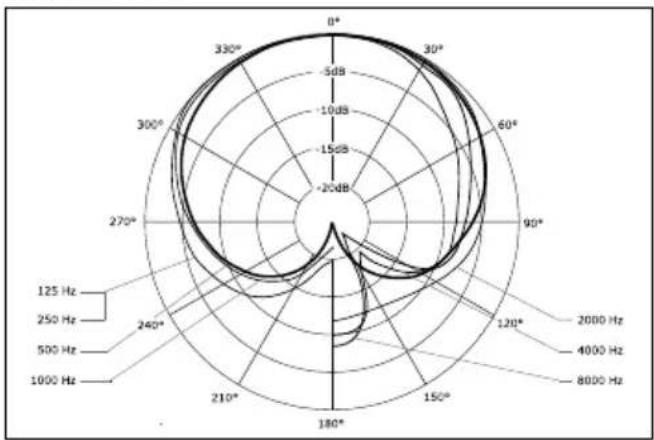

方向特性曲线

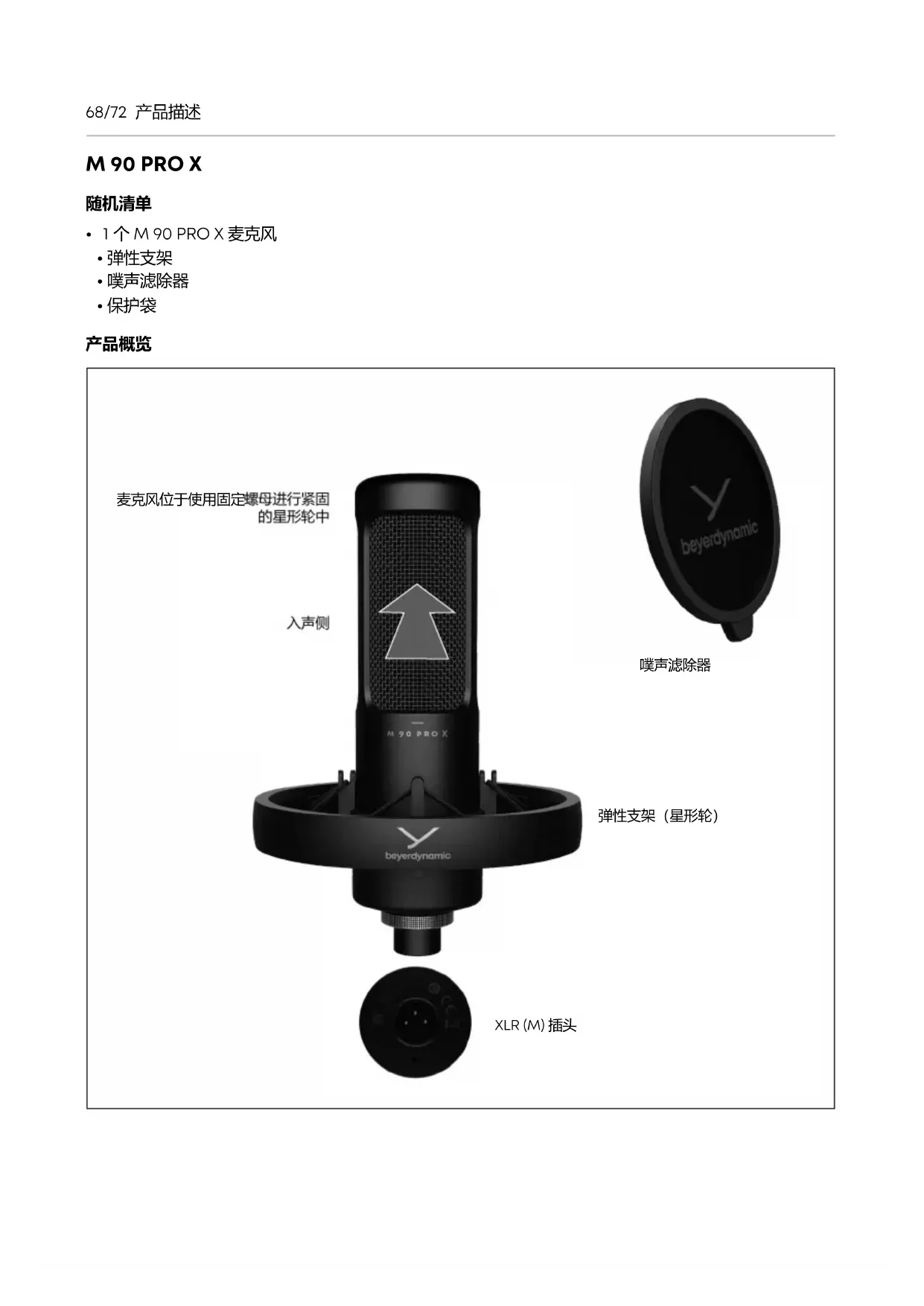

麦克风位于使用固定螺母进行紧固的星形轮中

螺母进行紧固 的星形轮中 入声侧 MA 90 PRO X beyerdynamic XLR (M) 插头

beyerdynamic

噗声滤除器
弹性支架（星形轮）

应用

M 90 PRO X 电容话筒配备 34 ~mm 实量电容盒, 专为录制高音质的人声和器乐而研发, 广播过程中的自然语音也同样适用。特有的心形特性曲线可有效抑制不必要的声波, 而拜雅独特的低噪声电路可确保电信号得到最高水准的处理。一体化弹性系统型悬架可保护麦克风免受结构噪音的影响, 随附的噗声滤除器可在很大程度上抑制爆破音。

M 90 PRO X 尤其适用于以下声源：

- 歌曲

·弦乐器演奏声

- 吉他声

· 广播音频

·钢琴

- 通用型（鼓、麦克风、合唱团及管弦乐队）

技术指标

换能方式……电容式

工作原理.....压力梯度接收器

频率响应 20 - 20.000 Hz

方向特性……心形指向型

空闲场传输系数 1 kHz (0 dB = 1 V/Pa)....36.3 mV/Pa = -28.8 dBV ±2 dB

额定抗阻 < 180 Ω

标称终端阻抗≥1.000Ω

最大声压级（1 kHz 时）....133 dB

信噪比（1Pa时） 88.4 dBA

等效声压级（A 声级加权） 5.6 dB

电源....20 - 52 V (幻象电源)

电流消耗 <6.2 mA

接口....XLR，3针，外凸型

长度 197 mm

直径....52 mm

重量....296 g

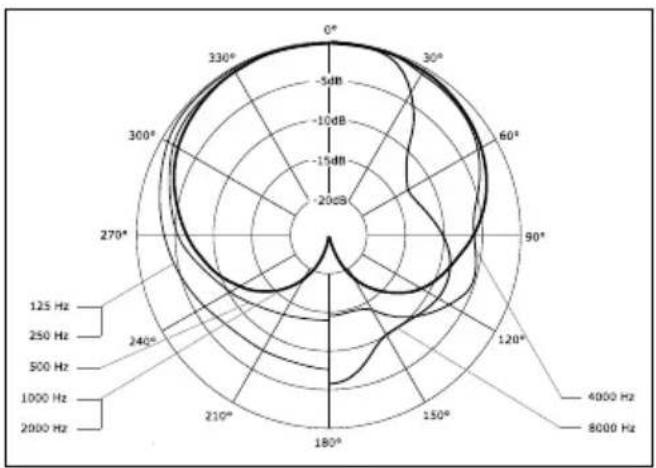

方向特性曲线

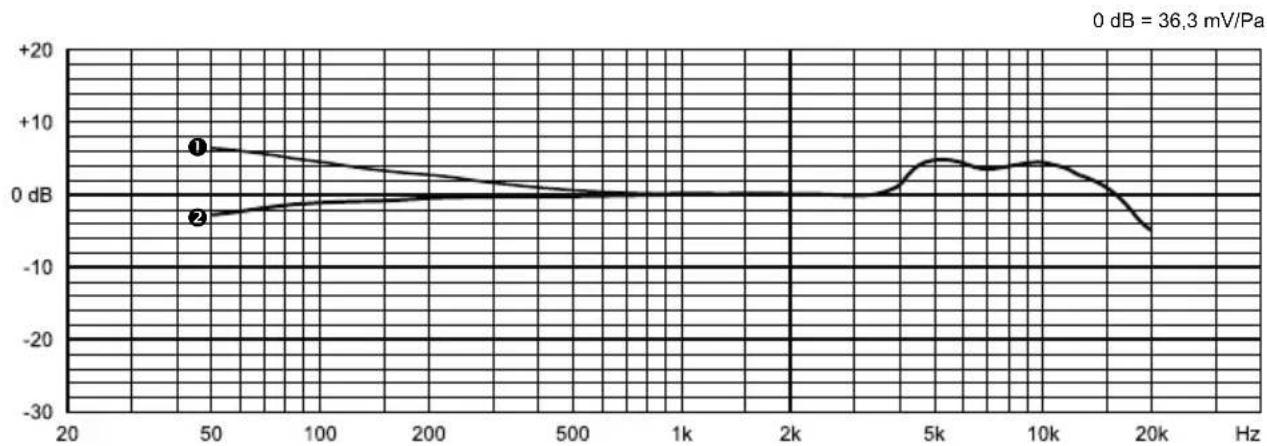

标称频率曲线 (±2 dB)

间隔 ① = 2 cm 和 ② = 1 m 时的曲线走势

安装与调试

小心

由于线缆导致的绊倒危险

因铺设线缆疏忽而导致的绊倒危险。将导致人员伤害和麦克风损坏的后果。

▶ 安全铺设线缆，不得绊倒行人。

固定麦克风

1. 将固定螺母从麦克风螺纹上拧下。
2. 将麦克风底侧朝前放入支架的固定器中。
3. 旋紧螺纹处的固定螺母。
4. 使用三脚架连接器将麦克风安装到三脚架上。
5. 通过三脚架上的夹具固定噗声滤除器并将其调正。

接通麦克风

• M 70 PRO X 麦克风配有一个 3 针 XLR 插头。配备适配话筒线的麦克风端口皆可连接。
• M 90 PRO X 麦克风配有一个 3 针 XLR 插头。配备适配话筒线且幻象电源为 (24 - 52 V) 的麦克风端口皆可连接。为此应激活相应的幻象电源。

设置麦克风

注意

三脚架位置不稳定

三脚架位置不稳定，将造成麦克风因掉落而受损。

▶ 确保使用的三脚架，包括已安装的麦克风装置稳定。

放置麦克风时，应使其入声侧与干扰音源相反，以达到抑制噪声的最佳效果。

废弃处理

该产品在其使用寿命终止后不得作为普通生活垃圾进行废弃处理，而须投放到电气和电子设备回收中心。产品、使用说明书或包装上的标记符号对此作出相应的提示。

(注意符合)
WEEE 指令

故障排除

若您在使用该麦克风时存在任何技术性问题或需要进一步的指导，请通过下方网址访问我们的常见问题页面 support.beyerdynamic.com

服务

在需要提供相关服务时，请联系经授权的专业人员。切勿擅自将麦克风拆开。否则将解除一切售后保障承诺。

请访问我们的网站 www.beyerdynamic.de 获取服务与备件的相关信息。

附加信息

若需获取详细信息，请通过以下网址 www.beyerdynamic.com/microphones.html 进行访问。

麦克风使用教程和说明书，请通过以下网址

www.youtube.com/beyerdynamic 访问我们的 YouTube 频道。

清洁

▶ 清洁表面时，使用柔软的湿布擦拭。
注意切勿让水进入麦克风中。
▶ 切勿使用溶剂型清洁剂。

质保

拜雅对已售出的拜雅产品提供为期 2 年的质保。担保条件详情请通过下方网址访问我们的网站 www.beyerdynamic.de/service/garantie。

一致性

产品一致性的相关信息请通过下方网址访问我们的网站 www.beyerdynamic.com/downloads。
