| 製品タイプ | ダイナミックマイクロフォン |
| ブランド | Beyerdynamic |
| モデル | M 70 PRO X |
| トランスデューサー原理 | ダイナミック |
| 指向特性 | カーディオイド |
| 周波数特性（近接界） | 25 – 18 000 Hz |
| 周波数特性（遠方界） | 40 – 18 000 Hz |
| 感度（伝達係数） | 1,8 mV/Pa (-55,0 dBV) ±3 dB |
| 公称インピーダンス | 350 Ω |
| 推奨負荷インピーダンス | ≥ 1,5 kΩ |
| コネクター | XLR 3ピン オス |
| 電源 | 不要（ダイナミックマイクロフォン） |
| 長さ | 185 mm |
| 直径 | 52 mm |
| 重量 | 320 g |
| 付属品 | エラスティックサポート、ポップフィルター、保護ケース |
| 推奨用途 | スピーチ（放送、ポッドキャスト、ストリーミング）、ボーカル（ポップス、ロック）、ギター/ベースアンプ |
| お手入れ方法 | 柔らかい布を軽く湿らせて、溶剤は使用しない |
| 保証 | 2年間（制限付き） |
| アフターサービス | 認定技術者に連絡する；自分で開けないでください |
よくある質問 - M 70 PRO X BEYERDYNAMIC
ユーザーの質問 M 70 PRO X BEYERDYNAMIC
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード マイク 無料でPDF形式で！マニュアルを見つける M 70 PRO X - BEYERDYNAMIC 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 M 70 PRO X ブランド BEYERDYNAMIC.
使用説明書 M 70 PRO X BEYERDYNAMIC
このたびは、beyerdynamic 製品をお買い求めいただき、誠にありがとうございました。
本取扱説明書には、製品の取り扱いに関する重要な注意事項が記載されています。
マイクまたはヘッドフォンの使用に関する詳細情報へのリンクは、61ページの「詳細情報」の章に記載されています。
安全上のご注意
- 本取扱説明書と安全上の注意をよくお読みになってから、製品を使用してください。
・本製品を他者にお渡しになる場合には、取扱説明書も一緒にお渡しください。 - 製品に破損が生じている場合には、これをご使用にならないでください。
- 使用を開始する前に、各国で適用されている規則をご確認ください。
- 接続ケーブルを敷設する際には、つまずきや製品の破損につながらないようにご注意ください。
- 修理は認定された専門スタッフにのみお任せください。絶対にマイクをご自分で分解しないでください。お客様によって分解された場合、保証対象外となります。
・本製品を雨、雪、水分または湿気にさらさないでください。
・本製品は、技術データに記載されている条件下でのみご使用ください。 - メーカーが許可するアクセサリーと交換部品のみをご使用ください。
- 接続中の再生装置における音量を低くし、聴覚障害、ハウリング、スピーカーの破損を防いでください。
適切な使用方法
本取扱説明に記載された内容に反する方法で本製品をご使用にならないでください。不適切な方法でご使用になった場合、beyerdynamicは製品やアクセサリーに対する責任を負いません。
賠償責任
- beyerdynamic GmbH & Co. KG は、不注意、不適切な、誤った、または製造業者が意図した目的に応じない方法で製品を使用したために引き起こされた、製品への損害または人体に生じた怪我に対する責任は負いません。
- beyerdynamic は、USB仕様に沿わないUSB機器に生じた損害に対する責任を負いません。
製品について
M 70 PRO X
納品範囲
- マイク M 70 PRO X1 個
- 弾性ホルダー
- Pop フィルター
- 保護袋

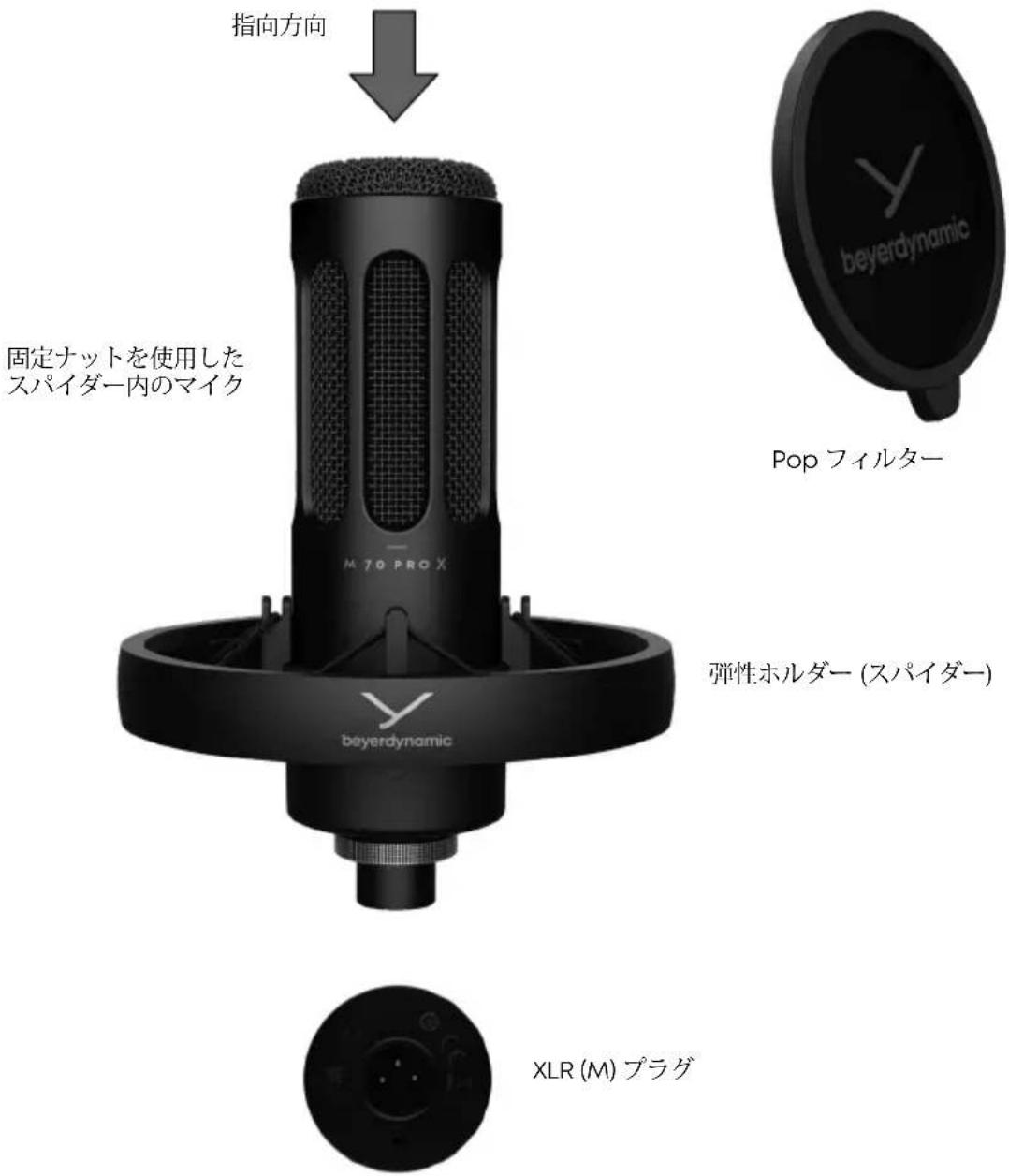

製品の各部の名称
ご使用にあたって
拡張され、調和のとれた周波数レスポンスを可能とするダイナミックマイク M 70 PRO X は、言語、歌唱、楽器の高品質な録音を目的に開発されています。不要な音波はカージオイド特性によって効果的に抑制され、正確に調整された近接効果によって均一にクリアな音響が実現されます。拡張された周波数レスポンスが、きめ細かで高分解能なサウンドパターンを可能にします。
頑丈設計の M 70 PRO X は長寿命性を誇ります。統合された弾性サスペンションホルダーによって、マイクを固体伝搬音から守り、同梱の Pop フィルターは破裂音を大幅に抑制します。
M 70 PRO X は特に以下の音源に適しています:
- ブロードキャスト用途向け言語 (ラジオ、ポッドキャスト、ストリーミング)
- 歌唱 (ロック、ポップ音楽)
・ギターおよびベースアンプ
技術データ
| 変換原理 | ダイナミック |
| 動作原理 | 音圧傾度型レシーバー |
| 指向性 | カージオイド |
| 周波数特性: | |
| 近接場 | 25~18,000 Hz |
| 遠方場 (距離 1 m) | 40~18,000 Hz |
| 感度 | 1.8 mV/Pa (-55.0 dBV) ±3 dB |
| 定格インピーダンス | 350 Ω |
| 定格最終インピーダンス | ≥1.5 kΩ |
| コネクタ | XLR、3極、オス |
| 長さ | 185 mm |
| 直径 | 52 mm |
| 重量 | 320 g |

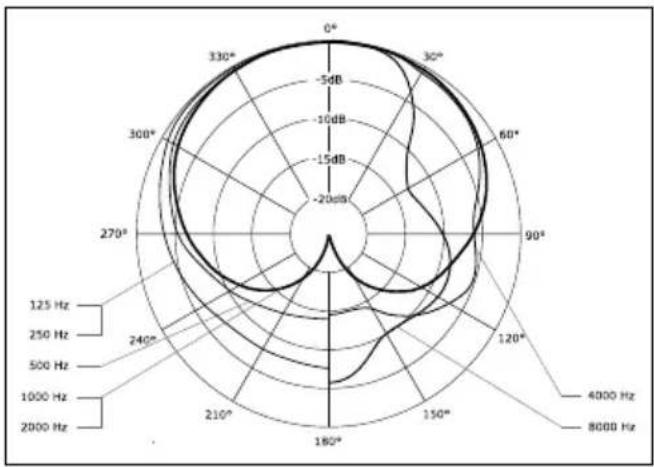

指向性グラフ
radar
| Frequency (Hz) | Angle (°) | |---|---| | 125 | 0 | | 250 | 30 | | 500 | 60 | | 1000 | 90 | | 2000 | 120 | | 4000 | 150 | | 8000 | 180 | | 120 | 210 | | 150 | 240 | | 180 | 270 | | 210 | 300 | | 240 | 330 | | 270 | 360 | | 300 | 390 | | 330 | 420 | | -5dB | 450 | | -10dB | 480 | | -15dB | 510 | | -20dB | 540 | | -25dB | 570 | | -30dB | 600 | | -35dB | 630 | | -40dB | 660 | | -45dB | 690 | | -50dB | 720 | | -55dB | 750 | | -60dB | 780 | | -65dB | 810 | | -70dB | 840 | | -75dB | 870 | | -80dB | 900 | | -85dB | 930 | | -90dB | 960 | | -95dB | 990 | | -100dB | 1020 | | -105dB | 1050 | | -110dB | 1080 | | -115dB | 1110 | | -120dB | 1140 | | -125dB | 1170 | | -130dB | 1200 | | -135dB | 1230 | | -140dB | 1260 | | -145dB | 1290 | | -150dB | 1320 | | -155dB | 1350 | | -160dB | 1380 | | -165dB | 1410 | | -170dB | 1440 | | -175dB | 1470 | | -180dB | 1500 | | -185dB | 1530 | | -190dB | 1560 | | -195dB | 1590 | | -200dB | 1620 | | -205dB | 1650 | | -210dB | 1680 | | -215dB | 1710 | | -220dB | 1740 | | -225dB | 1770 | | -230dB | 1800 | | -235dB | 1830 | | -240dB | 1860 | | -245dB | 1890 | | -250dB | 1920 | | -255dB | 1950 | | -260dB | 1980 | | -265dB | 2010 | | -270dB | 2040 | | -275dB | 2070 | | -280dB | 2100 | | -285dB | 2130 | | -290dB | 2160 | | -295dB | 2190 | | -300dB | 2220 | | -305dB | 2250 | | -310dB | 2280 | | -315dB | 2310 | | -320dB | 2340 | | -325dB | 2370 | | -330dB | 2400 | | -335dB | 2430 | | -340dB | 2460 | | -345dB | 2490 | | -350dB | 2520 | | -355dB | 2550 | | -360dB | 2580 | | -365dB | 2610 | | -370dB | 2640 | | -375dB | 2670 | | -380dB | 2700 | | -385dB | 2730 | | -390dB | 2760 | | -395dB | 2790 | | -400dB | 2820 | | -405dB | 2850 | | -410dB | 2880 | | -415dB | 2910 | | -420dB | 2940 | | -425dB | 2970 | | -430dB | 3000 | | -435dB | 3030 | | -440dB | 3060 | | -445dB | 3090 | | -450dB | 312既定周波数山線 (±3 dB)
line
| Frequency (Hz) | Value (dB) | | -------------- | ---------- | | 50 | -5 | | 100 | 10 | | 200 | 5 | | 500 | 0 | | 1k | 0 | | 2k | 5 | | 5k | 10 | | 10k | 5 | | 20k | -10 |曲線経過 ① = 2 cm および ② = 1 m

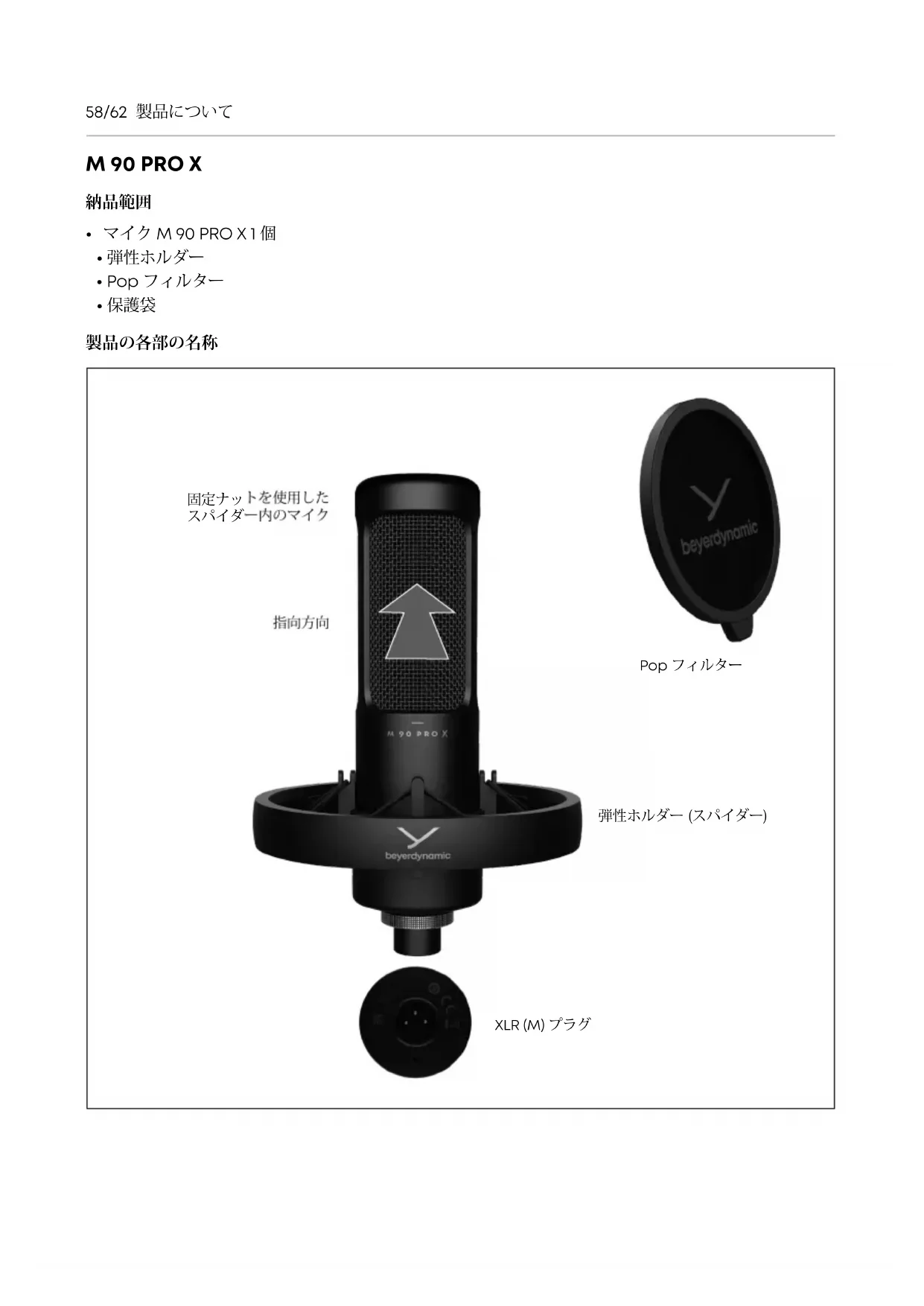

M 90 PRO X
納品範囲
- マイク M 90 PRO X 1 個
- 弾性ホルダー
- Pop フィルター
- 保護袋

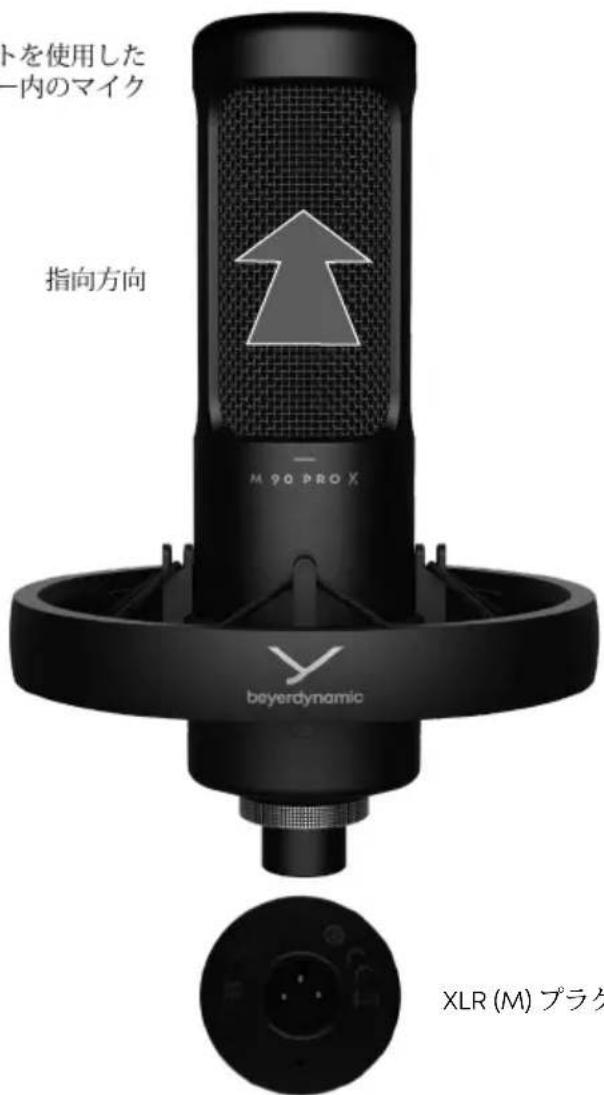

製品の各部の名称
固定ナットを使用した スパイダー内のマイク
弾性ホルダー (スパイダー)
XLR (M) プラグ
ご使用にあたって
歌唱および楽器の高品質な録音用として開発された、34 mm のリアルコンデンサーカプセルを持つコンデンサーマイク M 90 PRO X は、ブロードキャスト用途における言語の自然な録音にも適しています。優れたカージオイド特定によって不要な音波を効果的に抑制するだけでなく、beyerdynamic の独自開発による低ノイズスイッチングによって最高レベルでの電子信号処理が可能となります。統合された弾性サスペンションホルダーによって、マイクを固体伝搬音から守り、同梱の Pop フィルターは破裂音を大幅に抑制します。
M 90 PRO X は特に以下の音源に適しています:
- 歌唱
·弦楽器 - アコースティックギター
・ブロードキャスト用途における言語
・ピアノ - 一般的用途 (打楽器、室内用マイク、合唱、オーケストラ)
技術データ
| 変換原理 | コンデンサー |
| 動作原理 | 音圧傾度型レシーバー |
| 周波数特性 | 20~20,000 Hz |
| 指向性 | カージオイド |
| 1 kHz (0 dB = 1 V/Pa) における感度 | 36.3 mV/Pa = -28.8 dBV ±2 dB |
| 定格インピーダンス | < 180 Ω |
| 定格最終インピーダンス | ≥1,000 Ω |
| 最大許容限界音圧レベル(1 kHz の場合) | 133 dB |
| SN比 (1 Pa の場合) | 88.4 dBA |
| 等価騒音レベル (A特性) | 5.6 dB |
| 供給電圧 | 20 - 52 V (ファンタム) |
| 消費電流 | < 6.2 mA |
| コネクタ | XLR、3極、オス |
| 長さ | 197 mm |
| 直径 | 52 mm |
| 重量 | 296 g |

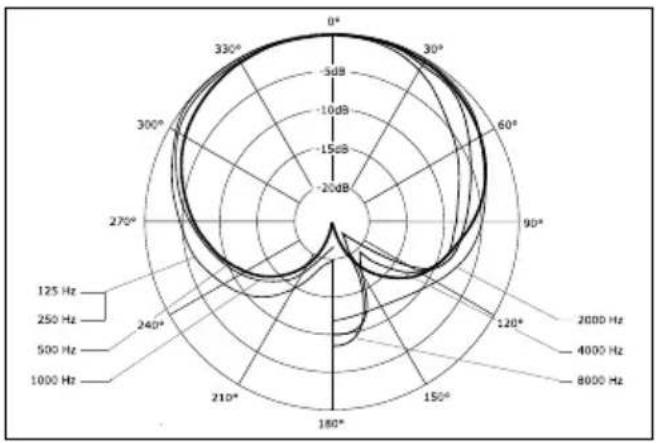

指向性グラフ
radar
| Frequency (Hz) | Angle (°) | Value (dB) | |---|---|---| | 125 Hz | 0° | -5 | | 250 Hz | 30° | -10 | | 500 Hz | 60° | -15 | | 1000 Hz | 90° | -20 | | 150 Hz | 120° | -15 | | 2000 Hz | 150° | -10 | | 4000 Hz | 180° | -5 | | 8000 Hz | 210° | 0 | | 125 Hz | 240° | 5 | | 250 Hz | 270° | 10 | | 500 Hz | 300° | 15 | | 1000 Hz | 330° | 20 |既定周波数曲線 ( ±2 dB)
line

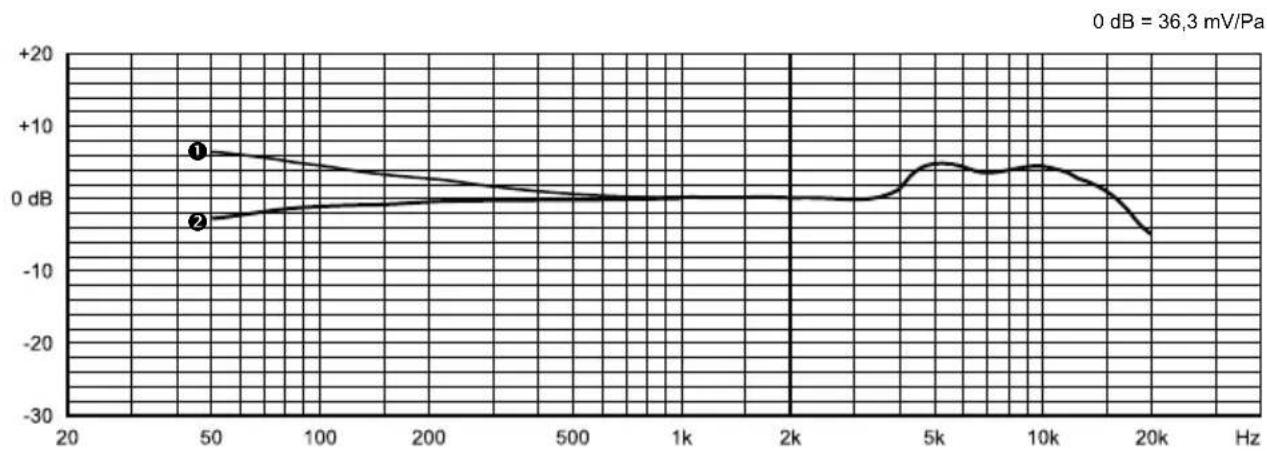

| Frequency (Hz) | Value (dB) | | -------------- | ---------- | | 50 | ~5 | | 20 | ~-5 | | 5k | ~5 | | 10k | ~5 | | 20k | ~-5 |曲線経過 ① = 2 cm および ② = 1 m
設置および使用開始
注意
ケーブルによるつまずきの危険
適切にケーブルを敷設しなかった場合、つまずきの危険が生じます。これが負傷やマイクの破損につながる恐れがあります。
▶ つまずきの危険が生じないように、慎重にケーブルを敷設してください。
マイクの固定
- マイクにあるネジ部から固定ナットを取り外してください。
- マイクの下部をホルダー内へ挿入します。
- 固定ナットをネジ部へしっかりと締めます。
- マイクを三脚の接続部に固定します。
- クランプを使用して、Pop フィルターを三脚に固定し、調整します。
マイクの接続
- M 70 PRO X には、3極 XLR コネクタが装備されています。それぞれのマイク入力に適切なマイク用ケーブルを接続することができます。
- M 90 PRO X には、3極 XLR コネクタが装備されています。それぞれのファンタム電源 (24～52 V) 付きマイク入力に適切なマイク用ケーブルを接続することができます。この際、ファンタム電源を有効にしてください。
マイクの調整
ご注意
不安定な三脚
三脚が不安定な場合、これが転倒し、固定されているマイクが破損する恐れがあります。
▶ マイクが固定されている三脚が安定するように設置してください。
▶ 干渉ノイズを最大限抑制できるよう、マイクの指向方向が干渉源に対向するようにマイクの位置を調整してください。
廃棄
本製品は使用期限終了後、通常の家庭ごみに廃棄することはできません。電気および電子機器のリサイクル収集所までお持ちください。製品、使用説明、包装にある次のシンボルが、本製品がリサイクル対象であることを示しています。
WEEE
トラブルシューティング
マイクのご使用中に技術的な問題が発生した場合またはその他の説明書をご希望の場合には、弊社ウェブサイトsupport.beyerdynamic.comのFAQをご覧ください。
サービス
▶ 点検が必要な場合は、認定を受けた専門スタッフまでご連絡ください。マイクは絶対にご自分で分解しないでください。これによって、保証請求権が失われることがあります。
サービスおよび交換部品に関する情報は、弊社ウェブサイト www.beyerdynamic.de からご入手ください。
詳細情報
詳細情報をご希望でしたら、製品ウェブサイト www.beyerdynamic.com/microphones.html をご覧ください。
マイクの取り扱いにあたってのチュートリアルおよび説明は、弊社 Youtube チャンネル
www.youtube.com/beyerdynamicをご覧ください。
清掃
▶ 表面のお手入れには、水で湿らせた柔らかい布をご使用ください。
▶ この際、マイク内に水分が侵入しないようにお気をつけください。
▶ 溶剤が含まれる洗剤は使用しないでください。
保証
beyerdynamic は、お買い求めになった beyerdynamic 製品を 2 年間保証します。保証条件の詳細は、弊社ウェブサイト www.beyerdynamic.de/service/garantie をご覧ください。
適合規格
本製品の適合性に関する情報は、弊社ウェブサイト www.beyerdynamic.com/downloadsをご覧ください。
