사용 설명서 YVC1000MS YAMAHA

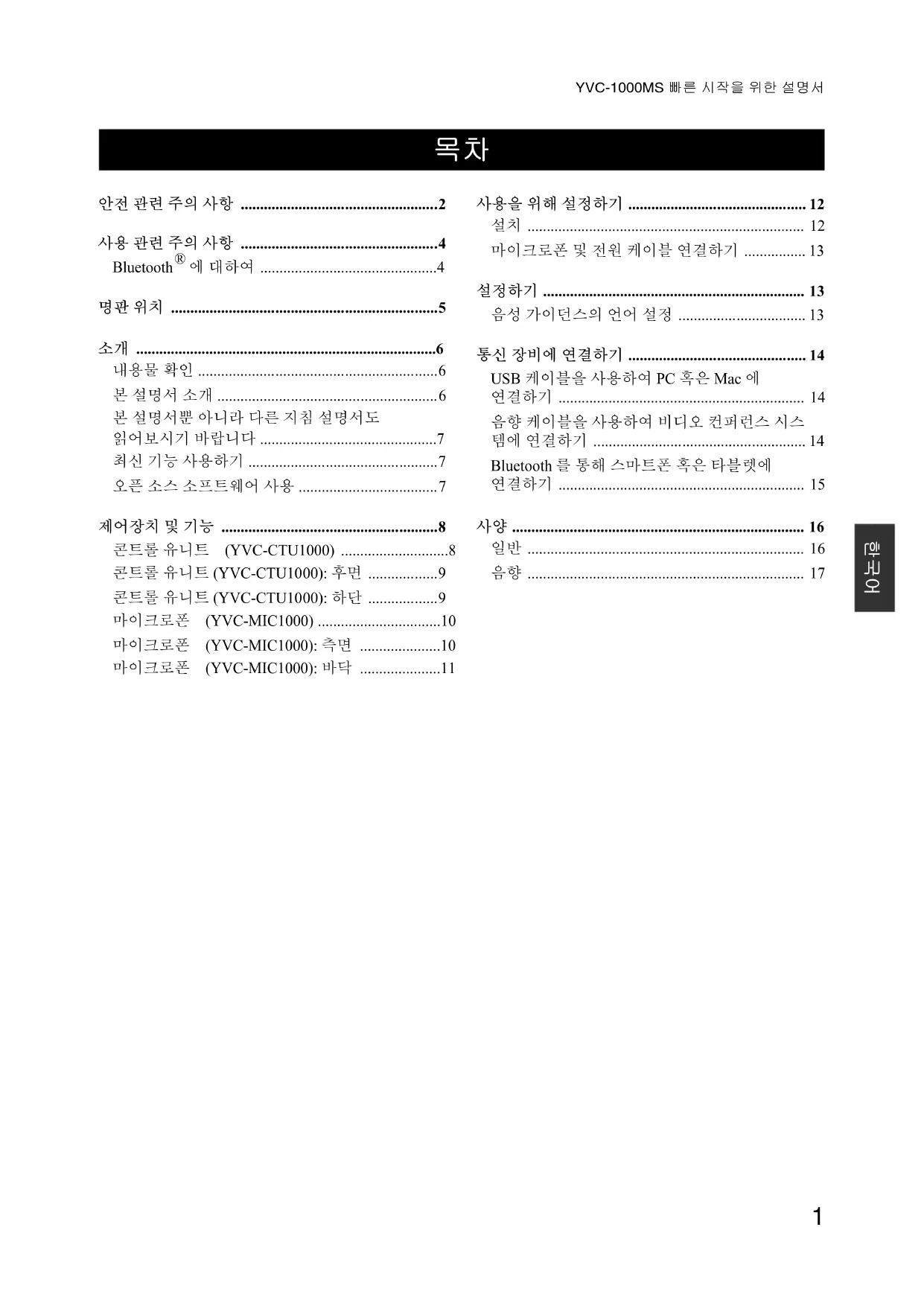

안전 관련 주의 사항 ...................................................2 사용 관련 주의 사항 ...................................................4 Bluetooth

1 다음 경우가 발생할 경우 콘센트에서 전원 플러그를 즉시 빼

이 사항을 준수하지 않을 경우 화재 또는 전기 충격이 발생할 수 있습니다 . 수리 또는 검사가 필요한 경우 관련 대리점에 요

• 비정상적인 냄새 또는 소음이 발생하는 경우 ;

• 제품이 물에 노출된 경우 . 2 전원 케이블이 손상되지 않도록 주의하십시오 .

• 케이블 위에 무거운 물체를 놓지 마십시오 .

• 케이블을 어떠한 방법으로도 처리하지 않도록 주의하십시

• 케이블을 제 위치에 고정하기 위해 스테이플을 사용하지 마

• 케이블에 과도한 힘을 가하지 마십시오 .

• 케이블이 뜨거운 물체 근처에 있지 않도록 주의하십시오 . 3 포함된 전용 전원 케이블만 사용하십시오 . 이 사항을 준수하 지 않을 경우 화재 , 전기 충격 또는 제품 손상이 발생할 수 있

4 지정된 전원 공급 전압만 사용하십시오 . 이 사항을 준수하지 않을 경우 화재 , 전기 충격 또는 제품 손상이 발생할 수 있습

7 콘센트 또는 전원 스트립의 전류 용량을 확인하여 제품 사용 시 초과하지 않는지 확인하십시오 . 전원 스트립이 과열되거 나 성능이 떨어질 경우 화재가 발생할 수 있습니다 . 8 손가락 또는 금속 물체로 단자를 만지지 마십시오 . 이 사항을 준수하지 않을 경우 전기 충격 또는 제품 손상이 발 생할 수 있습니다 .

제품을 지속적으로 사용할 경우 화재 또는 전기 충격이 발생

11 본 제품을 어떤 방법으로도 분해하거나 개조하지 마십시오 . 이 사항을 준수하지 않을 경우 화재 , 전기 충격 또는 제품 손 상이 발생할 수 있습니다 . 12 열 분산을 막지 마십시오 .

• 옷 , 테이블 천 또는 기타 유사 물체를 제품 위에 두지 마십

• 깔개 , 카펫 등의 위에 제품을 놓지 마십시오 .

• 제품을 공기 순환이 제대로 이루어지지 않는 좁은 공간에 쑤셔 넣거나 밀어 넣지 마십시오 .

• 환기 구멍을 막지 마십시오 . 본 제품의 경우 상단에 최소 1cm, 좌측 및 우측에 1cm 및 후방 에 5cm 의 환기 공간이 필요합니다 . 위의 사항을 준수하지 않을 경우 제품 내부에 열이 발생하여 화재가 발생하거나 제품이 손상될 수 있습니다 . 13 제품을 실외 또는 물이 떨어질 수 있는 장소에 두지 마십시오 . 이 사항을 준수하지 않을 경우 화재 , 전기 충격 또는 제품 손 상이 발생할 수 있습니다 . 14 먼지 또는 습기 , 기름 낀 연기 또는 증기나 부식성 기체가 노 출되는 장소에 제품을 설치하지 마십시오 . 이 사항을 준수하 지 않을 경우 화재 , 전기 충격 또는 제품 손상이 발생할 수 있

15 제품이 평평한 곳에 있는지 확인하십시오 . 제품을 뒤집거나 수직 방향으로 두지 마십시오 . 이 사항을 준 수하지 않을 경우 화재 , 전기 충격 또는 제품 손상이 발생할

16 이물질이 본 제품에 떨어질 수 있는 장소 및 / 또는 떨어지거나 분산되는 액체에 노출되는 장소에 본 제품을 설치하지 마십시 오 . 본 제품 상단에 다음을 놓지 마십시오 .

• 기타 구성품을 놓을 경우 본 제품 표면의 손상 및 / 또는 변 색이 발생할 수 있습니다 .

• 발화 물체 ( 예 : 양초 ) 를 놓을 경우 화재 , 본 제품 손상 및 / 또는 신체적 부상이 발생할 수 있습니다 .

• 액체를 담은 용기를 놓을 경우 용기가 떨어질 수 있으며 그 안의 액체로 인해 전기 충격 및 / 또는 본 제품 손상이 발생 할 수 있습니다 .s 17 제품에 금속 또는 종이와 같은 이물질을 삽입하지 마십시오 . 이 사항을 준수하지 않을 경우 화재 , 전기 충격 또는 제품 손 상이 발생할 수 있습니다 . 18 천둥 소리가 들릴 경우 제품을 만지지 마십시오 . 이 사항을 준수하지 않을 경우 전기 충격이 발생할 수 있습니

20 제품을 심박 조율기로부터 최소 22cm 떨어진 거리에서 사용

이 사항을 준수하지 않을 경우 심박 조율기에 영향을 주어 심 각한 사고가 발생할 수 있습니다 . 21 의료기 근처에서 본 제품을 사용하지 마십시오 . 본 제품의 전 자파가 전자 의료기 작동에 나쁜 영향을 미칠 수 있습니다 . 의 료기 근처와 같이 전자파 사용이 금지된 곳에서는 본 제품을 사용하지 마십시오 . 22 USB 및 마이크 케이블이 손상되지 않도록 주의하십시오 .

• 케이블 위에 무거운 물체를 놓지 마십시오 .

• 스테이플을 사용하여 케이블을 고정하지 마십시오 .

• 케이블에 불필요한 힘을 가하지 마십시오 .

• 열원 근처에 케이블을 두지 마십시오 . 화재 , 전기 충격 또는 제품 손상이 발생할 수 있습니다 . 23 제품과 함께 제공하는 USB 및 마이크 케이블을 사용해야 합

다른 USB 또는 마이크 케이블을 사용할 경우 화재 , 전기 충격 또는 제품 손상이 발생할 수 있습니다 . 24 본 제품을 장시간 동안 사용하지 않는 경우 모든 전원 플러그

이 사항을 준수하지 않을 경우 화재 또는 전기 충격이 발생할

25 전원 플러그 또는 케이블을 연결하거나 분리할 때 손이 건조 한지 확인하십시오 . 이 사항을 준수하지 않을 경우 전기 충격 또는 제품 손상이 발 생할 수 있습니다 . 26 불안정하거나 진동에 노출된 장소에 제품을 설치하지 마십시 오 . 그렇지 않을 경우 떨어지거나 뒤집어져서 부상 또는 제품 손상이 발생할 수 있습니다 . 27 직사광선 또는 과도하게 높은 온도 ( 히터 근처 등 ) 에 노출되 는 장소에 제품을 설치하지 마십시오 . 이 사항을 준수하지 않 을 경우 제품이 손상될 수 있습니다 . 28 제품 위에서 앉거나 서지 말고 상단에 다른 물체를 두지 마십

이 사항을 준수하지 않을 경우 제품이 손상될 수 있습니다 . 안전 관련 주의 사항YVC-1000MS 빠른 시작을 위한 설명서

29 재생을 시작하기 전에 볼륨을 최소 레벨로 줄이십시오 . 이 사항을 준수하지 않을 경우 큰 소음이 방출되면서 청각 장 애가 올 수 있습니다 . 30 주변 온도가 급격하게 변하는 장소에서 제품을 사용하지 마십 시오 . 주변 온도가 급격하게 변할 경우 제품에 응축수가 발생 하여 제품이 손상될 수 있습니다 . 응축수가 발생한 경우 전원 을 끈 상태에서 제품이 건조될 때까지 그대로 두어야 합니다 . 31 전원을 켠 상태에서 케이블을 연결하지 마십시오 . 이 사항을 준수하지 않을 경우 제품 및 모든 연결된 장비가 손상될 수 있

32 제품을 만지기 전에 신체 또는 옷에서 발생하는 정전기를 접 지시켜야 합니다 . 이 사항을 준수하지 않을 경우 제품이 손상

33 케이블을 바르게 전송 및 연결하십시오 . 누군가의 다리에 의해 케이블이 당겨지거나 끼인 경우 제품 혹은 연결된 장비가 뒤집어지거나 떨어져 부상이 발생하거나 손상될 수 있습니다 . 34 외부 장비를 연결하기 전에 장비와 함께 제공된 사용 설명서 를 자세하게 읽고 지침에 따라 연결하십시오 .YVC-1000MS 빠른 시작을 위한 설명서

• 본 제품은 일반 사무실에서 사용하도록 설계되었으며 , 생명 또는 소중한 자산을 취급하는 높은 수준의 신뢰성이 필요한 분야에서는 사용할 수 없습니다 .

• Yamaha 는 제품의 부적절한 사용 또는 구성으로 인해 발생되는 어떠한 피해에 대해서도 책임을 지지 않습니다 .

• 사용 환경에 따라 본 제품으로 인해 전화, 라디오, TV 등에서 소음이 발생할 수 있습니다. 이러한 경우 설치 위치 또 는 방향을 바꾸십시오 .
• 본 제품을 제 3 자에게 양도하는 경우 본 설명서 및 액세서리를 함께 전달하십시오 .

• 본 제품을 폐기 시 해당 지역 정부의 지침을 준수해야 합니다 .

• 본 제품과 동일한 전원 라인에서 소음을 발생시키는 장비를 연결하지 마십시오 .

• Bluetooth 는 허가 없이 사용할 수 있는 2.4 GHz 주파수대 를 사용하여 무선 통신을 하기 위한 기술입니다

• Bluetooth 호환 기기가 사용하는 2.4 GHz 주파수대는 다양 한 종류의 장비가 공유하는 무선 주파수대입니다 . Bluetooth 호환 기기는 같은 무선 주파수대를 사용하는 다른 기기의 영향을 최소화하는 기술을 사용하지만 그 영향 으로 인해 통신 속도나 거리를 줄어들 수 있으며 경우에 따라 통신 이 중단될 수도 있습니다 .

• 신호 전달 속도 및 통신 가능 거리는 통신 기기 간의 거리 , 장애물의 존재 , 전파 조건 및 장비 종류에 따라 달라집

• Yamaha 는 본 기기와 Bluetooth 호환 기기와의 모든 무선 연결을 보장하지 않습니다 . 사용 관련 주의 사항 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다 . 이 기기는 업무용 (A 급 ) 전자파적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며 , 가정외의 지역에서 사용하는 것을 목적으로 합니다 . Bluetooth

대하여YVC-1000MS 빠른 시작을 위한 설명서

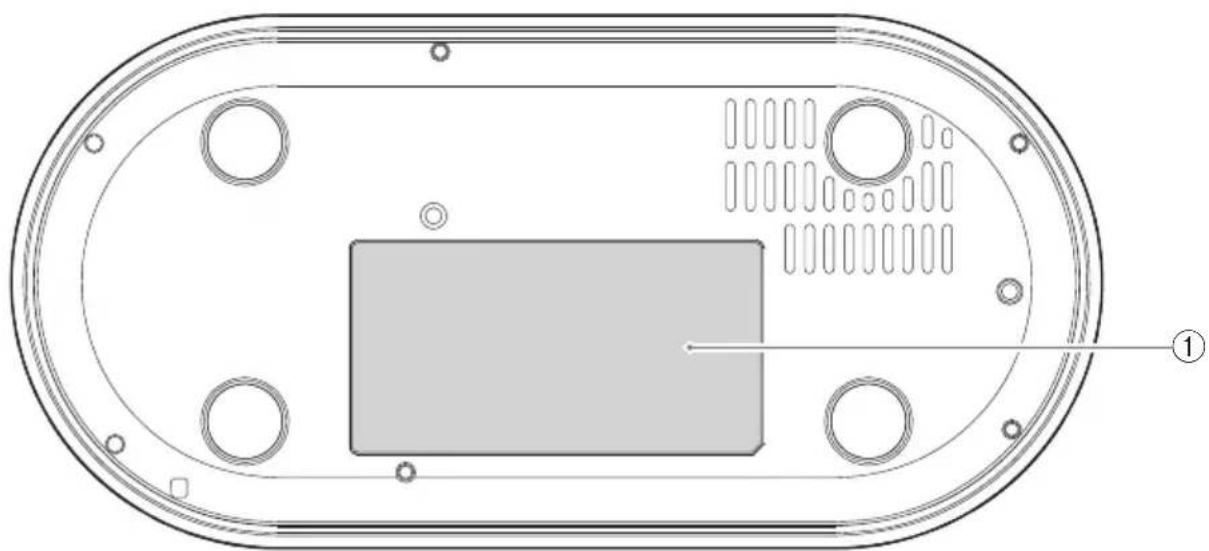

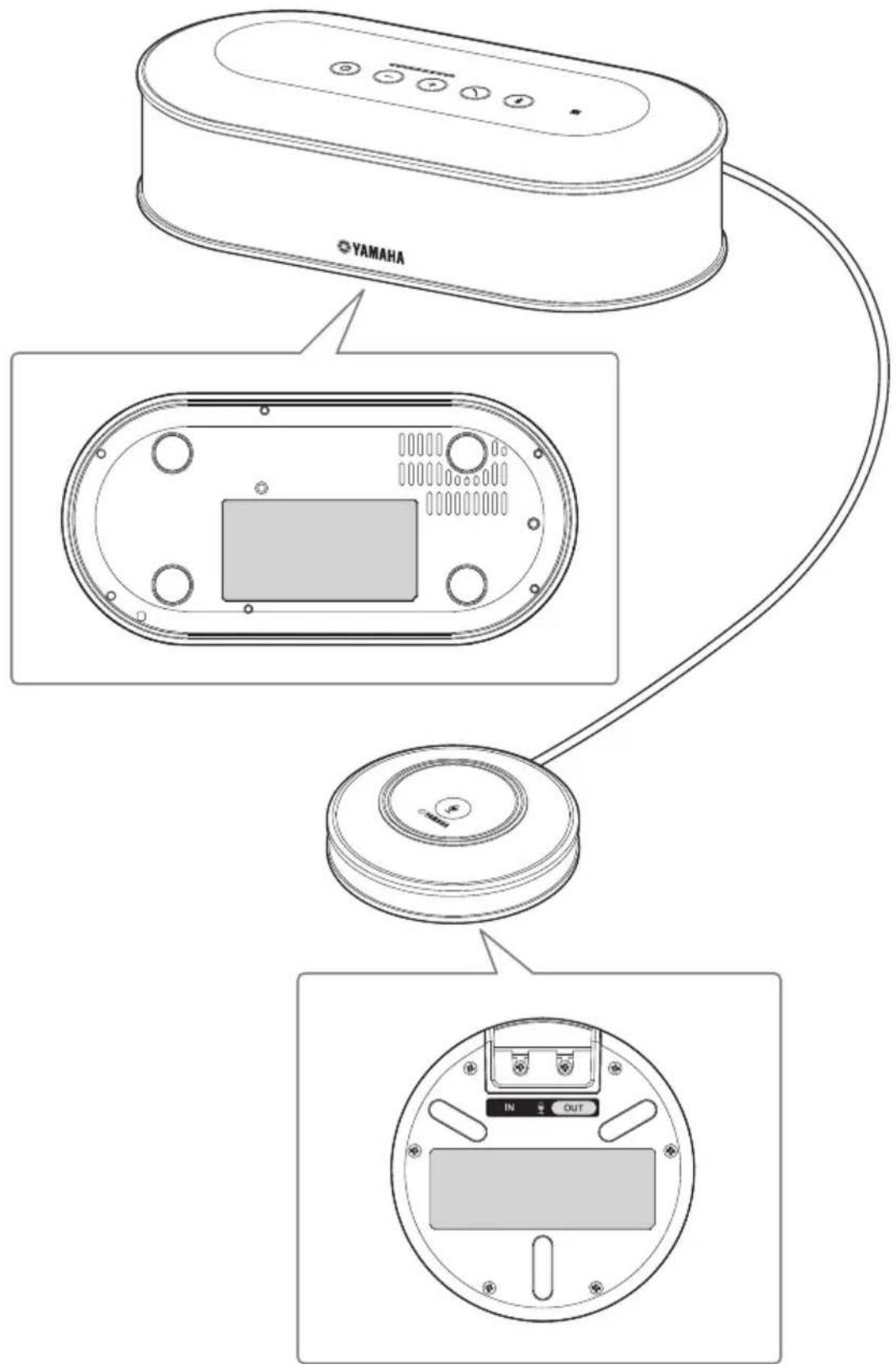

명판은 콘트롤 유니트와 마이크로폰 하단에 있습니다 . 명판 위치YVC-1000MS 빠른 시작을 위한 설명서

Yamaha YVC-1000MS 을 구입해 주셔서 감사합니다 . YVC-1000MS 은 PC 혹은 Mac, 스마트폰 혹은 타블렛 , 비디오 컨퍼런스 시스템 등의 통신 장비에 연결하여 음향 단자로 사용할 수 있는 통합 커뮤니케이션 마이크로폰 및 스피커 제품을 설치 및 연결하기 전에 본 설명서를 자세히 읽어보시기 바랍니다 . 추후에도 참조할 수 있도록 본 설명서를 안전한 장소에 보관하십시오 .

• 콘트롤 유니트 (YVC-CTU1000) x 1
• 마이크로폰 (YVC-MIC1000) x 1

• 빠른 시작을 위한 설명서 ( 본 설명서 ) x 1

본 설명서에는 제품 명칭이 다음과 같이 수록되어 있습니다 .

• Microsoft 및 Windows 는 미국 및 기타 국가에 소재한 Microsoft Corporation 의 등록 상표입니다 .

• Mac, macOS 는 Apple Inc. 의 등록 상표입니다 .

는 Google Inc. 의 상표 혹은 등록 상표입니다 .

는 Bluetooth SIG 의 등록 상표이며 사용권 계약서에 따라 Yamaha 에서 사용됩니다 .

• NFC 로고 (N-Mark) 는 NFC Forum, Inc. 의 상표 혹은 등록 상표입니다 .

• Yamaha 의 허가 없이는 본 설명서를 어떠한 형태로든 복사하거나 사용할 수 없습니다 .

• 본 설명서의 내용은 발행일 현재 최신 사양을 기준으로 하고 있습니다 . 최신 설명서를 가져오려면 하기의 웹사이트에 접속 후 해당 설명서 파일을 다운로드받으십시오 . https://uc.yamaha.com/resources/support/
• Yamaha 는 본 제품 사용으로 인한 어떠한 데이터 손실 혹은 파손에 대해서도 법적 책임을 지지 않습니다 . 보증 서는 본 장치의 수리에 한하여 보장합니

소개YVC-1000MS 빠른 시작을 위한 설명서

본 설명서에는 기본 정보만 수록되어 있습니다 . 제품 사용 방법에 대한 자세한 내용은 다음을 참조하십시오 . 사용 설명서 : 자세한 설정과 유용한 기능을 포함하여 제품 활용에 대한 정보가 수록되어 있습니다 . 자사 웹사이트의 다운로드 페이지에서 최신 사용 설명서를 다운로드하십시오 . 통신 장비 설정을 구성하려면 장비와 함께 제공된 지침 설명서를 참조하십시오 . 자사 웹사이트의 다운로드 페이지에서 펌웨어 ( 제품 프 다운로드하여 최신 기능을 사용할 수 있습니다 .

https://uc.yamaha.com/resources/support/ 이 제품에서는 오픈 소스 소프트웨어를 사용합니다 . 라이센스 내용은 사용 설명서에 포함되어 있습니다 .

사용YVC-1000MS 빠른 시작을 위한 설명서

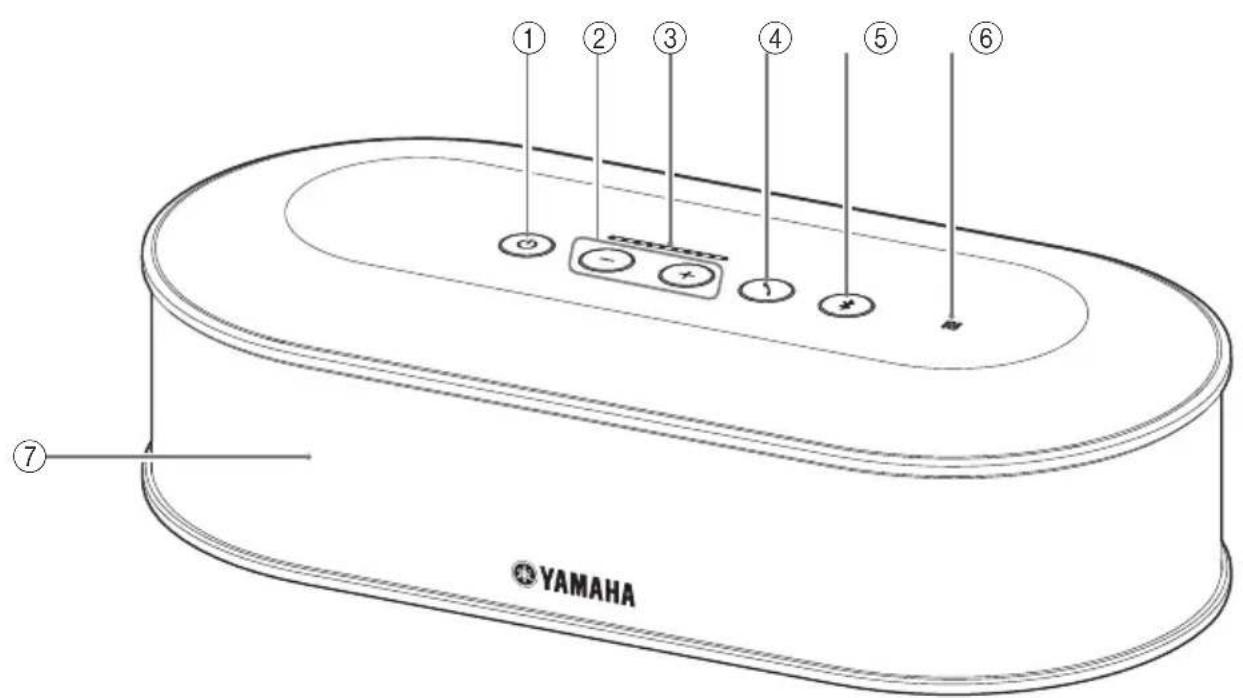

1 전원 단추 / 표시등 누르면 제품이 켜집니다 . 전원 단추를 2 초 이상 누 르고 있으면 대기 모드가 시작됩니다 . 제품이 켜지 면 녹색으로 켜지고 대기 모드에서는 빨간색으로 켜 2 음량 +/- 단추 / 표시등 누르면 스피커 음량이 조정됩니다 . 해당 단추를 0.5 초 이상 누르고 있으면 음량이 계속해서 높아지거나 + 단추와 - 단추를 동시에 2초 이상 누르고 있으면 출 력 장치가 내장 스피커와 외부 스피커 간에 전환됩 3 음량 레벨 표시등 보통의 경우 수신음의 입력 레벨을 나타냅니다 . 스 피커 음량을 조정하거나 출력 스피커를 선택하는 경 우 설정을 나타냅니다 . 4 콜단추 / 표시등 PC 또는 Mac 과 접속한 상태에서 이 단추로 비즈니 스용 Skype 의 통화 조작 ( 착신 응답 , 통화 종류 ) 을 할 수가 있습니다 . 착신 대기 상태에서 2 초 이상 누르면 , 자동으로 음 향 상태가 측정되고 음향 설정이 최적의 상태로 조 정됩니다 ( 자동 음향 조정 ). 5 Bluetooth 단추 / 표시등 누르면 Bluetooth 호환 스마트폰이나 타블렛과 페어 링 혹은 연결됩니다 . Bluetooth 장치에 연결된 동안 이 단추를 누르면 Bluetooth 연결이 끊깁니다 . 6 NFC 로고 (N-Mark) N-Mark 위에 NFC(Near Field Communication) 기능이 탑재된 Bluetooth 호환 스마트폰이나 타블렛을 올려 놓으면 제품과 페어링 혹은 연결하거나 연결을 끊을 7 내장 스피커 수신음을 출력합니다 .

(YVC-CTU1000) 7YVC-1000MS 빠른 시작을 위한 설명서

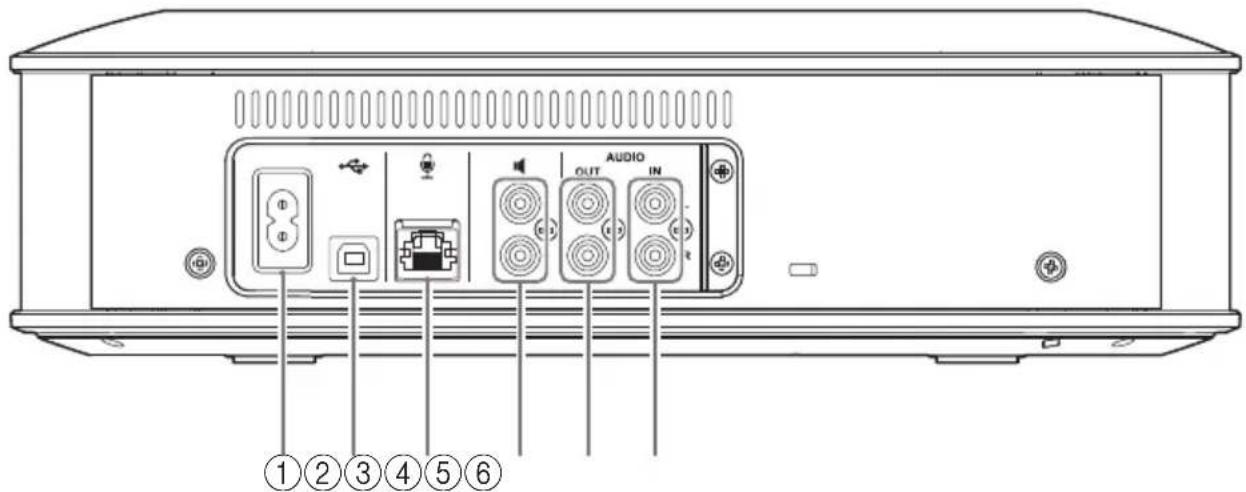

1 전원 단자 본 제품과 함께 제공된 전원 케이블을 연결하는 데 2 USB 포트 본 제품과 함께 제공된 USB 케이블을 사용하여 본 제품을 PC 혹은 Mac 에 연결하는 데 사용됩니다 . 3 마이크로폰 단자 마이크로폰 케이블을 사용하여 본 제품과 함께 제공 된 마이크로폰을 연결하는 데 사용됩니다 . 4 외부 스피커 단자 스피커를 내장 앰프와 연결하는 데 사용됩니다 . 5 음향 출력 단자 (AUDIO OUT) 비디오 컨퍼런스 시스템의 음향 입력 단자에 연결하 는 데 사용됩니다 .. 6 음향 입력 단자 (AUDIO IN) 비디오 컨퍼런스 시스템의 음향 출력 단자에 연결하 는 데 사용됩니다 . 1 명판 다음 정보를 제공합니다 . Model No. ( 모델명 ): 본 제품의 모델 번호입니다 SERIAL LABEL: 본 제품의 일련 번호입니다

1YVC-1000MS 빠른 시작을 위한 설명서

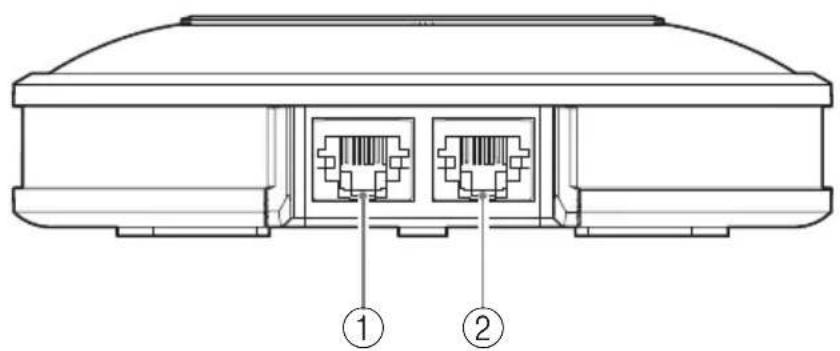

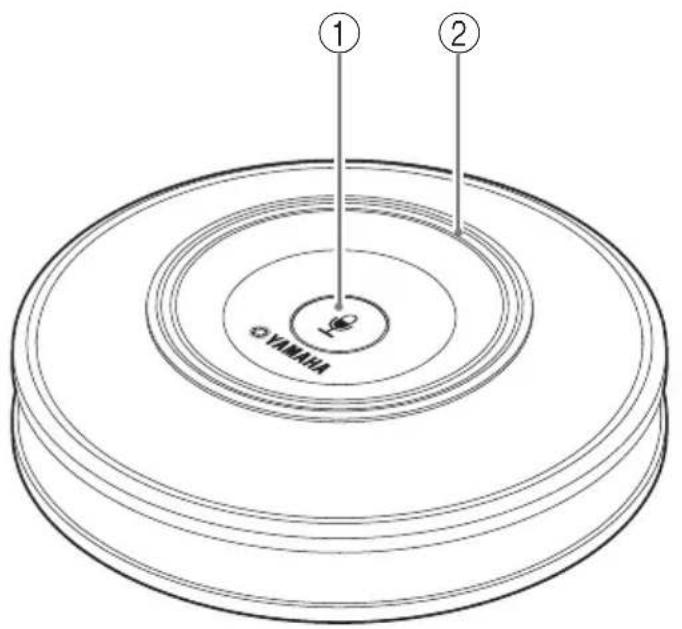

1 마이크로폰 음소거 단추 누르면 마이크로폰이 일시적으로 음소거됩니다 . 음 소거 기능을 취소하려면 다시 누릅니다 . 2 마이크로폰 상태 표시등 마이크로폰이 활성 상태인 경우 녹색으로 켜집니다 . 마이크로폰이 음소거 상태인 경우 빨간색으로 깜빡 1 입력 단자 (IN) 마이크로폰 (YVC-MIC1000EX)( 옵션 ) 을 마이크로폰 케이블을 사용하여 연결합니다 . 2 출력 단자 (OUT) 콘트롤 유니트를 마이크로폰 케이블에 연결합니다 .

12YVC-1000MS 빠른 시작을 위한 설명서

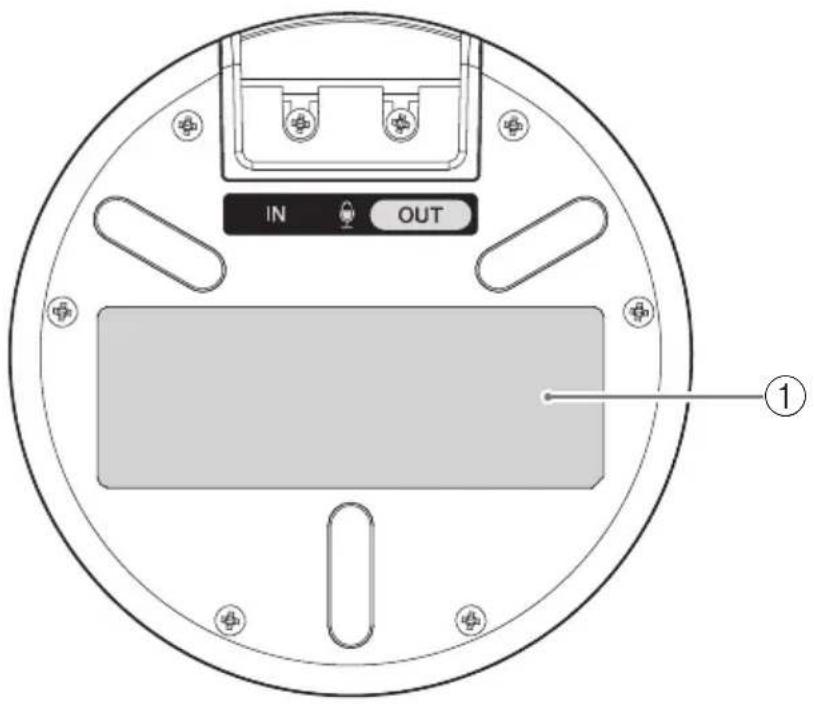

1 명판 다음 정보를 제공합니다 . Model No. ( 모델명 ): 본 제품의 모델 번호입니다 SERIAL LABEL: 본 제품의 일련 번호입니다

1YVC-1000MS 빠른 시작을 위한 설명서

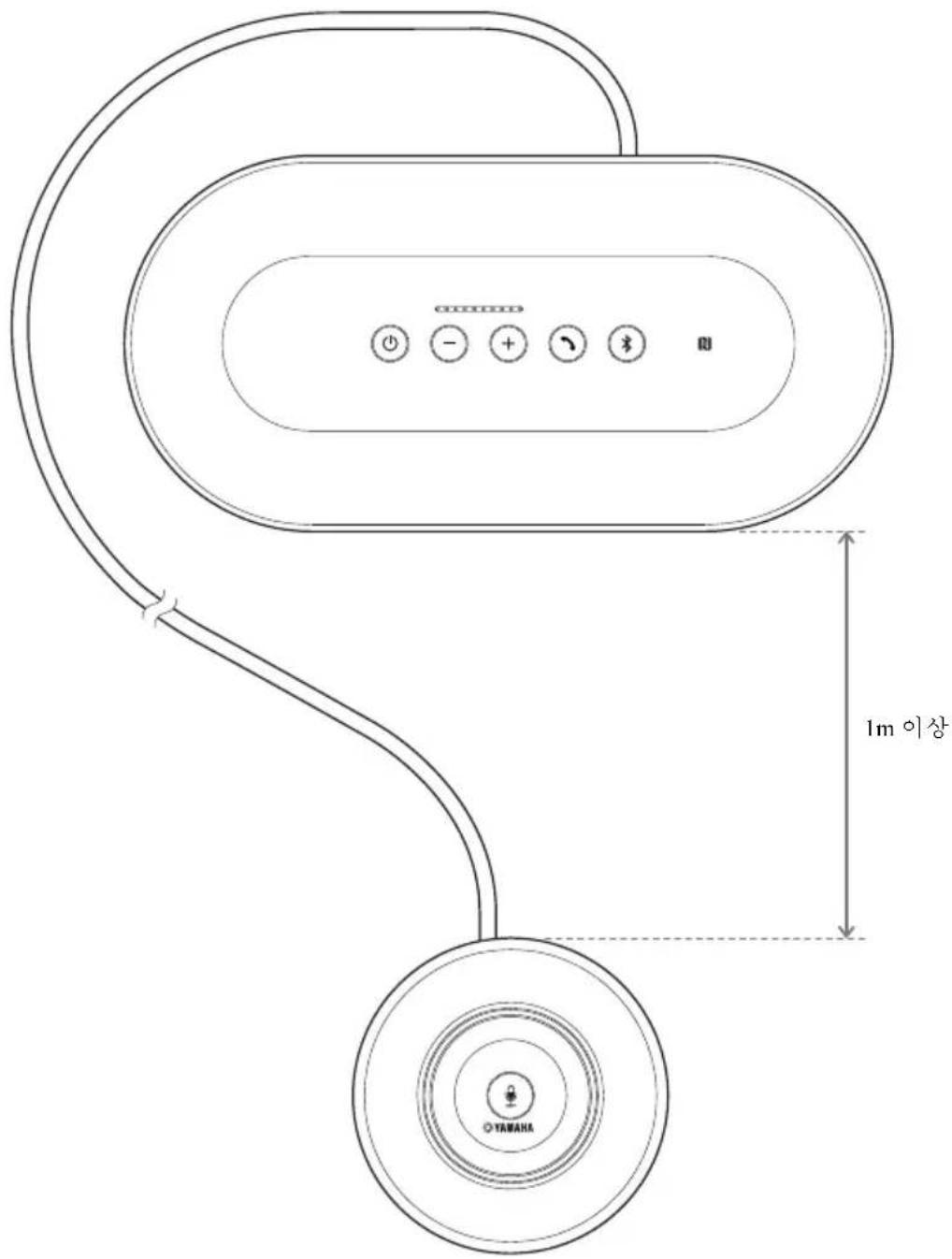

사용할 위치에서 제품을 설치합니다 .

• 마이크로폰을 콘트롤 유니트로부터 1m 이상 떨어뜨리십시오 .

• 마이크로폰을 잡음원으로부터 멀리 떨어뜨리십시오 . 사용을 위해 설정하기

1m 이상YVC-1000MS 빠른 시작을 위한 설명서

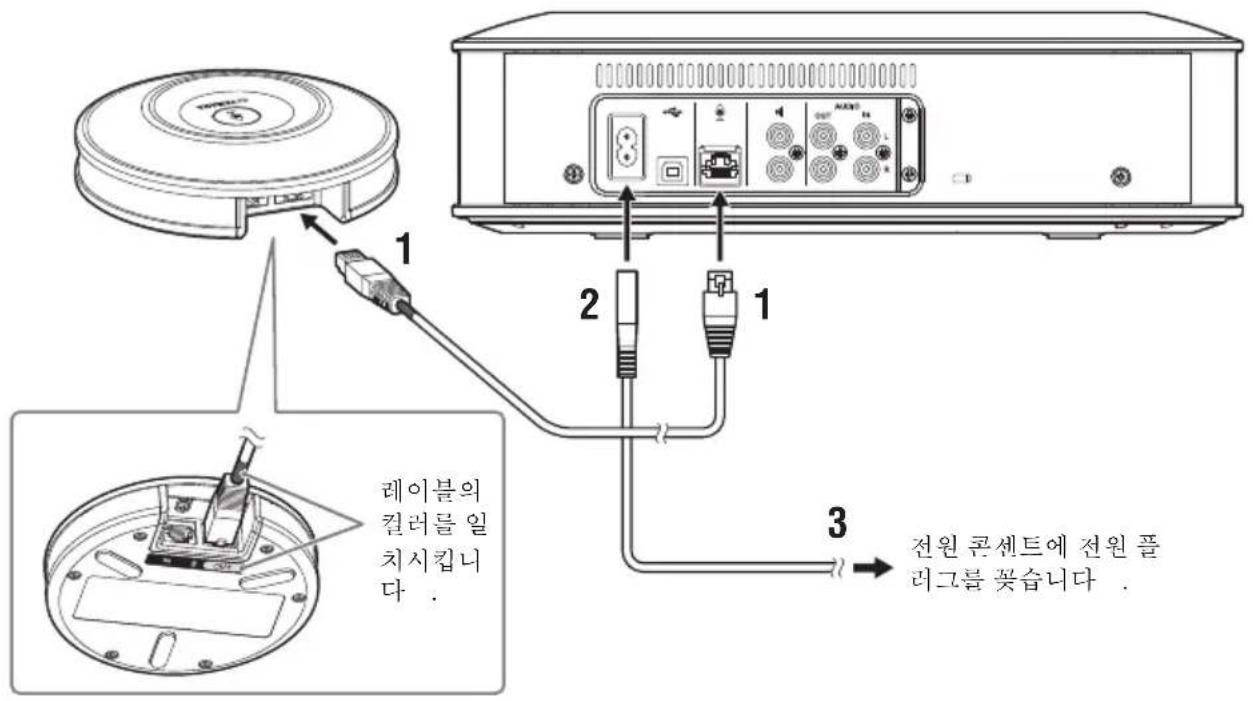

본 제품과 함께 제공된 마이크로폰 및 전원 케이블을 연결합니다 .

• 마이크로폰 케이블을 연결하는 경우 마이크로폰 케이블과 마이크로폰 출력 단자 (OUT) 의 레이블 의 컬러를 일치시켜야 합니다 .
• 전원 케이블을 콘트롤 유니트의 전원 단자에 꽂고 전원 콘센트에 완전히 꽂아야 합니다 .

기본 제공된 마이크로폰과 옵션으로 제공된 마이크 로폰 (YVC-MIC1000EX) 을 포함하여 총 5 개의 마이 크로폰을 제품에 연결할 수 있습니다 .( 자세한 내용 은 사용 설명서를 참조하십시오 .) 콜단추 ()을 누르면서 , 음량 + 단추 ()을 반복해서 눌러 주십시오 . 음량 + 단추 ()를 누를 때마다 언어가 전환됩니다 . 자세한 지침은 사용 설명서를 참조하십시오 .

설정YVC-1000MS 빠른 시작을 위한 설명서

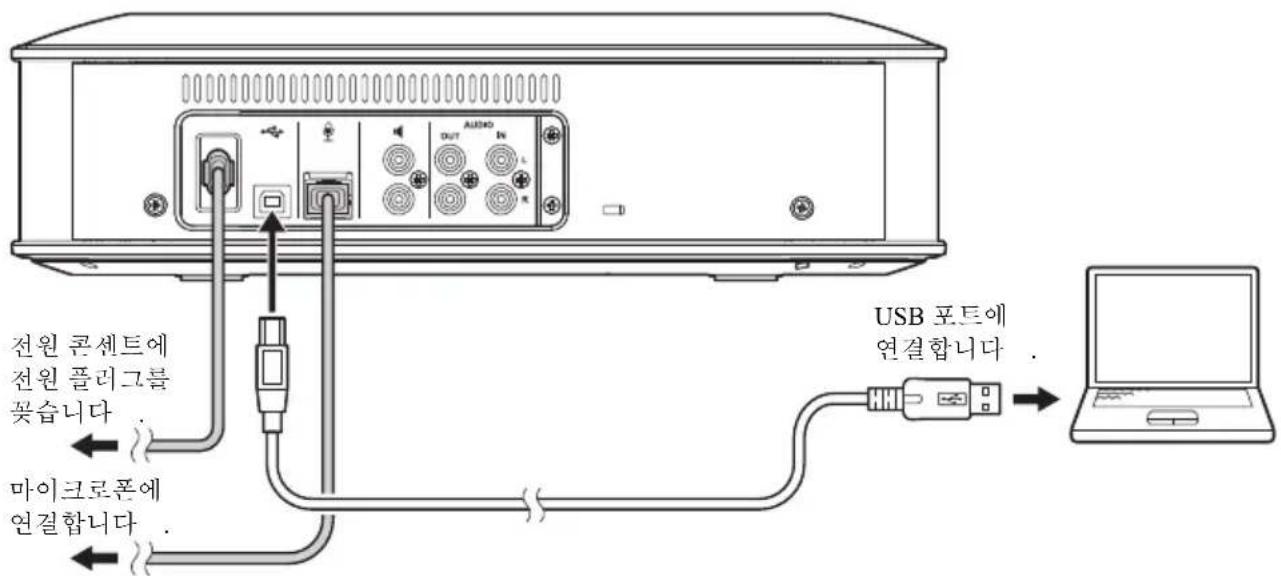

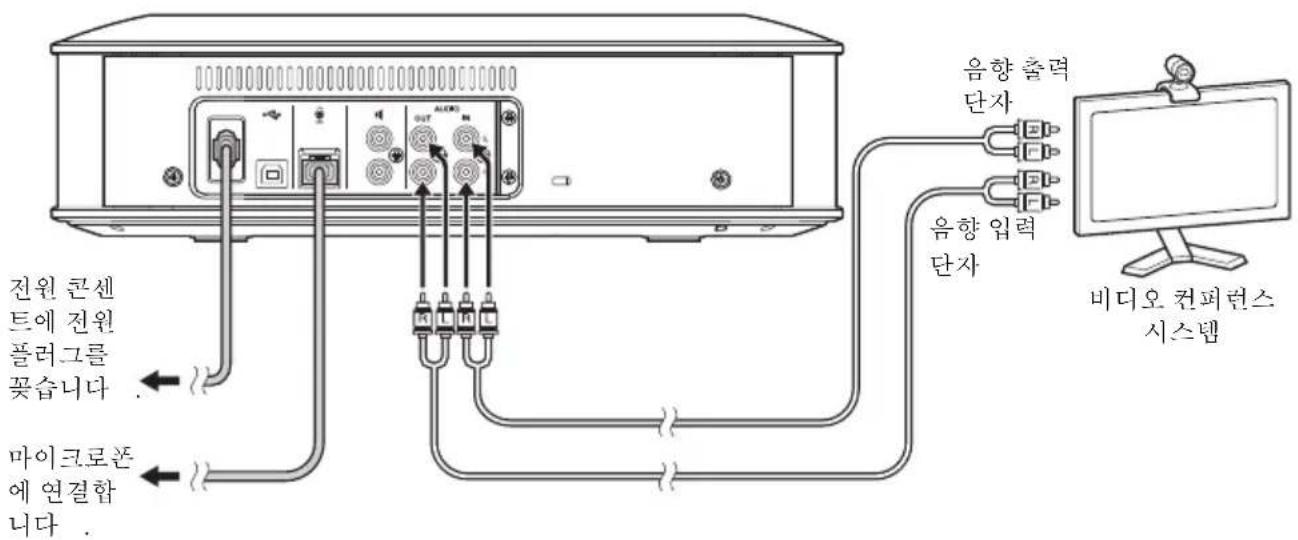

제품을 연결한 후 제품의 전원을 켜고 PC 혹은 Mac 에서 올바르게 인식되는지 확인하십시오 . 자세한 지침은 사용 설명서를 참조하십시오 . 제품을 연결한 후 비디오 컨퍼런스 시스템의 설정을 변경하여 제품이 마이크로폰 혹은 스피커로 사용되도록

자세한 지침은 사용 설명서를 참조하십시오 . 통신 장비에 연결하기 USB

USB 포트에 연결합니다 .전원 콘센트에 전원 플러그를 꽂습니다 .마이크로폰에 연결합니다 .

전원 콘센트에 전원 플러그를 꽂습니다 .마이크로폰에 연결합니다 .YVC-1000MS 빠른 시작을 위한 설명서

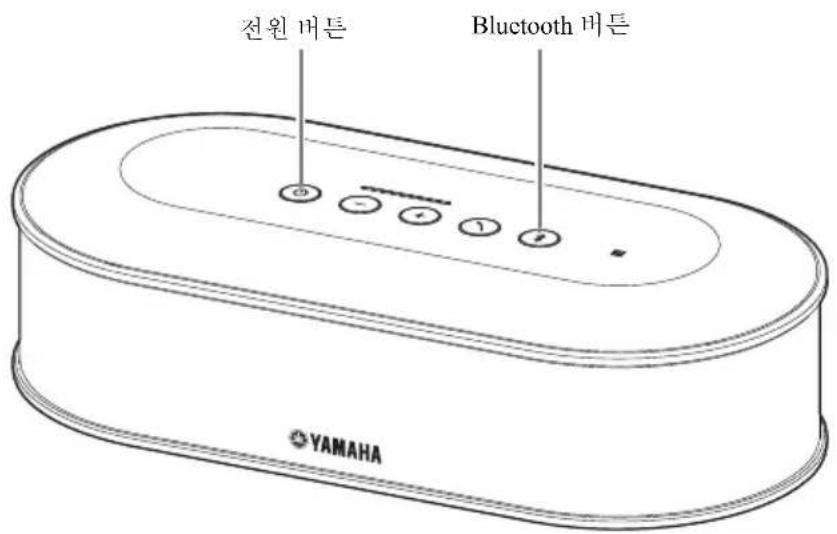

1 전원 버튼을 눌러 제품의 전원을 켭니다 . 2 Bluetooth 버튼을 누릅니다 . Bluetooth 버튼이 파란색으로 깜박입니다 . 3 Bluetooth 버튼을 2 초 이상 누르고 있습니다 . Bluetooth 버튼이 파란색으로 빠르게 깜박이면 페어링을 수행할 수 있습니다 . 4 스마트폰 혹은 타블렛을 사용하여 페어링 절차를 수행합니다 . ■Bluetooth 를 통해 페어링된 스마트폰 혹은 타블렛에 연결하기 1 전원 버튼을 눌러 제품의 전원을 켭니다 . 2 Bluetooth 버튼을 누릅니다 . Bluetooth 버튼이 파란색으로 깜박이면 Bluetooth 를 통해 제품을 연결할 수 있습니다 . 3 스마트폰 혹은 타블렛을 사용하여 Bluetooth 연결 절차를 수행합니다 . 연결이 설정되면 Bluetooth 버튼이 파란색으로 점등됩니다 . 자세한 지침은 사용 설명서를 참조하십시오 . Bluetooth

YVC-1000MS Yamaha 전원 버튼Bluetooth 버튼YVC-1000MS 빠른 시작을 위한 설명서

(*1) 대응 버전은 아래 웹사이트에 게재되어 있습니다 . https://uc.yamaha.com/

인터페이스 : 콘트롤 유니트 : USB 2.0 High Speed, Bluetooth, NFC(Near Field Communication), 음향 입력 단자 ( 스테레오 RCA 핀 ), 음향 출력 단자 ( 스테레오 RCA 핀 ), 외부 스피커 단자 (RCA 핀 ) x 2, 전원 단자 , 마이크로폰 단자 마이크로폰 : 입력 및 출력 단자 소비전력 ( 최대 ): 20W( 마이크로폰 1 개 연결 시 ), 35W( 마이크로폰 5 개 연결 시 ) 사용 환경 : 온도 : 0 ~ 40°C 습도 : 20 ~ 85%( 비응결 ) 보관 환경 : 온도 : -20 ~ +50°C 습도 : 10 ~ 90%( 비응결 ) 크기 : 콘트롤 유니트 (W x H x D): 332 x 95 x 162mm 마이크로폰 (W x H x D): 136 x 36 x 136mm 무게 : 콘트롤 유니트 : 1 .8kg 마이크로폰 : 0.4kg 전원 : 미국 , 캐나다 모델 : AC 120 V (60 Hz) 일본 모델 : AC 100 V (50/60Hz) 중국 모델 : AC 220 V (50 Hz) 한국 모델 : AC 110/220 V (60 Hz) 영국 , 유럽 , 러시아 모델 : AC 220-240 V (50 Hz) PC/Mac

OS: Windows (*1), macOS (*1) USB: USB 2.0 이상 Bluetooth: Bluetooth 사양 버전 : 2.1 + EDR

지원 프로파일 : HFP(1.6), A2DP

지원 코덱 : SBC, mSBC, CVSD 무선 출력 : Class 2 최대 통신 거리 : 10m 무선 주파수 ( 작동 주파수 )：2,402 MHz ∼ 2,480 MHz 최대 출력 전력 (EIRP)：4.0dBm (2.5mW) NFC: 호환 장치 : NFC 호환 Android 장치 음성 가이던스 : 영어 , 일본어 , 중국

한국어 , 프랑스어 , 스페인어 , 독일어 부속품 : 전원 케이블 (3m), USB 케이블 (5m), 마이크로폰 케이블 (5m), 빠른 시작을 위한 설명서

기타 : 펌웨어 업데이트 (USB 를 통해 PC 에서 전송 )YVC-1000MS 빠른 시작을 위한 설명서

마이크로폰 유니트 : 단방향 x 3 스피커 유니트 : 풀레인지 x 1

100 ~ 20,000 Hz 재생 주파수 대역 : 100 ~ 20,000 Hz 신호 처리 : 적응형 에코캔슬러 , 노이즈 감쇠 , 자동 추적 , 자동 게인 제어 , 자동 룸 EQ, 탈반향 , 자동 음향 조정YVC-1000MS 빠른 시작을 위한 설명서 18YVC-1000MS Kurzanleitung
