사용 설명서 TX Ferrari Italia (Xbox One) THRUSTMASTER

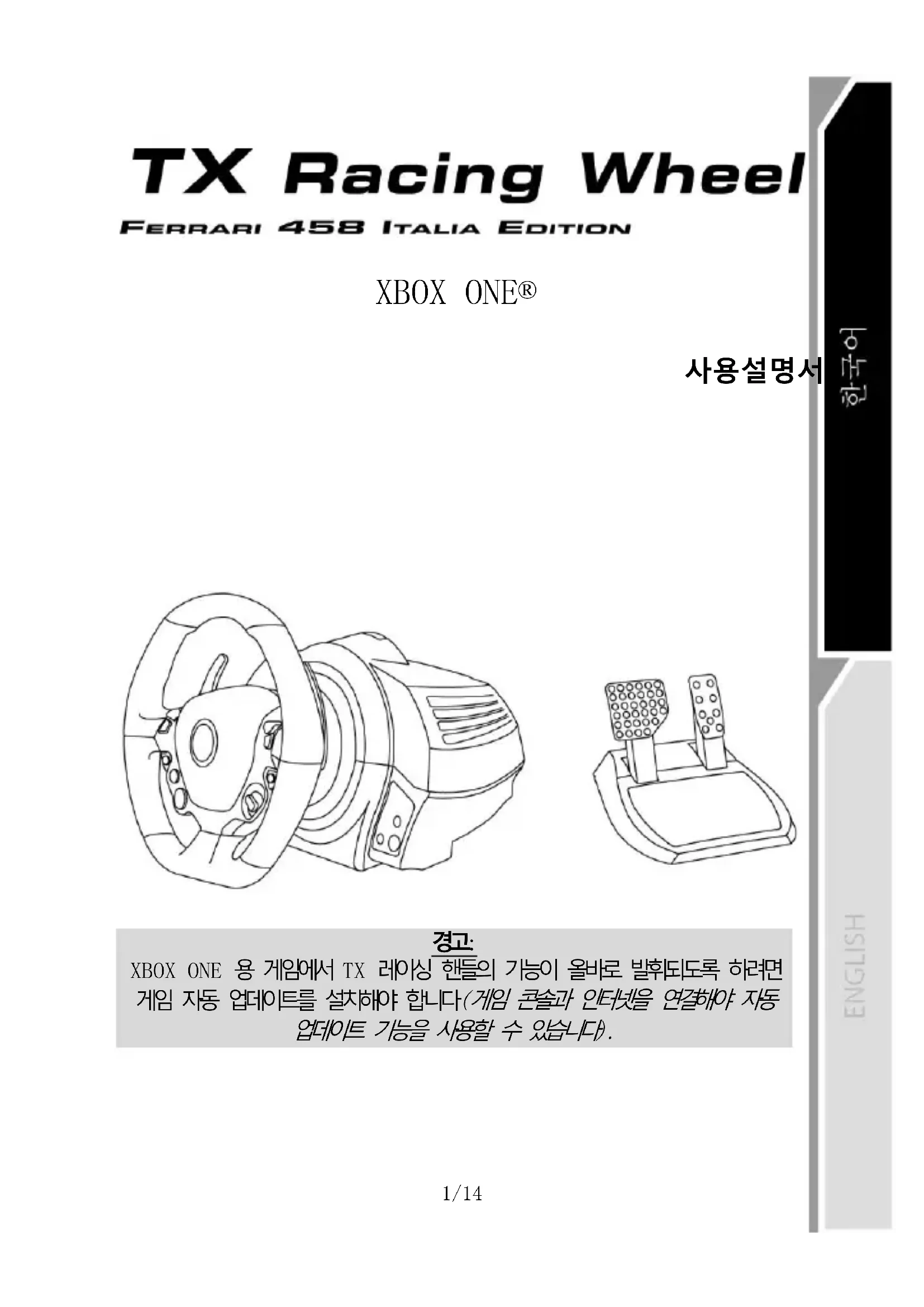

XBOX ONE 용 게임에서 TX 레이싱 핸들의 기능이 올바로 발휘되도록 하려면

게임 자동 업데이트를 설치해야 합니다 (게임 콘솔과 인터넷을 연결해야 자동 업데이트 기능을 사용할 수 있습니다).2/14

3 2 개의 시퀀셜 기어 변속 레버(고속 및 저속) 4 다뱡향 D-패드(엔진 시동) 5 마네티노(Manettino) (2 포지션) 6 MODE (모드) 버튼 + 적색/녹색 표시등 7 Xbox 가이드 버튼 8 백색 표시등

10 부착 시스템 11 금속 조임나사

12 Thrustmaster (트러스트마스터)

13 컨트롤러 체결(Kinect™ 탐지용) 14 주전원 커넥터(A형 또는 B형)

15 레이싱 핸들 USB 케이블 및 커넥터 16 변속기 커넥터 (별도 판매, 곧 출시) 17 페달 세트 커넥터3/14 주전원에 레이싱 핸들 연결하기 = 연결하기 전에 읽어 주십시오! 기기를 구매한 국가별로 레이싱 핸들의 전원공급장치는 다릅니다. 한국의 경우 공급 전원은 다음과 같습니다.

• 전원공급장치(C 형 커넥터)가 레이싱 핸들 베이스 내부에 위치

• * 220-240V 주전원 공급 케이블 = 220-240V 전원만 사용 가능.

220-240V 케이블을 절대 100-130V 전원 콘센트에 연결하지 마십시오! 이 케이블을 절대 주전원 어댑터에 연결하지 마십시오!4/14

본 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 필요할 때 참고할 수 있도록 잘 보관하십시오.

• 본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.

• 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.

• 본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.

• 제품을 절대 분해하지 마십시오. 불 속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지 마십시오.

• 레이싱 핸들과 함께 제공된 전원 공급 케이블이 아닌 다른 케이블을 사용하지 마십시오.

• 주전원 공급 케이블 또는 커넥터가 손상되거나, 갈라지거나 파손된 경우 케이블을

• 주전원 케이블이 전원 콘센트 및 레이싱 핸들 베이스 뒷면의 커넥터에 올바르게 삽입되었는지 확인하십시오.

• 열지 마십시오. 내부에는 사용자가 교체할 수 있는 부품이 없습니다. 제품 서비스는 제조사, 지정 대리점, 또는 자격을 갖춘 기술자에게 문의하십시오.

• 제조사가 지정한 연결장치/부속품만 사용하십시오.

• 핸들이 비정상적으로 작동하면(비정상적인 소리, 열, 또는 냄새가 나는 경우), 즉시 사용을 중단하고 소켓에서 전원 케이블을 뽑고, 연결된 다른 케이블들의 연결을

• 핸들을 장시간 사용하지 않는 경우에는 벽면 소켓에서 주전원 어댑터를 빼십시오.

핸들 베이스에 있는 어떠한 공기 환기구도 막지 마십시오. 최적의 환기가 이루어지도록 하려면 다음 사항들을 준수하십시오.

• 베이스와 모든 벽면 사이에는 최소 10cm 의 간격을 두십시오.

• 좁은 공간에 베이스를 두지 마십시오.

• 공기 환기구에 먼지가 쌓이지 않게 하십시오.

안전한 사용을 위해 페달 세트를 절대 맨발 또는 양말만 신은 상태에서 조작하지

는 신발 없이 페달 세트를 조작함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.5/14 경고 – 포스 피드백 및 반복적인 움직임으로 인한 부상 위험 포스 피드백(게임 기기에서 충격 또는 진동을 실제로 체감)을 이용해서 게임하는 경우 근육이나 관절의 통증을 가져올 수 있습니다. 이러한 문제를 예방하려면 다음 사항을

• 게임 중 한 시간 당 10 ~ 15 분 정도 휴식을 취하십시오.

• 손, 손목, 팔, 발, 다리가 피로하거나 통증이 있는 경우 게임을 중지한 후 두 세 시간 쉬었다가 다시 게임을 진행하십시오.

• 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오.

• 게임 중에는 반드시 양손으로 올바르게 핸들을 잡되, 핸들에서 양손을 모두 놓으면 안

• 게임 중에는 양손이나 손가락을 절대 페달 밑에 두거나 페달 세트 근처에 두면 안 됩니다.

• 보정 작업 중이나 게임 중에 레이싱 핸들의 구멍 속에 손이나 팔을 넣으면 절대로 안

• 핸들 베이스가 설명서의 지시대로 잘 조여져 있는지 확인하십시오.

본 기기는 만 16 세 이상의 사용자만 조작해야 합니다

본 제품을 본인이나 다른 사람에게 떨어뜨리지 않도록 주의하십시오!

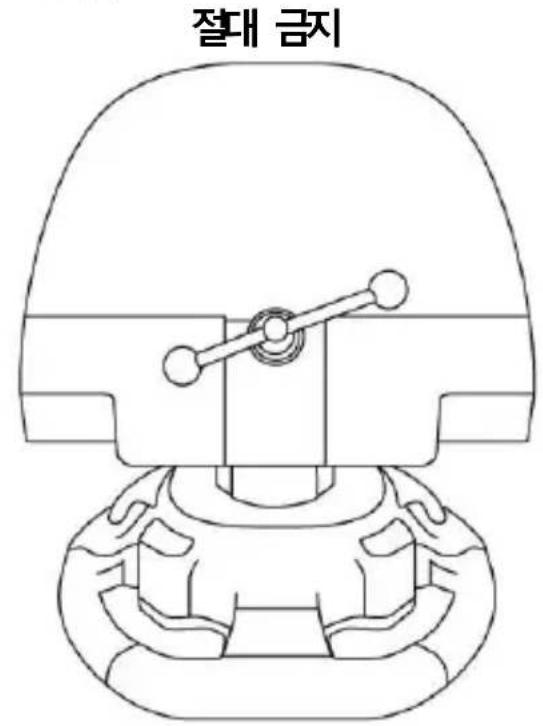

절대 금지6/14 경고 – 게임 중 페달 세트에 끼일 위험

• 페달 세트에 어린이가 접근하지 못하게 하십시오.

• 게임 중에 절대 페달 위 또는 근처에 손가락을 놓지 마십시오.

• 게임 중에 절대 페달의 뒤쪽 베이스 위 또는 근처에 손가락을 놓지 마십시오.

• 게임 중에 절대 페달의 앞쪽 베이스 위 또는 근처에 손가락을 놓지 마십시오.

경고 – 게임하지 않을 때 페달 세트에 끼일 위험

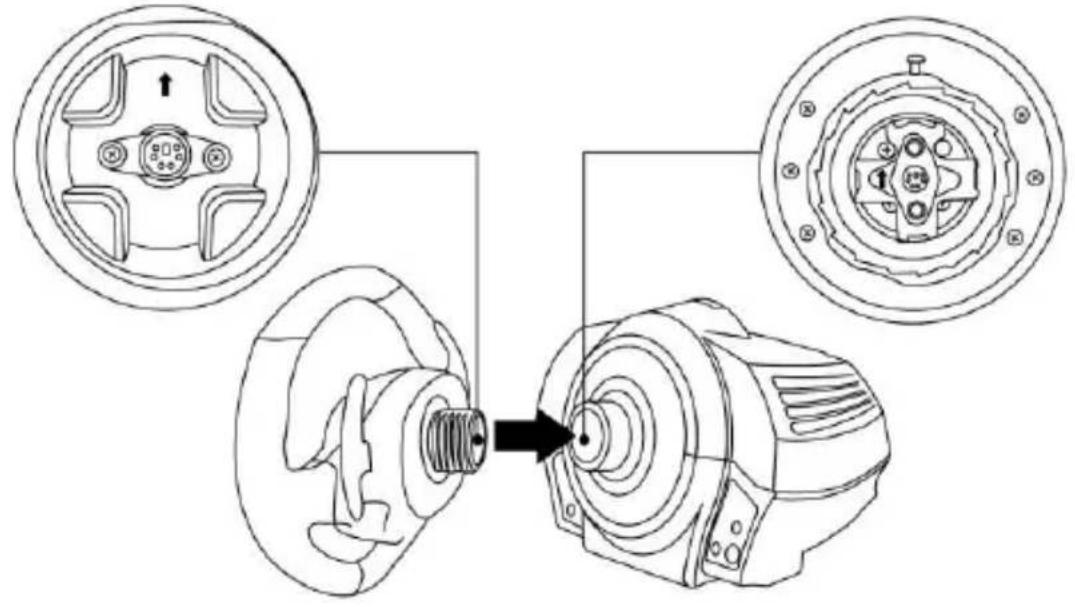

• 페달 세트는 항상 어린이의 손이 닿지 않는 안전한 장소에 보관하십시오.7/14 FERRARI 458 ITALIA 레이싱 핸들을 베이스에 부착하기 화살표들를 이용해서 커넥터 위치를 맞춥니다.

(1) 커넥터: 위쪽을 가리키는 화살표

(2) 커넥터: 위쪽을 가리키는 화살표

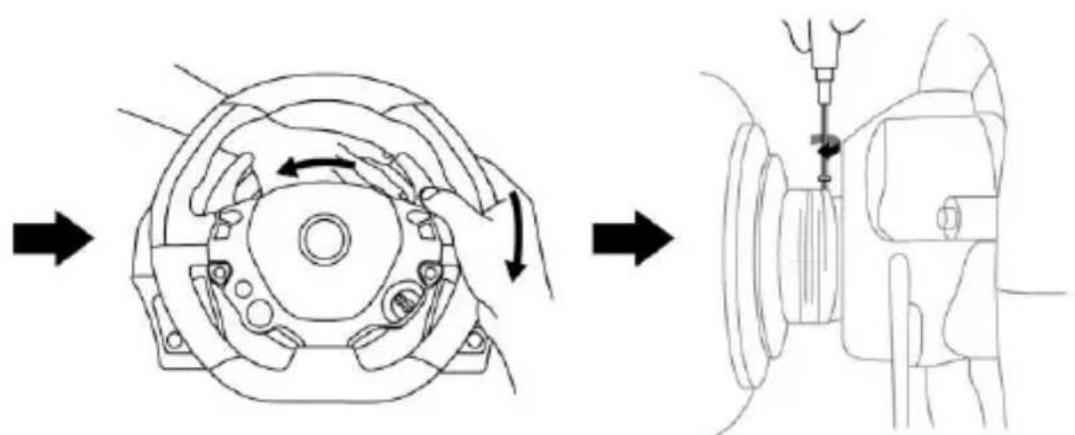

1. 커넥터들을 정확하게 위치시킨 후 레이싱 핸들

(2) 을 제 위치에 고정시킨 상태에서 Thrustmaster(트러스트마스터) 퀵 릴리즈 (12) 장치의 링을 시계 반대 방향으로

2. 그 다음에 링을 최대한 조입니다. 링을 최대한 조이려면 링을 제 위치에 고정시킨

상태에서 레이싱 핸들을 시계 방향으로 돌립니다. FERRARI 458 ITALIA 레이싱 핸들을 장착한 후에는 Thrustmaster 퀵 릴리즈 장치 (12) 에 있는 소형 부착 나사에 손이 닿을 수 있도록 핸들을 180° 회전시키십시오(핸들을 마주봤을 때 FERRARI 로고의 위아래가 뒤집힌 상태이어야 합니다). 대형 십자 드라이버로 소형 부착 나사를 시계 방향으로 돌려 조입니다(무리한 힘을 가하지 마십시오). (십자 드라이버를 이용해서) 소형 부착 나사를 조일 때 무리한 힘을 가하지 마십시오! 무언가 닿은 느낌이 있으면 즉시 나사 돌리기를 멈추십시오.8/14 레이싱 핸들 부착하기 테이블이나 책상에 레이싱 핸들 부착하기

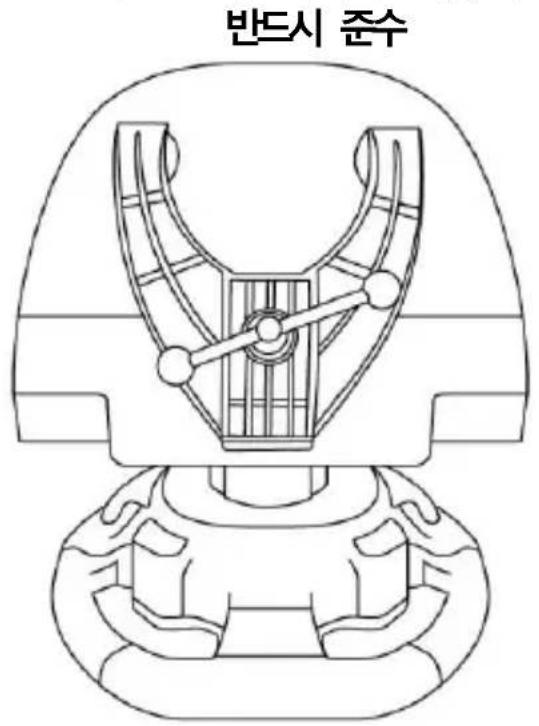

1. 레이싱 핸들을 테이블 또는 수평 상태의 평평하고 안정된 표면 위에 놓습니다.

(10) 에 삽입한 후, 나사를 시계 반대 방향으로 돌려서 기기를 조입니다. 이때, 나사는 기기가 완전히 고정될 때까지 레이싱 핸들 밑에 있는 대형 나사 구멍 (9) 에 끼워서 삽입합니다.

경고: 부착 시스템 없이 절대로 나사만 조이지 마십시오! (나사만 조이면 레이싱 핸들이 파손될 수 있습니다).9/14

돌립니다10/14 레이싱 핸들 베이스를 조종석에 부착하기

1. 레이싱 핸들 베이스를 조종석 선반에 놓습니다.

2. 조종석 선반을 통해 2 개의 M6 나사(제품에 포함되지 않음)를 밀어넣은 후

레이싱 핸들 밑에 있는 2 개의 소형 나사 구멍 속에 삽입합니다. 중요: 나사의 길이가 선반 두께 + 12mm 를 초과하면 레이싱 핸들 베이스에 장착된 내부 부품을 파손시킬 수 있으므로 선반 두께 + 12mm를 초과하면 안 됩니다.

3. 필요한 경우 조임 나사를 대형 나사 구멍에 끼워서 표준형 부착 시스템을

1. 페달 세트 밑에 있는 소형 나사 구멍을 이용해서 페달 세트를 부착합니다.

2. 조종석 선반을 통해 2개의 M6 나사(제품에 포함되지 않음)를 밀어넣은 후

페달 세트 밑에 있는 2개의 소형 나사 구멍 속에 삽입합니다. 중요: 나사의 길이가 선반 두께 + +10 mm 를 초과하면 페달 세트에 장착된 내부 부품을 파손시킬 수 있으므로 선반 두께 + 12mm 를 초과하면 안 됩니다.

Xbox One 제품 출시 당시 선보인 핸들의 다양한 동작 버튼은 게임에서도 동일한

가까운 시일 내에 게임 자동 업데이트(콘솔이 인터넷에 연결된 경우 자동 업데이트 가능) 및 레이싱 핸들 펌웨어 자동 업데이트를 통해 이들 중복 기능을 없애고 개별 버튼의 수도 늘릴 것입니다.12/14

레이싱 핸들이 자가보정 중이거나 게임을 로딩하는 중에는 절대로 페달을 누르지

(이로 인해 보정이 잘못될 수 있습니다) 레이싱 핸들과 페달 세트가 올바로 작동하지 않거나 보정이 잘못된 것으로 생각되는 경우: 콘솔을 끄고, 레이싱 핸들 전체의 연결을 해제했다가, (주전원 공급 케이블과 페달 세트를 이용해서) 모든 케이블을 다시 연결한 후 콘솔과 게임을 다시 시작하십시오.

레이싱 핸들을 올바로 탐지하려면, 기기의 컨트롤러 페어링 (레이싱 핸들 베이스의 위쪽

이 반드시 KINECT™ 카메라의 시야각 내에 있어야 합니다.

안전한 사용을 위해 레이싱 핸들 베이스에는 온도 센서가 부착되어 있습니다. 기기의 온도가 너무 높아지면 레이싱 핸들이 갑자기 정지할 수 있습니다. 이 경우 다음과 같이 조치하십시오: - 주전원 공급 케이블과 기기의 USB 커넥터를 뽑으십시오. - 레이싱 핸들 베이스가 완전히 식을 때까지 기다리십시오. - 그 다음에 기기를 다시 연결하십시오.1/14
