사용전에 안전을 위한 주의사항을 반드시 읽고 정확하게 사용하세요. LSW350B www.lg.com2

벽걸이 고정 앵커 6개 벽걸이 고정 나사 6개 설치설명서 안전 클립 2개 가이드 스페이서 4개 세트 보호 쿠션 4개 가이드 스페이서 고정 나사 4개 (M6 X 43 mm) 안전을 위한 주의사항 - 전문 설치업자는 설치 전에 이 설명서를 잘 읽은 후 올바른 설치를 해주세요. - 전문 설치업자는 설치 완료 후 이 설명서를 고객에게 전달해 주시고, 고객이 잘 읽은 후 보관할 수 있도록 안내해

사용설명서를 읽고 난 뒤에는 제품을 사용하는 사람이 항상 볼 수 있는 곳에 보관해 주세요.

제품 설치는 반드시 판매점에서 지정한 전문 설치업자에게 의뢰해 주세요. 전문 설치업자가 아닌 사람이 설치하면 대단히 위험한 일이며, 부상의 원인이 될 수 있습니다. 제품의 무게를 견디지 못하는 곳에는 설치하지 마세요. 설치하는 곳의 강도가 약하면 제품이 떨어져 부상의 원인이 될 수 있습니다. 설치 후 제품을 이동시키거나, 교체할 경우에는 반드시 판매점에서 지정한 전문 설치업자에게 문의 하세요. 설치는 기술을 요하는 작업이므로 개인이 임의로 이동 및 설치할 경우 안전상의 문제가 발생할 수도 있습니다. 설치 후 제품에 매달리거나 심한 충격을 주지 마세요. 제품이 떨어져 부상의 원인이 됩니다. 벽걸이 형으로 설치할 때 전원선 및 신호케이블 등을 절대 TV 뒷면으로 걸어서 설치하지 마세요. 코드가 손상되어 화재, 감전, 제품파손의 원인이 될 수

반드시 사용설명서의 지시에 따라 제품을 설치하세요. 사용설명서의 지시를 따르지 않을 경우 잘못된 설치로 인해 심한 부상 및 제품 피해의 원인이 될 수

제품을 설치할 때 또는 제품 설치 후 높이 조절시에는 반드시 두사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 부상 또는 제품 파손의 원인이 될 수 있습니다. 설치시에는 반드시 먼저 벽체 종류를 확인하고, 조건이 맞다면 동봉한 앵커와 나사를 사용하세요. 지정되지 않은 앵커와 나사를 사용할 경우 제품의 무게를 지탱하지 못해 안전상의 문제가 발생할 수도

벽에 천공시 반드시 지정된 직경의 드릴 비트 및 드릴을 사용하세요. 그리고 구멍 깊이도 지정된

지정되지 않은 방법으로 천공하여 설치할 경우에는 불안정하게 설치되어 안전상의 문제가 발생할 수도

제품을 물에 젖은 수건으로 닦지 마시고, 제품이 설치된 장소 아래에서 열기구 및 가습기 등을

물기가 제품 안으로 들어가거나 수증기 및 열기로 인해 화재, 감전, 고장의 원인이 될 수 있습니다. 제품을 수직벽 이외의 스프링클러나 감지기 옆, 진동이나 충격이 미칠 우려가 있는 곳, 고압 전선이나 동력원 근처에는 설치하지 마세요. 제품 설치전 콘센트에서 전원코드를 빼세요. 전원코드가 꽂힌 상태에서 제품을 설치할 경우 감전, 화재의 원인이 될 수 있습니다. 제품 설치시 맨손으로 설치하지 말고, 반드시 작업용

부상의 원인이 될 수 있습니다. 부속품으로 제공된 케이블 이외의 케이블로 제품 연결시 벽과의 마찰로 인해 벽 또는 제품의 단자부가 훼손될 수 있으니 반드시 부속품으로 제공된 케이블

• TV를 벽에 설치하는 용도 이외의 다른 용도로 본 제품을 사용하지 마세요.

• 벽걸이 설치/사용 시 부주의로 인한 제품 파손 및 안전사고에 주의하세요.

• 설치 매뉴얼을 읽어보고 이해가 완전히 되지 않았을 때는 설치를 하지 마시고 서비스 센터에 문의해 주세요. 문의 후에도 완전히 이해가 되지 않을 때는 전문 설치업자를 불러 설치해 주세요.

• 전문 설치업자가 아닌 경우에도 기계 분야, 건축 분야에 경험이 있으면 본 매뉴얼을 완전히 이해하고 설치하는데

• 설치 매뉴얼에 따라서 벽걸이를 설치하면 편리합니다.

• 벽면이 수직인 경우에만 설치해 주세요. 벽면 경사각이 표준 오차를 벗어나 있거나, 심하게 기울어진 벽면 또는 천장에 설치하지 마세요. 심하게 기울어진 벽면 또는 천장에 설치해 발생되는 문제에 대해서는 책임을 지지 않습니다.

• 설치하기 전에 동봉된 부속품을 확인하세요. 내부 포장 훼손 후 부속품의 분실이나 파손에 대해서는 책임을 지지

• 동봉된 부속품을 유아나 어린아이가 삼켰을 때 질식 등 여러가지 안전사고가 발생할 수 있으므로 유아나 어린이의 손에 닿지 않도록 주의해 주세요.

• 나사를 체결할 때는 완전히 밀착이 되도록 단단히 체결해 주세요. 과도한 힘으로 나사 체결을 할 경우 벽면 손상이나 제품의 성능, 강도를 감소시키거나 파손될 수 있으므로 주의하세요.

• 지정된 인장하중을 초과하는 TV를 설치하거나 외력이 작용하지 않도록 주의해 주세요.

• 제품 설치를 위한 작업 공구 취급시 안전사고가 발생하지 않도록 주의해 주세요. <설치를 위한 사전 준비물> "+"자 드라이버 (수동 또는 전동) / 8 mm 스패너 / 수평계 / 드릴 / Ø 8 mm 콘크리트용 드릴 비트3

벽걸이 고정 앵커 6개 벽걸이 고정 나사 6개 설치설명서 안전 클립 2개 가이드 스페이서 4개 세트 보호 쿠션 4개 가이드 스페이서 고정 나사 4개 (M6 X 43 mm) 안전을 위한 주의사항 - 전문 설치업자는 설치 전에 이 설명서를 잘 읽은 후 올바른 설치를 해주세요. - 전문 설치업자는 설치 완료 후 이 설명서를 고객에게 전달해 주시고, 고객이 잘 읽은 후 보관할 수 있도록 안내해

사용설명서를 읽고 난 뒤에는 제품을 사용하는 사람이 항상 볼 수 있는 곳에 보관해 주세요.

제품 설치는 반드시 판매점에서 지정한 전문 설치업자에게 의뢰해 주세요. 전문 설치업자가 아닌 사람이 설치하면 대단히 위험한 일이며, 부상의 원인이 될 수 있습니다. 제품의 무게를 견디지 못하는 곳에는 설치하지 마세요. 설치하는 곳의 강도가 약하면 제품이 떨어져 부상의 원인이 될 수 있습니다. 설치 후 제품을 이동시키거나, 교체할 경우에는 반드시 판매점에서 지정한 전문 설치업자에게 문의 하세요. 설치는 기술을 요하는 작업이므로 개인이 임의로 이동 및 설치할 경우 안전상의 문제가 발생할 수도 있습니다. 설치 후 제품에 매달리거나 심한 충격을 주지 마세요. 제품이 떨어져 부상의 원인이 됩니다. 벽걸이 형으로 설치할 때 전원선 및 신호케이블 등을 절대 TV 뒷면으로 걸어서 설치하지 마세요. 코드가 손상되어 화재, 감전, 제품파손의 원인이 될 수

반드시 사용설명서의 지시에 따라 제품을 설치하세요. 사용설명서의 지시를 따르지 않을 경우 잘못된 설치로 인해 심한 부상 및 제품 피해의 원인이 될 수

제품을 설치할 때 또는 제품 설치 후 높이 조절시에는 반드시 두사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 부상 또는 제품 파손의 원인이 될 수 있습니다. 설치시에는 반드시 먼저 벽체 종류를 확인하고, 조건이 맞다면 동봉한 앵커와 나사를 사용하세요. 지정되지 않은 앵커와 나사를 사용할 경우 제품의 무게를 지탱하지 못해 안전상의 문제가 발생할 수도

벽에 천공시 반드시 지정된 직경의 드릴 비트 및 드릴을 사용하세요. 그리고 구멍 깊이도 지정된

지정되지 않은 방법으로 천공하여 설치할 경우에는 불안정하게 설치되어 안전상의 문제가 발생할 수도

제품을 물에 젖은 수건으로 닦지 마시고, 제품이 설치된 장소 아래에서 열기구 및 가습기 등을

물기가 제품 안으로 들어가거나 수증기 및 열기로 인해 화재, 감전, 고장의 원인이 될 수 있습니다. 제품을 수직벽 이외의 스프링클러나 감지기 옆, 진동이나 충격이 미칠 우려가 있는 곳, 고압 전선이나 동력원 근처에는 설치하지 마세요. 제품 설치전 콘센트에서 전원코드를 빼세요. 전원코드가 꽂힌 상태에서 제품을 설치할 경우 감전, 화재의 원인이 될 수 있습니다. 제품 설치시 맨손으로 설치하지 말고, 반드시 작업용

부상의 원인이 될 수 있습니다. 부속품으로 제공된 케이블 이외의 케이블로 제품 연결시 벽과의 마찰로 인해 벽 또는 제품의 단자부가 훼손될 수 있으니 반드시 부속품으로 제공된 케이블

• TV를 벽에 설치하는 용도 이외의 다른 용도로 본 제품을 사용하지 마세요.

• 벽걸이 설치/사용 시 부주의로 인한 제품 파손 및 안전사고에 주의하세요.

• 설치 매뉴얼을 읽어보고 이해가 완전히 되지 않았을 때는 설치를 하지 마시고 서비스 센터에 문의해 주세요. 문의 후에도 완전히 이해가 되지 않을 때는 전문 설치업자를 불러 설치해 주세요.

• 전문 설치업자가 아닌 경우에도 기계 분야, 건축 분야에 경험이 있으면 본 매뉴얼을 완전히 이해하고 설치하는데

• 설치 매뉴얼에 따라서 벽걸이를 설치하면 편리합니다.

• 벽면이 수직인 경우에만 설치해 주세요. 벽면 경사각이 표준 오차를 벗어나 있거나, 심하게 기울어진 벽면 또는 천장에 설치하지 마세요. 심하게 기울어진 벽면 또는 천장에 설치해 발생되는 문제에 대해서는 책임을 지지 않습니다.

• 설치하기 전에 동봉된 부속품을 확인하세요. 내부 포장 훼손 후 부속품의 분실이나 파손에 대해서는 책임을 지지

• 동봉된 부속품을 유아나 어린아이가 삼켰을 때 질식 등 여러가지 안전사고가 발생할 수 있으므로 유아나 어린이의 손에 닿지 않도록 주의해 주세요.

• 나사를 체결할 때는 완전히 밀착이 되도록 단단히 체결해 주세요. 과도한 힘으로 나사 체결을 할 경우 벽면 손상이나 제품의 성능, 강도를 감소시키거나 파손될 수 있으므로 주의하세요.

• 지정된 인장하중을 초과하는 TV를 설치하거나 외력이 작용하지 않도록 주의해 주세요.

• 제품 설치를 위한 작업 공구 취급시 안전사고가 발생하지 않도록 주의해 주세요. <설치를 위한 사전 준비물> "+"자 드라이버 (수동 또는 전동) / 8 mm 스패너 / 수평계 / 드릴 / Ø 8 mm 콘크리트용 드릴 비트4

• 불가피하게 지정된 위치에 나사를 체결하지 못할 경우에는 가장 인접한 곳으로 대치하여 체결할 수도 있습니다. 단, 지정 이외의 곳으로 2곳 이상을 변경하지는 마세요.

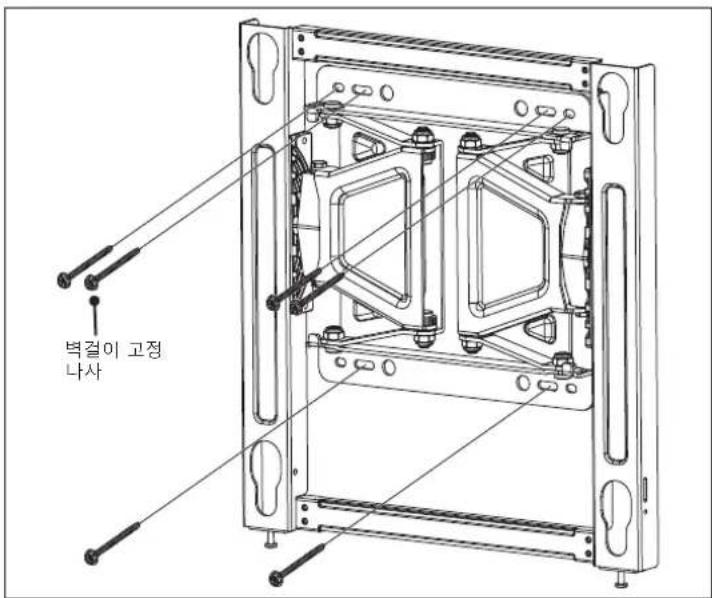

• 상측 좌우 각각 2개, 하측 좌우 각각 1개의 벽걸이 고정 나사를 고정하세요.

• 이 때 벽면과 벽면 브라켓과 나사가 완전히 밀착이 되도록 나사를 돌려서 "+"자 드라이버 ( 수동 또는 전동) 나 8 mm 스패너를 사용해

벽걸이 지지대와 제품 결합방법 - 반드시 두사람 이상이 들어서 설치하세요.

• 벽걸이 지지대와 제품, 안전클립 결합

• 주의 : 모델 체결시 벽걸이 브라켓과 세트 사이에 전원 코드선이 끼이지 않도록 주의하세요. (전원 코드선이 끼일 경우에는 제품 파손이 일어날 수 있습니다.)안전 클립

1. 가이드 스페이서와 결합한 제품을 벽에 부착된 벽걸이 브라켓에 화살표 방향으로 놓으세요. 이 때 하단 체결부를

맞춘 후, 세트를 살짝 들어 상단부를 맞추세요.

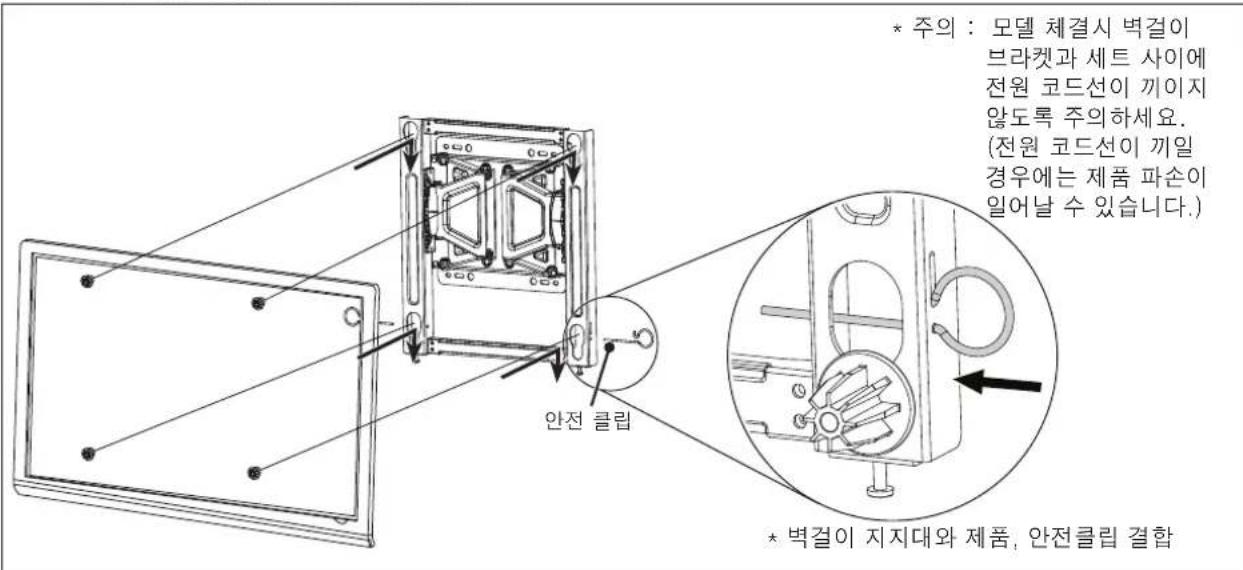

2. 위치 조정 시 제품의 이탈을 방지하기 위해 제공된 안전 클립을 그림과 같이 화살표 방향으로 결합하세요. 안전

클립을 그림과 같이 고정하지 않으면 제품 추락의 위험이 있습니다.

• 반드시 제품이 완전히 고정되어 있는지 세트 하측을 당겨서 체결 상태를 확인하세요.

• 제품과 스피커가 결합된 상태에서 벽에 고정할 경우 스피커를 잡지 말고 제품을 잡고 들어 올리세요.

• 제품을 수직형으로 설치시 제품만 90도로 돌려서 설치하세요. (VESA 300 X 300)

• 케이블이나 악세사리를 장착하여 사용할 때에는 연결된 케이블이나 장착된 악세사리 등에 무리가 가지 않게 벽과의 거리를 일정하게 유지하여 사용하세요.

• 제품을 과도한 힘으로 밀어넣을 경우 제품에 손상이 생길 수 있습니다.

- 그림은 실물과 차이가 날 수 있습니다.

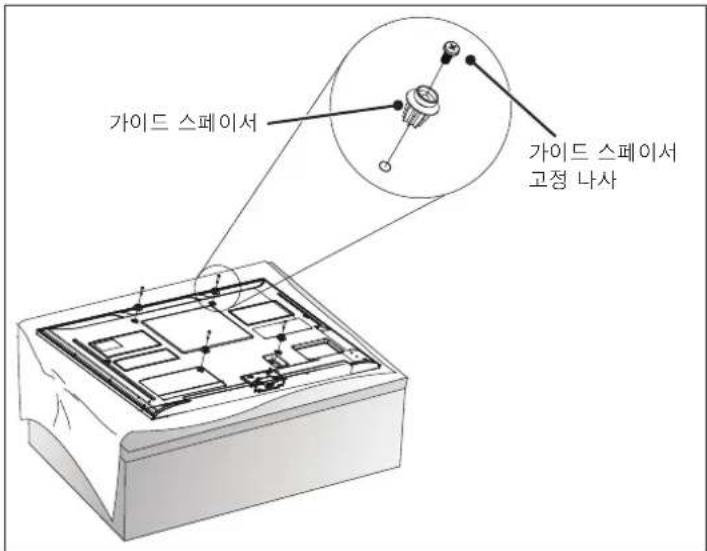

제품용 브라켓 TV에 고정하기 - 가이드 스페이서를 고정할 때 나사가 덜 조여질 경우 나사의 체결 깊이를 다시 확인한 후 서비스 기술교본을 참조바랍니다.가이드 스페이서가이드 스페이서 고정 나사 - 작업방법1. 벽걸이 체결 부위에 나사가 체결되어 있을 경우 나사를 제거하세요.2. 가이드 스페이서와 가이드 스페이서 고정나사를 그림과 같이 순서에 맞게 작업하세요. - 테이블 위에 제품의 화면이 아래로 향하도록 하여 놓으세요. 이 때 화면 표면이 손상되지 않도록 평평한 곳에 방석이나 부드러운 천을 놓고 그 위에 두어야 합니다. - 가이드 스페이서와 세트를 나사로 고정하세요. 세트와 가이드 스페이서, 나사가 완전히 밀착이 되도록 나사를 돌려서 체결 후 완전 밀착이 되었을 때 멈춰 주세요. - 나사를 돌릴 때는 "+"자 드라이버 (수동 또는 전동) 을 사용해 주세요.

- 벽체의 재질 및 마감재의 두께를 확인하세요. - 벽체의 재질이 금가지 않는 콘크리트벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조적 벽돌, 중공 블록일 때에는 동봉된 앵커 및 나사를 사용할 수 있습니다. - 석고보드 또는 종이/나무가루를 압축한 재질 (MDF) 로 만들어진 벽체에는 절대 설치하지 마세요. 만약 설치할 경우, 마감재 안에 있는 옹벽 (콘크리트) 에 앵커 나사를 고정해야 하고 옹벽이 없을 경우 별도의 행거 (Hanger) 설치 후 앵커 나사를 고정해야 합니다. - 기타 지정 되지 않은 벽체에 설치 할 경우에는 고정부 1개소당 인발하중 70 kgf (686 N), 전단하중 100 kgf (980 N) 이상의 힘에 견딜 수 있도록 설치하세요.

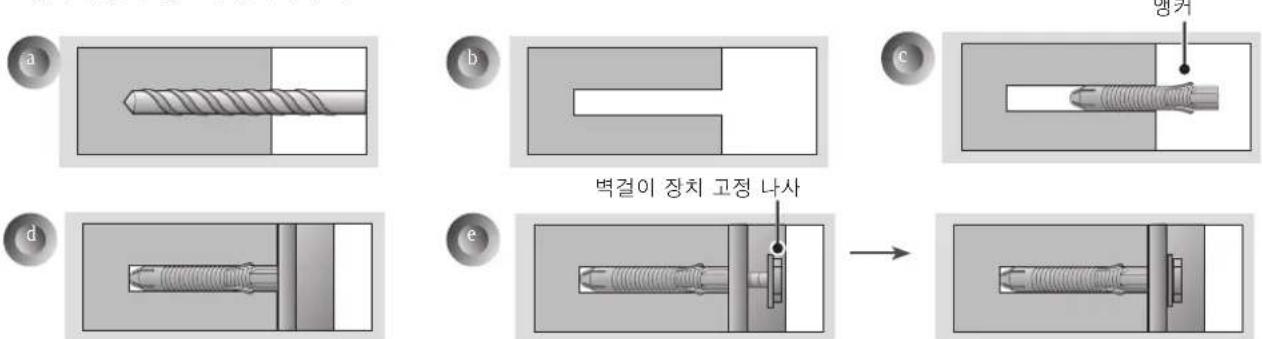

- Ø 8 mm 콘크리트용 드릴 비트와 해머 (임팩트) 드릴을 사용해 주세요.a. 앵커 위치에 구멍을 드릴 비트 Ø 8 mm를 사용해 깊이 80 mm에서 100 mm 이내로 뚫으세요.b.뚫은 구멍을 청소하세요.c.구멍에 동봉된 앵커를 삽입하세요. (앵커 삽입시 망치를 사용하세요.)d.구멍 위치에 맞게 벽걸이 장치를 벽쪽으로 밀착시키세요. 이때 각도를 조절하는 부분이 상측으로 향하도록 하세요.e.벽걸이 장치 고정 나사를 구멍에 맞춰 체결하세요. 이 때, 나사는 Torque 45 kgf/cm에서 60 kgf/cm 이상 조이세요.5

• 불가피하게 지정된 위치에 나사를 체결하지 못할 경우에는 가장 인접한 곳으로 대치하여 체결할 수도 있습니다. 단, 지정 이외의 곳으로 2곳 이상을 변경하지는 마세요. → 상측 좌우 각각 2개, 하측 좌우 각각 1개의 벽걸이 고정 나사를 고정하세요. → 이 때 벽면과 벽면 브라켓과 나사가 완전히 밀착이 되도록 나사를 돌려서 "+"자 드라이버 (수동 또는 전동) 나 8 mm 스패너를 사용해

벽걸이 지지대와 제품 결합방법 - 반드시 두사람 이상이 들어서 설치하세요.

• 벽걸이 지지대와 제품, 안전클립 결합* 주의 : 모델 체결시 벽걸이 브라켓과 세트 사이에 전원 코드선이 끼이지 않도록 주의하세요. (전원 코드선이 끼일 경우에는 제품 파손이 일어날 수 있습니다.)안전 클립1. 가이드 스페이서와 결합한 제품을 벽에 부착된 벽걸이 브라켓에 화살표 방향으로 놓으세요. 이 때 하단 체결부를 맞춘 후, 세트를 살짝 들어 상단부를 맞추세요. 2. 위치 조정 시 제품의 이탈을 방지하기 위해 제공된 안전 클립을 그림과 같이 화살표 방향으로 결합하세요. 안전 클립을 그림과 같이 고정하지 않으면 제품 추락의 위험이 있습니다. → 반드시 제품이 완전히 고정되어 있는지 세트 하측을 당겨서 체결 상태를 확인하세요. → 제품과 스피커가 결합된 상태에서 벽에 고정할 경우 스피커를 잡지 말고 제품을 잡고 들어 올리세요. → 제품을 수직형으로 설치시 제품만 90도로 돌려서 설치하세요. (VESA 300 X 300) → 케이블이나 악세사리를 장착하여 사용할 때에는 연결된 케이블이나 장착된 악세사리 등에 무리가 가지 않게 벽과의 거리를 일정하게 유지하여 사용하세요. → 제품을 과도한 힘으로 밀어넣을 경우 제품에 손상이 생길 수 있습니다.

- 그림은 실물과 차이가 날 수 있습니다.

제품용 브라켓 TV에 고정하기 - 가이드 스페이서를 고정할 때 나사가 덜 조여질 경우 나사의 체결 깊이를 다시 확인한 후 서비스 기술교본을 참조바랍니다.가이드 스페이서가이드 스페이서 고정 나사 - 작업방법

1. 벽걸이 체결 부위에 나사가 체결되어 있을 경우

2. 가이드 스페이서와 가이드 스페이서 고정나사를

그림과 같이 순서에 맞게 작업하세요. - 테이블 위에 제품의 화면이 아래로 향하도록 하여 놓으세요. 이 때 화면 표면이 손상되지 않도록 평평한 곳에 방석이나 부드러운 천을 놓고 그 위에 두어야 합니다. - 가이드 스페이서와 세트를 나사로 고정하세요. 세트와 가이드 스페이서, 나사가 완전히 밀착이 되도록 나사를 돌려서 체결 후 완전 밀착이 되었을 때 멈춰 주세요. - 나사를 돌릴 때는 "+"자 드라이버 (수동 또는 전동) 을 사용해 주세요.

- 벽체의 재질 및 마감재의 두께를 확인하세요. - 벽체의 재질이 금가지 않는 콘크리트벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조적 벽돌, 중공 블록일 때에는 동봉된 앵커 및 나사를 사용할 수 있습니다. - 석고보드 또는 종이/나무가루를 압축한 재질 (MDF) 로 만들어진 벽체에는 절대 설치하지 마세요. 만약 설치할 경우, 마감재 안에 있는 옹벽 (콘크리트) 에 앵커 나사를 고정해야 하고 옹벽이 없을 경우 별도의 행거 (Hanger) 설치 후 앵커 나사를 고정해야 합니다. - 기타 지정 되지 않은 벽체에 설치 할 경우에는 고정부 1개소당 인발하중 70 kgf (686 N), 전단하중 100 kgf (980 N) 이상의 힘에 견딜 수 있도록 설치하세요. abd e 벽걸이 장치 고정 나사 c앵커 - Ø 8 mm 콘크리트용 드릴 비트와 해머 (임팩트) 드릴을 사용해 주세요. a. 앵커 위치에 구멍을 드릴 비트 Ø 8 mm를 사용해 깊이 80 mm에서 100 mm 이내로 뚫으세요. b.뚫은 구멍을 청소하세요. c.구멍에 동봉된 앵커를 삽입하세요. (앵커 삽입시 망치를 사용하세요.) d.구멍 위치에 맞게 벽걸이 장치를 벽쪽으로 밀착시키세요. 이때 각도를 조절하는 부분이 상측으로 향하도록 하세요. e.벽걸이 장치 고정 나사를 구멍에 맞춰 체결하세요. 이 때, 나사는 Torque 45 kgf/cm에서 60 kgf/cm 이상 조이세요.6

모델명 LSW350B 폭 (mm) 341 높이 (mm) 368 깊이 (mm) 23 제품 무게 (kg) 3.2 벽걸이 VESA 규격 300 X 300 최대 인장 하중 (kg) 50

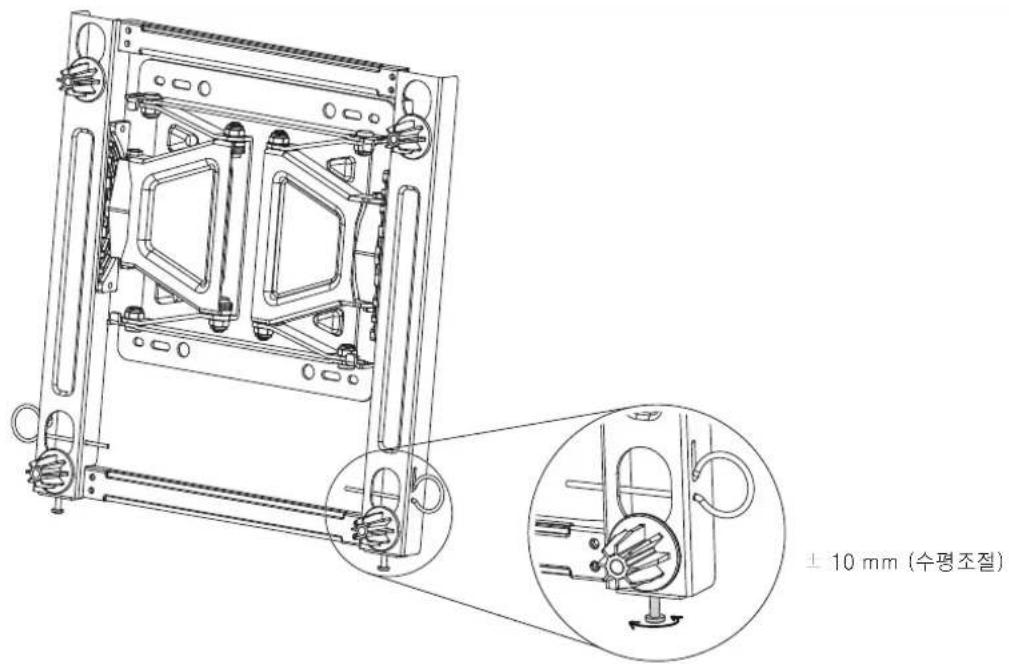

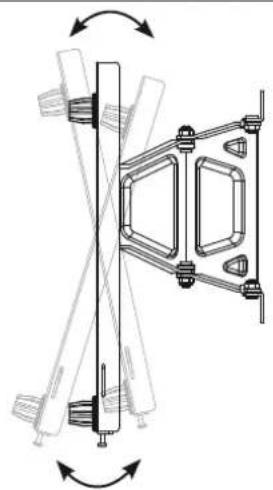

제품 수평 (기울기) 조정 방법 - 제품 설치 후 좌우 수평이 아닐 경우 나사로 수평을 조절하세요. (나사 회전 방향에 따라 제품이 올라가거나 내려옵니다.) ± 10 mm (수평조절)

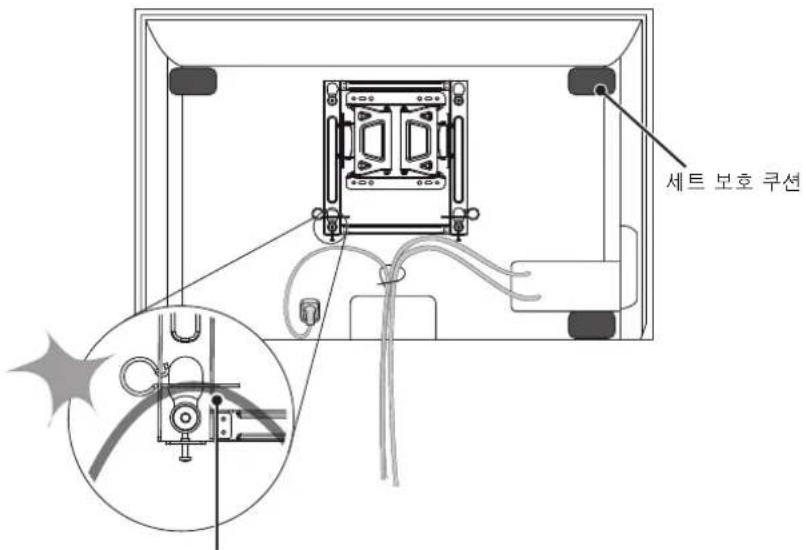

케이블 정리와 세트 보호쿠션 부착방법 - 그림과 같이 케이블을 정리하세요. 케이블 정리용 밴드는 구입하거나, TV/모니터에 제공된 것을 사용합니다. - 세트보호쿠션은 각도 조절시 벽과 세트과 부딪히는 충격을 완화하기 위해 부착합니다. 그림과 같이 원하는 위치에

벽면과 벽걸이 사이에 전원 코드선 및 각종 케이블이 끼여 훼손될 수 있으니 주의하세요. 세트 보호 쿠션7

모델명 LSW350B 폭 (mm) 341 높이 (mm) 368 깊이 (mm) 23 제품 무게 (kg) 3.2 벽걸이 VESA 규격 300 X 300 최대 인장 하중 (kg) 50

제품 수평 (기울기) 조정 방법 - 제품 설치 후 좌우 수평이 아닐 경우 나사로 수평을 조절하세요. (나사 회전 방향에 따라 제품이 올라가거나 내려옵니다.) ± 10 mm (수평조절)

케이블 정리와 세트 보호쿠션 부착방법 - 그림과 같이 케이블을 정리하세요. 케이블 정리용 밴드는 구입하거나, TV/모니터에 제공된 것을 사용합니다. - 세트보호쿠션은 각도 조절시 벽과 세트과 부딪히는 충격을 완화하기 위해 부착합니다. 그림과 같이 원하는 위치에

벽면과 벽걸이 사이에 전원 코드선 및 각종 케이블이 끼여 훼손될 수 있으니 주의하세요. 세트 보호 쿠션이 제품의 모델명과 일련 번호는 제품의 뒤쪽과 옆쪽에 있습니다. 아래에 기록하세요.

(자세한 적용 모델은 판매점에 문의하거나 TV 사용설명서를 확인하세요.)
