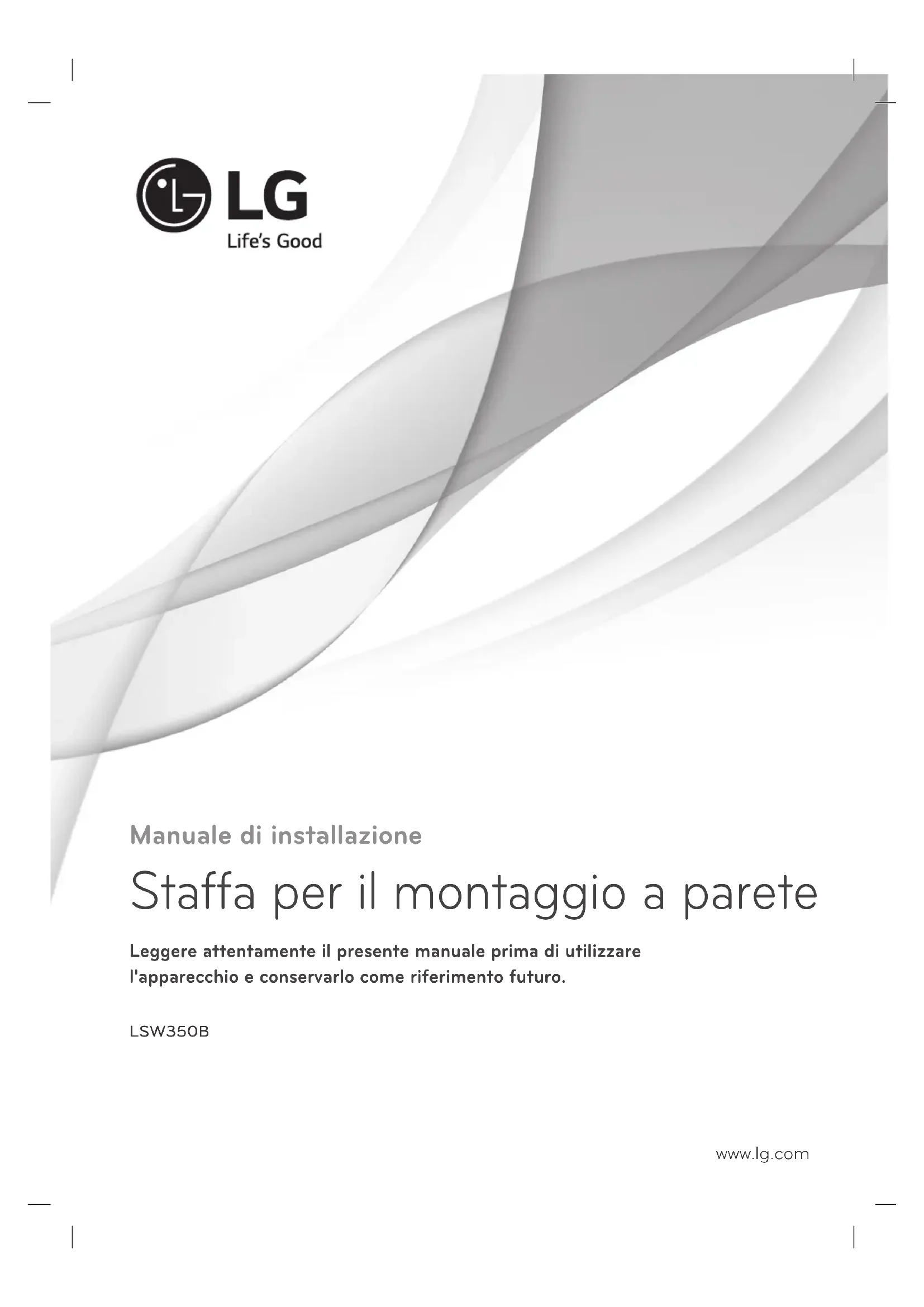

MANUALE UTENTE LSW350B LG

- Gli installatori professionisti sono tenuti a leggere attentamente questo manuale prima di installare il prodotto. - Gi installatori professionisti sono tenuti a fornire il presente manuale all'utente e ad accertarsi che sia stato letto con attenzione e conservato come riferimento futuro. Dopo aver consultato il manuale, conservarlo a portata di mano per riferimento futuro. Avviso Il prodotto deve essere installato da un professionista qualificato indicato dal rivenditore. L'installazione del prodotto da parte di personale non qualificato è pericolosa e potrebbe provocare lesioni alle persone. Il prodotto deve essere installato in un punto in grado di sopportarne interamente il peso. Il prodotto potrebbe cadere e provocare lesioni se installato su una superficie debole. Quando si sposta o si sostituisce il prodotto dopo l'installazione, contattare un installatore qualificato indicato dal rivenditore. L'installazione o lo spostamento del prodotto deve essere eseguito da un professionista esperto. Lo spostamento e l'installazione del prodotto da parte di personale non qualificato potrebbero essere causa di rischi alla sicurezza. Non aggrapparsi al prodotto e proteggerlo da urti violenti una volta installato. Il prodotto potrebbe cadere e provocare lesioni. Prestare attenzione a non fissare il cavo di alimentazione e il cavo del segnale al retro del TV durante l'installazione a parete. I cavi danneggiati possono provocare incendi, scosse elettriche o danneggiare il prodotto. Attenzione Per un'installazione corretta del prodotto, attenersi alle istruzioni riportate in questo manuale. Diversamente, il prodotto potrebbe non venire installato correttamente, provocare lesioni gravi o danneggiarsi. Per installare o regolare l'altezza del prodotto sono necessarie almeno due persone. Il prodotto potrebbe cadere, provocare lesioni o danneggiarsi se si prova a eseguire l'installazione o lo spostamento senza l'ausilio di altre persone. In fase di installazione, verificare che la parete sia in grado di sostenere il peso del prodotto. Utilizzare i tasselli e le viti in dotazione. Se si utilizzano viti e tasselli diversi da quelli specificati dal produttore, il prodotto potrebbe cadere e causare rischi per la sicurezza. Utilizzare un trapano con una punta dal diametro specificato nel manuale quando si fora una parete Accertarsi inoltre di seguire le istruzioni relative alla profondità dei fori. In caso contrario, il prodotto potrebbe non venire installato correttamente ed essere causa di rischi alla sicurezza. Non pulire il prodotto utilizzando un panno umido e non collocare un sistema di riscaldamento o un umidificatore sotto il prodotto. La penetrazione di umidità, vapore o calore può essere causa di incendi, scosse elettriche o danneggiare il prodotto. Tenere il prodotto lontano da sprinkler, sensori, cavi dell'alta tensione e sorgenti di alimentazione. Non installare il prodotto in luoghi soggetti a vibrazioni o urti frequenti. Accertarsi di aver scollegato il cavo di alimentazione prima di installare il prodotto. In caso contrario, potrebbero verificarsi incendi o scosse elettriche. Indossare guanti da lavoro durante l'installazione. Non toccare il prodotto a mani nude. In caso contrario, potrebbero verificarsi lesioni alle persone. Assicurarsi di utilizzare il cavo accessorio in dotazione. Se si utilizzano cavi diversi, l'attrito tra il prodotto e la parete potrebbe danneggiare il connettore. PRIMA DELL'INSTALLAZIONE

• Non utilizzare il prodotto per scopi diversi dal montaggio a parete del monitor.

• Durante l'installazione/utilizzo della base di montaggio a parete, evitare di danneggiare il prodotto e prevenire eventuali incidenti.

• Installare la staffa per il montaggio a parete seguendo quanto previsto nel manuale d’ installazione.

• Se non è stato letto e compreso interamente il manuale di installazione, non installare il prodotto e contattare il fornitore per richiedere a un installatore specializzato di eseguire l'installazione del prodotto.

• Anche se non si è installatori specializzati, è utile avere esperienza nel settore meccanico o delle costruzioni per comprendere completamente il presente manuale ed effettuare l’installazione del prodotto.

• Installare il prodotto solo su una parete verticale. Il produttore non è responsabile di eventuali problemi derivanti dall'installazione del prodotto su una parete ad angolo o sul soffitto.

• Verificare che siano stati forniti con il prodotto tutti gli accessori prima dell'installazione. LG Electronics non è responsabile di eventuali danni o perdite di accessori dopo l'apertura della confezione.

• Tenere gli accessori in dotazione fuori dalla portata dei bambini perché possono determinare rischi per la sicurezza, incluso il soffocamento, qualora alcune parti venissero ingerite.

• Assicurarsi che le viti siano ben serrate alla parete, ma non eccessivamente. L'applicazione di una forza eccessiva alle viti può danneggiare la parete, ridurre le prestazioni del prodotto o causarne il danneggiamento.

• Prestare attenzione a non installare un televisore il cui peso superi i limiti della base di montaggio a parete.

• Prestare attenzione durante l'utilizzo degli strumenti nel corso dell'installazione per evitare incidenti o danni. - Strumenti richiesti: cacciavite Phillips "+" (manuale o elettrico) / chiave da 8 mm / livella / trapano. Potrebbe anche servire una punta da trapano Ø 8 mm per pareti in calcestruzzo.3 ITALIANO COMPONENTE 6 tasselli per il montaggio a parete 6 viti per il montaggio a parete Manuale di installazione 2 clip di sicurezza 4 distanziali guida 4 imbottiture di protezione 4 viti per il montaggio dei distanziali guida (M6 X 43 mm)

ISTRUZIONI IMPORTANTI SULLA SICUREZZA

- Gli installatori professionisti sono tenuti a leggere attentamente questo manuale prima di installare il prodotto. - Gi installatori professionisti sono tenuti a fornire il presente manuale all'utente e ad accertarsi che sia stato letto con attenzione e conservato come riferimento futuro. Dopo aver consultato il manuale, conservarlo a portata di mano per riferimento futuro. Avviso Il prodotto deve essere installato da un professionista qualificato indicato dal rivenditore. L'installazione del prodotto da parte di personale non qualificato è pericolosa e potrebbe provocare lesioni alle persone. Il prodotto deve essere installato in un punto in grado di sopportarne interamente il peso. Il prodotto potrebbe cadere e provocare lesioni se installato su una superficie debole. Quando si sposta o si sostituisce il prodotto dopo l'installazione, contattare un installatore qualificato indicato dal rivenditore. L'installazione o lo spostamento del prodotto deve essere eseguito da un professionista esperto. Lo spostamento e l'installazione del prodotto da parte di personale non qualificato potrebbero essere causa di rischi alla sicurezza. Non aggrapparsi al prodotto e proteggerlo da urti violenti una volta installato. Il prodotto potrebbe cadere e provocare lesioni. Prestare attenzione a non fissare il cavo di alimentazione e il cavo del segnale al retro del TV durante l'installazione a parete. I cavi danneggiati possono provocare incendi, scosse elettriche o danneggiare il prodotto. Attenzione Per un'installazione corretta del prodotto, attenersi alle istruzioni riportate in questo manuale. Diversamente, il prodotto potrebbe non venire installato correttamente, provocare lesioni gravi o danneggiarsi. Per installare o regolare l'altezza del prodotto sono necessarie almeno due persone. Il prodotto potrebbe cadere, provocare lesioni o danneggiarsi se si prova a eseguire l'installazione o lo spostamento senza l'ausilio di altre persone. In fase di installazione, verificare che la parete sia in grado di sostenere il peso del prodotto. Utilizzare i tasselli e le viti in dotazione. Se si utilizzano viti e tasselli diversi da quelli specificati dal produttore, il prodotto potrebbe cadere e causare rischi per la sicurezza. Utilizzare un trapano con una punta dal diametro specificato nel manuale quando si fora una parete Accertarsi inoltre di seguire le istruzioni relative alla profondità dei fori. In caso contrario, il prodotto potrebbe non venire installato correttamente ed essere causa di rischi alla sicurezza. Non pulire il prodotto utilizzando un panno umido e non collocare un sistema di riscaldamento o un umidificatore sotto il prodotto. La penetrazione di umidità, vapore o calore può essere causa di incendi, scosse elettriche o danneggiare il prodotto. Tenere il prodotto lontano da sprinkler, sensori, cavi dell'alta tensione e sorgenti di alimentazione. Non installare il prodotto in luoghi soggetti a vibrazioni o urti frequenti. Accertarsi di aver scollegato il cavo di alimentazione prima di installare il prodotto. In caso contrario, potrebbero verificarsi incendi o scosse elettriche. Indossare guanti da lavoro durante l'installazione. Non toccare il prodotto a mani nude. In caso contrario, potrebbero verificarsi lesioni alle persone. Assicurarsi di utilizzare il cavo accessorio in dotazione. Se si utilizzano cavi diversi, l'attrito tra il prodotto e la parete potrebbe danneggiare il connettore. PRIMA DELL'INSTALLAZIONE

• Non utilizzare il prodotto per scopi diversi dal montaggio a parete del monitor.

• Durante l'installazione/utilizzo della base di montaggio a parete, evitare di danneggiare il prodotto e prevenire eventuali incidenti.

• Installare la staffa per il montaggio a parete seguendo quanto previsto nel manuale d’ installazione.

• Se non è stato letto e compreso interamente il manuale di installazione, non installare il prodotto e contattare il fornitore per richiedere a un installatore specializzato di eseguire l'installazione del prodotto.

• Anche se non si è installatori specializzati, è utile avere esperienza nel settore meccanico o delle costruzioni per comprendere completamente il presente manuale ed effettuare l’installazione del prodotto.

• Installare il prodotto solo su una parete verticale. Il produttore non è responsabile di eventuali problemi derivanti dall'installazione del prodotto su una parete ad angolo o sul soffitto.

• Verificare che siano stati forniti con il prodotto tutti gli accessori prima dell'installazione. LG Electronics non è responsabile di eventuali danni o perdite di accessori dopo l'apertura della confezione.

• Tenere gli accessori in dotazione fuori dalla portata dei bambini perché possono determinare rischi per la sicurezza, incluso il soffocamento, qualora alcune parti venissero ingerite.

• Assicurarsi che le viti siano ben serrate alla parete, ma non eccessivamente. L'applicazione di una forza eccessiva alle viti può danneggiare la parete, ridurre le prestazioni del prodotto o causarne il danneggiamento.

• Prestare attenzione a non installare un televisore il cui peso superi i limiti della base di montaggio a parete.

• Prestare attenzione durante l'utilizzo degli strumenti nel corso dell'installazione per evitare incidenti o danni. - Strumenti richiesti: cacciavite Phillips "+" (manuale o elettrico) / chiave da 8 mm / livella / trapano. Potrebbe anche servire una punta da trapano Ø 8 mm per pareti in calcestruzzo.4 INSTALLAZIONE - L'immagine potrebbe essere diversa dal prodotto in uso.

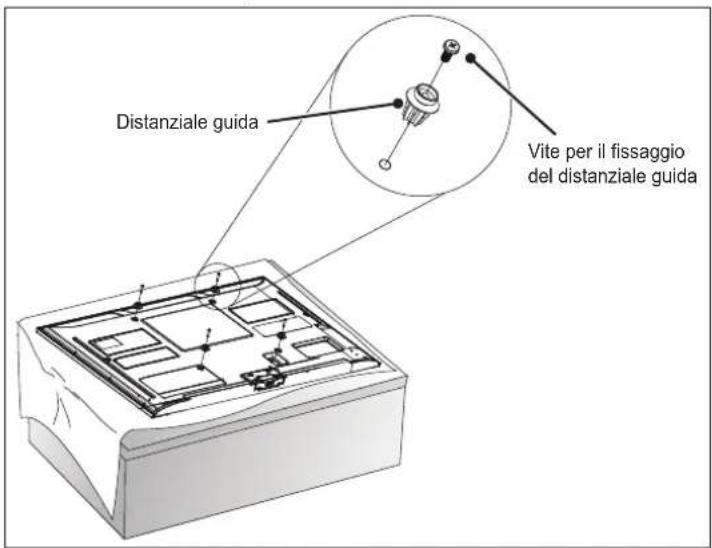

Fissaggio delle staffe del prodotto al TV - Se non è possibile serrare completamente le viti quando si installano i distanziali guida, controllare la lunghezza delle viti e fare riferimento al manuale per l'assistenza tecnica.Distanziale guidaVite per il fissaggio del distanziale guida - Procedura1. Rimuovere eventuali viti già installate nei fori di montaggio.2. Installare i distanziali guida e le relative viti nell'ordine indicato. - Posizionare il TV su un tavolo con lo schermo rivolto verso il basso. Assicurarsi di posizionare il TV su una superficie piana ricoperta con un panno morbido o un cuscino per evitare di graffiarlo. - Fissare i distanziali alla TV utilizzando le viti. Serrare le viti fino a quando TV, distanziali guida e viti non sono saldamente fissati. - Utilizzare un cacciavite con punta + (manuale o elettrico) per serrare le viti.

Fissaggio di viti e tasselli Seguire le istruzioni. - Controllare il materiale di cui è costituita la parete e lo spessore del materiale di finitura. - È possibile utilizzare i tasselli e le viti in dotazione con il TV per pareti realizzate in cemento, calcestruzzo leggero, calcestruzzo duro, mattoni o blocchi forati. - Non montare il dispositivo su pareti in cartongesso o pannelli di fibra a media densità (MDF, Medium Density Fibreboard). In questo caso, il tassello e le viti devono essere inseriti nel calcestruzzo dietro la finitura. Se non è presente calcestruzzo sull'altro lato, è necessario prima installare un gancio separato per fissare in modo sicuro i tasselli e le viti. - In caso di installazione su una parete realizzata con un materiale non specificato in questo manuale, verificare che ciascuna posizione di montaggio sia in grado di sopportare un carico di 70 kgf (686 N) e un carico di taglio di 100 kgf (980 N) o superiore.

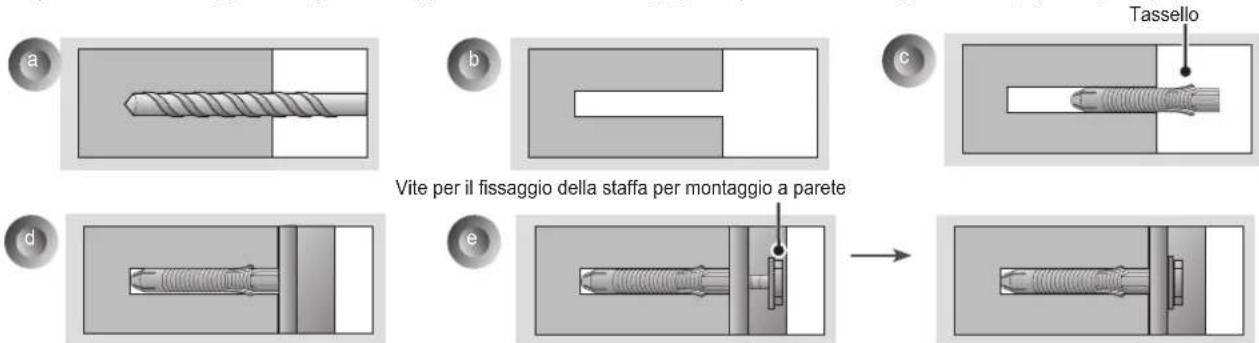

d e Vite per il fissaggio della staffa per montaggio a parete Tassello - Utilizzare una punta da Ø 8 mm per calcestruzzo e un trapano a percussione. a. Realizzare un foro con una profondità di 80 mm a 100 mm in cui inserire il tassello utilizzando un trapano con punta da

8 mm.b. Pulire il foro ottenuto.c. Inserire il tassello in dotazione nel foro (utilizzare un martello per inserire i tasselli). d. Posizionare la staffa per il montaggio a parete vicino alla parete. Posizionare l'accessorio per la regolazione dell'inclinazione rivolto verso l'alto. e. Inserire la vite per fissare la staffa per il montaggio a parete nel foro e serrarla. Serrare la vite applicando un momento meccanico consigliato di 45 kgf/cm 60 kgf/cm o superiore.5 ITALIANO

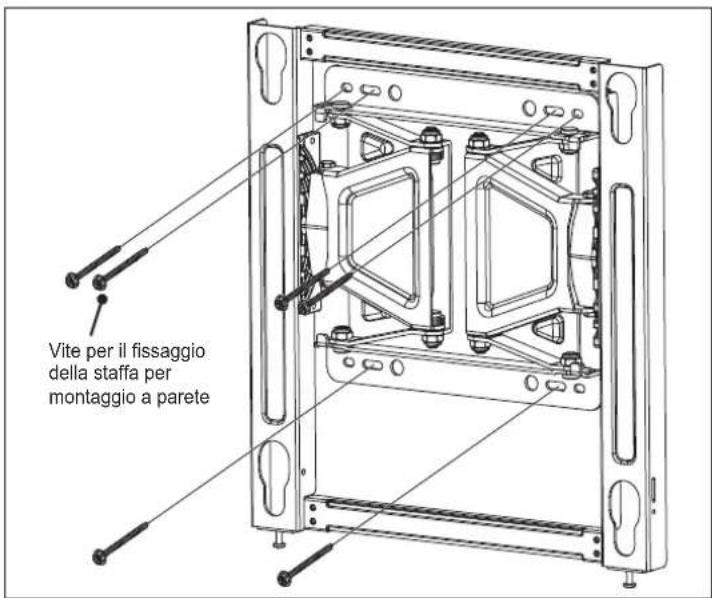

Installazione della staffa per montaggio a parete Vite per il fissaggio della staffa per montaggio a parete → Se risulta difficile serrare le viti nelle posizioni specificate, è possibile inserire le viti nelle altre posizioni vicine. Tenere presente che non è possibile cambiare più di due posizioni per il fissaggio delle viti. → Serrare 2 viti per ciascun angolo superiore destro e superiore sinistro e 1 vite per ciascun angolo inferiore destro e inferiore sinistro della staffa per il montaggio a parete. → Serrare le viti in modo che parete, staffa per montaggio a parete e viti siano unite saldamente tra loro utilizzando un cacciavite Phillips (manuale o elettrico) o una chiave fissa da 8 mm.

Assemblaggio della staffa per il montaggio a parete al prodotto - Per sollevare e installare il prodotto, sono necessarie almeno due persone.

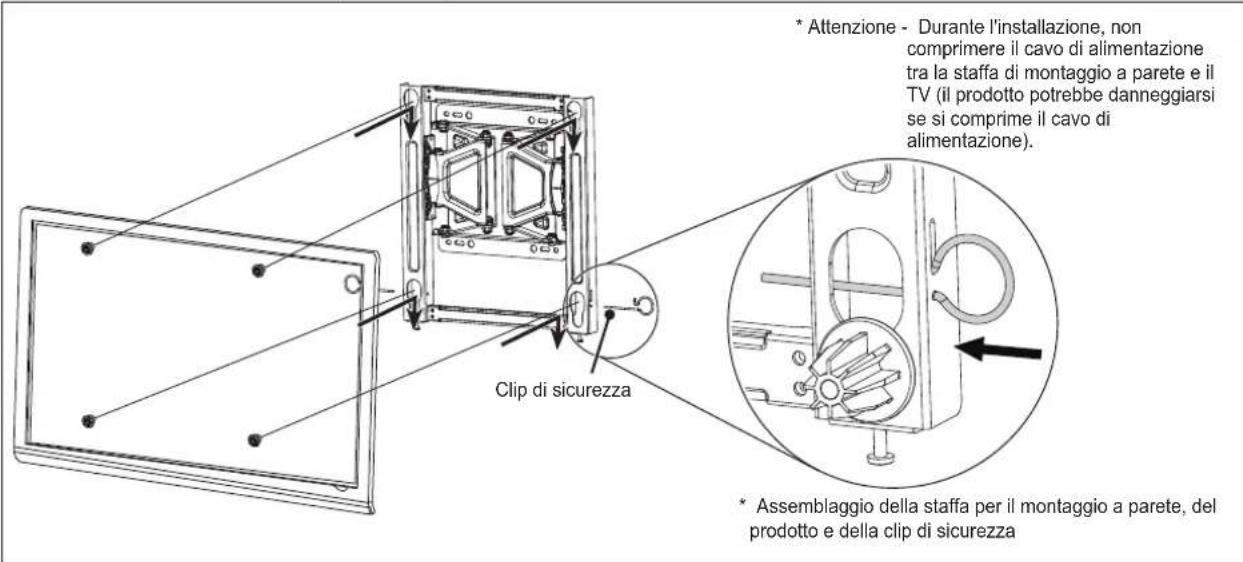

• Assemblaggio della staffa per il montaggio a parete, del prodotto e della clip di sicurezza * Attenzione - Durante l'installazione, non comprimere il cavo di alimentazione tra la staffa di montaggio a parete e il TV (il prodotto potrebbe danneggiarsi se si comprime il cavo di alimentazione).Clip di sicurezza 1. Posizionare il TV assemblato con i distanziali guida sulla staffa montata sulla parete in direzione della freccia. Collegare prima la parte inferiore, quindi collegare la parte superiore sollevando leggermente il TV. 2. Inserire il perno di sicurezza in dotazione nella direzione indicata dalla freccia e regolarne la posizione per evitare che il prodotto esca dalla propria sede. Il prodotto potrebbe cadere se il perno di sicurezza non viene fissato nel modo mostrato nella figura.
• Accertarsi che il prodotto sia installato in modo sicuro tirando leggermente la parte inferiore del TV.

• Se provvisto di altoparlante, non afferrare il prodotto dall'altoparlante durante il montaggio alla parete.

• Se si installa il prodotto in posizione verticale, ruotarlo di 90 gradi per l'installazione. (VESA 300 X 300)

• Durante il collegamento di cavi e accessori, accertarsi che il prodotto venga installato a una distanza sufficiente dalla parete per evitare che tali elementi vengano compressi.
• Spingere il prodotto con forza eccessiva può causarne il danneggiamento. INSTALLAZIONE - L'immagine potrebbe essere diversa dal prodotto in uso.

Fissaggio delle staffe del prodotto al TV - Se non è possibile serrare completamente le viti quando si installano i distanziali guida, controllare la lunghezza delle viti e fare riferimento al manuale per l'assistenza tecnica.Distanziale guidaVite per il fissaggio del distanziale guida - Procedura

1. Rimuovere eventuali viti già installate nei fori di montaggio.

2. Installare i distanziali guida e le relative viti nell'ordine

indicato. - Posizionare il TV su un tavolo con lo schermo rivolto verso il basso. Assicurarsi di posizionare il TV su una superficie piana ricoperta con un panno morbido o un cuscino per evitare di graffiarlo. - Fissare i distanziali alla TV utilizzando le viti. Serrare le viti fino a quando TV, distanziali guida e viti non sono saldamente fissati. - Utilizzare un cacciavite con punta + (manuale o elettrico) per serrare le viti.

Fissaggio di viti e tasselli Seguire le istruzioni. - Controllare il materiale di cui è costituita la parete e lo spessore del materiale di finitura. - È possibile utilizzare i tasselli e le viti in dotazione con il TV per pareti realizzate in cemento, calcestruzzo leggero, calcestruzzo duro, mattoni o blocchi forati. - Non montare il dispositivo su pareti in cartongesso o pannelli di fibra a media densità (MDF, Medium Density Fibreboard). In questo caso, il tassello e le viti devono essere inseriti nel calcestruzzo dietro la finitura. Se non è presente calcestruzzo sull'altro lato, è necessario prima installare un gancio separato per fissare in modo sicuro i tasselli e le viti. - In caso di installazione su una parete realizzata con un materiale non specificato in questo manuale, verificare che ciascuna posizione di montaggio sia in grado di sopportare un carico di 70 kgf (686 N) e un carico di taglio di 100 kgf (980 N) o superiore. abd e Vite per il fissaggio della staffa per montaggio a parete cTassello - Utilizzare una punta da Ø 8 mm per calcestruzzo e un trapano a percussione. a. Realizzare un foro con una profondità di 80 mm a 100 mm in cui inserire il tassello utilizzando un trapano con punta da Ø 8 mm.b. Pulire il foro ottenuto. c. Inserire il tassello in dotazione nel foro (utilizzare un martello per inserire i tasselli). d. Posizionare la staffa per il montaggio a parete vicino alla parete. Posizionare l'accessorio per la regolazione dell'inclinazione rivolto verso l'alto. e. Inserire la vite per fissare la staffa per il montaggio a parete nel foro e serrarla. Serrare la vite applicando un momento meccanico consigliato di 45 kgf/cm a 60 kgf/cm o superiore.6

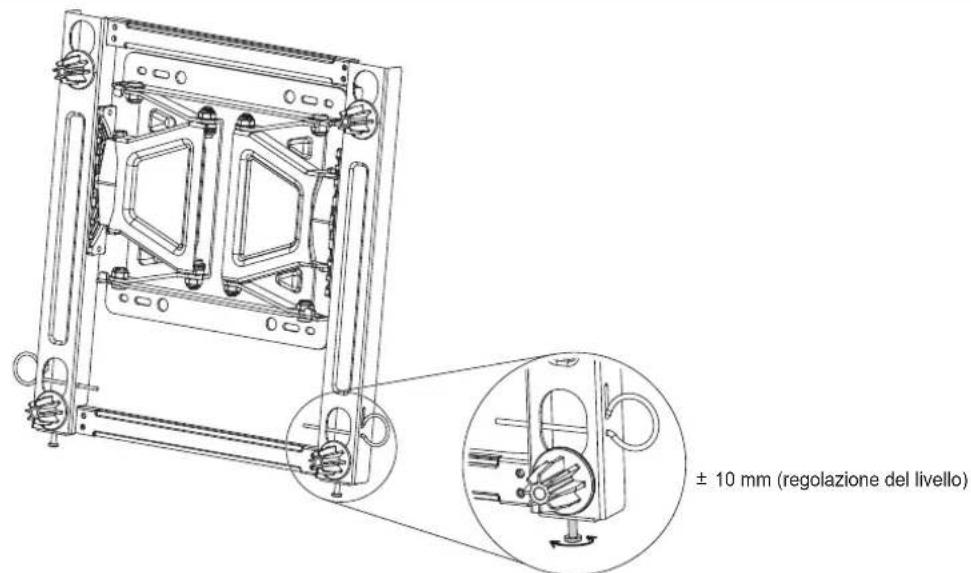

Regolazione dell'allineamento del prodotto - Se dopo l'installazione il prodotto non risulta allineato, provare a regolarlo utilizzando la vite (il prodotto si sposta verso l'alto o verso il basso, a seconda della direzione di rotazione della vite).

10 mm (regolazione del livello)

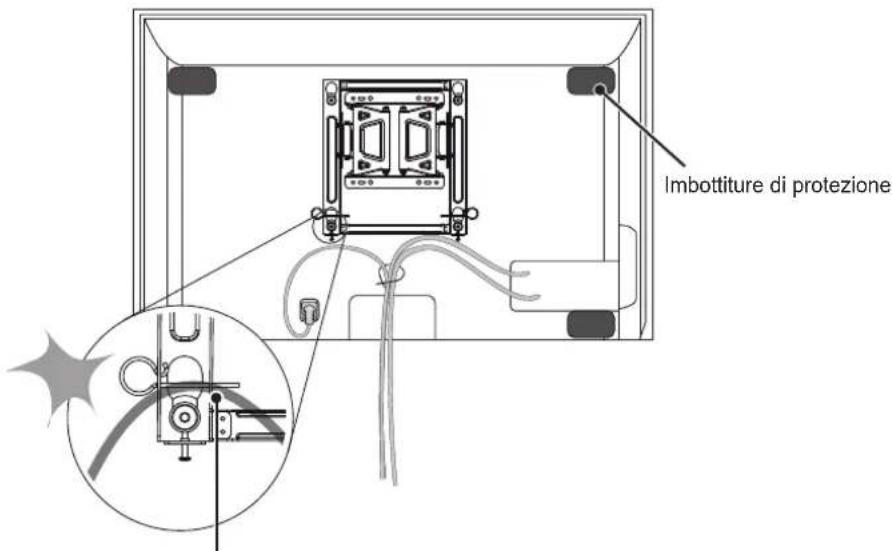

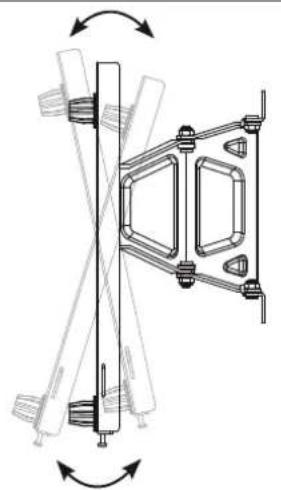

Organizzazione dei cavi e fissaggio delle imbottiture di protezione - Organizzare i cavi come indicato nell'illustrazione. Acquistare una fascia per l'organizzazione dei cavi o utilizzare quella in dotazione con il TV/monitor. - Fissare le imbottiture di protezione per ridurre l'impatto tra la parete e il TV in caso di urti quando si regola l'angolazione. Fissarle nelle posizioni desiderate come illustrato. Evitare di comprimere il cavo di alimentazione e gli altri cavi contro la staffa per il montaggio a parete e la parete stessa. Imbottiture di protezione7 ITALIANO SPECIFICHE TECNICHE [Unità: mm]

MinimoMax Nome modello LSW350B Larghezza (mm) 341 Altezza (mm) 368 Profondità (mm) 23 Peso del prodotto (kg) 3,2 Specifiche VESA per la staffa per il montaggio a parete 300 X 300 Circolo di trazione max (kg) 50

Regolazione dell'allineamento del prodotto - Se dopo l'installazione il prodotto non risulta allineato, provare a regolarlo utilizzando la vite (il prodotto si sposta verso l'alto o verso il basso, a seconda della direzione di rotazione della vite). ± 10 mm (regolazione del livello)

Organizzazione dei cavi e fissaggio delle imbottiture di protezione - Organizzare i cavi come indicato nell'illustrazione. Acquistare una fascia per l'organizzazione dei cavi o utilizzare quella in dotazione con il TV/monitor. - Fissare le imbottiture di protezione per ridurre l'impatto tra la parete e il TV in caso di urti quando si regola l'angolazione. Fissarle nelle posizioni desiderate come illustrato. Evitare di comprimere il cavo di alimentazione e gli altri cavi contro la staffa per il montaggio a parete e la parete stessa. Imbottiture di protezioneIl modello e il numero di serie del prodotto si trovano sul retro e su un lato dello stesso. Annotarli qui di seguito affinché siano disponibili in futuro in caso di manutenzione. Visualizzazioni supportate (Contattare il rivenditore o fare riferimento al manuale dell’utente della TV per i modelli applicabili.) MODELLO
