VOR DER INSTALLATION ZU BEACHTEN

• Verwenden Sie dieses Produkt ausschließlich zur Befestigung des Displays an der Wand.

• Achten Sie beim Installieren/Verwenden der Wandhalterung darauf, dass das Gerät nicht beschädigt wird, und dass kein Unfall geschieht.

• Installieren Sie die Wandhalterung gemäß der Installationsanleitung.

• Installieren Sie das Produkt nicht, wenn Sie das Installationshandbuch nicht vollständig gelesen und verstanden haben. Wenden Sie sich in diesem Fall an Ihren Händler, damit ein spezialisierter Monteur das Produkt für Sie installiert.

• Wenn Sie kein ausgebildeter Monteur sind ist es für ein Verständnis der Montageanleitungen jedoch von Vorteil, wenn Sie Erfahrungen im Bereich Mechanik oder Montage besitzen.

• Installieren Sie das Produkt nur an einer senkrecht verlaufenden Wand. Der Hersteller ist nicht verantwortlich für Probleme, die entstehen, wenn das Produkt an einer schrägen Wand oder an der Decke installiert wird.

• Prüfen Sie vor der Installation das im Lieferumfang enthaltene Zubehör auf Vollständigkeit. Nach dem Öffnen der Verpackung haftet LG Electronics weder für Schäden an Zubehörteilen noch für deren Verlust.

• Halten Sie die mitgelieferten Zubehörteile von Babys und Kindern fern, da die Teile Gefahren bergen, etwa wenn sie verschluckt werden, was zum Ersticken führen kann.

• Die Schrauben müssen an der Wand festgezogen werden, dabei dürfen sie aber nicht überdreht werden. Wird zu viel Kraft angewandt, können die Schrauben die Wand beschädigen. Das kann die Tragfestigkeit beeinträchtigen, oder das Produkt kann beschädigt werden.

• Installieren Sie kein TV-Gerät, das die Gewichtsbeschränkungen der Wandhalterung überschreitet.

• Seien Sie bei der Installation vorsichtig beim Umgang mit Werkzeugen, um Unfälle oder Beschädigungen zu vermeiden. - Sie benötigen folgende Werkzeuge: Kreuzschlitzschraubendreher „+“ (manuell oder elektrisch) / 8 mm Steckschlüssel / Wasserwaage / Stromleitungs-/ Bohrmaschine. Bei einer Wand aus Beton brauchen Sie möglicherweise auch einen einen Ø 8 mm Bohrer für Beton.4 INSTALLATIONSVERFAHREN – Die Abbildungen können vom eigentlichen Produkt abweichen.

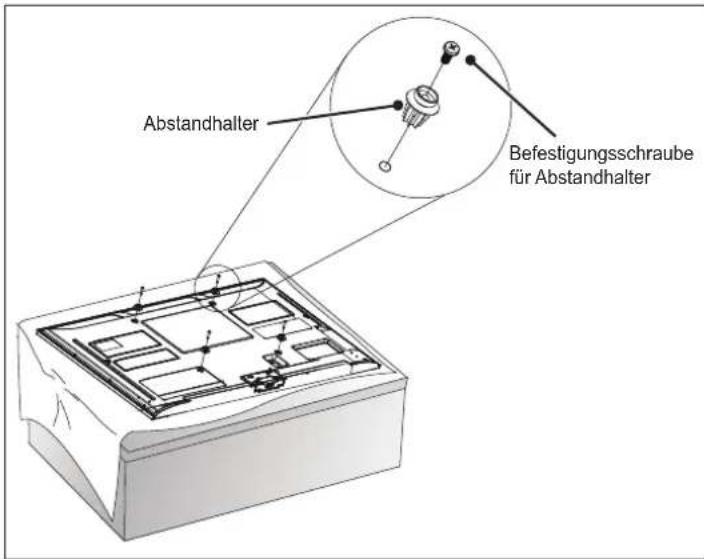

Halterungen des Produkts am TV-Gerät anbringen - Wenn die Schrauben beim Anbringen der Abstandhalter nicht vollständig festgezogen werden können, prüfen Sie die Länge der Schrauben, und sehen Sie im technischen Service-Handbuch nach.AbstandhalterBefestigungsschraube für Abstandhalter - Vorgehen1. Entfernen Sie alle Schrauben, die sich möglicherweise bereits in den Montagelöchern befinden.2. Befestigen Sie die Abstandhalter und die entsprechenden Schrauben in der abgebildeten Reihenfolge. - Legen Sie das TV-Gerät auf einen Tisch, so dass der Bildschirm nach unten zeigt. Achten Sie darauf, dass der Tisch eine ebene Oberfläche hat und mit einem weichen Tuch bedeckt ist oder ein Kissen darauf liegt, damit das TV-Gerät keine Kratzer bekommt. - Befestigen Sie die Abstandhalter mit den Schrauben am TV-Gerät. Ziehen Sie die Schraube so fest an, dass das TV-Gerät, die Abstandhalter und die Schrauben sicher befestigt sind. - Benutzen Sie zum Festziehen der Schrauben einen Kreuzschlitzschraubendreher „+“ (manuell oder elektrisch).

Dübel und Schrauben anbringen Führen Sie die folgenden Schritte aus. - Überprüfen Sie zunächst die Beschaffenheit der Wand sowie die Stärke des Obermaterials. - Sie können die mit dem TV-Gerät mitgelieferten Dübel und Schrauben für Wände aus Beton, Leichtbeton, weichem Feldstein, hartem Feldstein, Ziegeln oder Hohlblocksteinen verwenden. - Befestigen Sie das Gerät nicht an Wänden aus Gipskarton oder mitteldichten Holzfaserplatten (MDF-Platten). Bei solchen Wänden müssen Dübel und Schrauben im Beton unter dem Obermaterial befestigt werden. Falls die Wand keinen Betonkern besitzt, muss erst ein separater Aufhänger installiert werden, um die Dübel und Schrauben sicher befestigen zu können. - Bei der Installation an einer Wand, die hier nicht aufgeführt ist, stellen Sie sicher, dass der für die Installation vorgesehene Bereich für eine Last von 70 kgf (686 N) und eine Scherkraft von 100 kgf (980 N) oder mehr ausgelegt ist.

d e Wandbefestigungsschraube Dübel - Verwenden Sie eine Schlagbohrmaschine mit einem Ø 8-mm-Bohrer für Beton. a. Bohren Sie mit einem Ø 8-mm-Bohrer ein Loch mit einer Tiefe von 80 mm bis 100 mm, in dem Sie später den Dübel anbringen. b. Entfernen Sie Bohrrückstände aus dem Loch.c. Setzen Sie den mitgelieferten Dübel in das Loch ein. (Verwenden Sie beim Einsetzen einen Hammer.) d. Bringen Sie die Wandhalterung nahe an der Wand an. Bringen Sie den Aufsatz zur Winkeljustierung so an, dass er nach oben zeigt. e. Setzen Sie die Befestigungsschraube für die Wandhalterung in die Bohrung ein, und ziehen Sie sie fest. Es wird empfohlen, die Schrauben mit einem Anzugsmoment von mindestens 45 kgf/cm bis 60 kgf/cm festzuziehen.5 DEUTSCH

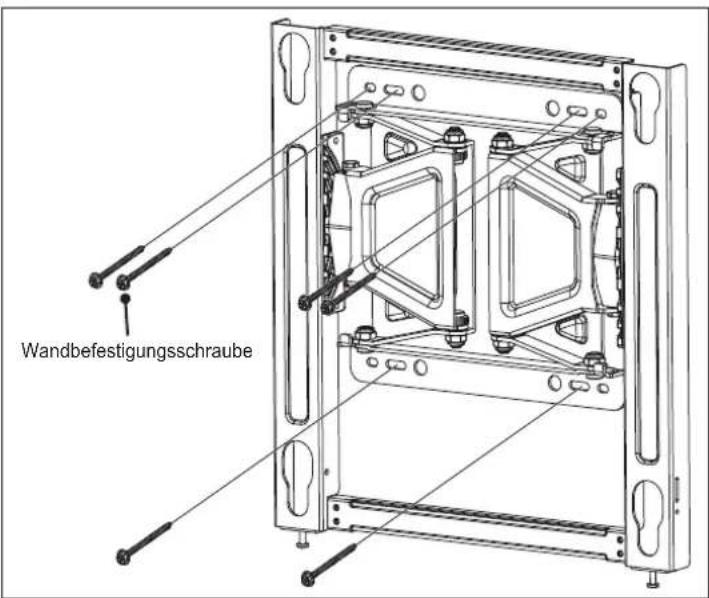

Wandhalterung installieren Wandbefestigungsschraube → Wenn das Anziehen der Schrauben in den angegebenen Positionen nur schwer möglich ist, können die Schrauben auch in leicht abweichenden Positionen festgezogen werden. Beachten Sie, dass bei höchstens zwei Schrauben die Positionen zum Festziehen abweichen dürfen. → Ziehen Sie zwei Wandbefestigungsschrauben oben links und oben rechts fest und je eine Schraube unten links und unten rechts an der Wandhalterung. → Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher (manuell oder elektrisch) oder einem 8-mm-Schraubenschlüssel fest, bis die Wand, die Wandhalterung und die Schrauben fest miteinander verbunden sind.

Produkt an der Wandhalterung befestigen - Für die Installation des Produkts sind mindestens zwei Personen erforderlich.

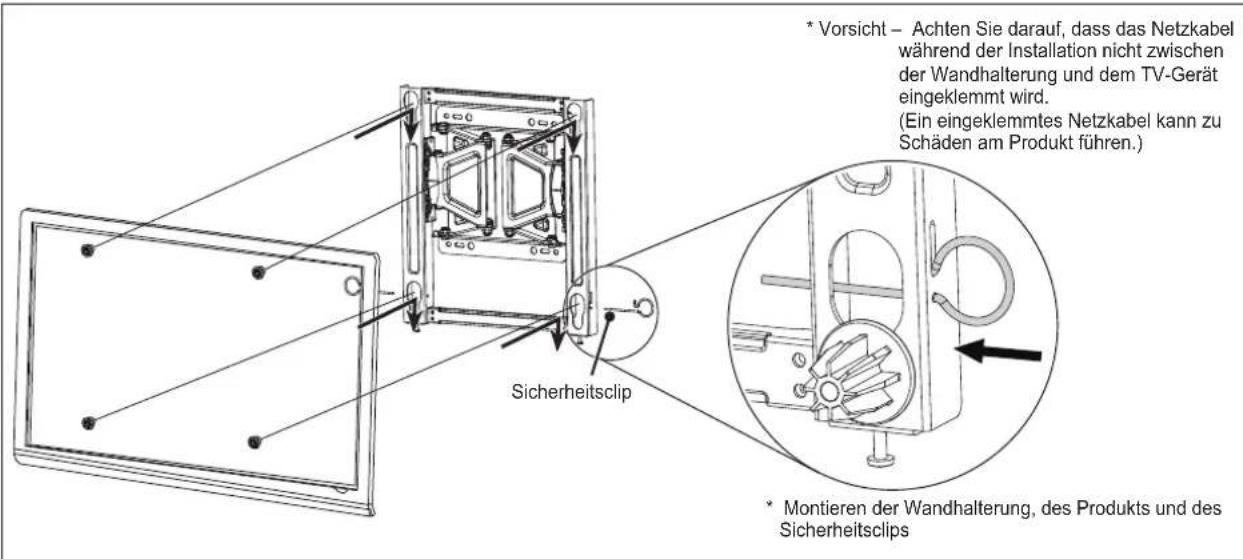

• Montieren der Wandhalterung, des Produkts und des Sicherheitsclips * Vorsicht – Achten Sie darauf, dass das Netzkabel während der Installation nicht zwischen der Wandhalterung und dem TV-Gerät eingeklemmt wird. (Ein eingeklemmtes Netzkabel kann zu Schäden am Produkt führen.)Sicherheitsclip1. Setzen Sie das TV-Gerät mit den montierten Abstandhaltern in Pfeilrichtung auf die Wandhalterung, die an der Wand angebracht ist. Befestigen Sie zuerst den unteren Teil und dann den oberen, indem Sie das TV-Gerät leicht anheben. 2. Setzen Sie während der Einstellung der Position den mitgelieferten Sicherheitsstift, der ein Herunterfallen des Produkts verhindert, entsprechend der Pfeilrichtung in der Abbildung ein. Wenn der Sicherheitsstift nicht wie in der Abbildung dargestellt befestigt ist, kann das Produkt herunterfallen.
• Stellen Sie sicher, dass das Produkt sicher befestigt ist, indem Sie vorsichtig am unteren Teil des TV-Geräts ziehen.

• Halten und heben Sie bei der Wandmontage des Produkts mit dem montierten Lautsprecher nicht den Lautsprecher an, sondern das Produkt.
• Rotieren Sie das Produkt nur für die Installation um 90 Grad, wenn Sie das Produkt vertikal installieren. (VESA 300 X 300)

• Stellen Sie beim Anschließen von Kabeln und Zubehör sicher, dass das Produkt in einem ausreichenden Abstand zur Wand installiert ist, damit kein Druck auf diese Teile ausgeübt wird.
• Durch übermäßige Krafteinwirkung kann das Produkt beschädigt werden. INSTALLATIONSVERFAHREN – Die Abbildungen können vom eigentlichen Produkt abweichen.

Halterungen des Produkts am TV-Gerät anbringen - Wenn die Schrauben beim Anbringen der Abstandhalter nicht vollständig festgezogen werden können, prüfen Sie die Länge der Schrauben, und sehen Sie im technischen Service-Handbuch nach.AbstandhalterBefestigungsschraube für Abstandhalter - Vorgehen

1. Entfernen Sie alle Schrauben, die sich möglicherweise bereits in den Montagelöchern befinden.

2. Befestigen Sie die Abstandhalter und die

entsprechenden Schrauben in der abgebildeten Reihenfolge. - Legen Sie das TV-Gerät auf einen Tisch, so dass der Bildschirm nach unten zeigt. Achten Sie darauf, dass der Tisch eine ebene Oberfläche hat und mit einem weichen Tuch bedeckt ist oder ein Kissen darauf liegt, damit das TV-Gerät keine Kratzer bekommt. - Befestigen Sie die Abstandhalter mit den Schrauben am TV-Gerät. Ziehen Sie die Schraube so fest an, dass das TV-Gerät, die Abstandhalter und die Schrauben sicher befestigt sind. - Benutzen Sie zum Festziehen der Schrauben einen Kreuzschlitzschraubendreher „+“ (manuell oder elektrisch).

Dübel und Schrauben anbringen Führen Sie die folgenden Schritte aus. - Überprüfen Sie zunächst die Beschaffenheit der Wand sowie die Stärke des Obermaterials. - Sie können die mit dem TV-Gerät mitgelieferten Dübel und Schrauben für Wände aus Beton, Leichtbeton, weichem Feldstein, hartem Feldstein, Ziegeln oder Hohlblocksteinen verwenden. - Befestigen Sie das Gerät nicht an Wänden aus Gipskarton oder mitteldichten Holzfaserplatten (MDF-Platten). Bei solchen Wänden müssen Dübel und Schrauben im Beton unter dem Obermaterial befestigt werden. Falls die Wand keinen Betonkern besitzt, muss erst ein separater Aufhänger installiert werden, um die Dübel und Schrauben sicher befestigen zu können. - Bei der Installation an einer Wand, die hier nicht aufgeführt ist, stellen Sie sicher, dass der für die Installation vorgesehene Bereich für eine Last von 70 kgf (686 N) und eine Scherkraft von 100 kgf (980 N) oder mehr ausgelegt ist. abd eWandbefestigungsschraubecDübel - Verwenden Sie eine Schlagbohrmaschine mit einem Ø 8-mm-Bohrer für Beton. a. Bohren Sie mit einem Ø 8-mm-Bohrer ein Loch mit einer Tiefe von 80 mm bis 100 mm, in dem Sie später den Dübel anbringen. b. Entfernen Sie Bohrrückstände aus dem Loch. c. Setzen Sie den mitgelieferten Dübel in das Loch ein. (Verwenden Sie beim Einsetzen einen Hammer.) d. Bringen Sie die Wandhalterung nahe an der Wand an. Bringen Sie den Aufsatz zur Winkeljustierung so an, dass er nach oben zeigt. e. Setzen Sie die Befestigungsschraube für die Wandhalterung in die Bohrung ein, und ziehen Sie sie fest. Es wird empfohlen, die Schrauben mit einem Anzugsmoment von mindestens 45 kgf/cm bis 60 kgf/cm festzuziehen.6

Produkt waagerecht ausrichten - Wenn das Produkt sich nach der Installation in keiner waagerechten Position befindet, passen Sie es mithilfe der entsprechenden Schraube an. (Das Produkt wird nach oben oder unten bewegt, je nachdem, in welche Richtung die Schraube gedreht wird.)

10 mm (waagerechte Ausrichtung)

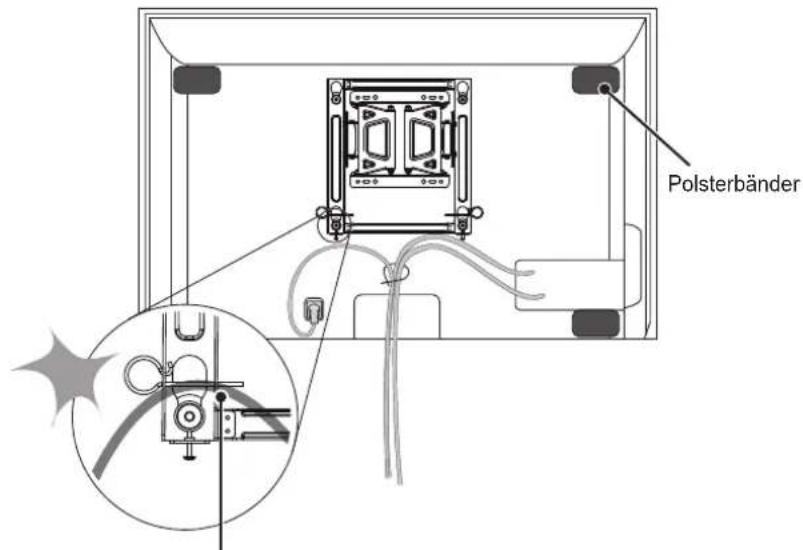

Kabel anordnen und Polsterbänder anbringen - Ordnen Sie die Kabel entsprechend der Abbildung an. Kaufen Sie ein Band, um die Kabel zu organisieren, oder benutzen Sie das Band, das sich im Lieferumfang des TV-Geräts/Monitors befindet. - Bringen Sie das Polsterband an, um Stöße zwischen dem TV-Gerät und der Wand abzufedern, die bei der Anpassung des Winkels auftreten können. Bringen Sie es, wie in der Abbildung gezeigt, an den gewünschten Stellen an. Achten Sie darauf, dass das Netzkabel und die anderen Kabel nicht zwischen der Wandhalterung und der Wand eingeklemmt werden. Polsterbänder7 DEUTSCH PRODUKTSPEZIFIKATION [Einheit: mm]

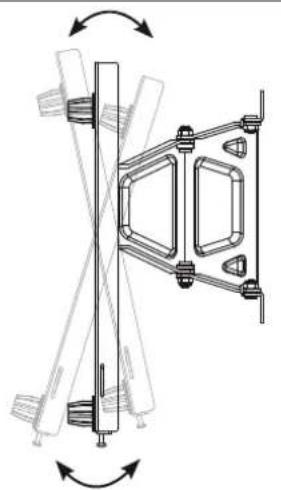

MinimumMaximum Modellname LSW350B Breite (mm) 341 Höhe (mm) 368 Tiefe (mm) 23 Produktgewicht (kg) 3,2 VESA-Spezifikationen für Wandhalterungen 300 X 300 Max. Zuglast (kg) 50

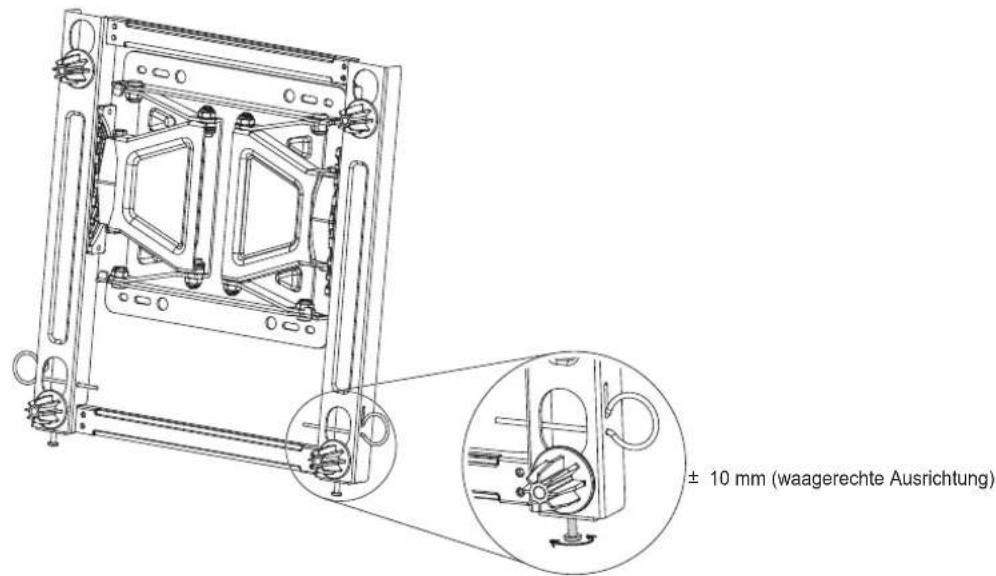

Produkt waagerecht ausrichten - Wenn das Produkt sich nach der Installation in keiner waagerechten Position befindet, passen Sie es mithilfe der entsprechenden Schraube an. (Das Produkt wird nach oben oder unten bewegt, je nachdem, in welche Richtung die Schraube gedreht wird.) ± 10 mm (waagerechte Ausrichtung)

Kabel anordnen und Polsterbänder anbringen - Ordnen Sie die Kabel entsprechend der Abbildung an. Kaufen Sie ein Band, um die Kabel zu organisieren, oder benutzen Sie das Band, das sich im Lieferumfang des TV-Geräts/Monitors befindet. - Bringen Sie das Polsterband an, um Stöße zwischen dem TV-Gerät und der Wand abzufedern, die bei der Anpassung des Winkels auftreten können. Bringen Sie es, wie in der Abbildung gezeigt, an den gewünschten Stellen an. Achten Sie darauf, dass das Netzkabel und die anderen Kabel nicht zwischen der Wandhalterung und der Wand eingeklemmt werden. PolsterbänderDie Modell- und Seriennummer finden Sie auf der Rückseite oder Seite des Produkts. Notieren Sie diese Angaben unten (für den Fall einer Reparatur). AffichaUnterstützte Bildschirme (Weitere Informationen zu den geeigneten Modellen erhalten Sie bei Ihrem Händler oder im Benutzerhandbuch zum Fernseher. MODELL SERIENNUMMERManuale di installazione Staffa per il montaggio a parete Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro. LSW350B www.lg.com2 COMPONENTE 6 tasselli per il montaggio a parete 6 viti per il montaggio a parete Manuale di installazione 2 clip di sicurezza 4 distanziali guida 4 imbottiture di protezione 4 viti per il montaggio dei distanziali guida (M6 X 43 mm)
