| ブランド | LG |
| モデル | LSW350B |
| 製品タイプ | テレビ用壁掛け金具 |
| VESA規格 | 300 x 300 mm |
| 最大荷重 | 50 kg |
| 寸法 (幅x高さx奥行き) | 341 x 368 x 23 mm |
| 製品重量 | 3,2 kg |
| 材質 | スチール |
| 仕上げ | 黒 |
| 傾斜角度 | 傾斜不可（固定式） |
| 水平調整 | ± 10 mm |
| 横/縦向き | 横向きのみ（回転は90°に制限） |
| 対応壁 | コンクリート、軽量コンクリート、石、レンガ、中空ブロック |
| 取り付け | 資格のある施工業者による取り付けを推奨します |
| 同梱品 | 壁掛け金具、アンカーボルト6本、取付ネジ6本、安全ワイヤー2本、スペーサーガイド4個、保護パッド4枚、スペーサーガイドネジ4本（M6 x 43 mm）、取扱説明書 |
| 必要な工具 | プラスドライバー（手動または電動）、8mmソケットレンチ、水平器、ドリル、コンクリート用8mmドリルビット、ハンマー |
| メンテナンス | 乾いた布で拭いてください；湿った布は使用しないでください |
| 安全 | 金具にぶら下がらないでください；垂直な壁にのみ取り付けてください；付属のネジを使用してください；過度に締め付けないでください |
よくある質問 - LSW350B LG
ユーザーの質問 LSW350B LG
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード テレビスタンド 無料でPDF形式で！マニュアルを見つける LSW350B - LG 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 LSW350B ブランド LG.
使用説明書 LSW350B LG
ご使用前にこの取扱説明書をよくお読みになり、 ご理解のうえ正しくお使いください。
お読みになったあとは、大切に保管してください。
LSW350B
コンポーネント
壁掛け用アンカー6個壁掛け用ネジ6個取扱説明書
安全クリップ2個 ガイドスペーサー4個 テレビ保護クッション4個
ガイドスペーサー用ネジ4個
(M6 X 43 mm)
重要な安全上のご注意
- 専門の設置業者の方は、製品を設置する前にこの取扱説明書を十分にお読みください。
- 専門の設置業者の方は、製品の設置後、この取扱説明書をユーザーに渡し、取扱説明書を十分に読んで、今後参照するために保管しておくようにユーザーに必ず伝えてください。
取扱説明書をお読みになった後は、以後も参照できるように手の届く場所に保管してください。
警告
この壁掛けは、販売店が指定する、訓練を受け、設置経験のある設置業者が設置してください。
専門知識を持たない設置業者が製品を設置することは非常に危険であり、けがや破損の原因となります。
壁掛けの移動や再設置は、訓練を受け、設置経験のある設置業者を必要に応じて利用してください。
設置には特殊技能が要求されます。お客様ご自身で移動や設置を行うと、安全上の重大な問題が発生するおそれがあります。
製品をその重量を支えることができない場所に設置しないでください。
壁掛けの設置場所の強度が十分でない場合、製品が落下し、けがをするおそれがあります。
壁掛けの取り付け後に、製品に物をぶら下げたり、激しい衝撃を与えたりしないでください。
製品が落下し、けがをするおそれがあります。
壁掛けを取り付けるときは、テレビの背面に電源コードや信号ケーブルをぶら下げないでください。
コードが破損して、火災や感電の原因となったり、製品が破損したりすることがあります。
注意
取扱説明書の指示に従って製品を設置してください。
取扱説明書の指示に従わずに製品を設置すると、大けがを負ったり製品が破損したりするおそれがあります。
設置時は、壁の材質の種類を確認し、条件を満たす場合は付属しているアンカーおよびネジを使用してください。
指定されたアンカーやネジを使用しないと、取り付け具が製品の重量に耐えられず、安全上の問題が発生するおそれがあります。
製品を濡れた布で拭いたり、製品の設置場所の下や近くで暖房や加湿器を使用したりしないでください。
製品に水がかかったり、湿気や熱が加わったりすると、火災や感電の原因となったり、製品に問題が生じたりすることがあります。
コンセントから電源コードを抜いてから製品を設置してください。
コンセントに電源コードを接続したまま製品を設置すると、感電や火災の原因になることがあります。
ディスプレイに接続したビデオコネクタが壁に押し付けられないようにしてください。必要に応じて付属している適切なアングルアダプタを使用してください。
製造業者によって指定されている付属品のみを使用してください。
製品を設置したり、設置後に製品の高さを調整したりする場合は、2人以上作業してください。
単独で作業すると、製品が落下して、けがを負ったり製品が破損したりするおそれがあります。
壁に穴を開ける場合は必ず、指定された直径のドリルビットおよびドリルを使用してください。また、穴の深さは、指定された指示に従ってください。
指定された方法に従わずに製品を設置すると、製品が安定せず、安全上の問題が発生するおそれがあります。
振動が発生する可能性のある物の近くに製品を設置しないでください。
高圧線や高電圧の近くに製品を設置しないでください。製品が破損するおそれがあります。
素手で製品を設置しないでください。必ず適切な作業用手袋を着用してください。
けがをするおそれがあります。
設置する前に
* 設置する前に、製品に同梱の付属品がすべて揃っていることを確認してください。不足している物がありましたら、お近くの販売店または当社カスタマーサポートセンターにお問い合わせください。また、紛失・故障の際は、販売店で同じ付属品をお求めください。
* 本製品は壁にディスプレイを取り付ける以外の用途に使用しないでください。
* 取扱説明書の指示に従って製品を設置してください。
* 壁掛けを設置/使用する場合は、製品が破損しないように注意し、事故が起こらないようにしてください。
* 取扱説明書をよく読み理解していない場合は、製品を設置せず、販売店に問い合わせて、専門の設置業者に製品の設置を依頼してください。
* 専門の設置業者でなくても、この取扱説明書を詳細に理解して製品を設置するには、機械または建築分野での経験があるとよいでしょう。
* 製品は垂直な壁にのみ設置してください。
問題のある壁や天井に製品を設置したことから発生した問題について当社は一切の責任を負いかねます。あらかじめご了承ください。
* 同梱の付属品は、乳幼児/子供の手の届かないところに保管してください。誤って飲み込むと窒息または、けがのおそれがあります。万一、飲み込んだと思われるま場合は、すぐに医師にご相談ください。
* 締めすぎない程度に、ネジが壁に締められていることを確認してください。
ネジに力を加えすぎると、壁の破損、製品の性能低下、製品の破損が発生するおそれがあります。
* 壁掛けの重量制限を超えるテレビを設置しないように注意してください。
* 設置時に使用する工具で事故や破損が発生しないように注意してください。
- 必要な工具: プラスドライバー (手動または電動) / 8 mm ソケットレンチ/水準器/ドリル。コンクリート壁の場合は木用 (または金属用) の 0.8 mm ドリルビットも必要になることがあります。
設置方法
- 実際の製品は画像と異なる場合があります。

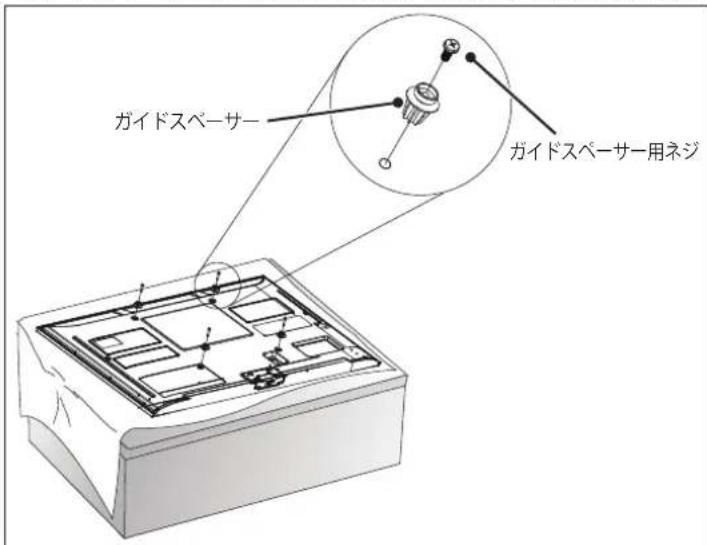

1 テレビ本体の背面にガイドスペーサーを取り付ける
- ガイド スペーサの使用時にネジがしっかり締め付けられない場合は、ネジのサイズをもう一度ご確認ください。
- 作業手順
- ディスプレイの取り付け穴にネジが取り付けられているかどうかを確認します。取り付けられている場合は、取り外します。
-
図に示すように、ガイドスペーサおよびガイドスペーサ用ネジを取り付けます。
-
画面を下に向けてテレビをテーブルに置きます。テレビに傷が付かないように、柔らかい布で覆った平らな面またはクッションの上に置くようにしてください。
- ネジを締め付けて、ガイドスペーサーをテレビに取り付けます。テレビ、ガイドスペーサー、およびネジが互いにしっかり押しつけ合うようになるまで、ネジを締め付けます。
- ネジを締め付けるときは、プラスドライバー（手動または電動）を使用してください。
2 石壁にアンカーを固定する
次の指示に従ってください。
- 壁の材質と仕上げの厚みを確認してください。
- 壁の材質がコンクリート、軽量コンクリート、硬い自然石、柔らかい自然石によるれんが、ひび割れのない空洞ブロックの場合は、アンカーを使用してください。
- 石こうボードまたはMDF(中質繊維板)で壁に取り付けないでください。この場合、アンカーとネジは、仕上げ材表面の裏のコンクリートに挿入する必要があります。反対側にコンクリートがない場合は、まず、アンカーとネジを安全に固定する別個の掛け具を取り付ける必要があります。
- ここに記載されていない材質の壁に製品を取り付ける場合は、固定される場所のそれぞれが引張負荷70 kgf(686 N)および剪断負荷100 kgf（980 N）以上に耐えられるように製品を取り付けてください。
- コンクリート用Ø8mmドリルビットと、ハンマー(インパクト)ドリルを使用します。
a 08 mm ドリル ビットを使用して、アンカー位置に深さ80 mm～100 mmの穴を開けます。
b 開けた穴をきれいにします。
付属しているアンカーを穴に取り付けます（アンカーを取り付けるときはハンマーを使用してください）。
d 壁掛けを、穴の位置に揃えて壁にセットします。角度調整部品が上向きになるようにします。
e 壁掛け用ボルトを穴に合わせて締めます。次に、45 kgf/cm～60 kgf/cmのトルクでボルトを締め付けます。

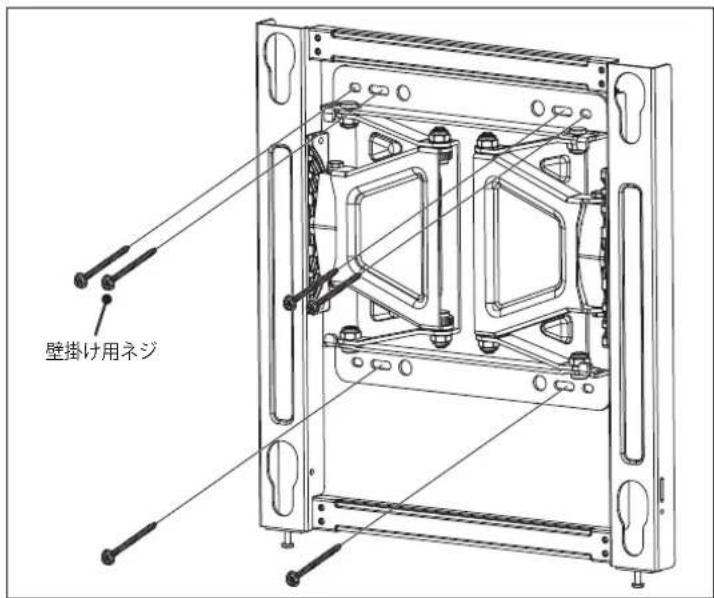

3 壁掛けブラケットを設置する
→ ネジを指定位置に取り付けることがどうしてもできない場合は、なるべく近い位置に置き直して取り付けてもかまいません。ただし指定した位置から2つ以上場所を変更しないでください。 → 壁掛け用ネジを上部の左側に2個と右側に2個、下部の左側に1個と右側に1個取り付けます。 → このとき、ネジを締め付けるためにプラスドライバー（手動または電動）、または8 mmレンチを使用して、壁、壁掛けプラケット、およびネジが互いにしっかり押しつけ合うようにしてください。

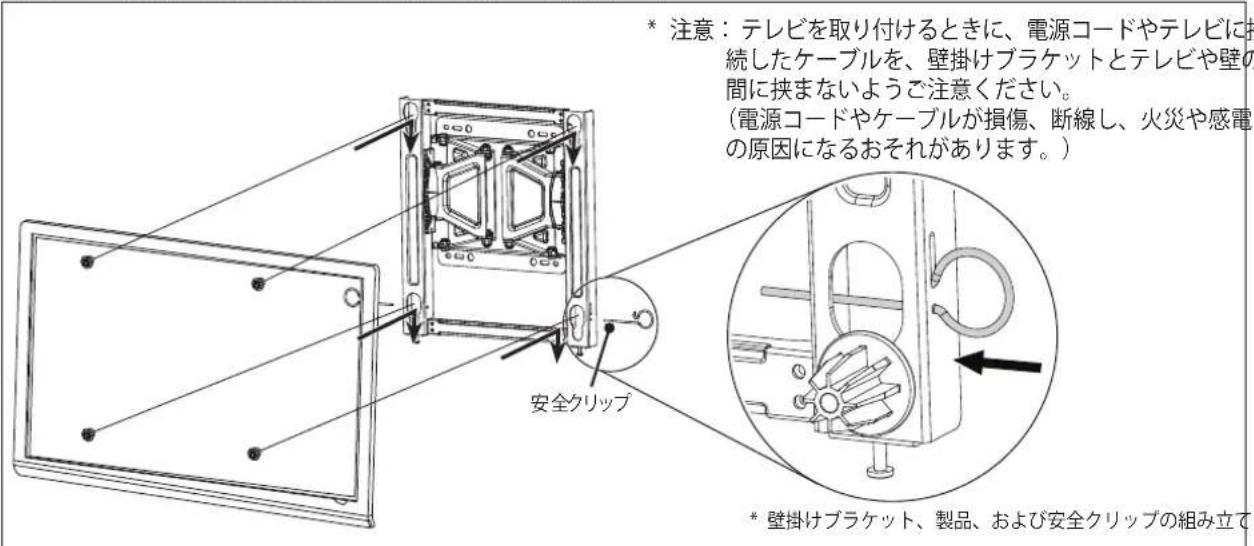

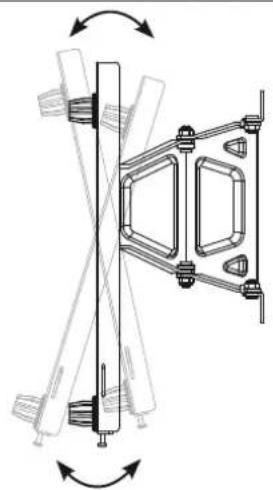

4 壁掛けブラケットとテレビ本体を取り付ける
- テレビを取り付けるときは必ず2人以上で行ってください。
- テレビに取り付けられたガイドスペーサーを、壁掛けブラケットの支持部に取り付くように、テレビを矢印方向に合わせます。
- 位置を調整するときは、図に示すように安全クリップを取り付けて、製品が動かないようにしてください。安全クリップ用ネジをしっかり締め付けます。安全クリップを図に示すように締め付けないと、製品が落下するおそれがあります。
→ 壁掛けブラケットの下部を軽く引っ張るなどして、テレビが固定されていることを確認します。
→ スピーカーを搭載したテレビを壁に固定する際は、スピーカーの部分を持たずにテレビを持ち上げるようにします。
→ 回転するディスプレイを取り付けるときは、ディスプレイの回転は90度（ポートレートモード）のみにしてください（VESA 300 X 300）。
→ ケーブルやアクセサリに過剰な力がかからないように、壁から離すようにしてください。
→ 製品を過剰な力で押すと、製品が破損するおそれがあります。

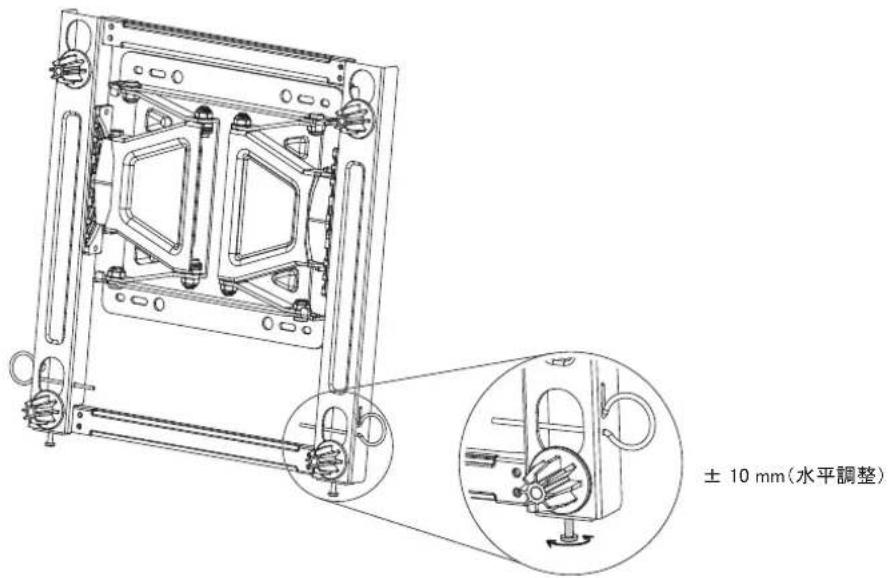

5 テレビの水平を調整する方法
- テレビを設置したら、水平になっていることを確認します。 (ネジの回転方向に応じて製品は上下に移動します)。

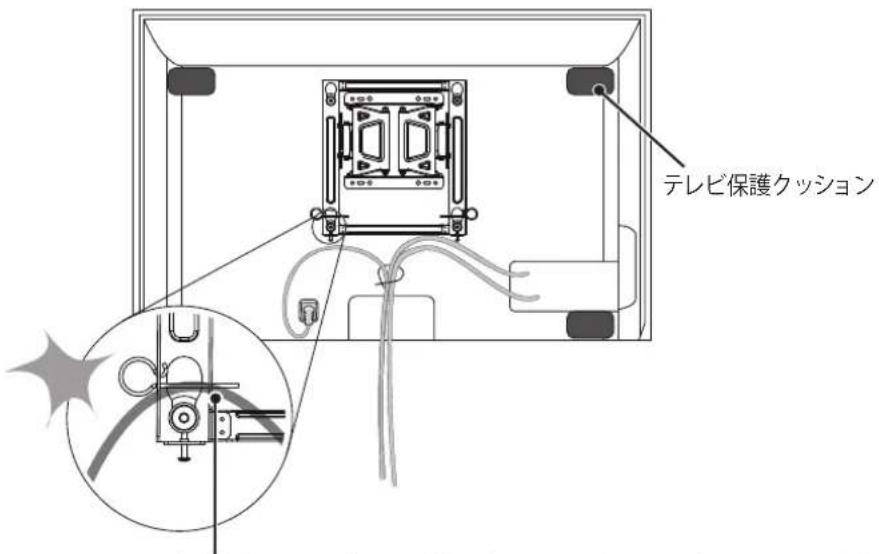

6 ケーブルを整理する／テレビ保護クッションを取り付ける
- 壁掛け設置の終了後に、下図のようにケーブルをまとめて整理します。
- テレビ保護クッションを貼り付けて、壁とテレビ本体の間で生じる衝撃を緩和します。図のようにテレビ保護クッションを貼り付けます。
電源コードやテレビに接続したケーブルを、壁掛けブラケットと壁の間に挟まないようご注意ください。（電源コードやケーブルが損傷、断線し、火災や感電の原因になるおそれがあります。）
仕様
| モデル LSW350B | |
| 幅 (mm) 341 | |
| 高さ (mm) 368 | |
| 奥行 (mm) 23 | |
| 製品重量 (kg) 3.2 | |
| 壁掛けブラケット VESA仕様 (mm) 300 X 300 | |
| 最大引張荷重 (kg) 50 | |
