ACC-S-EH5C - 액세서리 LG - 무료 사용 설명서

제품 유형	TV 벽걸이
브랜드	LG
모델	ACC-S-EH5C
호환 VESA 크기	200x200, 300x300, 400x400 mm
최대 TV 무게 용량	50 kg (110 lbs)
최대 TV 크기	65 인치
재질	내녹 코팅 처리된 냉간 압연 강철
벽과의 거리	벽에 밀착 (약 30 mm)
기울기 범위	0° (고정) 또는 조정 가능 시 최대 5° (명시되지 않음)
회전 범위	해당 없음 (고정 마운트)
수평 조절	±3°
치수 (W x H x D)	500 x 450 x 35 mm
순중량	1.5 kg
설치에 필요한 도구	드릴, 수평계, 스크루드라이버, 소켓 렌치
장착 패턴	단일 스터드 (중심 간격 16-24 인치) 또는 콘크리트 벽
포함 액세서리	마운팅 브래킷, 나사, 벽 앵커, 버블 레벨, 사용 설명서
안전 인증	UL 등록, TÜV 승인
색상	블랙
예비 부품 가용성	LG 지원을 통해 나사 및 브래킷 사용 가능
수리 가능성	사용자 교체 가능 부품
보증	1년 제한 보증

자주 묻는 질문 - ACC-S-EH5C LG

LG ACC-S-EH5C 마운트와 호환되는 TV는 무엇인가요?

이 마운트는 200x200 ~ 400x400 mm의 VESA 패턴을 지원하며, 32~65인치의 대부분 LG TV에 적합합니다. 항상 TV의 VESA 패턴과 무게(최대 50kg)를 확인하세요.

마운트는 고정식인가요 아니면 기울일 수 있나요?

ACC-S-EH5C는 TV를 벽에 평평하게 유지하도록 설계된 고정 벽걸이 마운트입니다. 기울이기나 회전 기능이 포함되어 있지 않습니다.

설치에 필요한 도구는 무엇인가요?

드릴, 수평계, 스크루드라이버, 소켓 렌치(보통 13mm)가 필요합니다. 모든 마운팅 하드웨어가 포함되어 있습니다.

마운트를 석고보드에 설치할 수 있나요?

네, 하지만 목재 스터드에 고정하거나 견고한 석고보드 앵커(미포함)를 사용해야 합니다. 이 마운트는 단일 스터드 설치(중심 간격 16-24인치)용으로 설계되었습니다.

TV가 벽에서 얼마나 떨어져 있나요?

TV가 벽면에서 약 30mm(1.2인치) 떨어져 매우 가깝게 위치합니다.

마운트 설치에 전문가가 필요한가요?

기본 도구와 기술이 있으면 직접 설치할 수 있습니다. 안전을 위해, 특히 대형 TV의 경우 전문 설치를 권장합니다. 설명서에 단계별 지침이 제공됩니다.

최대 무게 용량은 얼마인가요?

마운트는 최대 50kg(110lbs)의 TV를 지원합니다. 이 무게를 초과하면 고장이 발생할 수 있습니다.

나사와 볼트가 포함되어 있나요?

네, 패키지에는 대부분의 LG TV에 맞는 나사, 와셔, 스페이서 전체 세트와 콘크리트 또는 목재 스터드용 벽 앵커 볼트가 포함되어 있습니다.

마운트를 어떻게 청소 또는 유지 관리하나요?

젖은 천과 순한 세제로 닦으십시오. 연마성 세제는 피하십시오. 안전을 위해 주기적으로 모든 볼트가 조여져 있는지 확인하십시오.

이 마운트의 예비 부품을 구할 수 있나요?

네, 교체용 나사, 브래킷 또는 하드웨어를 위해 LG 지원 또는 공인 대리점에 문의하십시오. 마운트는 사용자 교체 가능 부품으로 수리할 수 있습니다.

사용 설명서 ACC-S-EH5C LG

사용설명서를 읽고 난 후 사용하는 사람이 언제라도 볼 수 있는 장소에 보관하세요.

ACC-S-EH5C

2

「부요

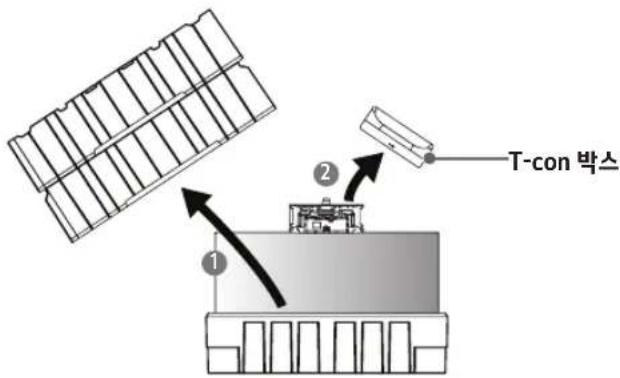

1 상자를 열고 위에 있는 포장 및 T-con 박스를 순서대로 제거합니다.

2 나사 6개를 풀어 세트의 프레임을 분리합니다.

3 스탄드 베이스에 파이프를 조립하고,파이프에 프레임을 조립합니다.

「부요

4 파이프 상단에 고정용 나사 홀에 나사(M3 x L5.5)를 체결하여 파이프와 프레임을 고정시킵니다.

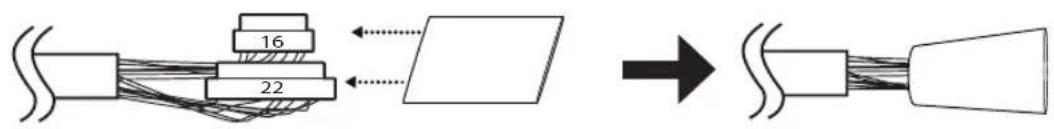

5 16/22핀 케이블의 반대쪽 부분의 connector를 케이블과 일직선이 되도록 깊어줍니다.

6 16/22핀 connector를 함께 튜브에 삽입합니다.

6

7 정리된 16/22핀 케이블과 HDMI 케이블을 삽입하여 통과시키고, 분리된 프레임을 재조립합니다.

「부구요

8 FRONT 라벨이 붙은 HDMI 케이블을 FRONT 면에 연결합니다. 붙은색 표시가 없는 16/22핀 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

9 FRONT 라벨이 없는 HDMI 케이블을 REAR 면에 연결합니다. 붉은색 표시가 있는 16/22핀 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

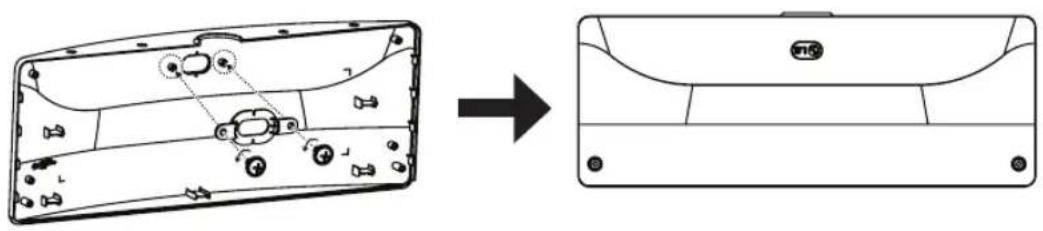

10 나사 2개를 분리하여 LG 로고 방향을 변경하여 재조립합니다.

11 T-con 박스의 IR 수신부가 있는 면을 FRONT 면에 덧고, 반대쪽에서 나사(Φ3 x L6) 4개로 체결합니다

「부구요

12 나머지 T-con 커버를 REAR 면에 덧고, 나사(Φ3 x L10) 2개로 체결합니다.

13 T-con 커버 하단에 나사(M4 x L8) 6개를 체결합니다.

14 사이니지 박스에 케이블을 연결합니다. FRONT 라벨이 붙은 HDMI 케이블은 위에, FRONT 라벨이 없는 HDMI 케이블은 아래에 체결합니다.

16/22핀 케이블의 경우 붉은색 표시가 있는 케이블을 위에 체결합니다.

15 16/22핀 케이블을 나사(M3 x L4.5) 2개로 각각 체결합니다.

도구의

16 잙커버의 홈을 케이블에 맞춰 덮고 나사(M3 x L4.5) 2개로 체결합니다.

사이니지 박스에 전원코드를 연결합니다.
