사용 설명서 ACC-S1-EH5C LG

사용설명서를 읽고 난 후 사용하는 사람이 언제라도 볼 수 있는 장소에 보관하세요.

ACC-S1-EH5C

(M3 × L4.5)

(M3 × L5.5)

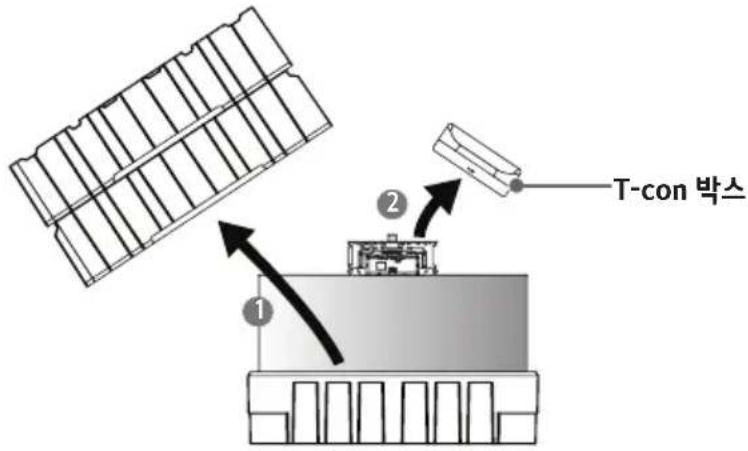

1 상자를 열고 위에 있는 포장 및 T-con 박스를 순서대로 제거합니다.

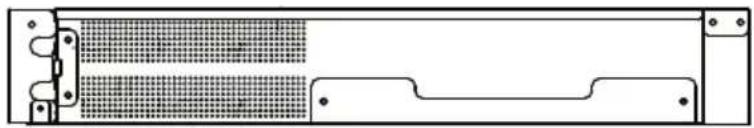

2 마운팅 브래킷을 나사(M4 x L8) 4개로 사이니지 박스에 조립하여 설치합니다.

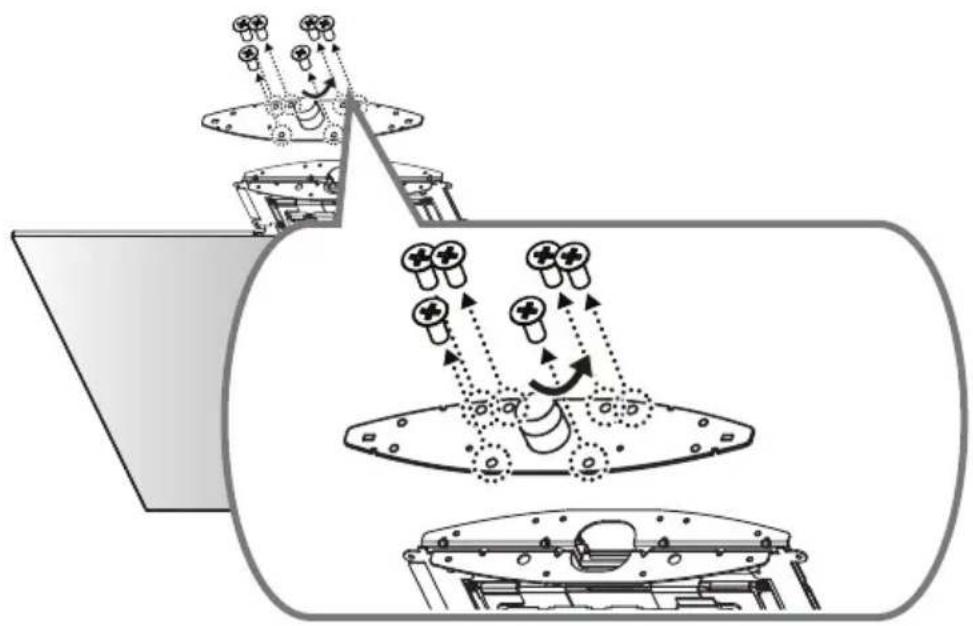

3 나사 6개를 풀어 세트의 프레임을 분리합니다.

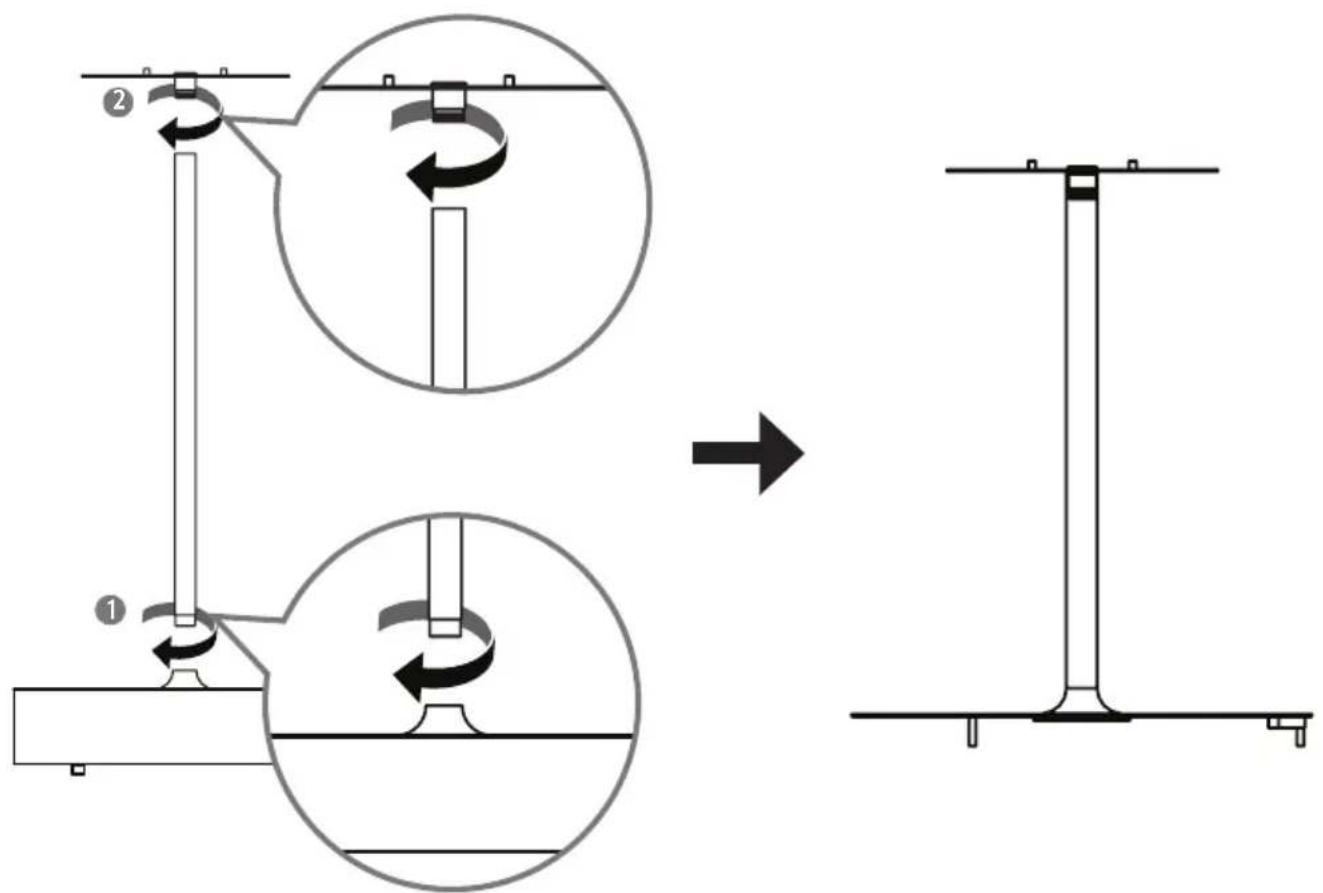

4 Cylinder Stand Top에 파이프를 조립하고, 파이프에 프레임을 조립합니다. 그리고 파이프를 잡고 Cylinder Stand Top을 개봉합니다.

5 파이프 상단에 고정용 나사 홀에 나사(M3 x L5.5)를 체결하여 파이프와 프레임을 고정시킨니다.

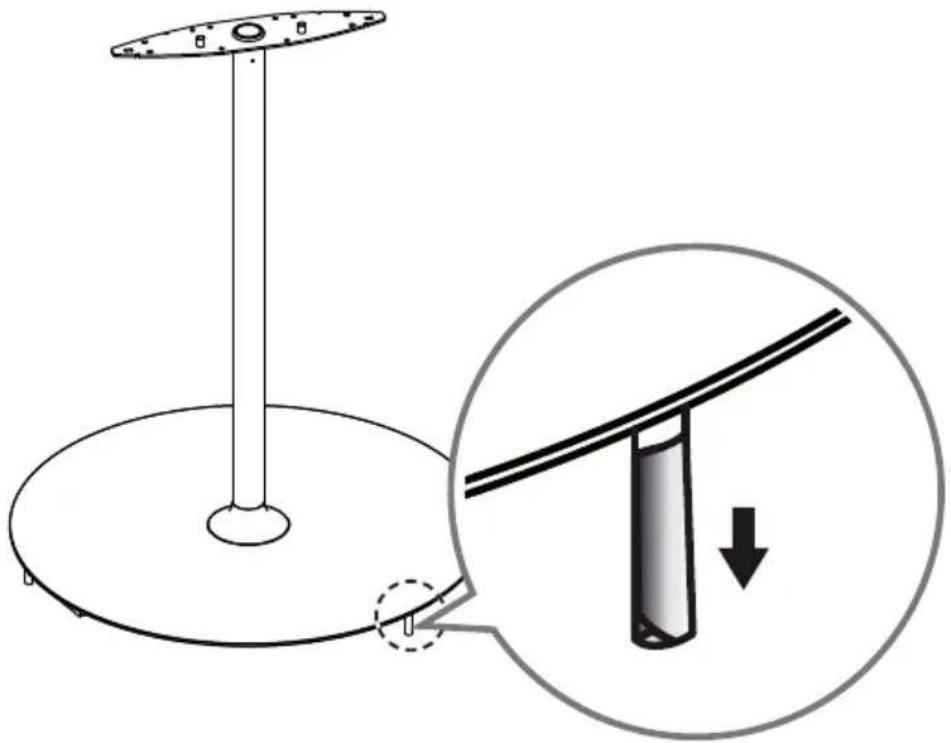

6 Cylinder Stand Top 바닥면에 위치한 기둥 3개를 감싸고 있는 보호 테이프 3개를 모두 제거합니다.

7 Cylinder Stand Top, 사이니지 박스와 Stand Bottom을 바닥에 나란히 정렬한 후 16/22핀 케이블과 HDMI 케이블을 상촉 프레임 홀에서부터 아래 수직방향으로 삽입하여 통과시킵니다.

8 사이니지 박스에 파이프를 동과시킨 케이블을 연결합니다. 이때 Front 케이블을 위에, Rear 케이블은 아래에 체결합니다. 16/22 pin 케이블의 경우 붉은색 표시가 있는 케이블을 위에 체결합니다.

9 16/22 pin 케이블을 나사(M3 x L4.5) 2개로 각각 체결합니다.

10 잡커버의 흔을 케이블에 맞춰 덮고 나사(M3 x L4.5) 2개로 체결합니다.

11 사이니지 박스를 스탄드 베�이스에 집어 넣습니다.

12 전원 케이블을 스탠드 Connector 방향쪽 구멍으로 바닥에서 스탠드 안쪽으로 집어넣은 후 사이니지 박스에 체결합니다.

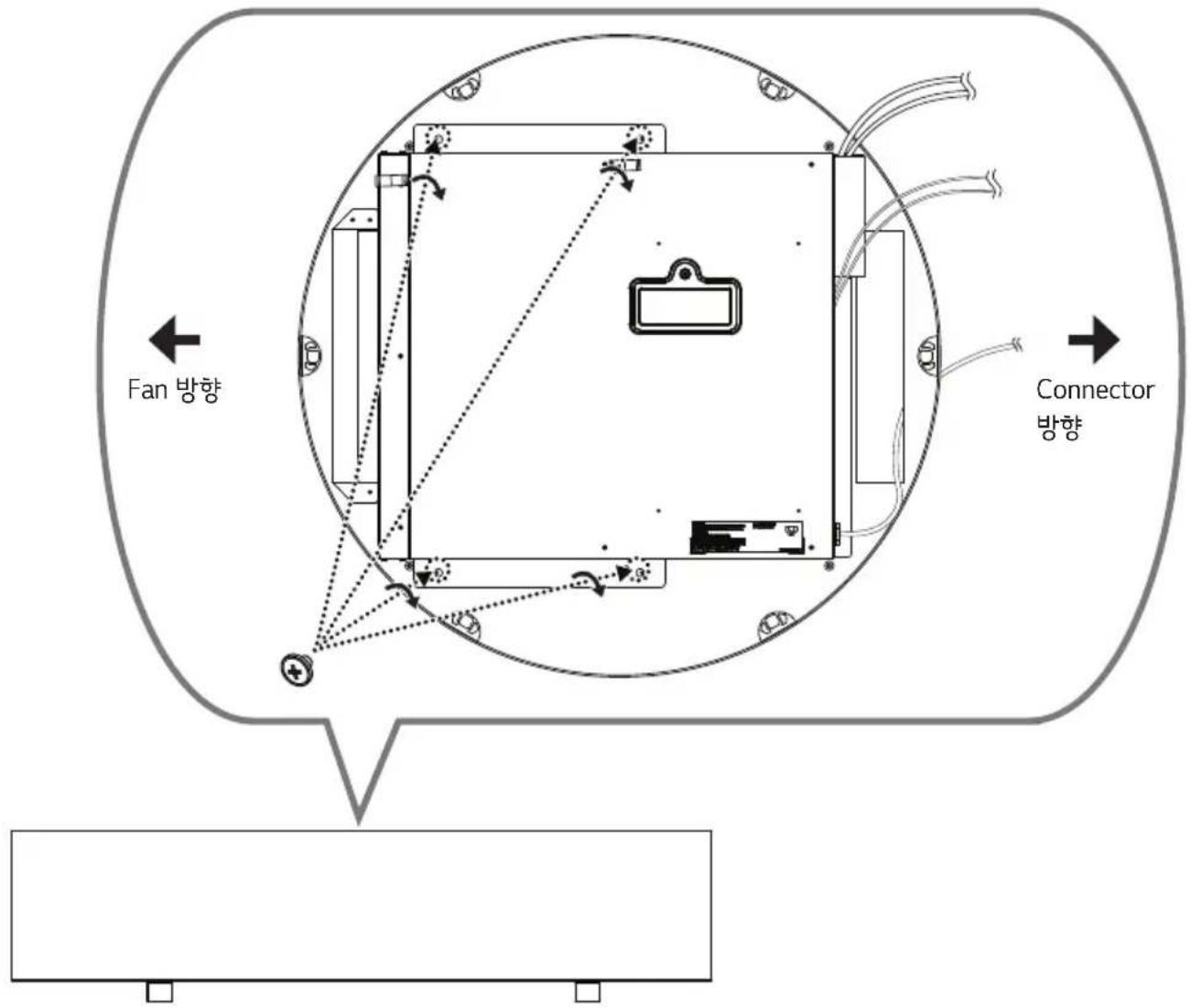

13 스탄드베이스에 케이블이 체결된 사이니지 박스를 설치하고, 나사(M3 x L4.5) 4개를 이용하여 고정합니다.

14 Cylinder Stand Top을 다시 Bottom Stand 위에 꽃아서 설치합니다. 이때 Stand Top 바닥의 돌출된 기둥 3개를 Stand의 가장자리에 위치한 구멍에 꽃아서 삽입합니다.

15 통과된 16/22핀 케이블과 HDMI 케이블을 Front/Rear로 구분한 뒤, 세트를 들어 프레임에 세트를 조립합니다.

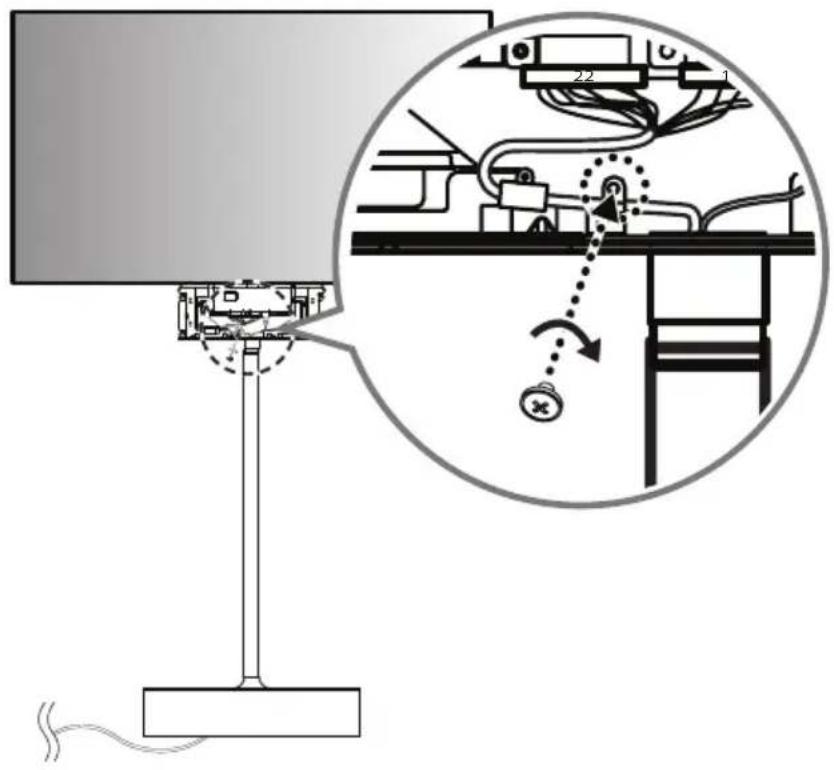

16 FRONT 라벨이 붉은 HDMI 케이블을 Front 면에 연결합니다. 붉은색 표시가 없는 16/22 pin 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

17 FRONT 라벨이 없는 HDMI 케이블을 Rear 면에 연결합니다. 붉은색 표시가 있는 16/22 pin 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

18 나사 2개를 분리하여 LG 로고 방향을 변경하여 재조립합니다.

19 T-con 박스의 IR 수신부가 있는 면을 Front 면에 덮고, 반대쪽에서 나사(Φ3 x L6) 4개로 체결합니다

20 나머지 T-con 커버를 rear 면에 덧고, 나사(Φ3 x L10) 2개로 체결합니다.

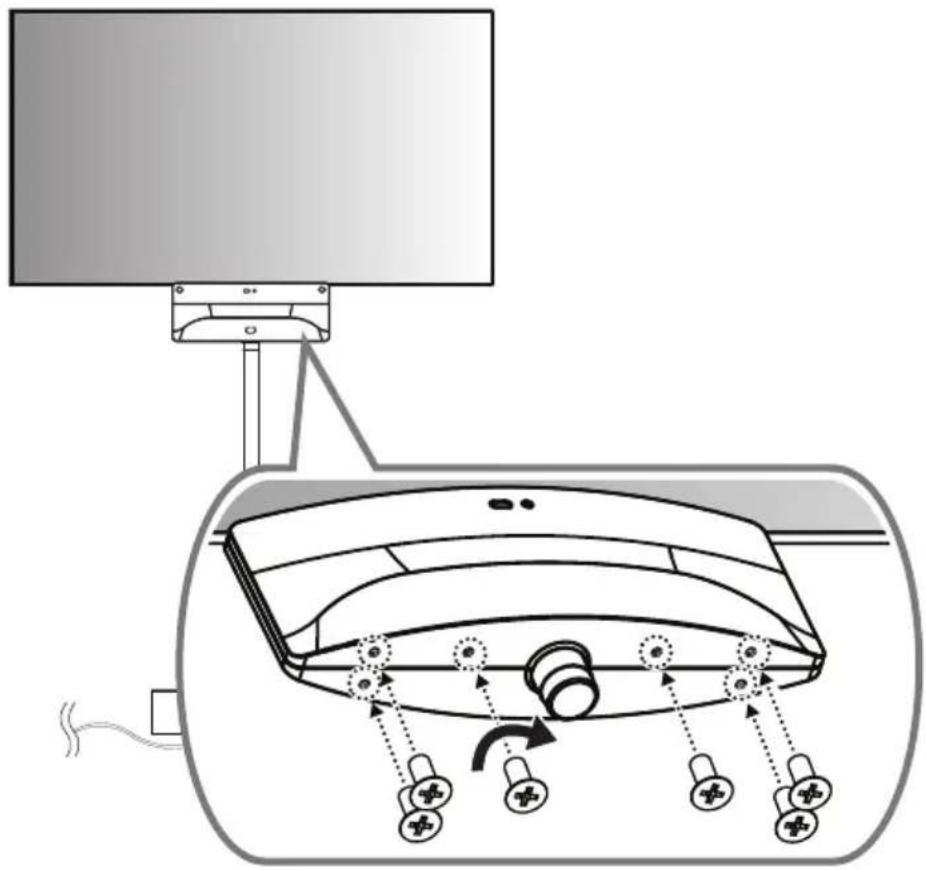

21 T-con 커버 하단에 나사(M4 x L8) 6개를 체결합니다.

스텐드 바닥면으로 나온 파워케이블을 전원코드에 연결합니다.
