사용 설명서 RW120 LG

벽걸이형 브라켓의 기본구성

부속품

벽걸이형 브라켓

벽면 고정용 앵커 4개

벽면 고정용 와셔붙이 볼트 4개

고정용 스크류

26LE3**/5**: (M4×16) 4개

그 외 모델: (M4×10) 4개

고정용 스크류 4개

26LE3**/5**: (M4×16)

그 외 모델: (M4×10)

사용설명서

차례

첫걸음

안전을 위한 주의사항

안전 지침

설치 방법 / Installation

벽걸이형 브래킷을 설치하려면

2. 제품에 제품 고정용 브래킷을 결합하세요.

3. 제품이 결합될 벽면에 위치를 표시한 뒤 앵커를 삽입하세요.

4. 벽면에 벽면용 브래킷을 부착하세요.

5. 벽면용 브래킷에 제품을 결합하세요.

안전을 위한 주의사항 / Safety Instructions

사고나 위험을 막기 위해 잘 읽고 꼭 지켜주세요! - To prevent the accident danger, read this manual and follow the instructions.

※ 주의사항은 '경고'와 '주의' 두 가지로 구분되어 있으며, '경고'와 '주의'의 의미는 다음과 같습니다.

경고

지시사항을 위반하였을 때, 심각한 상해나 사망이 발생할 가능성이 있는 경우

주의

지시사항을 위반하였을 때, 경미한 상해나 제품 손상이 발생할 가능성이 있는 경우

특정 조건에서 위험이 발생할 우려가 있으므로 주의하라는 기호입니다.

제품의 무게를 견디지 못하는 곳에는 설치하지 마세요.

설치하는 곳의 강도가 약하면 제품이 떨어져 부상의 원인이 될 수 있습니다.

설치 후 제품에 매달리거나 심한 충격을 주지 마세요.

제품이 떨어져 부상의 원인이 됩니다.

반드시 사용설명서의 지시에 따라 제품을 설치하세요.

사용설명서의 지시를 따르지 않을 경우 잘못된 설치로 인해 심한 부상 및 제품 파손의 원인이 될 수 있습니다.

제품을 설치할 때나 설치된 제품의 각도를 조절할 때는 반드시 두 사람 이상이 함께 하세요.

혼자서 하게 되면 제품이 떨어져 부상의 원인이 될 수 있습니다.

설치 시에는 반드시 먼저 벽체 종류를 확인하고, 조건이 맞다면 동봉한 앵커와 볼트, 와셔를 사용하세요.

지정되지 않은 앵커와 볼트, 와셔를 사용할 경우 제품의 무게를 지탱하지 못해 안전상의 문제가 발생할 수도 있습니다.

벽에 천공 시 반드시 지정된 직경의 드릴 비트 및 드릴을 사용하세요. 그리고 구멍 깊이도 지정된 사항을 따르세요.

지정되지 않은 방법으로 천공하여 설치할 경우에는 불안정하게 설치되어 안전상의 문제가 발생할 수도 있습니다.

제품이 설치된 장소 아래에서 열기구 및 가습기 등을 사용하지 마세요.

수증기나 열기로 인해 화재, 감전, 고장의 원인이 될 수 있습니다.

제품을 수직벽 이외의 스프링클러나 감지기 옆, 진동이나 충격이 미칠 우려가 있는 곳, 고압 전선이나 동력원 근처에는 설치하지 마세요.

제품 설치 전에 콘센트에서 전원 코드를 빼세요.

- 전원 코드가 꽂힌 상태에서 제품을 설치할 경우 감전이나 화재의 원인이 될 수 있습니다.

제품 설치 시 맨손으로 설치하지 말고, 반드시 작업용 장갑을 착용하세요.

- 부상의 원인이 될 수 있습니다.

벽걸이형 브라켓을 설치하려면

1. 제품을 분리하세요.

유닛 분리

• 벽면용 브라켓의 볼트를 풀어서 분리하세요. - 고정용 브라켓과 벽면용 브라켓을 분리하세요.

브라켓 고정용 스크류

2. 제품에 제품 고정용 브라켓을 결합하세요.

• 제품 고정용 브라켓을 부속품인 고정용 스크류를 이용하여 제품과 결합하세요. 부착 시 제품의 전원을 끄고 연결된 모든 케이블을 분리하세요.
• 제품 고정 브래킷을 제공된 고정 나사를 사용하여 제품에 부착하십시오. 설치 전에 전원을 끄고 연결된 모든 케이블을 분리하십시오.

1. 테이블 위나 바닥이 평평한 곳에 스크린이 아래로 향하도록 놓으세요.

이때 스크린이 손상되지 않도록 방석이나 부드러운 천을 깔고 그 위에 두어야 합니다.

2. 제품 고정용 브라켓을 고정용 스크류 (26LE3**/5**: (M4×16), 그 외 모델: (M4×10)) 4개를 이용하여 제품과 결합하세요.

3. 제품이 결합될 벽면에 위치를 표시한 뒤 앵커를 삽입하세요.

• 벽체의 재질 및 마감재의 두께를 확인하세요. - 벽체의 재질이 금가지 않는 콘크리트벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조적 벽돌, 중공 블록일 때에는 동봉된 앵커 및 볼트를 사용할 수 있습니다. - 마감재의 두께가 20mm 이하일 경우에만 동봉된 앵커와 볼트의 사용이 가능합니다. - 석고보드로만 만들어진 벽체에는 절대로 설치하지 마세요. - 벽걸이 브래킷이 설치될 표면은 제품과 스피커의 무게를 지탱할 수 있을 만큼 충분한 강도를 가져야 합니다. 일반적으로 콘크리트, 강한/약한 자연석, 벽돌, 중공 블록이 해당됩니다. - 석고보드는 충분히 강한 재질이 아닙니다. 볼트가 모니터와 스피커의 무게를 지탱할 수 있는 표준 건식벽체 스터드에 고정되지 않는 한 설치하지 마세요.

: 앵커 삽입 위치

1. 그림과 같이 도면에 나타나 있는 앵커의 위치를 벽면에 표시하세요.

2. 벽면에 표시된 앵커 위치에 드릴 비트 직경 8mm를 사용해 깊이 80mm~100mm 이내로 구멍을 뚫으세요.

3. 뚫은 구멍을 청소한 뒤 구멍에 동봉된 앵커를 삽입하세요.

벽걸이형 브래킷 설치하기

1. 벽면에 벽면용 브래킷을 부착하세요.

1. 구멍 위치에 맞게 벽면용 브래킷을 벽쪽으로 밀착시키세요. 동봉된 4개의 와셔와 볼트를 사용하여 벽면용 브래킷을 벽에 설치하세요.

2. 4개의 벽면 고정용 와셔 붙이 볼트를 각각의 구멍에 맞춰 체결하세요.

5. 벽면용 브래킷에 제품을 결합하세요.

- 그림과 같이 벽에 부착된 벽면용 브래킷에 제품을 결합하세요. 이때 반드시 두 사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 제품 파손 및 부상의 원인이 될 수 있습니다. - 그림과 같이 벽에 설치된 벽걸이 브래킷에 제품을 조립하세요. 이 제품을 혼자 설치하지 마세요. 다른 사람의 도움을 받으세요. 제품이 떨어져 부상을 초래할 수 있습니다.

1

① 제품에 결합된 제품 고정용 브래킷을 그림과 같이 기울여서 나사를 결합시키는 부분에 맞춰 거세요. (아래 원 안 그림 ①) ⑥, ⑤ 제품을 위로 들어올려 ②의 걸이부에 구멍을 맞추어 건 후 벽쪽으로 밀착시켜서 아래로 내리세요. ① 제품에 조립된 제품 고정 브래킷을 위 그림과 같이 기울여 나사 구멍에 맞춰 걸으세요. (원 안의 그림 ① 참조) (b), (c) 제품을 들어 올려 ②의 걸이에 걸고, 벽에 설치한 후 TV를 내려 놓으세요.

2

그림과 같이 제품을 결합 시켜 고정시킨 뒤, 고정용 스크류 (M4×12) 1개를 구멍에 맞춰 체결하세요.

고정용 스크류를 체결하지 않으면 각도 조절 시 제품이 벽면용 브라켓에서 이탈될 수 있으므로 필히 스크류를 체결하여 주세요.

- 벽걸이형 브라켓을 설치 후, 제품 화면을 상측 10°~하측 15° 범위의 각도로 조절할 수 있습니다. - 각도 조절 시 무리하게 밀거나 당기지 마세요. 제품 파손 및 부상의 원인이 될 수 있습니다. - 조절 가능한 각도 범위는 상측 10°, 하측 15°입니다 (벽걸이형 브라켓 설치 후 틸트 각도 조절 가능). - 무리한 힘으로 틸트 각도를 조절하지 마세요. 제품 손상이나 부상을 초래할 수 있습니다.

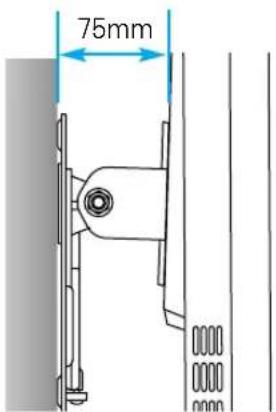

- 벽걸이형 브라켓을 벽면에 설치할 경우 제품과 벽면과의 거리는 75mm입니다. - TV 화면과 벽 사이에 75mm의 간격을 두십시오.

제품 규격

제품명 /PRODUCT	벽걸이형 브라켓 / Wall Mounting Bracket
모델명 / MODEL	RW120
폭 / Width(mm)	140
높이 / Height (mm)	216.5
깊이 / Depth (mm)	75
무게 / Weight (kg)	0.908

• 본 사용설명서에 표시된 내용 (외관 디자인 및 규격)은 제품의 품질 향상을 위해 예고 없이 변경될 수 있습니다.
• 위에 표시된 사양은 품질 개선을 위해 사전 통지 없이 변경될 수 있습니다.
