프로세서 설치주, 주의 및 경고 주: "주"는 컴퓨터를 보다 효율적으로 사용하는 데 도움을 주는 중요 정보를 제

주의: "주의"는 지침을 준수하지 않을 경우의 하드웨어 손상이나 데이터 손실

경고 : " 경고 " 는 재산상의 피해나 심각한 부상 또는 사망을 유발할 수 있는 위험이 있음을 알려줍니다 .

이 문서의 정보는 사전 통보 없이 변경될 수 있습니다. © 2009 Dell Inc. 저작권본사소유. Dell Inc.의 서면 승인 없이 어떠한 경우에도 무단 복제하는 것을 엄격히 금합니다. 본 설명서에 사용된 상표인 Dell 및 DELL 로고는 Dell Inc.의 상표입니다. 본 문서에서 특정 회사의 표시나 제품 이름을 지칭하기 위해 기타 상표나 상호를 사용할 수도 있습니다. Dell Inc.는 자사가 소유하고 있는 것 이외에 기타 모든 상표 및 상호에 대한 어떠한

2009년 4월 Rev. A00프로세서 설치 53 프로세서 설치에 대한 설명서 갱신본

경고 : 숙련된 서비스 기술자만 시스템 덮개를 분리하고 시스템 내부의 구성 요소에 액세스해야 합니다 . 이 절차를 시작하기 전에 시스템과 함께 제공된 안전 지침을 검토하십시오 .

support.dell.com 에서 최신 버전의 시 스템 BIOS 를 다운로드한 다음 압축된 다운로드 파일에 포함된 지침 에 따라 업데이트를 시스템에 설치합니다

주 : 시스템 내부의 구성요소를 다룰 때는 항상 정전기 방지 매트와 접지대를 사용하는 것이 좋습니다 .

경고 : 방열판과 프로세서는 시스템의 전원을 끈 후에도 잠시 동안은 손댈 수 없을 정도로 뜨겁습니다 . 손대기 전에 방열판과 프로세서가 충분히 식을 때 까지 기다리십시오 . 주의 : 프로세서를 분리하지 않을 경우 , 프로세서에서 방열판을 분리하지 마 십시오 . 방열판은 적절한 온도 상태를 유지하는 데 필요합니다 .

.54 프로세서 설치 그림 1. 방열판 설치 및 분리 주의 : 강한 힘으로 프로세서를 해당 소켓에 고정해야 합니다 . 단단히 잡지 않으면 분리 레버가 갑자기 튕겨 나올 수 있습니다 .

분리 레버 (2 개 ) 주 : 실제 방열판의 모양은 위와 다를 수 있습니다 . 시스템별 그림 설명은 하드웨 어 소유자 매뉴얼을 참조하십시오 .

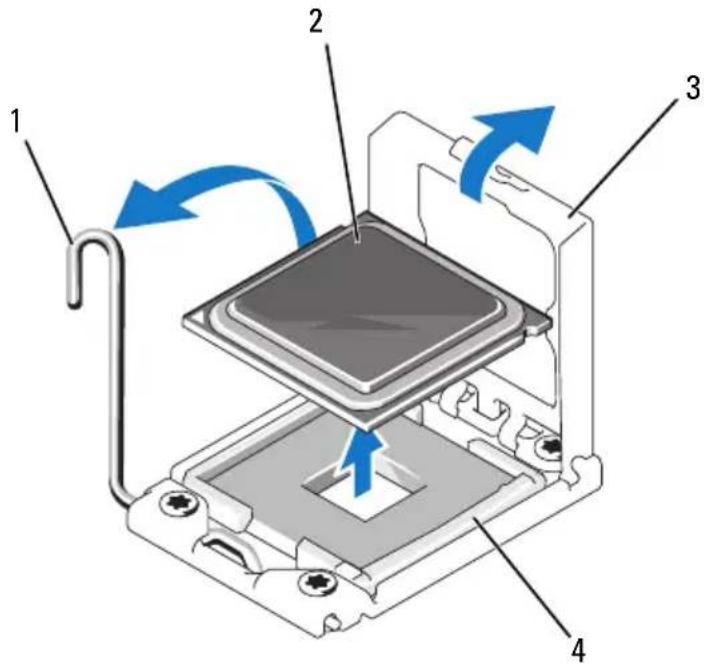

2프로세서 설치 55 그림 2. 프로세서 분리 주의 : 프로세서를 분리할 때 ZIF 소켓의 핀이 구부러지지 않도록 주의하십 시오 . 핀이 구부러지면 시스템 보드가 영구적으로 손상될 수 있습니다 .

경고 : 숙련된 서비스 기술자만 시스템 덮개를 분리하고 시스템 내부의 구성 요소에 액세스해야 합니다 . 이 절차를 시작하기 전에 시스템과 함께 제공된 안전 지침을 검토하십시오 . 주 : 단일 프로세서 구성에서는 CPU1 소켓을 사용해야 합니다 .

주의 : 프로세서의 위치를 잘못 지정하면 시스템 보드 또는 프로세서에 영구 적인 손상이 생길 수 있습니다 . 소켓 핀이 구부러지지 않도록 주의하십시오 .

주의 : 프로세서를 장착할 때 강한 힘을 주지 마십시오 . 프로세서를 올바르게 놓은 경우 , 힘을 약간만 가해도 프로세서가 소켓에 끼워집니다 . 6 프로세서

7 소켓에 프로세서를 설치합니다 . 프로세서를 수평으로 유지하고 ( 그림 3 참조 ) 소켓에 수직으로 삽입합니다 .

.프로세서 설치 57 그림 3. 프로세서를 소켓과 평행하게 유지 그림 4. 프로세서를 소켓 키에 맞추기

켓 분리 레버가 제자리에 고정될 때까지 돌려 내립니다 . 그림 5 를

주 : 추가 전원을 소모하는 프로세서를 설치할 경우 교체 방열판이 키트 에 포함되어 있을 수 있습니다 . 새 방열판은 원래 방열판과 다르게 보이 지 않을 수도 있지만 열 손실 사양이 개선되었으므로 반드시 사용해야

주의 : 열 그리즈를 지나치게 많이 사용하면 여분의 그리즈가 프로세서 소켓 에 묻어 더러워질 수 있습니다 .

3프로세서 설치 59 c 방열판을 프로세서에 놓습니다 . 그림 1
