ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AXS-R7 SONY

Кұрылғыны пайдалану алдында осы нұсқаулықты мұқият оқып шығыңыз және болашақта анықтама алу үшін сақтаңыз.

Ыкшам жады картасын рекордері AXS-R7

Өндіруші: Сони Корпорейшн

Өндіруші мекенжайы:

Кеден одагы жеріндегі шетелден экелуші «Сони Электроникс» АҚ, Ресей, 123103, Мәскеу, Карамышевский өтпе көшесі, 6

Өндірілген жылы: Құрылғының астындағы жапсырманы қараңыз.

Улгі (2016-08): 2016: жылды көрсетеді. 08: айды көрсетеді.

ECKEPTY

Өрт шығу немесе ток соғу қаупін азайту үшін бұл құрылғыны жаңбырдың астында немесе ылғалды жерде қалдырмаңыз.

Ток соғуды болдырмау үшін құрылғының корпусын ашпаңыз. Жөндеу жұмыстарын білікті мамандар ғана орындауы тиіс.

АБАЙЛАНЫЗ

– Батарея дұрыс ауыстырылмаған жағдайда жарылыс қаупі бар. Тек өндіруші ұсынған немесе баламалы түрdegі батареяларға ауыстырыңыз.

– Батареяны немесе өнімді утилизациялағанда, тиісті аумактың немесе елдің заңдарын сақтау қажетсіз. Батареяны немесе өнімді отта, қыска толқынды пеште немесе механикалық түрде езу не кесу арқылы утилизацияламаңыз. Ол жарылыска немесе өртке әкелуі мүмкін. Батареяны ауа қысымы өте төмен жөрге қоймаңыз, себебі жарылуға немесе оңай түтанатын сүйықтықтың не газдың шығуына әкелуі мүмкін.

– Батареяны температурасы жоғары орынға, мысалы, тікелей түсетін күн сәулесіне, отқа жақын қоймаңыз. Ол түтануға, жарылуға немесе өртке әкелуі

мүмкін. Батареяны суға немесе теңіз суына батырмаңыз немесе жумаңыз. Бүл ток соғуға әкелуі мүмкін.

Курылғыны кітап шкағы немесе қабырға шкағы сияқты жабық жерге орнатпаңыз.

ECKEPTY

Батареяларға күн сәулесі, әрт немесе сол сияқты артық жылу әсер етпеуі керек.

МАНЫЗДЫ

Аты бар такта төменгі жағында орналасқан.

Бүл жабдыкты балалар болуы мүмкін орындарда пайдалануға болмайды.

Еуропадағы тұтынушыларға арналған

Бул өнім келесі электромагниттік орталарда пайдалануға арналған: Е2 (коммерциялық және жеңіл өнеркәсіп), Е3 (қала көшелері), Е4 (ЕМС басқарылатын орта, мыс., ТД студиясы).

ECKEPTY

Бул жабдык CISPR 32 А класымен уйлесімді. Бул жабдык түрғылықты ортада радио кедергіге себеп болуы мүмкін.

Бул кұрылғыны түргын аумақта пайдалануға болмайды.

Пайдалану барысында сақтау талаптары: Өнімдер қышқылдар мен сілтілерге арналған сақтау орындарынан окшауланған қараңғы, құргғақ, таза, жақсы желдетілетін жерлерде сақталуы керек. Конденсацияны болдырмау үшін, ыстық және ылғал көздерінен алыс сақтаңыз.

Тупнускалық орамда тасымалдау керек, тасымалдау кезінде лактыруға болмайды, құлаудан, сокқылардан қорғау керек, шектен тыс дірілге ұшыратпау керек.

Егер осы нүсқаулыққа сүйене отырып, ақаулықты жою мүмкін болмаса, ең жақын заңды тіркелген SONYжөндөу және күтіп ұстау орталығына хабарласыңыз.

Сатуды күшінде түрған заң талаптарына сәйкес жүзеге асыру керек. Қызмет мерзімі біткен бүйымды күшінде түрған

заң талаптарына сөйкес залалсыз көдеге асыру керек.

Пайдалануға қатысты сақтық шаралары

Егер құрылғы салқын орыннан жылы орынға ауыстырылса немесе орта температурасы кенет көтерілсе, құрылғының сыртқы қабатында және/немесе ішінде ылғал пайда болуы мүмкін. Бұл конденсация ретінде белгілі. Конденсация пайда болса, құрылғыны өшіріп, конденсация тазаланғанша оны іске қоспаңыз. Конденсация кезінде құрылғыны пайдалансаңыз, оның закымдалуы мүмкін.

Желдеткіш пен батарея ауыстырылатын болшектер болып табылады және оларды белгілі уақыт аралығында ауыстырып тұру кажет.

Бөлме температурасында жұмыс істеу жағдайында әдетті ауыстыру кезеңі шамамен 5 айды кұрайды.

Алайда, бүл ауыстыру кезендері тек жалпы нұсқаулық болып табылады және осы бөлшектердің жұмыс істеу мерзімі дәл сондай болуына кепілдік берілмейді. Болшектерді ауыстыру бойынша толығырак акпарат алу үшін, Sony қызмет көрсету орталығына немесе дилерге байланысыңыз.

Айнымалы ток адаптері мен электролиттік конденсатор қызмет мерзімі қалыпты жұмыс температура көрсеткіштері мен қалыпты пайдалану (қүніне 8 сағат, айына 25 күн) кезінде шамамен 5 жыл. Егер қолданыс қалыпты қолданыс жиілігінен асса, қызмет мерзімі сәйкесінше азайтылуы мүмкін.

Осы курылғының батарея терминалы (батарея жинактары мен айнымалы ток адаптеріне арналған коннектор) шығын бөлшек болып табылады.

Егер соккының немесе дірілдердін әсерінен батарея терминалының контактілері майысып калған немесе закымдалған болса не бөлме сыртынды ұзак мерзім бойы пайдалану салдарынан тоттанған болса, куат құрылғыға дұрыс берілмеуі мүмкін.

Кұрылғыны жұмыс күйінде ұстап, оның пайдалану мерзімін ұзарту үшін жүйслі түрде тексеру шаралары ұсынылады. Тексеру шаралары туралы қосымша акпарат алу үшін Sony компаниясының қызмет көрсету орталығына немесе сауда өкіліне хабарласыңыз.

Мумкіндіктер

AXS-R7 — жазу күралы ретінде AXS жад карталарын (тек А сериясы) пайдаланатын портативті жадка жазу күралы. Оның құрамында PMW-F5/F55 және MPC-3610 (VENICE/CineAltaV) сияқты бейнекамераларды қосуға арналған ауыстырып жалғағышы бар. Ол қосылған бейнекамерадан басқарылатын жазу және ойнату әрекеттерін қолдайды.

Ескертпелер

• PMW-F5/F55 кұрылғысымен косылу үшін PMW-F5/F55 микробағдарламасының 8.0 немесе одан кейінгі нұсқасы кажет.
• MPC-3610 кұрылғысына жалғанған кезде пайдаланғанда, жабдыктың микробағдарлама нұскасы MPC-3610 нұскасына сәйкес болуы кажет. Косымша мәліметтерді MPC-3610 кұрылғысының пайдалану нұсқауларынан караңыз.

- Кадрлардың жоғары жиілігі (HFR) функциясының қолдауы

– 4К 120 кадр/с жазу PMW-F55 немесе MPC-3610 кұрылғысына жалғанған кезде120 кадр/с жиіліктегі 4К режимінде жазуды колдайды. 23.98Р жүйслік жиілікте жазу арқылы 4К 5× баяу жазу жылдамдығына қолдау қөрсетіледі.
– 6K 90 кадр/с жазу MPC-3610 (VENICE/CineAltaV) құрылғысына жалғанған кезде 90 кадр/с жиіліктері 6K режимінде жазуды колдайды. High Frame Rate лицензиясы (CBKZ-3610H/3610HM/3610HW) кадрлардың жоғары жиілігінде түсіру үшін кажет. Мәліметтерді MPC-3610 (VENICE/CineAltaV) құрылғысының пайдалану нұсқауларынан қараңыз.

Ескертпе

4K 120 кадр/с жиліктегі RAW SQ режимінде, 4K 120 кадр/с жиліктегі X-OCN ST режимінде немесе 6K 90 кадр/с жиліктегі X-OCN режимінде жазғанда AXS-A512S48 немесе AXS-A1TS48 жад карталарын пайдаланыңыз. Мәліметтерді MPC-3610 (VENICE/CineAltaV) кұрылғысының пайдалану нұсқауларынан караңыз.

F55RAW жазу режимімен коса, ол жаңа әрі тиімдірек X-OCN жазу режимінде жазуды да қолдайды.

• Сурет кэштеу функциясы

Ішкі жадтағы деректердін бірнеше секундын (30 секундка дейін) әркашан кәштеу арқылы жазу физикалық түрде басталмас бұрын түсірілген бейне және аудио файлдардың жазылуын қолдайды.

Бөлшектердің орны мен функциясы

Осы кұрылғыға баска кұрылғыны косудын немесс ажыратудын алдында батарея жинағы мен DC IN жалғағышының тұрақты ток көзінің кабслін әрқашан ажыратып отырыныз.

Осы кұрылғыны пайдаланганда қосылған бейнекамерага арналған пайдалану нұсқауларын қараңыз.

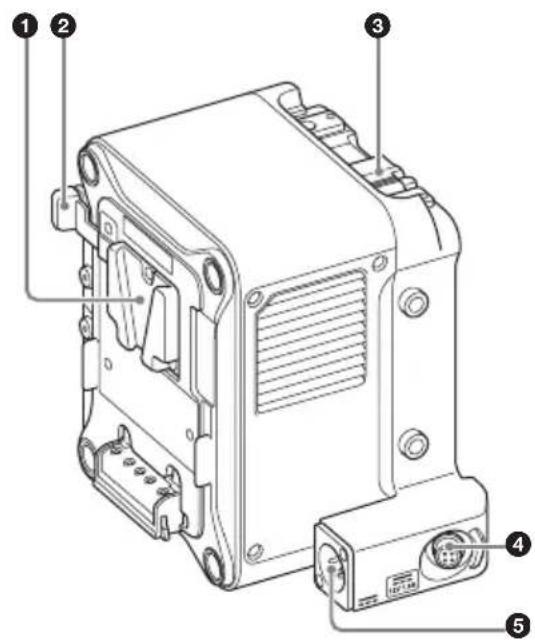

① Батарея жинағын бекіту

Куатты батарея жинағынан немесе айнымалы ток көзінен айнымалы ток адаптері аркылы береді.

Кауіпсіздік максатында төменде көрсетілген тек Sony батарея жинағы мен айнымалы ток адаптерлерін пайдаланыныз.

Батарея жинағы: BP-FL75/BP-GL95B

Айнымалы ток адаптері: AC-DN10A

Ескертпелер

• Орнатпас бұрын батарея жинағын батарея зарядтағышы арқылы зарядтаңыз.
• Пайдаланылганнан кейін, батарея жинағының температурасы жоғары болған кезде оны зарядтасаңыз, ол толық зарядтамауы мүмкін.

② Батареяны босату түткасы

Батарея жинағын алуға мүмкіндік беретін күлыпты босату үшін басыңыз.

③ Босату түткасы

Кұрылғыны бейнекамераға тіркегенде және кұрылғыны бейнекамерадан алғанда оның күлпын ашу үшін босату түймесін басып, түтқаны котеріңіз.

④ DC OUT жалғағышы (4 істікшелі)

Монитор немесе жарык диодты шам сиякты перифериялык кұрылғыларға 12 В тұрақты ток береді. Сондай-ак, REC белгі сигналының шығысы мен REC іске косу сигналының кірісін DC OUT жалғағышы арқылы косуға болады.

4 істікшелі, аналық

- Сыртқы көрінісі -

Жок. Сигнал	I/O	Техникалыксипаттамасы
1 UNREG GND – UNREG үшін
		GND
2 REC TALLY OUT Ашык		коллектордыңшығысы(сн көбі 50 мА)Төмсн: REC
3 REC TRIGGER	IN	Ашык немесе+5 В тұрақтыток:ҚалыптыGND: Белсенді(REC)
4 UNREG +12 BOUT		OUT +11 В - 17 Втұрақты токшығысы

Ескертпе

DC OUT жалгағышына ток тұтыну мөлшері 1,8 А немесе одан төмен кұрылғыларды гана қосыңыз. Егер артык ток жағдайы анықталса, шығыс токтайды. Перифериялык кұрылғылардың қосылымын тексеріп, куат көзін кайта қосыңыз.

⑤DC IN жалғағышы

Туракты ток куатын кұрылғыға тұрақты ток куаты көзінің кабелі арқылы береді.

⑥ А/В кіру руксаты шамдары

А және В карта үяшыктарынын күйін көрсетеді.

Кызыл: салынған AXS жад картасына кіру Жасыл: күту режимінің күйі (бекітілген AXS жад картасы ойнатуға/жазуға дайын)

Өшірулі: жарамды жад картасы салынбаған

⑦SLOT SELECT түймесі

Жад карталары А және В карта ұяшыктарына енгізілгенде, пайдаланылатын жад картасын тандау үшін осы түймені басыңыз.

⑧ PLAYBACK SELECT түймесі/ индикаторы

Ойнату іске косылғанда осы индикатор жанады. Жанбағанда ойнатуды іске косу үшін PLAYBACK SELECT түймесін басыңыз. Ойнату жалғанған бейнекамерадан басқарылады.

⑨ Камераны бекіту жалғағышы

Сигнал мен куатты жеткізу үшін бейнекамераға жалғанады.

Ескертпе

Егер камераны бекіту жалғағышында шац немесе баска жабысып калған заттар болса, дерек тасымалдау катесі болуы мүмкін. Егер жалғағыш кірлеген болса, жалғағышты мақта тампонымен тазалаңыз.

10 TALLY шамы

Жазу орындалып жатканда жанады. Ол кате немесе ескерту жағдайы орын алғанда жыпылыктайды. Негізгі себептері төменде көрсетілген. Баска себептер туралы акпарат алу үшін жалғанған бейнекамераның пайдалану нұсқаулығын караңыз.

Жыпылықтау (секундына 1 рет): Калған құрылғы ескертуі (шамамен 5 минут) Жыпылықтау (секундына 4 рет): Калған құрылғы немесе кате жок

⑪POWER индикаторы

12 Жад уяшығының қақпағын ашу түймесі

AXS жад картасын салғанда/алғанда какпакты ашу үшін басыңыз.

13 AXS жад картасының А/В уяшыктары

AXS жад карталарының салу ұяшыктары. AXS жад картасын ұяшыкка AXS логотипінің белгісін батареяға қаратып салыңыз. Келесі AXS жад карталарын құрылғыда пайдалануга болады.

• AXS-A1TS24 (1 T6/2,4 Γ6/c)
• AXS-A512S24 (512 Γ6/2,4 Γ6/c)
• AXS-A256S24 (256 Γ6/2,4 Γ6/c)
• AXS-A1TS48 (1 T6/4,8 Γ6/c)
• AXS-A512S48 (512 Γ6/4,8 Γ6/c)

Бейнекамерамен пайдалану

Осы бөлімде PMW-F5/F55 кұрылғысымен жалғау процедурасы сипатталады. Жабдыкты MPC-3610 кұрылғысына жалғағанда, MPC-3610 кұрылғысының пайдалану нұсқаулары кұжатын караңыз.

Бейнекамераға тіркеу

Ескертпе

Курылғыны тіркеудін/алудың алдында бейнекамераны өшіріңіз.

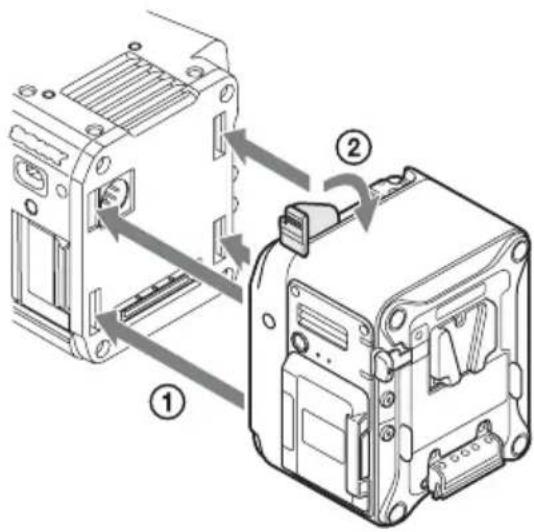

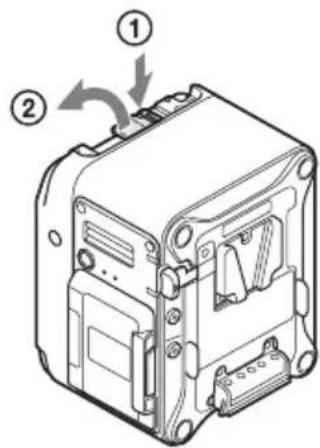

1 Босату түткасын көтеру үшін кұрылғыдағы (①) босату түймесін басыңыз, содан сон босату түткасын жоғары карап түрғанда (②) көтеріңіз.

2 Кұрылғыдағы құлакшаларды бейнекамераның (①) артқы бетіндегі санылауларға салып, босату түткасын (②) түсіріңіз.

• Босату түткасын көтергеннен кейін кұрылғыны бекітініз.
• Босату түткасын түсірудің алдында төрт құлакша берік бекітілгенін тексеріңіз. Егер қосылмаса, құрылғы дұрыс тіркелмеуі немесе бейнекамера не құрылғы зақымдалуы мүмкін.

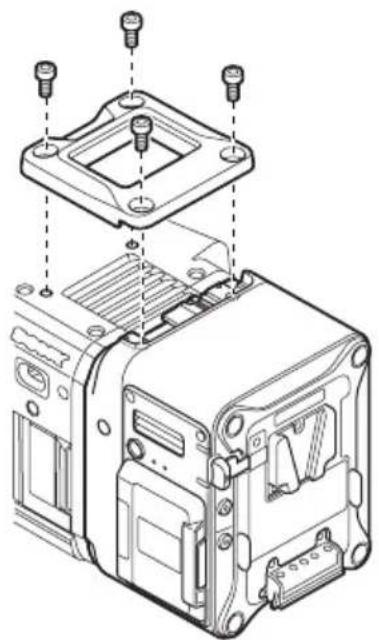

3 Курылғының және бейнекамераның жоғарғы тақтасымен бірге берілетін бұранда (3/16" өлшемді алты қырлы кілт).

1 Курылғыдан және бейнекамерадан жоғарғы тақтаны алыңыз.
2 Босату түймесін басып, босату түткасын көтеріңіз, содан соң

курылғыны жоғары сырғытып, оны озіңізге қарай тартыңыз.

Ескертпе

Курылғыны алып жатқанда оны әркашан қолмен устап тұрыңыз.

AXS жад картасын салу

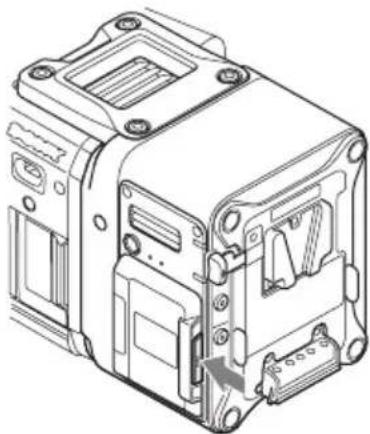

1 Какпакты ашу үшін оц жактағы жад үяшығының какпағын ашу түймесін басыңыз.

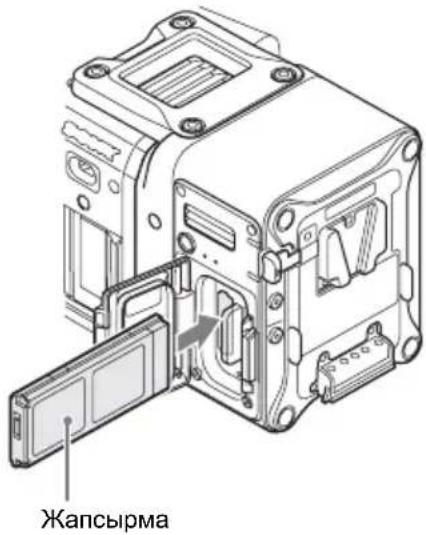

2 AXS жад картасын карта ұяшығына жапсырманы сурette көрсетілген бағыт бойынша қаратып салыныз.

Жапсырма

3 Какпакты жабыцыз.

Ескертпе

Жад ￥яшығының какпағын ашу түймесі берік кулыпталғанда какпакты басыныз.

AXS жад картасын алу

Курылғыдағы жад ұяшығының қакпағын ашып, AXS жад картасын қолмен алыңыз.

Ескертпе

Егер жад картасы пайдаланылый жатканда куат өшірілсє немесе ол алынса, деректердін толыктығына кспілдік берілмейді. Картаға жазылған деректердің барлығы жоғалуы мүмкін. Куатты өшіргенде немесе жад картасын алғанда жад картасынын ACCESS шамы жасыл түспен жанып түрганын әрқашан тексеріңіз.

Техникалық сипаттамалары

Жалпы

Талап етілетін куат 11 В - 17 В тұрақты ток

Куат түтынуы Шамамен 24 Вт (4К 59.94Р)

Жұмыс температурасы 0 °C - 40 °C

Жұмыс ылғалдылығы 20% - 90%

Сактау температурасы -20 °C - +60 °C

Өлшемдері 106 × 135 × 93 мм (ені / биіктігі / терендігі) (Осы кужаттың артындағы өлшемдер туралы диаграмманы караңыз.)

Салмағы Шамамен 1,2 кг (бірге берілетін керек- жарактарды ескермегенде)

Kipic/шығыс жалғағыштар

Кецейтім интерфейсінің жалғағышы 144 істікшелі (1), куат береді

DC IN жалғағышы XLR 4 істікшелі, аталық (1)

DC OUT жалғағышы Домалак түріндегі 4 істікшелі, аналық (1)

Батарея жалғағышы 5 істікшелі (1)

Жазу форматы

Дыбыс Linear PCM (48 кГц/24 биттік), 4 істікшелі

Жазу/ойнату уақыты

6K 1.85:1 (AXS-A512S48 аркылы)

(тек MPC-3610) X-OCN XT: Шамамен 26 минут (23.98P) X-OCN ST: Шамамен 37 минут (23.98P) X-OCN LT: Шамамен 64 минут (23.98P)

6K 2.39:1 (AXS-A512S48 аркылы) (тек MPC-3610) X-OCN XT: Шамамен 33 минут (23.98P) X-OCN ST: Шамамен 48 минут (23.98P) X-OCN LT: Шамамен 82 минут (23.98P)

6K 3:2 (AXS-A512S48 аркылы)

(тек MPC-3610) X-OCN XT: Шамамен 20 минут (23.98P) X-OCN ST: Шамамен 30 минут (23.98P) X-OCN LT: Шамамен 52 минут (23.98P)

Жазу/ойнату уакыты күралды толтыратын бір клиптің жазу ұзактығына тең. Жазылған клиптердің санына байланысты жазу/ойнату уакыты кыскарақ болуы мүмкін.

Бірге берілетін керек-жарактар

Устіңгі какпакты устайтын бұрандалар (4-562-604-хх) (4)

Дизайны мен техникалык сипаттамалары ескертусіз өзгертіледі.

Ескерімдер

• Эркашан сынак жазба жасап, сәтті жазылғанын тексеріңіз. SONY КЕЗКЕЛГЕН ЗАҚЫМ УШІН ӨЗІНЕ ЖАУАПКЕРШІЛІКТІ АРТПАЙДЫ, БІРАҚ МАЗМҮНДЫ КЕЗ КЕЛГЕН ТУРДЕ ЖАЗУ УШІН БЎЛ ҚҮРЫЛҒЫНЫН НЕМЕСЕ ОНЫІН ЖАЗБА ҚҮРЫЛҒЫЛАРЫНЫН, СЫРТҚЫ САҚТАУ ЖУЙЕЛЕРІНІН НЕМЕСЕ КЕЗ КЕЛГЕН БАСҚА ҚҮРЫЛҒЫНЫН НЕ САҚТАУ ЖУЙЕЛЕРІНІН АҚАУЛАРЫНА БАЙЛАНЫСТЫ КОМПЕНСАЦИЯЛАУ НЕ ШЫFLOWДЫ ӨТЕУ ӘРЕКЕТТЕРІНЕ ШЕКТЕЛМЕЙДІ.

- Пайдалану алдында кұрылғының дұрыс жұмыс істейтіндігін әрқашан тексеріңіз. SONY КОРПОРАЦИЯСЫ КЕЗ КЕЛГЕН ЗАҚЫМ УШІН ӨЗІНЕ ЖАУАПКЕРШІЛІКТІ АРТПАЙДЫ, БІРАҚ КЕПІЛДІК МЕРЗІМІНІН ЏШІНДЕ НЕ КЕПІЛДІК МЕРЗІМІ АЯҚТАЛғАННАН КЕЙЇН НЕ КЕЗ КЕЛГЕН БАСҚА СЕБЕПТЕН АҒЫМДАҒЫ ПАЙДАНЫ НЕМЕСЕ БЎЛ КЎРЫЛҒЫНЫН ҚАҚАУЫНА БАЙЛАНЫСТЫ КУТІЛЕТІН ПАЙДАНЫ ЖОFACEЛТУ ЖАFACEДАЙЬНА БАЙЛАНЫСТЫ KOMПЕНСАЦИЯЛАУ НЕ ШЫFЫНДЫ ОТЕУ ӨРЕКETТЕРІНЕ ШЕКТЕЛМЕЙДІ.

- SONY КОРПОРАЦИЯСЫ ОСЫ КУРЫЛГЫНЫ ПАЙДАЛАНУШЫЛАРНЕМЕСЕ УШІНШІ ТАРАПТАР ЖАСАФАН КАНДАЙ ДА БІР ШАГЬІМДАРГА ЖАУАПТЫ ЕМЕС.

- SONY КОРПОРАЦИЯСЫ ШКІ САҚТАУ ЖУЙЕСІНДЕ, ЖАЗБА ТАСЫМАЛДАҒЫШТА, СЫРТҚЫ САҚТАУ ЖУЙЕЛЕРІНДЕ НЕМЕСЕ КЕЗ КЕЛГЕН БАСҚА ТАСЫМАЛДАҒЫШТА НЕМЕСЕ САҚТАУ ЖУЙЕЛЕРІНДЕ ЖАЗЫЛГАН ҚАНДАЙ ДА БІР ДЕРЕКТЕРДІН ЖОГАЛУЫНА, ОЛАРДЫ ЖӨНДЕУГЕ НЕМЕСЕ ҚАЛПЫНА КЕЛТИРУГЕ ЖАУАПТЫ ЕМЕС.
