MANUALE UTENTE AXS-R7 SONY
Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.
AVVERTENZA
Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.
Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.
ATTENZIONE
- Pericolo di esplosione in caso di sostituzione incorretta della batteria. Sostituire la batteria con una uguale o equivalente seguendo le raccomandazioni del produttore.
- Smaltire la batteria o il prodotto in conformità con le normative vigenti nella regione o paese di utilizzo. Non smaltire la batteria o il prodotto in forni ad alta temperatura o nel fuoco. Non tagliare né frantumare meccanicamente la batteria. Questo potrebbe causarne l'esplosione o dar luogo a incendi. Non esporre la batteria a pressioni atmosferiche estremamente basse. Questo potrebbe causare esplosioni o perdite di gas o liquidi infiammabili.
- Non esporre la batteria ad elevate temperature, come ad esempio sotto luce solare diretta o in prossimità di fiamme per evitare che possa prendere fuoco, esplodere o causare incendi. Non immergere né bagnare la batteria in acqua. Questo potrebbe causare scariche elettriche.
Evitate di installare l'apparecchio in uno spazio limitato, tipo in una libreria o in un mobiletto incassato.
AVVERTENZA
Le batterie non devono essere esposte a fonti di calore eccessivo come luce solare diretta, fuoco, ecc.
IMPORTANTE
La targhetta di identificazione è situata sul fondo.
Questo apparecchio non è idoneo per l'uso in ambienti in cui possono essere presenti bambini.
Per i clienti in Europa
Questo prodotto è destinato all'uso nei seguenti ambienti elettromagnetici: E2 (commerciali e industriali leggeri), E3 (esterni urbani) e E4 (ambienti EMC controllati, ad esempio studi televisivi).
Per i clienti in Europa, Australia e Nuova Zelanda
AVVERTENZA
Questo è un apparecchio compatibile con la classe A di CISPR 32 e come tale, in un ambiente residenziale, può causare interferenze radio.
L'apparecchio non deve essere utilizzato in aree residenziali.
Precauzioni per l'uso
Per ulteriori informazioni sui controlli, contattare il servizio tecnico o un rappresentante Sony.
Qualora l'unità venga spostata rapidamente da un ambiente freddo a uno caldo, oppure se la temperatura ambiente dovesse aumentare improvvisamente, è possibile che si formi umidità sulle superfici esterne dell'unità e/o al suo interno. Questo fenomeno è denominato condensazione. In tal caso, spegnere l'unità ed attendere la scomparsa della condensazione prima di riavviarla. L'utilizzo dell'unità mentre è presente condensazione può causare danni all'unità stessa.
La ventola e la batteria sono considerate componenti di consumo che dovranno essere sostituite periodicamente.
Se l'apparecchio viene utilizzato a temperatura ambiente, il ciclo normale di sostituzione è di circa 5 anni.
Tuttavia, ciò ha un valore puramente indicativo e non implica alcuna garanzia sulla durata di vita prevista di questi componenti. Per ulteriori informazioni sulla sostituzione dei componenti, rivolgersi al proprio rivenditore.
La vita utile prevista dell'adattatore CA e del condensatore elettrolitico è di circa 5 anni a temperature normali e in condizioni di utilizzo normale (8 ore al giorno per 25 giorni al mese). Se le condizioni di utilizzo eccedono i valori normali sopra indicati, la vita prevista si ridurrà proporzionalmente.
Il morsetto della batteria dell'apparecchio (il connettore per pacchi batteria e adattatori CA) è un prodotto di consumo.
Se i piedini del morsetto sono piegati e deformati a causa di urti o vibrazioni, o se vengono corrosi a causa di un uso prolungato all'aria aperta, l'alimentazione potrebbe non essere fornita correttamente.
Si consiglia di eseguire dei controlli periodici per assicurare il funzionamento corretto dell'apparecchio e prolungarne la vita utile.
Caratteristiche
Il registratore portatile con memoria AXS-R7 utilizza schede di memoria AXS (solo serie A) come supporto per la registrazione. Dotato di un connettore a scatto, può essere montato su camcorder quali i modelli PMW-F5/F55 e MPC-3610 (VENICE/CineAltaV).
Consente l'esecuzione di operazioni di registrazione e riproduzione comandate dal camcorder connesso.
Note
- Per la connessione a PMW-F5/F55, è necessario l'utilizzo del firmware PMW-F5/F55 versione 8.0 o successiva.
- Se connesso a una videocamera MPC-3610, la versione del firmware dell'apparecchio deve essere la stessa di quella della videocamera MPC-3610. Per informazioni dettagliate, fare riferimento alle istruzioni per l'uso della videocamera MPC-3610.
- Supporto della funzione HFR (high frame rate)
- Registrazione 4K a 120 FPS Quando connesso alle telecamere PMW-F55 o MPC-3610, supporta la registrazione in formato 4K a 120 fps. La registrazione slow motion 5× in formato 4K è supportata registrando con frequenza di sistema di 23.98P.
- Registrazione 6K a 90 FPS Quando connesso a una telecamera MPC-3610 (VENICE/CineAltaV), supporta la registrazione in formato 6K a 90 fps. La ripresa in modalità High Frame Rate richiede una licenza High Frame Rate (CBKZ-3610H/3610HM/3610HW). Per informazioni dettagliate, fare riferimento alle Istruzioni per l'uso della telecamera MPC-3610 (VENICE/CineAltaV).
Nota
La registrazione nelle modalità 4K 120 FPS RAW SQ, 4K 120 FPS X-OCN ST e 6K 90 FPS X-OCN richiede l'utilizzo di schede di memoria AXS-A512S48 o AXS-A1TS48. Per informazioni dettagliate, fare riferimento alle Istruzioni per l'uso della telecamera MPC-3610 (VENICE/CineAltaV).
- Registrazione nel nuovo formato X-OCN
Oltre alla modalità di registrazione F55RAW, l'apparecchio supporta anche la registrazione nel nuovo e più efficiente formato X-OCN.
- Funzione Picture Cache
Memorizzando alcuni secondi di dati (massimo 30 secondi) nella cache di memoria interna, l'apparecchio consente la registrazione di dati video e audio ripresi prima del comando di avvio della registrazione.
Posizione e funzione dei componenti
Scollegare sempre il pacco batteria e il cavo di alimentazione CC dal connettore DC IN prima di collegare o scollegare da questo apparecchio un altro dispositivo.
Per l'utilizzo di questo apparecchio fare riferimento anche alle istruzioni per l'uso del camcorder connesso.

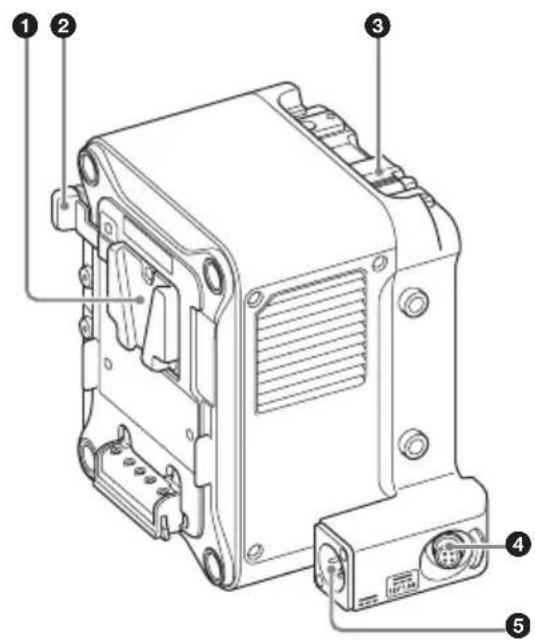

①Sede di aggancio del pacco batteria
Consente l'alimentazione da un pacco batteria o da una sorgente di alimentazione CA mediante un adattatore CA.
Per sicurezza, utilizzare esclusivamente i seguenti pacchi batterie e adattatori CA Sony.
Pacco batteria: BP-FL75/BP-GL95B
Adattatore CA: AC-DN10A
Note
- Prima dell'installazione, caricare il pacco batteria utilizzando un caricabatterie adatto.
- Il pacco batteria potrebbe non ricaricarsi completamente se viene ricaricato immediatamente dopo l'uso, mentre è ancora caldo.
②Levetta di rilascio della batteria
Premere per rilasciare il dispositivo di blocco e consentire la rimozione del pacco batteria.
③Levetta di rilascio
Per montare l'apparecchio su un camcorder o per smontare l'apparecchio da un camcorder, premere il pulsante di rilascio per sbloccare la levetta, quindi sollevare la levetta.
④Connettore DC OUT (4 pin)
Fornisce alimentazione 12 Vcc a dispositivi periferici, ad esempio un monitor o una lampada LED. Il connettore DC OUT può essere utilizzato anche per l'uscita di un segnale di tally REC e l'ingresso di un segnale di trigger REC.
4 pin, femmina
- Vista dall'esterno -
| N. Segnale I/O Descrizione | |
| 1 UNREG GND – GND per UNREG | |
| 2 REC TALLY OUT Uscita a collettoreaperto(Max. 50 mA)Basso: REC | |
| 3 REC TRIGGER IN Aperto o +5 V DC:NormaleGND: Attivo(REC) | |
| 4 UNREG +12 VOUT | OUT Uscita da +11 Vcca 17 Vcc |
Nota
Collegare al connettore DC OUT unicamente dispositivi con un assorbimento di corrente non superiore a 1,8 A. Qualora si rilevi una condizione di sovracorrente, la fornitura di alimentazione si interrompe. Controllare la connessione con i dispositivi periferici e riaccendere l'alimentatore.
⑤ Connettore DC IN
Consente di fornire alimentazione CC all'apparecchio mediante il cavo di alimentazione CC opzionale.
⑥Indicatori di accesso A/B
Indicano lo stato degli slot per schede A e B.
Rosso: Accesso alla scheda di memoria AXS inserita in corso
Verde: Standby (la scheda di memoria AXS montata è pronta per la registrazione o la riproduzione)
Spento: Non è inserita nessuna scheda di memoria valida
⑦Pulsante SLOT SELECT
Se sono montate schede di memoria in entrambi gli slot A e B, utilizzare questo pulsante per scegliere la scheda di memoria da utilizzare.
⑧ Pulsante/indicatore PLAYBACK SELECT
L'indicatore è illuminato quando la riproduzione è abilitata. Se non è illuminato, premere il pulsante PLAYBACK SELECT per abilitare la riproduzione.
La riproduzione è comandata dal camcorder connesso.
⑨Connettore di montaggio camcorder
Permette il collegamento a un camcorder e fornisce sia il segnale che l'alimentazione.
Nota
Se è presente sporco o polvere sul connettore di montaggio camcorder potrebbero verificarsi errori nel trasferimento dei dati. Se il connettore è sporco, pulirlo con un batuffolo di cotone.
⑩Spia TALLY
Si illumina durante la registrazione.
Lampeggia quando si verifica una condizione di errore o di avvertimento. Di seguito si indicano le cause principali. Per altre cause fare riferimento al manuale per l'uso del camcorder connesso.
Lampeggiante (1 volta/sec): Avviso supporto disponibile rimanente (circa 5 minuti)
Lampeggiante (4 volte/sec): Nessun supporto disponibile rimanente o si è verificato un errore.
⑪Indicatore POWER
Si illumina quando l'alimentazione viene fornita dal camcorder.
⑫Pulsante di apertura del coperchietto degli slot delle schede di memoria
Premere questo pulsante per aprire il coperchietto e consentire l'inserimento o la rimozione di una scheda di memoria AXS.
⑬Slot A/B per schede di memoria AXS
Slot per l'inserimento di schede di memoria AXS. Inserire completamente la scheda di memoria AXS nello slot, con il logo AXS rivolto verso la batteria.
L'apparecchio consente l'utilizzo delle seguenti schede di memoria AXS:
• AXS-A1TS24 (1 TB/2,4 Gbps)
• AXS-A512S24 (512 GB/2,4 Gbps)
• AXS-A256S24 (256 GB/2,4 Gbps)
• AXS-A1TS48 (1 TB/4,8 Gbps)
• AXS-A512S48 (512 GB/4,8 Gbps)
Utilizzo con un camcorder
Questa sezione descrive il montaggio su camcorder modello PMW-F5/F55.
Per informazioni sul montaggio su videocamera MPC-3610, fare riferimento alle Istruzioni per l'uso della videocamera MPC-3610.
Montaggio sul camcorder
Nota
Spegnere sempre il camcorder prima di montare o smontare l'apparecchio.

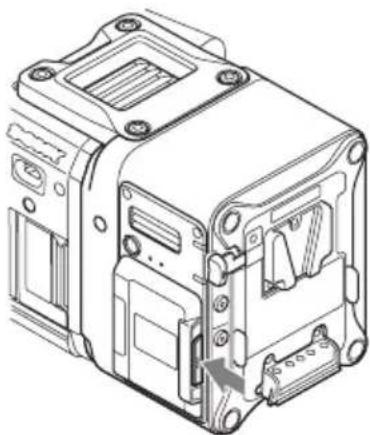

1 Premere il pulsante di rilascio (①) sull'apparecchio per far scattare la levetta di rilascio, quindi sollevare in posizione verticale la levetta di rilascio (②).

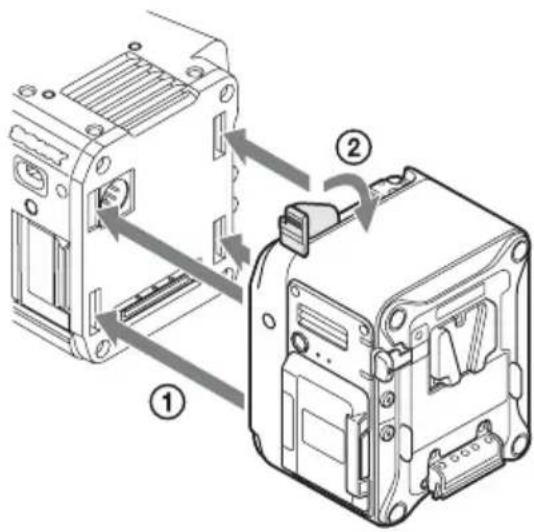

2 Inserire le guide dell'apparecchio nelle apposite scanalature del pannello posteriore del camcorder (①), quindi abbassare la levetta di rilascio (②).
- Montare l'apparecchio solo dopo aver sollevato la levetta di rilascio.
- Controllare che le quattro guide siano completamente inserite prima di abbassare la levetta di rilascio. Se non sono completamente inserite, l'apparecchio potrebbe risultare non montato correttamente oppure si potrebbero causare danni al camcorder o all'apparecchio stesso.

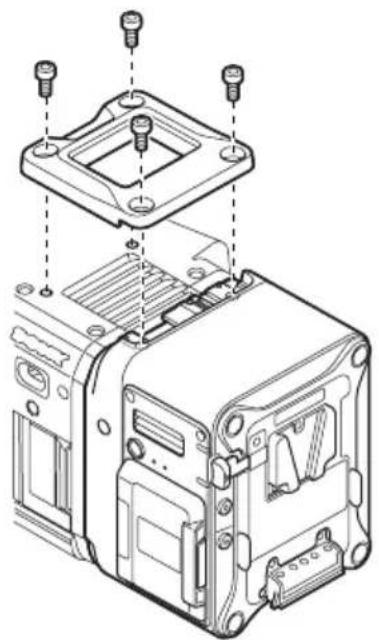

3 Avvitare sull'apparecchio e sul camcorder la piastrina superiore fornita (usare chiave per vite a testa cava esagonale da 3/16 di poll.).
Rimozione dal camcorder
1 Rimuovere la piastrina superiore dall'apparecchio e dal camcorder.

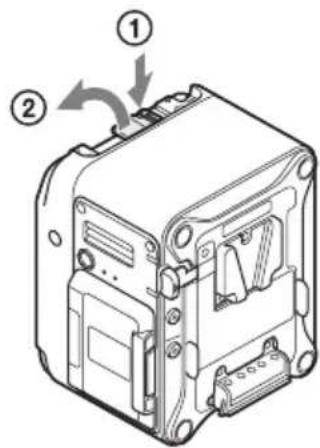

2 Premere il pulsante di rilascio e sollevare la levetta di rilascio, quindi estrarre l'apparecchio facendolo scorrere verso l'alto allo stesso tempo.
Nota
Sostenere sempre l'apparecchio con la mano durante la rimozione.
Inserimento di una scheda di memoria AXS
1 Premere il pulsante di apertura del coperchietto degli slot delle schede di memoria sul lato destro per aprire il coperchietto.

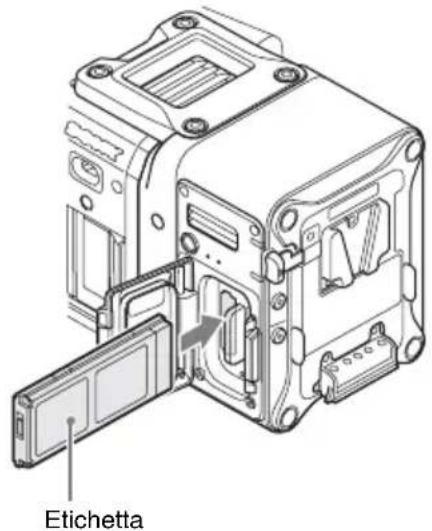

2 Inserire una scheda di memoria AXS nello slot facendo attenzione che l'etichetta sia rivolta nella direzione indicata in figura.
Nota
Spingere il coperchietto fino al blocco completo del pulsante di apertura del coperchietto degli slot delle schede di memoria.
Rimozione di una scheda di memoria AXS
Aprire il coperchietto degli slot delle schede di memoria ed estrarre la scheda di memoria AXS con la mano.
Nota
Non è possibile garantire l'integrità dei dati qualora venga interrotta l'alimentazione o venga rimossa la scheda di memoria durante l'accesso alla scheda stessa. Tutti i dati presenti sulla scheda potrebbero andare perduti. Controllare sempre che l'indicatore ACCESS della scheda di memoria sia illuminato con luce verde o sia spento prima di spegnere l'apparecchio o rimuovere la scheda di memoria.
Caratteristiche tecniche
Generali
Alimentazione
Da 11 Vcc a 17 Vcc
Potenza assorbita
Temperatura di utilizzo
Da 0 °C a 40 °C
Umidità di utilizzo
Da 20% a 90%
Temperatura di immagazzinamento
Da -20^ a +60^
Dimensioni
106 × 135 × 93 mm (larghezza / altezza /
profondità)
(Fare riferimento al diagramma
dimensionale sul retro di questo documento.)
Peso
Circa 1,2 kg (eccetto accessori forniti)
Connettori di ingresso e di uscita
Connettore di interfaccia di estensione
144 pin (1), fornisce alimentazione
Connettore DC IN
XLR 4 pin, maschio (1)
Connettore DC OUT
Tipo rotondo 4 pin, femmina (1)
Connettore della batteria
5 pin (1)
Formato di registrazione
Video
Formato F55RAW
Formato X-OCN
Audio
PCM lineare (48 kHz/24 bit), 4 canali
Tempo di registrazione/riproduzione
6K 1.85:1 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 26 minuti (23.98P)
X-OCN ST: Circa 37 minuti (23.98P)
X-OCN LT: Circa 64 minuti (23.98P)
6K 2.39:1 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 33 minuti (23.98P)
X-OCN ST: Circa 48 minuti (23.98P)
X-OCN LT: Circa 82 minuti (23.98P)
6K 3:2 (utilizzando AXS-A512S48)
(solo MPC-3610)
X-OCN XT: Circa 20 minuti (23.98P)
X-OCN ST: Circa 30 minuti (23.98P)
X-OCN LT: Circa 52 minuti (23.98P)
6K 17:9 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 26 minuti (23.98P)
X-OCN ST: Circa 38 minuti (23.98P)
X-OCN LT: Circa 65 minuti (23.98P)
4K 2.39:1 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 72 minuti (23.98P)
X-OCN ST: Circa 105 minuti (23.98P)
X-OCN LT: Circa 177 minuti (23.98P)
4K 4:3 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 41 minuti (23.98P)
X-OCN ST: Circa 60 minuti (23.98P)
X-OCN LT: Circa 102 minuti (23.98P)
4K 6:5 (utilizzando AXS-A512S48) (solo
MPC-3610)
X-OCN XT: Circa 36 minuti (23.98P)
X-OCN ST: Circa 53 minuti (23.98P)
X-OCN LT: Circa 90 minuti (23.98P)
4K 17:9 (con scheda AXS-A512S48)
RAW SQ: Circa 60 minuti (23.98P)/
Circa 24 minuti (59.94P)
X-OCN XT: Circa 57 minuti (23.98P)
X-OCN ST: Circa 84 minuti (23.98P)/
Circa 33 minuti (59.94P)
X-OCN LT: Circa 142 minuti (23.98P)/
Circa 56 minuti (59.94P)
2K (con scheda AXS-A512S48)
RAW SQ: Circa 240 minuti (23.98P)/
Circa 96 minuti (59.94P)
X-OCN ST: Circa 333 minuti (23.98P)/
Circa 135 minuti (59.94P)
X-OCN LT: Circa 506 minuti (23.98P)/
Circa 207 minuti (59.94P)
Nota
Il tempo massimo di registrazione/riproduzione è equivalente alla durata di un unico clip registrato che riempie completamente il supporto. Se vengono registrati più clip, il tempo di registrazione complessivo potrebbe risultare inferiore.
Accessori forniti
Piastrina superiore (4-598-229-xx) (1)
Viti di fissaggio della piastrina superiore
(4-562-604-xx) (4)
Istruzioni per l'uso (1)
Garanzia (1)
Disegno e caratteristiche tecniche soggetti a cambiamenti senza preavviso.
Note
- Eseguire sempre una registrazione di prova, e verificare che il contenuto sia stato registrato correttamente. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DI GUASTI DI QUESTO APPARECCHIO O DEI SUOI SUPPORTI DI REGISTRAZIONE, SISTEMI DI MEMORIZZAZIONE ESTERNA O QUALSIASI ALTRO SUPPORTO O SISTEMA DI MEMORIZZAZIONE PER REGISTRARE CONTENUTI DI QUALSIASI TIPO.
- Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.
- SONY NON SARÀ RESPONSABILE PER RICHIESTE O RICORSI DI NESSUN TIPO PRESENTATI DA UTENTI DI QUESTO APPARATO O DA TERZI.
- SONY NON SARÀ RESPONSABILE PER LA PERDITA, RIPARAZIONE O RIPRODUZIONE DEI DATI REGISTRATI SUL SISTEMA DI MEMORIZZAZIONE INTERNO, SU SUPPORTI DI REGISTRAZIONE, SU SISTEMI DI MEMORIZZAZIONE ESTERNI, O SU QUALSIASI ALTRO TIPO DI SUPPORTO O SISTEMA DI MEMORIZZAZIONE.
- SONY NON SARÀ RESPONSABILE PER LA CANCELLAZIONE O LA MANCATA CONTINUAZIONE PER QUALSIASI CAUSA O CIRCOSTANZA DI SERVIZI CORRELATI A QUESTO APPARATO.
