Бренд	Elica
Модель	ERA PRF0194191
Өнім түрі	Сорғыш немесе сүзгіш (ішкі рециркуляция немесе сыртқа шығару)
Қолдану	Тұрмыстық және ұқсас (қоғамдық асүйлер, кеңселер, фермалар, қонақ үйлер)
Орнатудың ең төменгі қашықтығы	50 см (электр плитасы) немесе 65 см (газ/аралас)
Электрмен жабдықтау	Зауыттық тақтайшада көрсетілген кернеуге сәйкес (әдетте 230В/50Гц)
Жарықтандырудың максималды қуаты	LED 3W-E14 (макс)
Шамдар саны	Көрсетілмеген (бірдей шамдармен ауыстыру)
Сүзгілер материалы	Металл майға қарсы сүзгі, қосымша белсенді көмір сүзгісі
Сүзгілерге күтім жасау	Майға қарсы сүзгі: ай сайын тазалау (қолмен немесе ыдыс жуғыш машинада, төмен температурада жылдам цикл); көмір сүзгісі: ең көбі 4 ай сайын ауыстыру, жууға болмайды
Сыртқы тазалау	Ылғал шүберекпен және бейтарап сұйық жуғыш затпен; спирт немесе абразивті құралдар қолданылмайды
Қауіпсіздік	Қызмет көрсетер алдында ажыратыңыз; қолғап қолданыңыз; фламбеде пісірмеңіз; сүзгі/шамсыз пайдаланбаңыз; жану құрылғыларымен бірге қолданғанда желдету жеткілікті болуы керек
Қалдықтарды жою	Тұрмыстық қоқыспен бірге тастамаңыз; ЭЕЭ (2012/19/EC Директивасы) нұсқауларын орындаңыз
Сәйкестік стандарттары	Қауіпсіздік: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Өнімділік: EN/IEC 61591, ISO 5167, EN/IEC 60704; ЭМС: EN 55014, CISPR 14, EN/IEC 61000
Қосымша керек-жарақтар	Түтінге қарсы клапан (модельге байланысты)
Ұсынылатын пайдалану	Пісіру кезінде ең төменгі жылдамдықты қолданыңыз; қатты бу болғанда ғана үдетіңіз; пісіруден кейін бірнеше минут жұмыс істетіңіз

Жиі қойылатын сұрақтар - ERA PRF0194191 ELICA

Elica ERA PRF0194191 сорғышын қалай орнату керек?

Нұсқаулықтың нұсқауларын қатаң сақтаңыз. Пісіру беті мен сорғыштың ең төменгі бөлігі арасындағы ең аз қашықтық электр плитасы үшін 50 см, ал газ немесе аралас плита үшін 65 см. Шығаруды сыртқа жалғаңыз немесе рециркуляция нұсқасы үшін көмір сүзгісін орнатыңыз. Электр кернеуі зауыттық тақтайшаға сәйкес келетінін тексеріңіз. Сорғышты толық орнатқаннан кейін ғана қосыңыз.

Металл майға қарсы сүзгіні қалай тазалау керек?

Металл майға қарсы сүзгіні айына кем дегенде бір рет тазалаңыз. Оны қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғыш машинада төмен температурада жылдам циклда жууға болады. Ыдыс жуғыш машина сүзгінің түсін өзгертуі мүмкін, бірақ бұл оның өнімділігіне әсер етпейді. Толық кептіргеннен кейін орнына қойыңыз.

Белсенді көмір сүзгісін қашан ауыстыру керек?

Белсенді көмір сүзгісін ең көбі 4 ай сайын немесе сорғышты жиі қолдансаңыз, одан да ертерек ауыстыру керек. Оны тазалауға немесе қалпына келтіруге болмайды. Қаныққан сүзгі иістерді сіңіру тиімділігін төмендетеді.

Жарықтандыруды ауыстыру үшін қандай шам түрін қолдану керек?

Тек E14 розеткасы бар максимум 3 Вт LED шамдарын қолданыңыз. Нұсқаулықтағы нақты сілтемені тексеріңіз (ILCOS D позициясы '1d' қараңыз). Ауыстыру алдында сорғышты ажыратыңыз және шамдар суық екеніне көз жеткізіңіз.

Сорғышты майға қарсы сүзгісіз қолдануға бола ма?

Жоқ, сорғышты торсыз немесе майға қарсы сүзгісіз дұрыс орнатылғансыз ешқашан пайдаланбаңыз. Бұл өрт қаупін тудыруы немесе қозғалтқышты зақымдауы мүмкін. Сонымен қатар, сүзгінің болмауы ішкі компоненттерді майға ұшыратады.

Сорғыштың жарығы жұмыс істемесе не істеу керек?

Алдымен шамдардың ұясына дұрыс салынғанын тексеріңіз. Мәселе шешілмесе, сатудан кейінгі қызметке хабарласыңыз. Тек ұсынылған түрдегі шамдарды пайдаланыңыз (LED 3W-E14).

Сорғышты балалар пайдалана ала ма?

Бұл құрылғыны кем дегенде 8 жастағы балалар, қадағалаумен және дұрыс пайдалану мен қауіптер туралы нұсқаулар алғаннан кейін пайдалана алады. Балалар құрылғымен ойнамауы керек. Тазалау мен күтімді балалар қадағалаусыз жасамауы керек.

Сорғыштың қоршаған ортаға әсерін қалай азайтуға болады?

Пісіру кезінде сорғышты ең төменгі жылдамдықпен қосыңыз және оны бірнеше минут жұмыс істетіңіз. Тек қатты түтін болғанда ғана жоғары жылдамдықтарды қолданыңыз. Тиімділікті сақтау үшін көмір сүзгісін үнемі ауыстырыңыз және май сүзгісін тазалаңыз. Өнімділікті оңтайландыру және шуды азайту үшін максималды диаметрлі шығару құбырын пайдаланыңыз.

Электр қуаты өшіп қалса немесе төтенше жағдайда не істеу керек?

Кез келген араласу алдында сорғышты әрқашан ажыратыңыз. Ақаулық болған жағдайда, өзіңіз жөндеуге тырыспаңыз; білікті маманға немесе уәкілетті сатудан кейінгі қызметке хабарласыңыз. Сорғышты бағдарламалаушы немесе сыртқы қашықтан басқару құралы арқылы қоспаңыз.

Сорғыштың сору немесе рециркуляция нұсқасы екенін қалай білуге болады?

Нұсқаулықтағы орнату схемасын қараңыз. Сору нұсқасы сыртқа шығатын құбырды қажет етеді. Рециркуляция нұсқасы белсенді көмір сүзгісін пайдаланады және ауаны бөлмеде қайта өңдейді. Конфигурацияны анықтау үшін көмір сүзгісінің бар-жоғын және сыртқы құбырдың жоқтығын тексеріңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ERA PRF0194191 ELICA

КК Монтаждау мен пайдалану нұсқауы

Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

⚠️ Ескерту!

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

• ұстанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып кетпеуін немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толық аяқталмайынша құрылғыны электр желісіне қоспаңыз.

• Будың шығуына қарсы қолданылатын

техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз. • Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. • Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмәндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған тұлғаға хабарласыңыз.

ЕСКЕРТУ!

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Еуропалық директиваға (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала

аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы иіс кетіру тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Қолдануы

Суыру қалпағы сорғыш

ретінде немесе

фильтр ретінде пайдалану үшін өңделген.

Орнату

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50 см, ал газ немесе біріктірілген плиталар үшін 65 см-ден кем болмауы тиіс.

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердегі кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ!

Қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Жұмыс жасауы

Сору желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, сору қалпағы басқару қалқанымен жабдықталған.

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. Құрылғыны немесе тазалау құралын пайдаланбаңыз! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ

ПАЙДАЛАНБАҢЫЗ!

Майды ұстап қалу фильтрі

1-7-сурет

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Көмірлі фильтр (тек рецеркуляция тәртібінде) 5-сурет

Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерацияға жарамсыз.

Лампаны ауыстыру

7-сурет.

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны ұстаудан бұрын, олар суығандығына көз жеткізіңіз.

Шам аймағына қол жеткізу үшін, майды тазарту сүзгісінің тіреуіш торын немесе майды тазарту сүзгісін алыңыз.

Зақымданған шамды ауыстырыңыз.

Тек макс. 3 Вт Е14 ЖШД шамдарын пайдаланыңыз. Қосымша мәліметтерді берілген "ILCOS D" ("1d" әріпті-санды позициясы) буклетінен көріңіз.

Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.

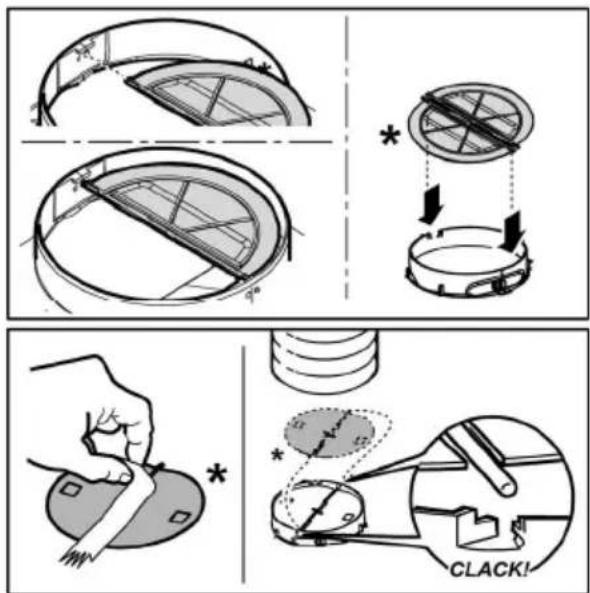

Кейбір үлгілерде FAHA:

Қалпына келмейтін кері ауа клапаны бірге жеткізіледі, ол кейбір орнату жағдайларында бекітілуі тиіс қосымша құрал ретінде қолданылады (яғни, сырттан келетін ауаның кездейсоқ кері ағынынан қорғайтын жүйе болмағанда). Мұржаны орнатпас бұрын, ауа шығу қондырғысының ішіндегі арнайы корпустың ішіне жапқышты орнату керек.
