Marke	Elica
Modell	ERA PRF0194191
Produkttyp	Ablufthaube oder Umlufthaube (Innenumluft oder Außenabluft)
Verwendung	Haushalt und ähnliche Einrichtungen (Großküchen, Büros, Bauernhöfe, Hotels)
Mindestabstand zur Installation	50 cm (Elektroherd) oder 65 cm (Gas-/Mischherd)
Stromversorgung	Entspricht der auf dem Typenschild angegebenen Spannung (typisch 230V / 50Hz)
Maximale Beleuchtungsleistung	LED 3W-E14 (max)
Anzahl der Lampen	Nicht angegeben (durch identische Lampen ersetzen)
Filtermaterial	Metallfettfilter, optionaler Aktivkohlefilter
Filterwartung	Fettfilter: monatliche Reinigung (von Hand oder in der Spülmaschine, Kurzprogramm bei niedriger Temperatur); Aktivkohlefilter: maximal alle 4 Monate ersetzen, nicht waschbar
Außenreinigung	Feuchtes Tuch mit neutralem Flüssigwaschmittel; kein Alkohol, keine Scheuermittel
Sicherheit	Vor der Wartung Netzstecker ziehen; Handschuhe tragen; nicht flambieren; nicht ohne Filter/Lampen verwenden; ausreichende Belüftung bei gleichzeitiger Nutzung von Verbrennungsgeräten
Entsorgung	Nicht mit dem Hausmüll entsorgen; die WEEE-Richtlinien (Richtlinie 2012/19/EU) befolgen
Konformitätsnormen	Sicherheit: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Leistung: EN/IEC 61591, ISO 5167, EN/IEC 60704; EMV: EN 55014, CISPR 14, EN/IEC 61000
Optionales Zubehör	Rauchrückschlagklappe (je nach Modell)
Empfohlene Verwendung	Während des Kochens die niedrigste Geschwindigkeit verwenden; nur bei starker Dampfentwicklung beschleunigen; nach dem Kochen einige Minuten weiterlaufen lassen

Häufig gestellte Fragen - ERA PRF0194191 ELICA

Wie installiere ich die Dunstabzugshaube Elica ERA PRF0194191?

Befolgen Sie unbedingt die Anweisungen in der Bedienungsanleitung. Der Mindestabstand zwischen der Kochfläche und dem unteren Teil der Haube beträgt 50 cm bei Elektroherden und 65 cm bei Gas- oder Mischherden. Schließen Sie den Abluftkanal nach außen an oder installieren Sie den Aktivkohlefilter für die Umluftversion. Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt. Schließen Sie die Haube erst nach vollständiger Installation an.

Wie reinige ich den Metallfettfilter?

Reinigen Sie den Metallfettfilter mindestens einmal im Monat. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur im Kurzprogramm waschen. Die Spülmaschine kann den Filter verfärben, beeinträchtigt jedoch nicht seine Leistung. Setzen Sie ihn nach vollständiger Trocknung wieder ein.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ersetzt werden, oder früher, wenn Sie die Haube häufig nutzen. Er kann nicht gereinigt oder regeneriert werden. Ein gesättigter Filter verringert die Geruchsaufnahmefähigkeit.

Welcher Lampentyp wird für den Austausch der Beleuchtung verwendet?

Verwenden Sie ausschließlich LED-Lampen mit maximal 3 W und E14-Sockel. Überprüfen Sie die genaue Referenz in der Bedienungsanleitung (siehe ILCOS D Position '1d'). Ziehen Sie vor dem Austausch den Netzstecker und stellen Sie sicher, dass die Lampen kalt sind.

Kann ich die Haube ohne den Fettfilter verwenden?

Nein, verwenden Sie die Haube niemals ohne korrekt installierten Gitter oder Fettfilter. Dies könnte Brandgefahr verursachen oder den Motor beschädigen. Zudem werden die inneren Komponenten durch fehlenden Filter Fett ausgesetzt.

Was tun, wenn die Beleuchtung der Haube nicht funktioniert?

Überprüfen Sie zunächst, ob die Lampen richtig in der Fassung sitzen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Verwenden Sie nur Lampen des empfohlenen Typs (LED 3W-E14).

Kann die Haube von Kindern benutzt werden?

Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht und nach Anweisung zur sicheren Benutzung und den Gefahren verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie kann die Umweltbelastung der Haube reduziert werden?

Schalten Sie die Haube während des Kochens auf die niedrigste Stufe und lassen Sie sie nach dem Kochen einige Minuten weiterlaufen. Verwenden Sie die höheren Stufen nur bei starker Rauchentwicklung. Ersetzen Sie regelmäßig den Aktivkohlefilter und reinigen Sie den Fettfilter, um die Effizienz zu erhalten. Verwenden Sie einen Abluftkanal mit maximalem Durchmesser, um die Leistung zu optimieren und Geräusche zu reduzieren.

Was tun bei Stromausfall oder Notfall?

Ziehen Sie vor jedem Eingriff immer den Netzstecker. Versuchen Sie bei einer Störung nicht, selbst zu reparieren; wenden Sie sich an einen qualifizierten Fachmann oder den autorisierten Kundendienst. Schalten Sie die Haube nicht über einen Timer oder eine externe Fernbedienung ein.

Wie erkenne ich, ob die Haube in der Abluft- oder Umluftversion ist?

Sehen Sie im Installationsplan der Bedienungsanleitung nach. Die Abluftversion erfordert einen Abluftkanal nach außen. Die Umluftversion verwendet einen Aktivkohlefilter und führt die Luft in den Raum zurück. Prüfen Sie, ob ein Aktivkohlefilter vorhanden ist und ob kein Abluftkanal nach außen führt, um die Konfiguration zu identifizieren.

BEDIENUNGSANLEITUNG ERA PRF0194191 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Hinweis: Die mit dem“(*)“ Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warnung

- Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

- Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

- Darauf achten, dass Kinder mit dem Gerät nicht spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

- Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt

werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

- Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht größer als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
  • Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst

oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren

und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgérat Umluftgérat 📄 eingesetzt werden.

als auch als

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Betrieb

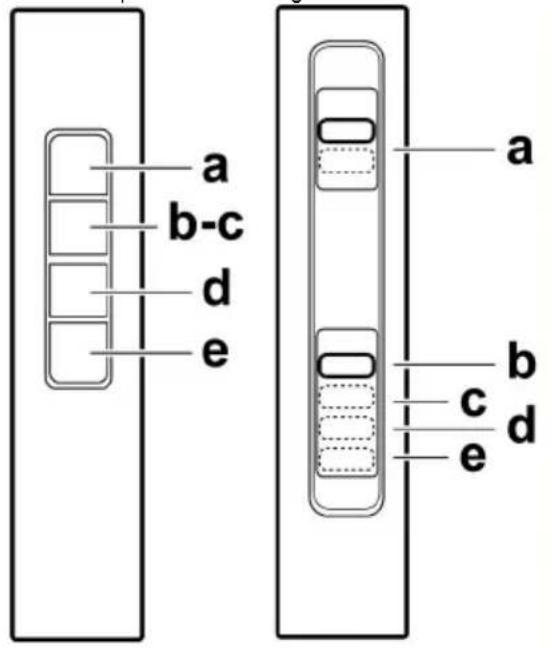

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchtung versehen ist.

a. Schalter ON/OFF Beleuchtung

b. Schalter OFF der Absaugfunktion

c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 1-7

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 5

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Abb.7

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Das Ansauggitter entfernen, um Zugriff auf die Lämpchen zu bekommen.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailliertere Angaben, bitte im Blatt "ILCOS D" (alphanumerische Position "1d") im Anhang nachsehen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

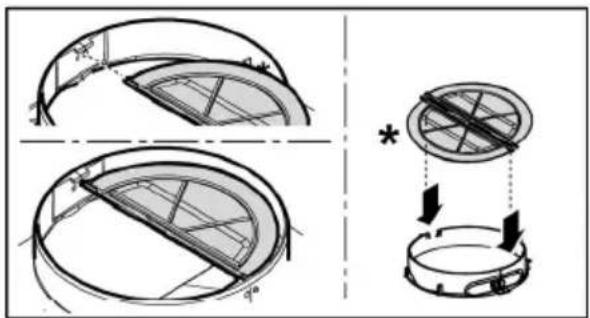

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die installiert werden kann, mitgeliefert. Wenn die Installationsbedingungen ihren Einbau notwendig machen (z. B. wenn kein Schutz gegen Zugluft, die von draußen hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe in das Rohranschlussstück für den Luftausgang ein, bevor Sie den Rauchabzug installieren.
