ERA PRF0194191 - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Zīmols	Elica
Modelis	ERA PRF0194191
Produkta veids	Sūkšanas vai filtrēšanas tvaika nosūcējs (iekšējā recirkulācija vai ārējā izvade)
Izmantošana	Mājsaimniecības un līdzīgas (kolektīvās virtuves, biroji, fermas, viesnīcas)
Minimālais uzstādīšanas attālums	50 cm (elektriskā plīts) vai 65 cm (gāze/jauktā)
Elektroapgāde	Atbilst datu plāksnītē norādītajam spriegumam (parasti 230V / 50Hz)
Maksimālā apgaismojuma jauda	LED 3W-E14 (maks.)
Lampu skaits	Nav norādīts (aizstāt ar identiskām lampām)
Filtru materiāls	Metāla tauku filtrs, papildu aktīvās ogles filtrs
Filtru apkope	Tauku filtrs: ikmēneša tīrīšana (rokas vai trauku mazgājamā mašīnā, ātrs cikls zemā temperatūrā); ogles filtrs: nomainīt ne biežāk kā ik pēc 4 mēnešiem, nav mazgājams
Ārējā tīrīšana	Mitra drāna ar neitrālu šķidru mazgāšanas līdzekli; bez spirta vai abrazīviem instrumentiem
Drošība	Atvienot pirms apkopes; lietot cimdus; negatavot flambē; nelietot bez filtra/lampām; pietiekama ventilācija, ja lieto kopā ar degšanas ierīcēm
Izmešana	Neizmest kopā ar sadzīves atkritumiem; ievērot DEEE direktīvas (Direktīva 2012/19/ES)
Atbilstības standarti	Drošība: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Veiktspēja: EN/IEC 61591, ISO 5167, EN/IEC 60704; EMC: EN 55014, CISPR 14, EN/IEC 61000
Papildu piederumi	Dūmu pretplūsmas vārsts (atkarībā no modeļa)
Ieteicamā lietošana	Gatavošanas laikā izmantot minimālo ātrumu; paātrināt tikai spēcīga tvaika gadījumā; atstāt darboties dažas minūtes pēc gatavošanas

Bieži uzdotie jautājumi - ERA PRF0194191 ELICA

Kā uzstādīt Elica ERA PRF0194191 tvaika nosūcēju?

Stingri ievērojiet instrukcijas. Minimālais attālums starp plīts virsmu un nosūcēja zemāko daļu ir 50 cm elektriskajai plītij un 65 cm gāzes vai jauktajai plītij. Pieslēdziet izvadīšanu uz āru vai uzstādiet ogles filtru recirkulācijas versijai. Pārbaudiet, vai elektriskais spriegums atbilst datu plāksnītei. Pieslēdziet nosūcēju tikai pēc pilnīgas uzstādīšanas.

Kā tīrīt metāla tauku filtru?

Tīriet metāla tauku filtru vismaz reizi mēnesī. To var mazgāt ar rokām ar neagresīvu mazgāšanas līdzekli vai trauku mazgājamā mašīnā zemā temperatūrā ātrā ciklā. Trauku mazgājamā mašīna var mainīt filtra krāsu, bet tas neietekmē tā veiktspēju. Pēc pilnīgas žāvēšanas ievietojiet atpakaļ.

Kad jānomaina aktīvās ogles filtrs?

Aktīvās ogles filtrs jānomaina ne biežāk kā ik pēc 4 mēnešiem, vai agrāk, ja nosūcēju lietojat bieži. To nevar tīrīt vai atjaunot. Piesātināts filtrs samazina smaku absorbcijas efektivitāti.

Kāda veida spuldzi izmantot apgaismojuma nomaiņai?

Izmantojiet tikai LED spuldzes ar maksimālo jaudu 3W un E14 ligzdu. Pārbaudiet precīzu atsauci instrukcijā (skatīt ILCOS D pozīciju '1d'). Pirms nomaiņas atvienojiet nosūcēju un pārliecinieties, ka spuldzes ir aukstas.

Vai es varu lietot nosūcēju bez tauku filtra?

Nē, nekad neizmantojiet nosūcēju bez pareizi uzstādīta režģa vai tauku filtra. Tas var izraisīt ugunsbīstamību vai sabojāt motoru. Turklāt filtra trūkums pakļauj iekšējās daļas taukiem.

Ko darīt, ja nosūcēja apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu. Izmantojiet tikai ieteiktā tipa spuldzes (LED 3W-E14).

Vai nosūcēju var lietot bērni?

Šo ierīci var lietot bērni, kas ir vismaz 8 gadus veci, uzraudzībā un pēc tam, kad saņēmuši norādījumus par pareizu lietošanu un bīstamību. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un apkopi nedrīkst veikt bērni bez uzraudzības.

Kā samazināt nosūcēja ietekmi uz vidi?

Ieslēdziet nosūcēju minimālajā ātrumā gatavošanas laikā un atstājiet to darboties dažas minūtes pēc. Izmantojiet paātrinātos ātrumus tikai spēcīgu dūmu gadījumā. Regulāri nomainiet ogles filtru un tīriet tauku filtru, lai saglabātu efektivitāti. Izmantojiet maksimālā diametra izvadkanālu, lai optimizētu veiktspēju un samazinātu troksni.

Ko darīt strāvas padeves pārtraukuma vai ārkārtas situācijas gadījumā?

Vienmēr atvienojiet nosūcēju pirms jebkādas iejaukšanās. Darbības traucējumu gadījumā nemēģiniet remontēt pats; sazinieties ar kvalificētu speciālistu vai pilnvarotu servisa centru. Neieslēdziet nosūcēju, izmantojot taimeri vai ārējo tālvadību.

Kā uzzināt, vai nosūcējs ir sūkšanas vai recirkulācijas versijā?

Skatiet uzstādīšanas shēmu instrukcijā. Sūkšanas versijai nepieciešams izvadkanāls uz āru. Recirkulācijas versija izmanto aktīvās ogles filtru un recirkulē gaisu telpā. Pārbaudiet ogles filtra esamību un ārējā kanāla neesamību, lai identificētu konfigurāciju.

LIETOŠANAS INSTRUKCIJA ERA PRF0194191 ELICA

LV uzstādīšanas un lietošanas instrukcija

SR montāžas un lietošanas instrukcija

SL montāžas un lietošanas instrukcija

HR montāžas un lietošanas instrukcija

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām grūtībām, bojājumiem vai ugunsgrēkiem, kas var rasties, neievērojot šīs rokasgrāmatas norādījumus. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

- Pirms jebkuras tīrīšanas vai apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.

- Visu uzstādīšanas un apkopes darbību laikā vienmēr valkājiet darba cimdus.

- Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām drīkst lietot šo ierīci tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un izprot saistītos riskus.

- Bērniem nav atļauts spēlēties ar ierīci vai tās vadības elementiem.

- Bērni bez uzraudzības nedrīkst veikt tīrīšanu un apkopi.

- Telpās, kurās ir uzstādīta ierīce, ir jānodrošina pietiekama ventilācija, ja gaisa nosūcējs tiek lietots kopā ar citām gāzes vai cita kurināmā ierīcēm.

- Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot tehniskās apkopes instrukcijās sniegtos norādījumus.

- Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas noteikumu neievērošana rada ugunsgrēka risku.

- Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.

- Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasilt, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ■ uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. • Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs tika izveidots, lai to izmantotu

iesūkšanas versijā ar evakuēšanu uz ārpusi vai ar filtru

ar iekšēju cirkulēšanu

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

⚠ UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

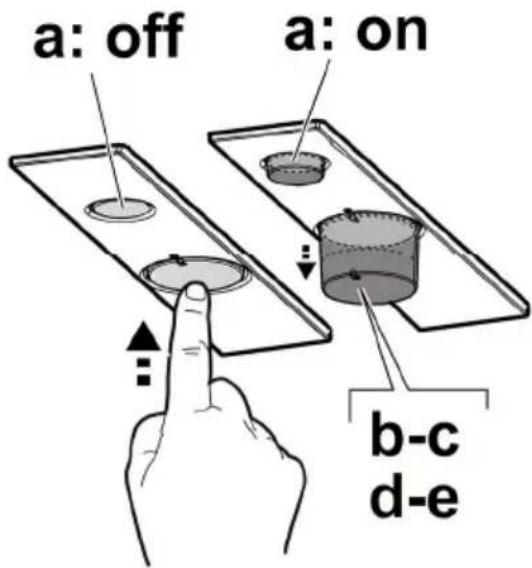

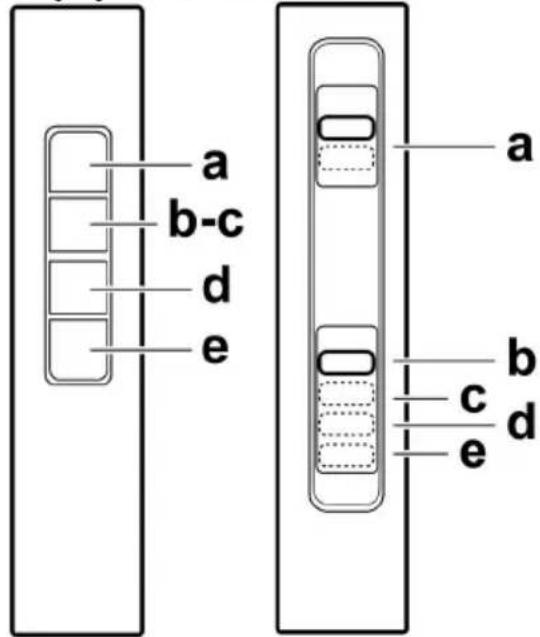

Darbība

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

a. ON/OFF gaismas b. OFF dzinēji c. - d. - e. Minimālā (c.), vidējā (d.), maksimālā (e.) iesūkšanas jauda.

Tehniskā apkalpošana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

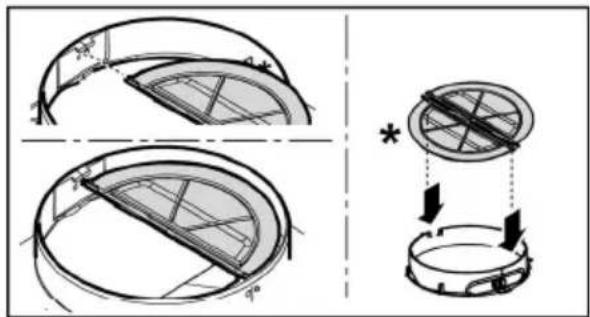

Prettauku filtrs

Attēls 1-7

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Attēls 5

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Spuldžu nomaiņa

7. att.

Atvienojiet ierīci no elektriskās sistēmas.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Noņemiet iesūkšanas režģi, lai piekļūtu spuldžu nodalījumam.

Izmantojiet tikai LED spuldzes ar maks. 3W-E14. Papildu informāciju skatiet pievienotajā lapā “ILCOS D” (burtu un ciparu pozīcija “1d”).

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms vērsties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem., aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanu no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
