ERA PRF0194191 - Cappa da cucina ELICA - Manuale utente e istruzioni gratuiti

Marca	Elica
Modello	ERA PRF0194191
Tipo di prodotto	Cappa aspirante o filtrante (riciclo interno o evacuazione esterna)
Uso	Domestico e similari (cucine collettive, uffici, fattorie, hotel)
Distanza minima di installazione	50 cm (cucina elettrica) o 65 cm (gas/mista)
Alimentazione elettrica	Conforme alla tensione indicata sulla targhetta (230V / 50Hz tipico)
Potenza illuminazione massima	LED 3W-E14 (max)
Numero di lampade	Non specificato (sostituire con lampade identiche)
Materiale dei filtri	Filtro antigrasso metallico, filtro carbone attivo opzionale
Manutenzione filtri	Filtro antigrasso: pulizia mensile (mano o lavastoviglie, ciclo rapido bassa temperatura); filtro carbone: sostituire ogni 4 mesi massimo, non lavabile
Pulizia esterna	Panno umido con detergente liquido neutro; no alcol, né strumenti abrasivi
Sicurezza	Scollegare prima della manutenzione; usare guanti; non cuocere flambé; non usare senza filtro/lampade; aerazione sufficiente se uso congiunto con apparecchi a combustione
Smaltimento	Non gettare con i rifiuti domestici; seguire le direttive RAEE (Direttiva 2012/19/UE)
Norme di conformità	Sicurezza: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Prestazioni: EN/IEC 61591, ISO 5167, EN/IEC 60704; EMC: EN 55014, CISPR 14, EN/IEC 61000
Accessori opzionali	Valvola di non ritorno fumi (secondo modello)
Uso raccomandato	Usare la velocità minima durante la cottura; accelerare solo in caso di forte vapore; lasciare funzionare alcuni minuti dopo la cottura

Domande frequenti - ERA PRF0194191 ELICA

Come installare la cappa Elica ERA PRF0194191 ?

Seguire obbligatoriamente le istruzioni del manuale. La distanza minima tra il piano di cottura e la parte più bassa della cappa è di 50 cm per un piano elettrico e 65 cm per un piano a gas o misto. Collegare l'evacuazione all'esterno o installare il filtro a carbone per la versione a riciclo. Verificare che la tensione elettrica corrisponda a quella della targhetta. Non collegare la cappa fino al completamento dell'installazione.

Come pulire il filtro antigrasso metallico ?

Pulire il filtro antigrasso metallico almeno una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura in ciclo rapido. La lavastoviglie può scolorire il filtro, ma ciò non influisce sulle prestazioni. Rimontarlo dopo completo asciugamento.

Quando sostituire il filtro a carbone attivo ?

Il filtro a carbone attivo deve essere sostituito ogni 4 mesi massimo, o prima se si utilizza frequentemente la cappa. Non può essere pulito o rigenerato. Un filtro saturo riduce l'efficienza di assorbimento degli odori.

Che tipo di lampadina usare per sostituire l'illuminazione ?

Utilizzare esclusivamente lampadine LED da 3W massimo con attacco E14. Verificare il riferimento esatto nel manuale (vedere ILCOS D posizione '1d'). Prima di sostituire, scollegare la cappa e assicurarsi che le lampadine siano fredde.

Posso usare la cappa senza il filtro antigrasso ?

No, non usare mai la cappa senza la griglia o il filtro antigrasso installato correttamente. Ciò potrebbe causare rischi di incendio o danneggiare il motore. Inoltre, l'assenza del filtro espone i componenti interni ai grassi.

Cosa fare se l'illuminazione della cappa non funziona ?

Controllare prima che le lampadine siano inserite correttamente nel loro alloggiamento. Se il problema persiste, contattare il servizio post-vendita. Utilizzare solo lampadine del tipo raccomandato (LED 3W-E14).

La cappa può essere utilizzata da bambini ?

Questo apparecchio può essere utilizzato da bambini di almeno 8 anni, sotto supervisione e dopo aver ricevuto istruzioni sull'uso corretto e sui pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Come ridurre l'impatto ambientale della cappa ?

Accendere la cappa alla velocità minima durante la cottura e lasciarla funzionare alcuni minuti dopo. Usare le velocità accelerate solo in caso di forte produzione di fumo. Sostituire regolarmente il filtro a carbone e pulire il filtro grasso per mantenere l'efficienza. Utilizzare un condotto di evacuazione di diametro massimo per ottimizzare il rendimento e ridurre il rumore.

Cosa fare in caso di interruzione di corrente o emergenza ?

Scollegare sempre la cappa prima di qualsiasi intervento. In caso di malfunzionamento, non tentare di riparare da soli; contattare un professionista qualificato o il servizio post-vendita autorizzato. Non mettere in funzione la cappa tramite un programmatore o un telecomando esterno.

Come sapere se la cappa è in versione aspirante o a riciclo ?

Consultare lo schema di installazione nel manuale. La versione aspirante necessita di un condotto di evacuazione verso l'esterno. La versione a riciclo utilizza un filtro a carbone attivo e ricircola l'aria nella stanza. Verificare la presenza del filtro a carbone e l'assenza di condotto esterno per identificare la configurazione.

MANUALE UTENTE ERA PRF0194191 ELICA

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. - Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. - L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

- I bambini devono essere controllati affinché non giochi con l'apparecchio. - La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

- Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

- La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della

sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.
  La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONÈ: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

- La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

- Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo ■ sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione

aspirante ad evacuazione esterna o filtrante a ricircolo

interno

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Funzionamento

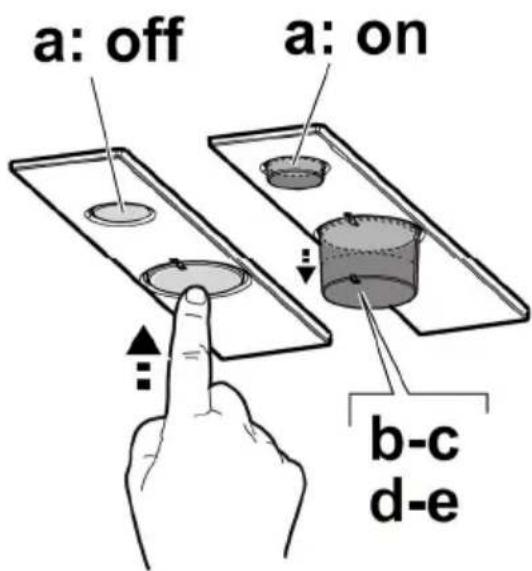

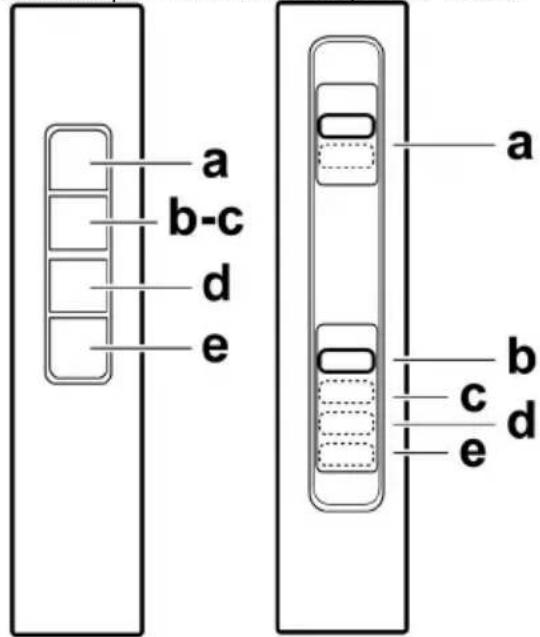

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 1-7

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 5

La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato o rigenerato.

Sostituzione Lampade

Fig. 7

Disinserire l'apparecchio dalla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la griglia di aspirazione per accedere al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 3W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1d").

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

SOLO in alcuni prodotti:

Come accessorio opzionale viene fornita a corredo, da installare, una Valvola Non Ritorno Fumi. Se le condizioni di installazione lo ritengono necessario (ad es.: mancanza di protezioni contro il rientro accidentale di correnti d'aria dall'esterno), inserirla nell'apposita sede all'interno del Raccordo Uscita Aria prima di installare il tubo di scarico fumi.
