Márka	Elica
Modell	ERA PRF0194191
Terméktípus	Elszívó vagy szűrő páraelszívó (belső recirkuláció vagy külső elvezetés)
Használat	Háztartási és hasonló (közösségi konyhák, irodák, farmok, hotelek)
Minimális telepítési távolság	50 cm (elektromos tűzhely) vagy 65 cm (gáz/vegyes)
Elektromos tápegység	Megfelel az adattáblán feltüntetett feszültségnek (tipikusan 230V / 50Hz)
Maximális világítási teljesítmény	LED 3W-E14 (max)
Lámpák száma	Nincs meghatározva (cserélje azonos típusú lámpákra)
Szűrők anyaga	Fém zsírszűrő, opcionális aktív szénszűrő
Szűrők karbantartása	Zsírszűrő: havi tisztítás (kézzel vagy mosogatógépben gyors, alacsony hőmérsékletű program); szénszűrő: maximum 4 havonta cserélni, nem mosható
Külső tisztítás	Nedves ruhával, semleges folyékony tisztítószerrel; ne használjon alkoholt vagy súrolószert
Biztonság	Áramtalanítsa karbantartás előtt; használjon kesztyűt; ne főzzön flambírozva; ne használja szűrő/lámpa nélkül; elegendő szellőzés biztosítson, ha égéstermékkel működő készülékkel együtt használja
Hulladékkezelés	Ne dobja a háztartási hulladékba; kövesse a WEEE irányelveket (2012/19/EK irányelv)
Megfelelőségi szabványok	Biztonság: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Teljesítmény: EN/IEC 61591, ISO 5167, EN/IEC 60704; EMC: EN 55014, CISPR 14, EN/IEC 61000
Opcionális tartozékok	Füstvisszacsapó szelep (modelltől függően)
Ajánlott használat	Főzés közben a minimális sebességet használja; gyorsítson csak erős gőz esetén; hagyja néhány percig működni főzés után

Gyakran ismételt kérdések - ERA PRF0194191 ELICA

Hogyan telepítsem az Elica ERA PRF0194191 páraelszívót?

Kötelezően kövesse a használati útmutató utasításait. A főzőfelület és a páraelszívó legalacsonyabb pontja közötti minimális távolság elektromos tűzhely esetén 50 cm, gáz vagy vegyes tűzhely esetén 65 cm. Csatlakoztassa a külső elvezetést, vagy telepítse a szénszűrőt a recirkulációs verzióhoz. Ellenőrizze, hogy a hálózati feszültség megfelel-e az adattáblán találhatónak. Csak a teljes telepítés után csatlakoztassa a páraelszívót.

Hogyan tisztítsam a fém zsírszűrőt?

Tisztítsa meg a fém zsírszűrőt legalább havonta egyszer. Moshatja kézzel, nem agresszív tisztítószerrel, vagy mosogatógépben alacsony hőmérsékleten, gyors programon. A mosogatógép elszínezheti a szűrőt, de ez nem befolyásolja a teljesítményét. Teljes száradás után helyezze vissza.

Mikor kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt maximum 4 havonta kell cserélni, vagy korábban, ha gyakran használja a páraelszívót. Nem tisztítható és nem regenerálható. A telített szűrő csökkenti a szagelszívás hatékonyságát.

Milyen típusú izzót használjak a világítás cseréjéhez?

Kizárólag maximum 3W-os, E14 foglalatú LED izzókat használjon. Ellenőrizze a pontos referenciát a használati útmutatóban (lásd ILCOS D '1d' pozíció). Csere előtt áramtalanítsa a páraelszívót, és győződjön meg róla, hogy az izzók hidegek.

Használhatom a páraelszívót a zsírszűrő nélkül?

Nem, soha ne használja a páraelszívót a rács vagy a zsírszűrő megfelelő felszerelése nélkül. Ez tűzveszélyt okozhat, vagy károsíthatja a motort. Ezenkívül a szűrő hiánya kitette a belső alkatrészeket a zsírnak.

Mit tegyek, ha a páraelszívó világítása nem működik?

Először ellenőrizze, hogy az izzók megfelelően vannak-e behelyezve a foglalatukba. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal. Csak az ajánlott típusú (LED 3W-E14) izzókat használja.

Használhatják gyermekek a páraelszívót?

Ez a készülék legalább 8 éves gyermekek által használható, felügyelet mellett, miután megkapták a helyes használatra és a veszélyekre vonatkozó utasításokat. A gyermekek nem játszhatnak a készülékkel. A tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

Hogyan csökkenthetem a páraelszívó környezeti hatását?

Főzés közben kapcsolja be a páraelszívót a minimális sebességre, és hagyja néhány percig működni utána. Gyorsított sebességet csak erős füstképződés esetén használjon. Rendszeresen cserélje a szénszűrőt és tisztítsa a zsírszűrőt a hatékonyság fenntartása érdekében. Használjon maximális átmérőjű elvezető csövet a teljesítmény optimalizálásához és a zaj csökkentéséhez.

Mit tegyek áramkimaradás vagy vészhelyzet esetén?

Minden beavatkozás előtt áramtalanítsa a páraelszívót. Üzemzavar esetén ne próbálja megjavítani saját maga; lépjen kapcsolatba szakképzett szakemberrel vagy a hivatalos ügyfélszolgálattal. Ne működtesse a páraelszívót időzítőn vagy külső távvezérlőn keresztül.

Hogyan tudhatom meg, hogy a páraelszívó elszívó vagy recirkulációs verziójú?

Tekintse meg a telepítési ábrát a használati útmutatóban. Az elszívó verzióhoz külső elvezető cső szükséges. A recirkulációs verzió aktív szénszűrőt használ, és a levegőt a helyiségbe keringeti vissza. Ellenőrizze a szénszűrő jelenlétét és a külső cső hiányát a konfiguráció azonosításához.

HASZNÁLATI ÚTMUTATÓ ERA PRF0194191 ELICA

HU Felszerelési és használati utasítás

BG Инструкции за монтаж и употреба

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítók, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie.

⚠️ Figyelmeztetés

- Bármilyen tisztítási és karbantartási művelet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!

- Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!

- A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!

- Ne engedje, hogy a gyermekek játsszanak a készülékkel!

- A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

- Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!

- Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

- Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

- Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon!

A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát!

Ne hagyja örizetlenül a sütést, mert a túlhevült olaj meggyulladhat!

FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló

távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

Használat

Az elszívó külső elvezetésű elszívó

visszaforgatésos szürös

üzemmódban is használható.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielött az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Működése

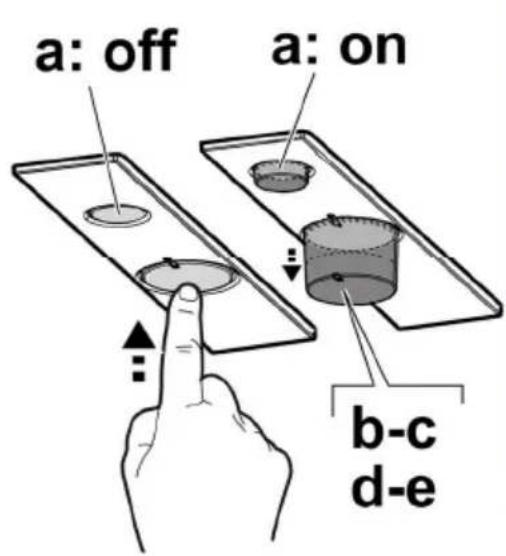

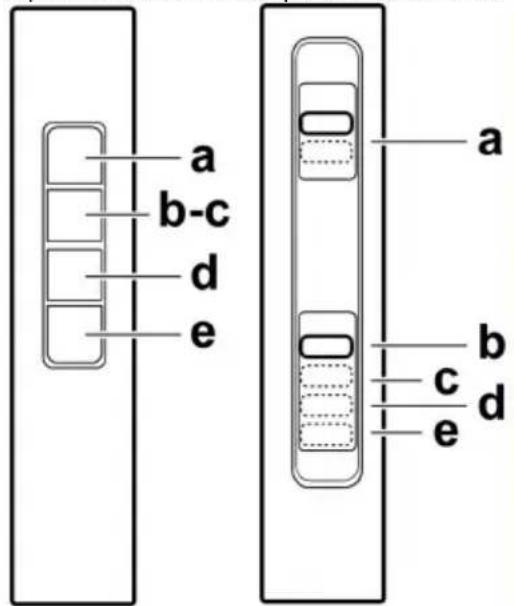

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

c. - d. - e. Minimális elszívás (c.), közepes (d.), maximális (e.).

Karbantartás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrő filter

ábra 1-7

Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony höfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

Szénfilter (csak keringtetett változat esetén)

ábra 5

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

Égöcsere

7. ábra

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

A világítótestekhez az elszívó rács leszerelése után férhet hozzá.

Cserélje ki a sérült lámpát.

Max. 3W-E14 LED lámpákat használjon. További információkért tekintse át a mellékelt "ILCOS D" lapot ("1d" alfanumerikus pozíció).

Amennyiben a világítás nem működik, mielött a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

CSAK néhány termék esetében:

Választható tartozékként készletben szállítunk egy Füst Visszacsapó Szelepet, amit telepíteni kell. Ha a telepítési körülmények megkövetelik (pl. a kívülről érkező légáramok véletlenszerű bekerülésével szemben védő biztonsági elemek hiánya), a szelepet a füstelvezető cső telepítése előtt a Levegő Kivezető Csatlakozó belsejébe kell illeszteni.
