Markė	Elica
Modelis	ERA PRF0194191
Produkto tipas	Ištraukiamasis arba recirkuliacinis gartraukis (vidaus recirkuliacija arba išorinis išmetimas)
Naudojimas	Buitinis ir panašus naudojimas (viešojo maitinimo virtuvėse, biuruose, ūkiuose, viešbučiuose)
Minimalus montavimo atstumas	50 cm (elektrinė viryklė) arba 65 cm (dujinė/mišri)
Elektros maitinimas	Atitinka vardinėje plokštelėje nurodytą įtampą (tipiškai 230V / 50Hz)
Maksimali apšvietimo galia	LED 3W-E14 (maks.)
Lempių skaičius	Nenurodyta (keisti identiškomis lempomis)
Filtrų medžiaga	Metalinis riebalų filtras, papildomai aktyvintos anglies filtras
Filtrų priežiūra	Riebalų filtras: valyti kas mėnesį (rankomis arba indaplovėje, greitas ciklas žemoje temperatūroje); anglies filtras: keisti ne vėliau kaip kas 4 mėnesius, neplaunamas
Išorės valymas	Drėgna šluoste su neutraliu skystu plovikliu; nenaudoti alkoholio ar abrazyvinių priemonių
Sauga	Prieš priežiūrą atjungti nuo elektros; naudoti pirštines; nekepti su liepsna; nenaudoti be filtrų/lempų; pakankama ventiliacija, jei naudojama kartu su degimo prietaisais
Išmetimas	Neišmesti su buitinėmis atliekomis; laikytis EEB Į (EEĮ) direktyvos (2012/19/EB) nurodymų
Atitikties standartai	Sauga: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Veikimas: EN/IEC 61591, ISO 5167, EN/IEC 60704; Elektromagnetinis suderinamumas: EN 55014, CISPR 14, EN/IEC 61000
Papildomi priedai	Dūmų atbulinis vožtuvas (pagal modelį)
Rekomenduojamas naudojimas	Naudoti minimalų greitį gaminant; didinti greitį tik esant dideliam garui; palikti veikti kelias minutes po gaminimo

Dažnai užduodami klausimai - ERA PRF0194191 ELICA

Kaip sumontuoti Elica ERA PRF0194191 gartraukį?

Būtinai laikykitės instrukcijų. Minimalus atstumas tarp kaitlentės ir žemiausios gartraukio dalies yra 50 cm elektrinei viryklei ir 65 cm dujinei arba mišriai viryklei. Prijunkite išmetimą į lauką arba įdiekite anglies filtrą recirkuliacinei versijai. Patikrinkite, ar elektros įtampa atitinka vardinėje plokštelėje nurodytą. Gartraukį junkite tik po visiško sumontavimo.

Kaip išvalyti metalinį riebalų filtrą?

Riebalų filtrą valykite mažiausiai kartą per mėnesį. Galite plauti rankomis su neagresyvia plovikliu arba indaplovėje žemoje temperatūroje greitu ciklu. Indaplovė gali pakeisti filtro spalvą, bet tai neturi įtakos jo veikimui. Po visiško išdžiovinimo vėl įdėkite.

Kada reikia pakeisti aktyvintos anglies filtrą?

Anglies filtrą reikia pakeisti ne vėliau kaip kas 4 mėnesius, arba dažniau, jei gartraukį naudojate dažnai. Jo negalima valyti ar regeneruoti. Pasisotintas filtras sumažina kvapų sugėrimo efektyvumą.

Kokią lemputę naudoti apšvietimui pakeisti?

Naudokite tik LED lemputes, ne didesnės kaip 3W su E14 dėklu. Patikrinkite tikslią nuorodą instrukcijoje (žr. ILCOS D padėtis '1d'). Prieš keisdami atjunkite gartraukį ir įsitikinkite, kad lemputės atšalusios.

Ar galiu naudoti gartraukį be riebalų filtro?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotos grotelės arba riebalų filtro. Tai gali sukelti gaisro pavojų arba sugadinti variklį. Be to, be filtro riebalai patenka į vidinius komponentus.

Ką daryti, jei gartraukio apšvietimas neveikia?

Pirmiausia patikrinkite, ar lemputės tinkamai įstatytos. Jei problema išlieka, kreipkitės į aptarnavimo tarnybą. Naudokite tik rekomenduojamo tipo lemputes (LED 3W-E14).

Ar gartraukiu gali naudotis vaikai?

Šiuo prietaisu gali naudotis ne jaunesni kaip 8 metų vaikai, prižiūrimi ir gavę instrukcijas apie saugų naudojimą. Vaikai neturi žaisti su prietaisu. Valymo ir priežiūros darbų be priežiūros vaikai atlikti negali.

Kaip sumažinti gartraukio poveikį aplinkai?

Įjunkite gartraukį minimaliu greičiu gaminimo metu ir palikite jį veikti dar kelias minutes po gaminimo. Naudokite didesnį greitį tik esant dideliems dūmams. Reguliariai keiskite anglies filtrą ir valykite riebalų filtrą, kad išlaikytumėte efektyvumą. Naudokite maksimalaus skersmens išmetimo kanalą, kad pagerintumėte našumą ir sumažintumėte triukšmą.

Ką daryti dingus elektrai ar avarijos atveju?

Prieš bet kokį veiksmą visada atjunkite gartraukį. Gedimo atveju nebandykite taisyti patys; kreipkitės į kvalifikuotą specialistą arba įgaliotą aptarnavimo tarnybą. Nenaudokite gartraukio su išoriniu laikmačiu ar nuotolinio valdymo pultu.

Kaip sužinoti, ar gartraukis yra ištraukimo ar recirkuliacinis?

Žiūrėkite montavimo schemą instrukcijoje. Ištraukimo versijai reikalingas išmetimo kanalas į lauką. Recirkuliacinė versija naudoja anglies filtrą ir orą grąžina į patalpą. Patikrinkite, ar yra anglies filtras, ir ar nėra išorinio kanalo, kad nustatytumėte konfigūraciją.

NAUDOJIMO INSTRUKCIJA ERA PRF0194191 ELICA

LT Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais irenginiais, naudojančiais duju ar kitu medžiagų degimą.
• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.
  • Griežtai draudžiama gaminti patiekalus

su ugnimi po gartraukiu.

- Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite jrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• lsiurbiamas oras negali būti išleidžiamas i vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

DÉMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikra atlieku surinkimo punkta elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų.

Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės i specialią vietinę įstaiga, buitinių atliekų rinkimo centra ar parduotuve, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Sukurtos dvi gaubto naudojimo versijos: jtraukiamoji, kai oras

pašalinamas i išore , ir filtruojamoji, kai vykdoma vidinė oro recirkuliacija .

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, prikljuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

⚠️ DÈMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Veikimas

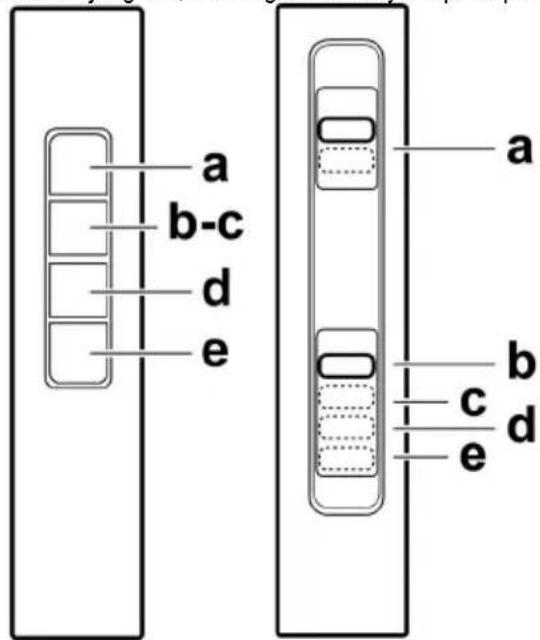

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF
b. Variklių išjungiklis OFF
c. - d. - e. Minimalus aspiracijos galingumas (c.), vidutinis (d.), maksimalus (e.).

Priežiūra

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

1-7 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Anglies filtras (tik filtravimo režimu)

5 pav.

Anglies filtras prisipildo naudojant jī ilgā laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Lempų keitimas

7 pav.

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Pakeiskite sugedusia lemputę.

Naudokite tik daug. E14 3W šviesos diodu lemputes. Norėdami išsamesnių duomenų, žr. pridėtą skrajutę „ILCOS D“ (raidinė skaitmeninė padėtis „1d“).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas įstatėte teisinga pozicija.

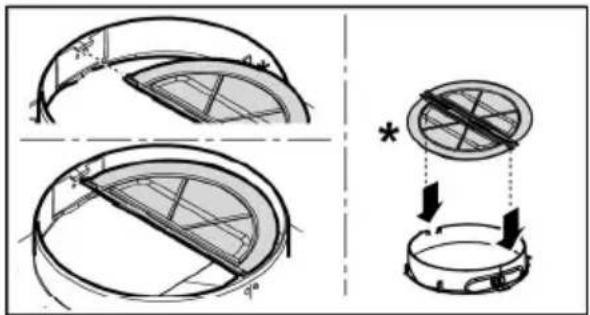

TIK kai kuriuose produktuose:

kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį i specialų laikiklį oro išleidimo jungties viduje.

TIKAI dažos produktos:
