ERA PRF0194191 - кухонна витяжка ELICA - Безкоштовний посібник користувача

Бренд	Elica
Модель	ERA PRF0194191
Тип продукту	Витяжка витяжна або фільтрувальна (внутрішня рециркуляція або зовнішнє відведення)
Використання	Побутове та аналогічне (кухні гуртожитків, офісів, ферм, готелів)
Мінімальна відстань встановлення	50 см (електрична плита) або 65 см (газова/комбінована)
Електроживлення	Відповідає напрузі, зазначеній на табличці (типово 230 В / 50 Гц)
Максимальна потужність освітлення	LED 3W-E14 (макс.)
Кількість ламп	Не вказано (замінювати ідентичними лампами)
Матеріал фільтрів	Металевий жироуловлюючий фільтр, опціональний активований вугільний фільтр
Обслуговування фільтрів	Жироуловлюючий фільтр: щомісячне очищення (вручну або в посудомийній машині, швидкий цикл при низькій температурі); вугільний фільтр: замінювати не рідше ніж кожні 4 місяці, не підлягає пранню
Зовнішнє очищення	Волога ганчірка з нейтральним рідким миючим засобом; без спирту та абразивних засобів
Безпека	Відключати перед обслуговуванням; використовувати рукавички; не готувати з відкритим полум'ям; не використовувати без фільтра/ламп; достатня вентиляція при сумісному використанні з приладами згоряння
Утилізація	Не викидати з побутовими відходами; дотримуватися директив WEEE (Директива 2012/19/EC)
Норми відповідності	Безпека: EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233; Продуктивність: EN/IEC 61591, ISO 5167, EN/IEC 60704; ЕМС: EN 55014, CISPR 14, EN/IEC 61000
Додаткові аксесуари	Протидимний зворотний клапан (залежно від моделі)
Рекомендації щодо використання	Використовуйте мінімальну швидкість під час приготування; прискорюйте лише при сильному виділенні пари; залиште працювати на кілька хвилин після приготування

Часті запитання - ERA PRF0194191 ELICA

Як встановити витяжку Elica ERA PRF0194191?

Обов'язково дотримуйтесь інструкцій з експлуатації. Мінімальна відстань між поверхнею для приготування та найнижчою частиною витяжки становить 50 см для електричної плити та 65 см для газової або комбінованої плити. Підключіть витяжку до зовнішньої вентиляції або встановіть вугільний фільтр для версії з рециркуляцією. Переконайтеся, що напруга відповідає зазначеній на табличці. Підключайте витяжку тільки після повного встановлення.

Як очистити металевий жироуловлюючий фільтр?

Очищуйте металевий жироуловлюючий фільтр не рідше одного разу на місяць. Ви можете мити його вручну з використанням неагресивного миючого засобу або в посудомийній машині при низькій температурі в швидкому циклі. Посудомийна машина може знебарвити фільтр, але це не впливає на його продуктивність. Встановіть його на місце після повного висихання.

Коли замінювати активований вугільний фільтр?

Активований вугільний фільтр необхідно замінювати не рідше ніж кожні 4 місяці, або раніше, якщо ви часто користуєтеся витяжкою. Його не можна чистити або регенерувати. Насичений фільтр знижує ефективність поглинання запахів.

Який тип ламп використовувати для заміни освітлення?

Використовуйте виключно світлодіодні лампи потужністю до 3 Вт з цоколем E14. Перевірте точне посилання в інструкції (див. ILCOS D позиція '1d'). Перед заміною відключіть витяжку та переконайтеся, що лампи холодні.

Чи можна використовувати витяжку без жироуловлюючого фільтра?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки або жироуловлюючого фільтра. Це може призвести до пожежі або пошкодити двигун. Крім того, відсутність фільтра піддає внутрішні компоненти впливу жиру.

Що робити, якщо освітлення витяжки не працює?

Спочатку перевірте, чи правильно вставлені лампи в гнізда. Якщо проблема не зникає, зверніться до сервісного центру. Використовуйте лише рекомендовані лампи (LED 3W-E14).

Чи можуть діти користуватися витяжкою?

Цей пристрій можуть використовувати діти віком від 8 років під наглядом та після отримання інструкцій щодо правильного використання та небезпек. Діти не повинні гратися з пристроєм. Чищення та обслуговування не повинні виконуватися дітьми без нагляду.

Як зменшити вплив витяжки на навколишнє середовище?

Увімкніть витяжку на мінімальну швидкість під час приготування та залиште працювати на кілька хвилин після. Використовуйте прискорені швидкості лише при сильному виділенні диму. Регулярно замінюйте вугільний фільтр та очищуйте жировий фільтр для підтримки ефективності. Використовуйте витяжний канал максимального діаметру для оптимізації продуктивності та зменшення шуму.

Що робити у разі відключення електроенергії або надзвичайної ситуації?

Завжди відключайте витяжку перед будь-яким втручанням. У разі несправності не намагайтеся ремонтувати самостійно; зверніться до кваліфікованого фахівця або авторизованого сервісного центру. Не вмикайте витяжку через таймер або зовнішній пульт.

Як дізнатися, чи витяжка у версії витяжної або рециркуляційної?

Перегляньте схему встановлення в інструкції. Витяжна версія потребує витяжного каналу назовні. Версія з рециркуляцією використовує активований вугільний фільтр та рециркулює повітря в приміщенні. Перевірте наявність вугільного фільтра та відсутність зовнішнього каналу, щоб визначити конфігурацію.

ПОСІБНИК КОРИСТУВАЧА ERA PRF0194191 ELICA

UK Інструкція з монтажу і експлуатації

Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання..

Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

⚠️ Попередження по безпеці

Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

- Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.

- Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки.

- Діти повинні бути під контролем і не повинні гратися з пристроєм.

- Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

- Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

- Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в

будь якому випадку того, що вказується в інструкціях по обслуговуванню.

- Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

- Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

- Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника.

Використання відкритого полум'я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку.

Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії.

УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

- Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

- Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.

- Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.

- Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.

- Ніколи не використовувати витяжку без правильно встановленої решітки!

- Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.

- Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

- Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.

- У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

⚠️ УВАГА!

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.
• Не слід використовувати з програматором, таймером, окремим пультом керування або з будьяким іншим пристроєм, який приводиться в дію автоматично.

Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.

Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання

Витяжний ковпак спроектований для використання в

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65 cm, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити.

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

⚠️УВАГА!

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

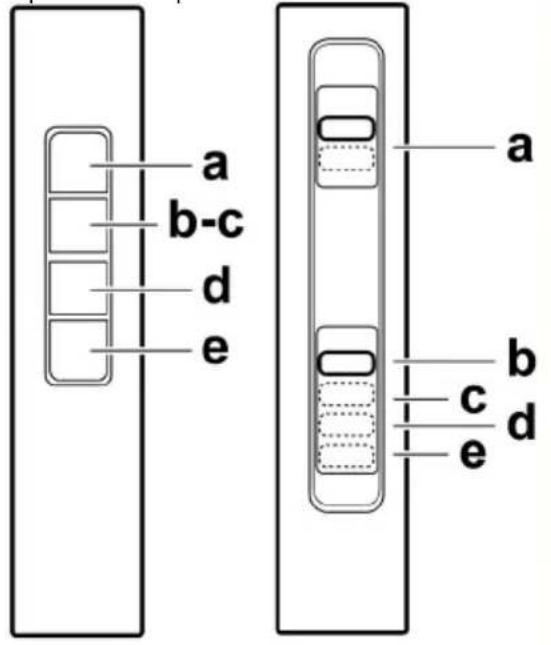

Функціонування

Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні.

a. ON/OFF світло
b. OFF двигуни
c. - d. - e. Потужність всмоктування мінімальна (с.), середня (d.), максимальна (e.).

Догляд

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ!

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ!

Фільтр затримки жирів

Мал. 1-7

Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом.

При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться.

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 5

Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці.

НЕ підлягає миттю чи поновленню.

Заміна Ламп

Мал.7Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

Зняти витяжну решітку, щоб мати доступ до порожнини підсвітки.

Замінити пошкоджену лампу.

Використовуйте світлодіодні лампи виключно макс. 3W-E14. Для більш детальної інформації див. додаток "ILCOS D" (позиція "1d").

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.

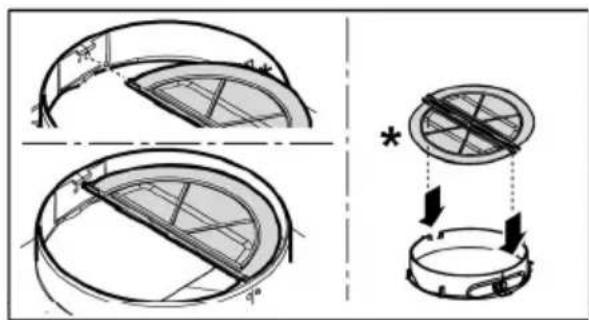

ТИЛЬКИ в деяких продуктах:

Як додатковий аксесуар в стандартній комплектації поставляється зворотний клапан для диму. Якщо умови установки потребують такий клапан (наприклад: відсутність захисту від випадкових протягів ззовні), вставте його в спеціальне гніздо всередині роз'єму воздуховипускного отвору перед установкою труби відведення диму.
