Elite 35 PRF0166641 - ас үй желдеткіші ELICA - Тегін пайдаланушы нұсқаулығы

Бренд	Elica
Модель	Elite 35 PRF0166641
Өнім түрі	Кіріктірілген ас үй сорғышы
Пайдалану нұсқасы	Сорғыш (сыртқа шығару) немесе сүзгіш (ішкі айналым)
Жылдамдықтар саны	4 (соның ішінде бір қарқынды жылдамдық)
Бақылау	Жарықдиодты дисплейі бар электронды түймелер
Жарықтандыру	Жарықдиодты
Таймер	Иә, бағдарламаланатын кешіктірілген тоқтату (жылдамдыққа байланысты 20/15/10/5 мин)
Май сүзгісі	Металл, ыдыс жуғышта жууға болады (кемінде айына бір рет тазалау керек)
Белсенді көмір сүзгісі	Қосымша (қайта өңдеу нұсқасы үшін), ең көбі 4 ай сайын ауыстырылуы керек
Ең төменгі қашықтық (электрлік пісіру)	43 см
Ең төменгі қашықтық (газ немесе аралас пісіру)	65 см
Орнату түрі	Шкафқа немесе басқа тірекке кіріктірілген
Май сүзгісіне күтім жасау	Ай сайын бейтарап жуғыш затпен, қолмен немесе ыдыс жуғышта тазалау
Көмір сүзгісін ауыстыру	Ең көбі 4 ай сайын (жууға болмайды, қалпына келтірілмейді)
Сүзгілердің толу көрсеткіші	Иә, түйме арқылы қалпына келтіру (көмір сүзгісі үшін қолмен қосу)
Қауіпсіздік стандарттары	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Қайта өңдеу	DEEE 2012/19/EC директивасына сәйкес

Жиі қойылатын сұрақтар - Elite 35 PRF0166641 ELICA

Май сүзгісін қалай тазалау керек?

Металл май сүзгісін кемінде айына бір рет тазалау керек. Бейтарап жуғыш затты қолданып, қолмен немесе төмен температурада ыдыс жуғышта (жылдам цикл) жуыңыз. Ыдыс жуғышта жуу түссізденуі мүмкін, бірақ сүзгілеу өнімділігі өзгеріссіз қалады.

Көмір сүзгісін қалай ауыстыру керек?

Белсенді көмір сүзгісі тек қайта өңдеу нұсқасында қолданылады. Оны жууға немесе қалпына келтіруге болмайды және оны ең көбі 4 ай сайын ауыстыру керек. Бөлшектеу үшін серіппелі ілмекті тартыңыз (нұсқаулықтағы 12-суретті қараңыз).

Сүзгінің толу көрсеткішін қалай қалпына келтіруге болады?

Сүзгіні тазалағаннан немесе ауыстырғаннан кейін, жарықдиодтар сөнгенше 2-түймеге (өшіру/жылдамдықты азайту) басыңыз. Көмір сүзгісі үшін көрсеткіш әдепкі бойынша өшірулі; оны қосу үшін 3 және 4 түймелерін L1 және L2 жарықдиодтары жыпылықтағанша басып тұрыңыз.

Таймерді қалай пайдалану керек?

Таймер сору жылдамдығының кешіктірілген тоқтауына мүмкіндік береді. ON/OFF Timer түймесін (2-түйме) басыңыз. Таңдалған жылдамдыққа байланысты тоқтату келесі уақыттан кейін болады: 20 мин (1-жылдамдық), 15 мин (2-жылдамдық), 10 мин (3-жылдамдық), 5 мин (қарқынды жылдамдық). Таймердің белсенді екенін көрсету үшін жылдамдықтың жарықдиоды жыпылықтайды.

Сорғыш пен пісіру үстелі арасындағы ең төменгі қашықтық қандай?

Ыдыс тірегі мен сорғыштың ең төменгі бөлігі арасындағы ең төменгі қашықтық электрлік плиталар үшін 43 см, газ немесе аралас плиталар үшін 65 см құрайды. Егер үлкенірек қашықтық көрсетілсе, әрқашан плита өндірушісінің нұсқауларын орындаңыз.

Сорғышты көмір сүзгісіз пайдалана аламын ба?

Иә, егер сорғышты сорғыш нұсқасында (сыртқа шығару) пайдалансаңыз. Көмір сүзгісі тек сүзгіш нұсқасында (ішкі айналым) қажет. Сорғыш нұсқасында көмір сүзгісі болса, оны алып тастаңыз.

Сорғыш нұсқасынан сүзгіш нұсқасына қалай ауыстыруға болады?

Сорғышты сүзгіш нұсқасында пайдалану үшін белсенді көмір сүзгісін (жиынтыққа кірмейді) орнату керек. Егер сорғыш онсыз жеткізілсе, оған тапсырыс беріп, іске қосар алдында орнатыңыз. Сорғыш нұсқасында көмір сүзгісін алып, қосылу фланеціне шығару құбырын жалғаңыз.

Жарықдиодты шамдарды қалай ауыстыру керек?

Жарықдиодты шамдарды пайдаланушы ауыстыра алмайды. Ақаулық жағдайында уәкілетті техникалық қолдау қызметіне хабарласыңыз. Сорғыш оңтайлы жарықтандыруды қамтамасыз ететін және дәстүрлі шамдарға қарағанда 10 есеге дейін ұзағырақ қызмет ететін жарықдиодты шамдармен жабдықталған.

Сорғыш жұмыс істемесе не істеу керек?

Алдымен электр айырының дұрыс жалғанғанын және бас ажыратқыштың өшірілмегенін тексеріңіз. Қоректену кернеуінің зауыттық белгідегіге сәйкес келетініне көз жеткізіңіз. Егер мәселе сақталса, білікті маманға немесе сатудан кейінгі қызметке хабарласыңыз.

Сорғыштың сыртқы бетін қалай тазалау керек?

Тек дымқыл шүберекті бейтарап сұйық жуғыш заттармен пайдаланыңыз. Ешқашан абразивті құралдарды, спиртті немесе агрессивті өнімдерді қолданбаңыз. Тазалау алдында әрқашан құрылғыны ажыратыңыз. Кез келген күтім жұмыстары кезінде жұмыс қолғаптарын киіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Elite 35 PRF0166641 ELICA

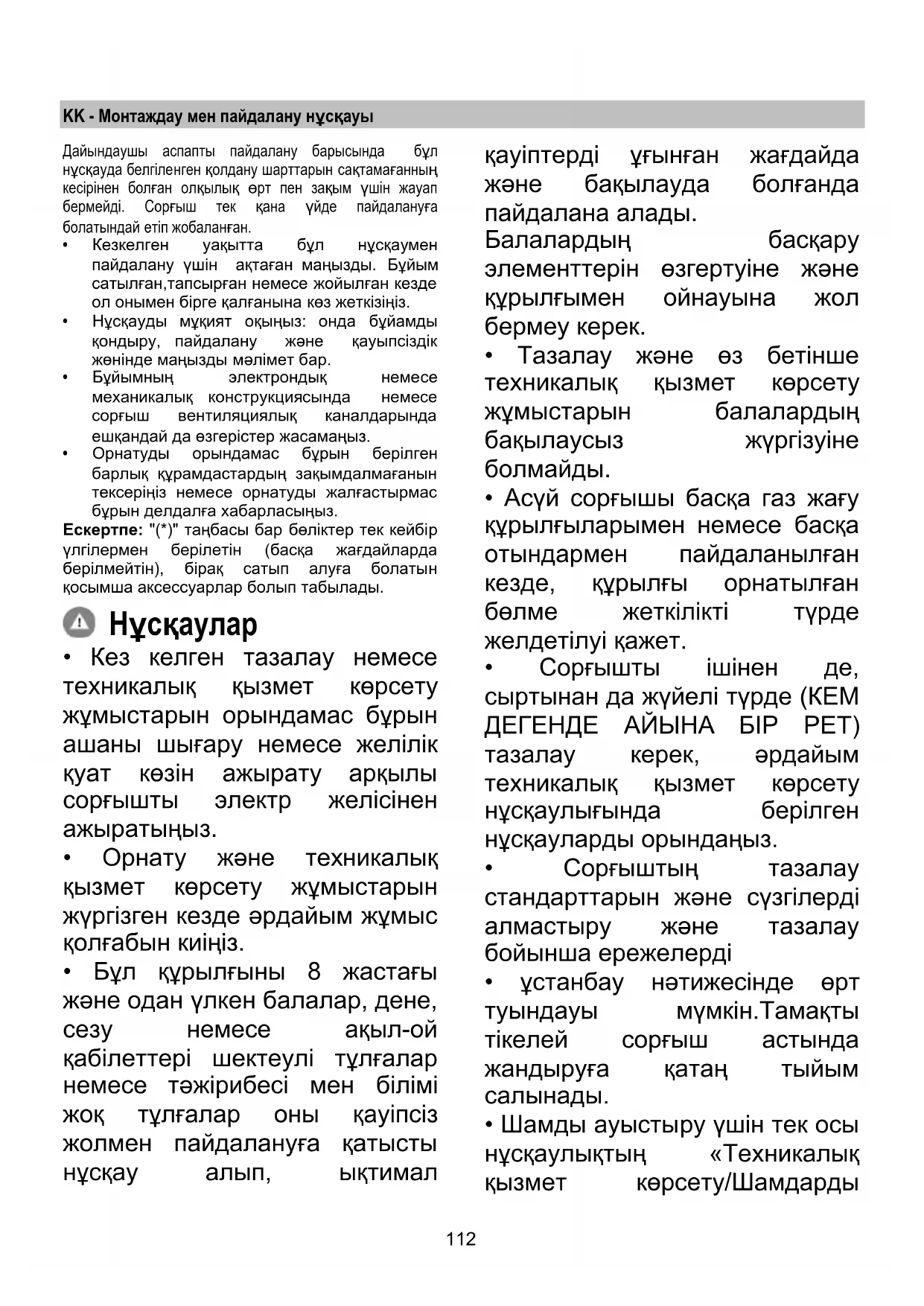

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уақытта бүл нұсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жөнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" танбасы бар бөліктер тек кейбір үлгілермен берілетін (баска жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
  • Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал

қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол berмеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.
- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.
- Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
- ۷станбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды

ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап құыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жөргілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

- Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.

- Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

- Күмэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ECKEPTY!

- Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.

- Бағдарламалаушымен, таймермен, бөлек

қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген әнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама күжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дукенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kayıncıздık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Онімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұскаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш кұбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек. Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

! Кажетті минималды ¥зындыктағы түтікті қолданыңыз.

! Барынша көп илімі бар түтікті қолданыңыз (илімнің максималды бұрышы: 90°).

! Түтіктің көлдененң кимасында түбегейлі өзгерістерді болдырманыз.

Ескерту! Егер сорғыш көмір сүзгімен жабдыкталса, оны алып тастаңыз.

Сүзу нүскасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен істерден тазартады.

Ескерту! Егер сорғыш көмір сүзгімен жабдықталмаса, тапсырыс беріп қолданудың алдында қондырыңыз.

Кондыру

Сорғыштың томенгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 43см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нүсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосулары

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Суыру калпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

Бекіту

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұскасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

Сузіндінің бүл типі аспалы шкафка немесе баска тірекке кіріктірілуі керек.

Пайдалану

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Баскару панелі

1. Жарыкты ON/OFF (ВКЛ./ВЫКЛ.)

2. Таймердің ON/OFF батырмасы: сорудың таңдалған жылдамдығын (қуатын) мерзімі узартылған сөндіру Сорудың жылдамдығы (қуаты) 1: 20 минут Сорудың жылдамдығы (қуаты) 2: 15 минут Сорудың жылдамдығы (қуаты) 3: 10 минут

3. OFF батырмасы / Сорудың жылдамдығын (қуатын) азайту

4. ON батырмасы / Сорудың жылдамдығын (қуатын) үлгайту

5. Дисплей, визуализация:

a. Сорудың жылдамдығы (қуаты): жарықдиодтар L1 – L2 – L3 - L4 (жыпылықтап тұратын) сорудың тандалған жылдамдығына (қуатына) байланысты іске қосылады.
Ескерту: жарыкдиод L4 – сорудың қарқынды жылдамдығы (қуаты) 5 минут ішінде жұмыс істейді, одан кейін сүзінді аралық жылдамдыққа ауысады
b. Таймер: тандалған жылдамдықтың жарықдиоды таймердің белсенді екендігін көрсету үшін жыпылықтап тұрады.
с.Майдан қорғаудан сүзгіштің қаныққандығы: жарықдиодтар L3 және L4 уақыттың қыска аралығымен кезеклен жыпылықтайды.
d. Белсендірілген көмірмен сүзгіштің қаныққандылығы: жарықдиодтар L3 және L4 уақыттың қысқа аралығымен біруақытта жыпылықтайды.

Сузгіштердін

каныккандылығының

сигнализациясын түсіріп тастау: сүзгіштерге техникалық қызмет көрсетуді орындау, одан кейін жарықдиод сөндірілгенше 2 батырмаға басу керек.

Ескерту: Белсендрілген көмірмен сүзгіштің қаныққандылығы әдетте деактивацияланған, оны сүзіндінің сүзетін үлгісі (орнатылған көмір сүзгішімен) пайдаланылған кезде ғана активациялау керек.

Ол үшін келесі әрекеттерді орынданыз:

- сүзіндіні сөндіріңіз - жарықдиодтар L1 және L2 біруақытта жыпылықтамағанша, 3 және 4 батырмаларын біруақытта басылған күйде ұстап түру керек.

Функцияны деактивациялау үшін операцияны қайталау керек, бул жағдайда тек жарықдиод L1 ғана қыска жыпылықтайды.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.

ПАЙДАЛАНБАНЫЗ! Абразиялық коспасы бар

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

Ас пісірген кезде жарамсыз ністі устан қалады.

Көмірлі фильтрдің қанығуы ұзак пайдалану мерзімінің қыска немесе ұзак өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууга болмайды және де регенерецияға жарамсыз.

12-cypet

Шам ауыстыру

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Жарык диодтары оңтайлы жарыкты, әдеттегі шамдардан 10 есе артык ұзактыкты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.
