Mark	Elica
Mudel	Elite 35 PRF0166641
Toote tüüp	Sisseehitatud köögikubu
Kasutusversioon	Imemine (väljatõmme) või filtreerimine (siseõhu ringlus)
Kiiruste arv	4 (sh intensiivne kiirus)
Juhtimine	Elektroonilised nupud LED-ekraaniga
Valgustus	LED
Taimer	Jah, programmeeritav viitväljalülitus (20/15/10/5 min olenevalt kiirusest)
Rasvafilter	Metallist, nõudepesumasinas pestav (puhastada vähemalt kord kuus)
Aktiivsöefilter	Valikuline (ringlusversiooni jaoks), vahetada maksimaalselt iga 4 kuu järel
Minimaalne kaugus (elektripliit)	43 cm
Minimaalne kaugus (gaasi- või segapliit)	65 cm
Paigalduse tüüp	Sisseehitatud kappi või muusse alusesse
Rasvafiltri hooldus	Igakuine puhastus neutraalse pesuvahendiga, käsitsi või nõudepesumasinas
Aktiivsöefiltri vahetamine	Maksimaalselt iga 4 kuu järel (mittepuhastatav, mitte taastatav)
Filtri küllastumise indikaator	Jah, nullimine nupuga (aktiivsöefiltri puhul käsitsi aktiveerimine)
Ohutusstandardid	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Ringlussevõtt	Vastavuses DEEE direktiiviga 2012/19/EÜ

Korduma kippuvad küsimused - Elite 35 PRF0166641 ELICA

Kuidas puhastada rasvafiltrit?

Metallist rasvafilter tuleb puhastada vähemalt kord kuus. Kasutage neutraalset pesuvahendit ja peske seda käsitsi või nõudepesumasinas madalal temperatuuril (kiirprogramm). Nõudepesumasinas pesemine võib põhjustada värvimuutust, kuid filtreerimisvõime jääb samaks.

Kuidas vahetada aktiivsöefiltrit?

Aktiivsöefiltrit kasutatakse ainult ringlusversioonis. Seda ei saa puhastada ega taastada ja see tuleb vahetada maksimaalselt iga 4 kuu järel. Eemaldamiseks tõmmake vedruga lahtihaakimise käepidet (vt juhendi joonis 12).

Kuidas nullida filtri küllastumise indikaatorit?

Pärast filtri puhastamist või vahetamist vajutage nuppu 2 (OFF/kiiruse vähendamine), kuni LED-id kustuvad. Aktiivsöefiltri puhul on indikaator vaikimisi välja lülitatud; aktiveerige see, hoides nuppe 3 ja 4 all, kuni LED-id L1 ja L2 vilguvad.

Kuidas kasutada taimerit?

Taimer võimaldab imemiskiiruse viitväljalülitust. Vajutage ON/OFF Timer nuppu (nupp 2). Sõltuvalt valitud kiirusest toimub väljalülitus pärast: 20 min (kiirus 1), 15 min (kiirus 2), 10 min (kiirus 3), 5 min (intensiivkiirus). Kiiruse LED vilgub, näidates, et taimer on aktiivne.

Mis on minimaalne kaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne kaugus nõude aluse ja õhupuhasti madalaima osa vahel on 43 cm elektripliitide puhul ja 65 cm gaasi- või segapliitide puhul. Järgige alati pliidi tootja juhiseid, kui on määratud suurem kaugus.

Kas ma võin õhupuhastit kasutada ilma aktiivsöefiltrita?

Jah, kui kasutate õhupuhastit imemisversioonis (väljatõmme). Aktiivsöefilter on vajalik ainult filtreerimisversioonis (siseõhu ringlus). Veenduge, et eemaldate aktiivsöefiltri, kui see on imemisversioonis olemas.

Kuidas lülituda imemisversioonilt filtreerimisversioonile?

Õhupuhasti kasutamiseks filtreerimisversioonis peate paigaldama aktiivsöefiltri (ei kuulu komplekti). Kui õhupuhasti tarnitakse ilma, tellige see ja paigaldage enne kasutuselevõttu. Imemisversioonis eemaldage aktiivsöefilter ja ühendage väljatõmbe toru ühendusäärikuga.

Kuidas vahetada LED-pirne?

LED-pirne ei saa kasutaja ise vahetada. Rikke korral võtke ühendust volitatud tehnilise toe teenindusega. Õhupuhasti on varustatud LED-idega, mis pakuvad optimaalset valgustust ja kuni 10 korda pikemat eluiga kui traditsioonilised lambid.

Mida teha, kui õhupuhasti ei tööta?

Kontrollige esmalt, et toitepistik on korralikult ühendatud ja et pealüliti pole välja lülitatud. Veenduge, et toitepinge vastab andmesildil olevale. Kui probleem püsib, võtke ühendust pädeva spetsialisti või müügijärgse teenindusega.

Kuidas puhastada õhupuhasti välispinda?

Kasutage ainult niisket lappi neutraalsete vedelate pesuvahenditega. Ärge kunagi kasutage abrasiivseid vahendeid, alkoholi ega agressiivseid tooteid. Enne puhastamist ühendage seade alati vooluvõrgust. Kandke hooldustööde ajal töökindaid.

KASUTUSJUHEND Elite 35 PRF0166641 ELICA

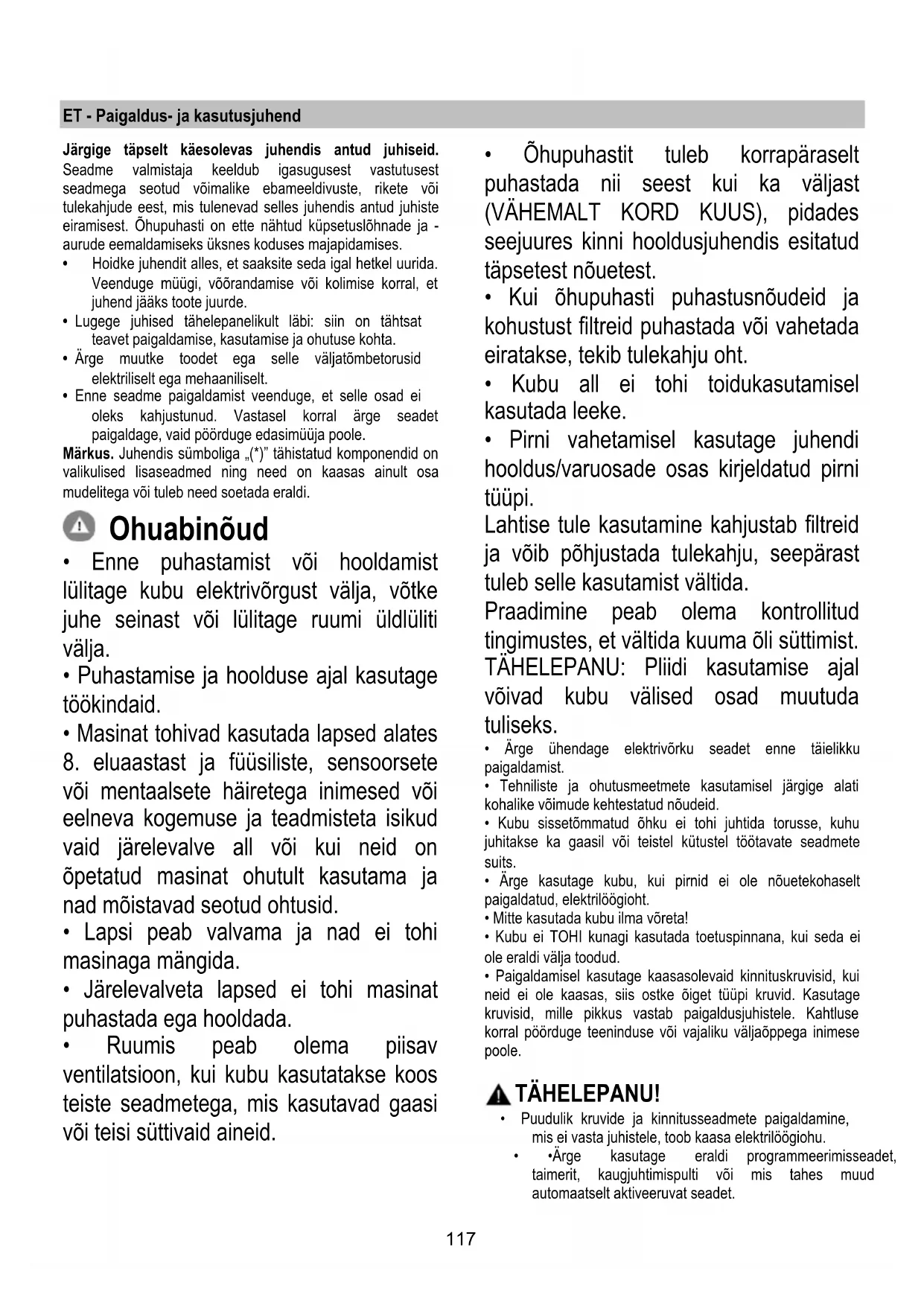

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
• Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Årge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Juhendis sümboliga „(*)“ tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid onõpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

• Ôhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

• Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.
• Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist.

TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.
• Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.
• Ärge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.
• Mitte kasutada kubu ilma võreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EC (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol — tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

- Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida töhusus ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Õhu väljatõmbega versioon

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

⚠ TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

⚠ TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).

! Vältige toru ristlõike olulist muutumist.

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada

Filtersüsteem

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 43cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

⚠ TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.

Seda tüüpi õhupuhasti tuleb paigutada seinakapi vms sisse.

Töötamine

Tulede ja tömbemootori sisselülitamiseks kasutada öhupuhasti eesküljel olevaid lüliteid.

Juhtpaneel

1. Nupp lamp SEES/VÄLJAS
2. Nupp taimer SEES/VÄLAS: valitud tömbekiruse (-võimsuse) viivitusega väljalülitamine:

tõmbekiirus (-võimsus) 1: 20 minutit

tõmbekiirus (-võimsus) 2: 15 minutit

tõmbekiirus (-võimsus) 3: 10 minutit

intensiivne tömbekiirus (-võimsus): 5 minutit

1. Nupp VÄLJAS / tömbekiiiruse (-võimsuse) vähendamine
2. Nupp SEES / tömbekiruse (-võimsuse) suurendamine
3. Näidik, kuvab:

a) tömbekiirus (-võimsus): märgutuled L1 – L2 – L3 – L4 (vilguvad) süttivad vastavalt valitud tömbekiirusele (-võimsusele).

Märkus: märgutuli L4 – intensiivne tömbekiirus (-võimsus) toimib umbes viis minutit ning seejärel lülitub öhupuhasti keskmisele kiirusele;

b) taimer: valitud tömbekiruse märgutuli vilgub, mi näitab, et taimer on aktiivne;
c) rasvafilter on küllastunud: märgutuled L3 ja L4 vilguvad vaheldumisi lühikeste ajavahemike järel.
d) söefiltri küllastumine: märgutuled L3 ja L4 vilguvad üheaegselt lühikeste ajavahemike järel.

Filtrite küllastumise märguande lähtestamine: teostage filtrite hooldus ning seejärel vajutage nuppu 2, kuni märgutuli kustub.

Märkus: söefiltri küllastumise märguanne ei ole tavaliselt aktiivne ning aktiveeritakse üksnes siis, kui öhupuhastit kasutatakse filterrežiimis (paigaldatud söefiltriga).

Sellisel juhul toimige järgmiselt:

- lülitage öhupuhasti välja

- vajutage üheaegselt nuppe 3 ja 4, kuni märgutuled L1 ja L2 korraks vilguvad.

Inaktiveerimiseks korrake toimingut, kuid sel juhul vilgub korraks üksnes märgutuli L1.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 3-12

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tömmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Joonis 12

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
