Elite 35 PRF0166641 - Köksfläkt ELICA - Gratis bruksanvisning och manual

Märke	Elica
Modell	Elite 35 PRF0166641
Produkttyp	Inbyggd köksfläkt
Användningsversion	Sugande (utvändig evakuering) eller filtrerande (invändig återcirkulation)
Antal hastigheter	4 (varav en intensiv hastighet)
Kontroll	Elektroniska knappar med LED-display
Belysning	LED
Timer	Ja, programmerbar fördröjd avstängning (20/15/10/5 min beroende på hastighet)
Fettfilter	Metalliskt, diskmaskinsäkert (rengör minst en gång i månaden)
Aktivt kolfilter	Valfritt (för återcirkulationsversion), byt ut max var fjärde månad
Minsta avstånd (elektrisk spis)	43 cm
Minsta avstånd (gasspis eller blandad)	65 cm
Installationstyp	Inbyggd i ett skåp eller annan stöd
Underhåll av fettfilter	Månatlig rengöring med neutralt rengöringsmedel, för hand eller i diskmaskin
Byte av kolfilter	Högst var fjärde månad (inte tvättbart, inte regenererbart)
Indikator för filtermättnad	Ja, nollställning med knapp (för kolfilter, manuell aktivering)
Säkerhetsnormer	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Återvinning	Överensstämmer med WEEE-direktivet 2012/19/EC

Vanliga frågor - Elite 35 PRF0166641 ELICA

Hur rengör man fettfiltret?

Det metalliska fettfiltret ska rengöras minst en gång i månaden. Använd ett neutralt rengöringsmedel och tvätta det för hand eller i diskmaskin på låg temperatur (snabbt program). Diskmaskintvätt kan orsaka missfärgning, men filtreringsprestandan förblir oförändrad.

Hur byter man kolfiltret?

Det aktiva kolfiltret används endast i återcirkulationsversion. Det kan inte rengöras eller regenereras och måste bytas ut högst var fjärde månad. För att demontera, dra i den fjäderbelastade avlösningshandtaget (se figur 12 i bruksanvisningen).

Hur nollställer man indikatorn för filtermättnad?

Efter rengöring eller byte av filter, tryck på knapp 2 (AV/minska hastighet) tills LED-lamporna slocknar. För kolfilter är indikatorn som standard avaktiverad; aktivera den genom att hålla knappar 3 och 4 intryckta tills LED-lamporna L1 och L2 blinkar.

Hur använder man timern?

Timern möjliggör fördröjd avstängning av sugkraften. Tryck på ON/OFF Timer-knappen (knapp 2). Beroende på vald hastighet stängs den av efter: 20 min (hastighet 1), 15 min (hastighet 2), 10 min (hastighet 3), 5 min (intensiv hastighet). LED-lampan för hastigheten blinkar för att visa att timern är aktiv.

Vad är minsta avstånd mellan fläkten och spisen?

Minsta avstånd mellan behållarens stöd och fläktens lägsta del är 43 cm för elektriska spisar och 65 cm för gasspisar eller blandade spisar. Följ alltid spistillverkarens instruktioner om ett större avstånd anges.

Kan jag använda fläkten utan kolfilter?

Ja, om du använder fläkten i sugande version (utvändig evakuering). Kolfiltret behövs endast i filtrerande version (invändig återcirkulation). Se till att ta bort kolfiltret om det finns i sugande version.

Hur byter man från sugande till filtrerande version?

För att använda fläkten i filtrerande version måste du installera ett aktivt kolfilter (medföljer inte). Om fläkten levereras utan, beställ det och montera det före drifttagning. I sugande version, ta bort kolfiltret och anslut en avluftskanal till anslutningsflänsen.

Hur byter man LED-lamporna?

LED-lamporna kan inte bytas av användaren. Vid fel, kontakta godkänd teknisk support. Fläkten är utrustad med LED som ger optimal belysning och en livslängd upp till 10 gånger längre än traditionella lampor.

Vad gör jag om fläkten inte fungerar?

Kontrollera först att elkontakten är ordentligt ansluten och att huvudströmbrytaren inte är avstängd. Se till att matningsspänningen överensstämmer med märkskylten. Om problemet kvarstår, kontakta en kvalificerad fackman eller kundservice.

Hur rengör man fläktens utsida?

Använd endast en fuktig trasa med neutrala flytande rengöringsmedel. Använd aldrig slipande verktyg, alkohol eller aggressiva produkter. Koppla alltid bort apparaten före rengöring. Använd arbetshandskar vid underhållsarbete.

BRUKSANVISNING Elite 35 PRF0166641 ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Obs: Komponenter som är märkta med symbolen (*)" är särkilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.

Varningsföreskrifter

- Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

- Använd alltid skyddshandskar vid installation och underhållsingrepp.

- Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

- Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

- Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

- Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas

och andra typer av bränsle.

• Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.
• Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

• Anslut inte apparaten till elnätet innan installationen är helt slutförd.
• Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.
• Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.
• Fläkten får aldrig användas utan att gallret är korrekt monterat!
• Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

▲ WARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Frånluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

⚠️ WARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

⚠️ WARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

! Använd ett så kort rör som möjligt.

! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90°).

! Undvik stora skillnader i rörets tvärsnittsarea.

Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.

Filtrerande version

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas och monteras innan fläkten kan sättas i bruk.

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 43cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

▲ VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Fläkten är försedd med en speciell elkabel, kontakta därför vårt tekniska servicekontor i det kabeln skadats.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.

Denna typ av fläkt skall vara infälld i ett köksskåp eller annan typ av stödstruktur.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

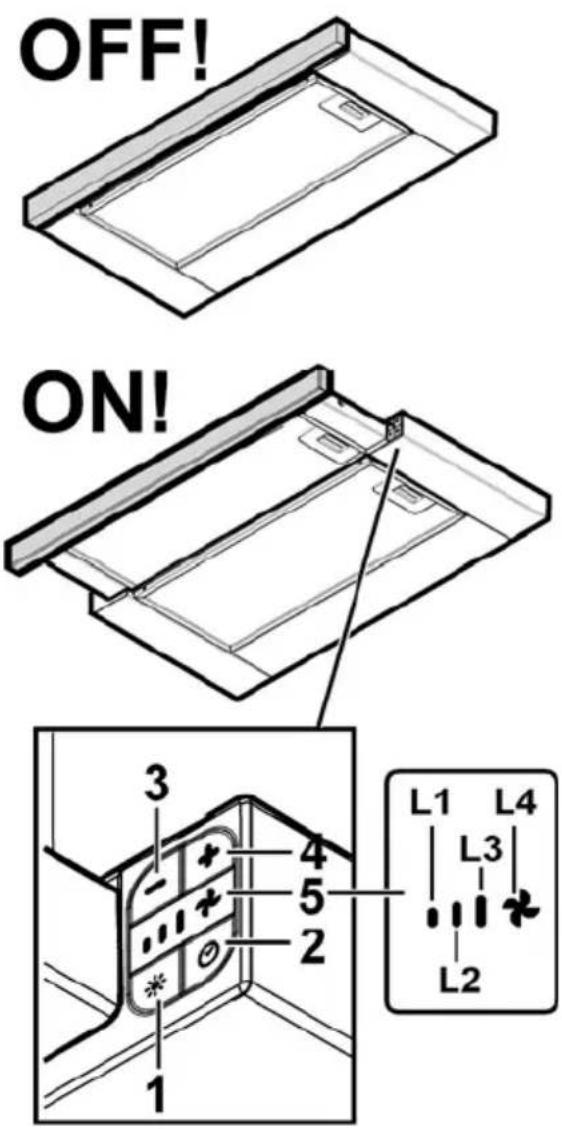

Kontrollpanel

1. ON/OFF-tangent belysning
2. ON/OFF-tangent Timer: denna senareläg avstängningen av den valda hastigheten (effekten): Utsugningshastighet (effekt) 1: 20 minuter Utsugningshastighet (effekt) 2: 15 minuter Utsugningshastighet (effekt) 3: 10 minuter Intensiv utsugningshastighet (effekt): 5 minuter
3. OFF-tangent / sänker utsugningshastigheten (effekten)
4. ON-tangent/ höjer utsugningshastigheten (effekten)
5. Display, visualiserar:

a. Utsugningshastighet (effekt): lysdioderna L1 – L2

- L3 - L4 (blinkande) tänds beroende på den valda utsugningshastigheten (effekten).

OBS: lysdioden L4 - den intensiva

utsugningshastigheten (effekten) fungerar under 5 minuter varefter fläkten ställer om till mellanhastigheten.

b. Timer: lysdioden för den valda hastigheten blinkar vilket indikerar att Timern är aktiverad.
c. Fettfiltrets mättnad: lysdioderna L3 och L4 blinkar växelvis med tät frekvens.
d. Det aktiva kolfiltrets mättnad : lysdioderna L3 och L4 blinkar samtidigt med tät frekvens.

Återställning av signalen för filtrens mättnad:

utför underhållet av filtren och tryck därefter ner tangenten 2 tills lysdioderna slocknar.

OBS: Signalen för det aktiva konflikters mättnad är vanligtvis avaktiverad och skall aktiveras endast i det fall fläkten används som filterversion (med installerat kolfilter).

Gör i detta syfte på följande sätt:

- stäng av fläkten - håll tangenterna 3 och 4 nedtryckta samtidigt tills lysdioderna L1 och L2 blinkar under en kort tid.

För att avaktivera signalen upprepas förfarandet, endast lysdioden L1 blinkar under en kort tid.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 3-12

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Fig. 12

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.
