Elite 35 PRF0166641 - Virtuves nosūcējs ELICA - Bezmaksas lietošanas instrukcija

Zīmols	Elica
Modelis	Elite 35 PRF0166641
Produkta veids	Iebūvējama virtuves tvaika nosūcējs
Lietošanas versija	Izplūdes (ārējā izvade) vai filtrējošā (iekšējā recirkulācija)
Ātrumu skaits	4 (ieskaitot intensīvo ātrumu)
Vadība	Elektroniskās pogas ar LED displeju
Apgaismojums	LED
Taimeris	Jā, programmējama aizkavēta izslēgšana (20/15/10/5 min atkarībā no ātruma)
Tauku filtrs	Metālisks, mazgājams trauku mazgājamajā mašīnā (jātīra vismaz reizi mēnesī)
Aktivētās ogles filtrs	Neobligāts (recirkulācijas versijai), jāmaina ne vēlāk kā ik pēc 4 mēnešiem
Minimālais attālums (elektriskā plīts)	43 cm
Minimālais attālums (gāzes vai kombinētā plīts)	65 cm
Uzstādīšanas veids	Iebūvēta mēbelē vai citā pamatnē
Tauku filtra apkope	Ikmēneša tīrīšana ar neitrālu mazgāšanas līdzekli, manuāli vai trauku mazgājamajā mašīnā
Ogles filtra nomaiņa	Ne vēlāk kā ik pēc 4 mēnešiem (nav tīrāms, nav reģenerējams)
Filtru piesātinājuma indikators	Jā, atiestatīšana ar pogu (ogles filtram manuāla aktivizēšana)
Drošības standarti	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Pārstrāde	Atbilst WEEE direktīvai 2012/19/ES

Bieži uzdotie jautājumi - Elite 35 PRF0166641 ELICA

Kā tīrīt tauku filtru?

Metāliskais tauku filtrs jātīra vismaz reizi mēnesī. Izmantojiet neitrālu mazgāšanas līdzekli un mazgājiet to manuāli vai trauku mazgājamajā mašīnā zemā temperatūrā (īsais cikls). Mazgāšana trauku mazgājamajā mašīnā var izraisīt krāsas maiņu, bet filtrēšanas veiktspēja paliek nemainīga.

Kā nomainīt ogles filtru?

Aktivētās ogles filtrs tiek izmantots tikai recirkulācijas versijā. To nevar tīrīt vai reģenerēt, un tas jāmaina ne vēlāk kā ik pēc 4 mēnešiem. Lai izņemtu, pavelciet atsperes atbrīvošanas rokturi (skat. attēlu 12 lietošanas instrukcijā).

Kā atiestatīt filtra piesātinājuma indikatoru?

Pēc filtra tīrīšanas vai nomaiņas nospiediet pogu 2 (IZSL./ātruma samazināšana), līdz LED nodziest. Ogles filtram indikators pēc noklusējuma ir izslēgts; ieslēdziet to, turot nospiestas pogas 3 un 4, līdz LED L1 un L2 mirgo.

Kā izmantot taimeri?

Taimeris ļauj aizkavēt sūkšanas ātruma izslēgšanu. Nospiediet pogu ON/OFF Timer (poga 2). Atkarībā no izvēlētā ātruma izslēgšana notiek pēc: 20 min (1. ātrums), 15 min (2. ātrums), 10 min (3. ātrums), 5 min (intensīvais ātrums). Ātruma LED mirgo, norādot, ka taimeris ir aktīvs.

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums starp trauku balstu un tvaika nosūcēja zemāko daļu ir 43 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm. Vienmēr ievērojiet plīts ražotāja norādījumus, ja ir noteikts lielāks attālums.

Vai es varu izmantot tvaika nosūcēju bez ogles filtra?

Jā, ja izmantojat tvaika nosūcēju izplūdes versijā (ārējā izvade). Ogles filtrs ir nepieciešams tikai filtrējošajā versijā (iekšējā recirkulācija). Pārliecinieties, ka izplūdes versijā esat noņēmis ogles filtru, ja tas ir uzstādīts.

Kā pārslēgties no izplūdes versijas uz filtrējošo versiju?

Lai izmantotu tvaika nosūcēju filtrējošajā versijā, jāuzstāda aktivētās ogles filtrs (nav iekļauts komplektā). Ja tvaika nosūcējs ir piegādāts bez tā, pasūtiet to un uzstādiet pirms ekspluatācijas. Izplūdes versijā noņemiet ogles filtru un pievienojiet izplūdes cauruli savienojuma atlokam.

Kā nomainīt LED spuldzes?

LED spuldzes nevar nomainīt lietotājs. Bojājuma gadījumā sazinieties ar pilnvarotu tehniskā atbalsta dienestu. Tvaika nosūcējs ir aprīkots ar LED, kas nodrošina optimālu apgaismojumu un kalpošanas laiku līdz pat 10 reizēm ilgāk nekā tradicionālās spuldzes.

Ko darīt, ja tvaika nosūcējs nedarbojas?

Vispirms pārbaudiet, vai elektriskais spraudnis ir pareizi ieslēgts un vai galvenais slēdzis nav izslēgts. Pārliecinieties, ka barošanas spriegums atbilst datu plāksnītē norādītajam. Ja problēma turpinās, sazinieties ar kvalificētu speciālistu vai klientu apkalpošanas dienestu.

Kā tīrīt tvaika nosūcēja ārpusi?

Izmantojiet tikai mitru drānu ar neitrāliem šķidrajiem mazgāšanas līdzekļiem. Nekad neizmantojiet abrazīvus instrumentus, spirtu vai agresīvus produktus. Pirms tīrīšanas vienmēr atvienojiet ierīci. Apkopes darbiem valkājiet darba cimdus.

LIETOŠANAS INSTRUKCIJA Elite 35 PRF0166641 ELICA

LV lerīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

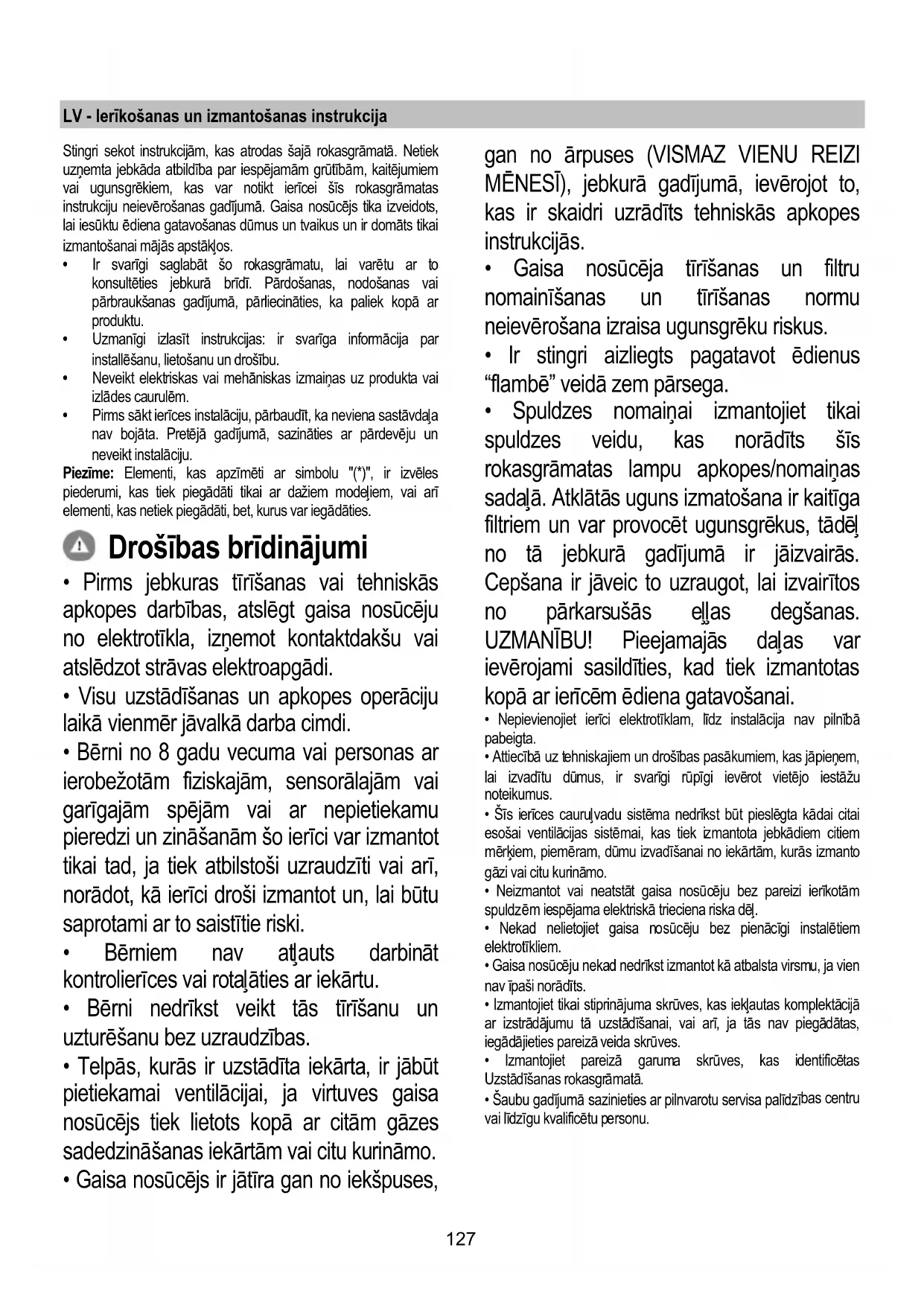

LV - lerīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus un ir domāts tikai izmantošanai mājās apstāklos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā, pārliecināties, ka paliek kopā ar produktu.
• Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par installēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izlādes caurulēm.
• Pirms säkt ierīces instalāciju, pārbaudīt, ka neviena sastāvdala nav bojāta. Pretējā gadījumā, sazināties ar pārdevēju un neveikt instalāciju.

Piezīme: Elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet, kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo.
  • Gaisa nosūcējs ir jātīra gan no iekšpuses,

gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā, ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās.

• Gaisa nosūcēja tīrīšanas un filtru nomainīšanas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātās uguns izmatošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās ellas degšanas. UZMANĪBU! Pieejamajās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

- Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.

- Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.

- Šīs ierīces caurulvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadišanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.

- Neizmantot vai neatstāt gaisa nosūoēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēl.

- Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.

- Gaisa nosūcēju nekad nedrikst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.

- Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.

- Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.

- Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

⚠ UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriskā apdraudējuma risku.
• Nelietojiet kopā ar atsevišku programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols ☐ uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. leslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

lesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piefiksēts pie atloksavienojuma.

UZMANĪBU!

Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas.

Izvadišanas curule diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir oglu filtri, tiem ir jābūt nonemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

! Izmantot garu cauruli, pēc iespējas mazāku.

! Izmantot cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais lenķis: 90°).

! Izvairīties no curules diametra straujām izmainām.

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt nonemtam

Filtrējošā versija

lesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo oglu pamata.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtitam un ierikotam pirms izmantošanas.

lerīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 43cm elektriskās plīts gadījumā un 65cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas lll nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANIBU!

pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudīt tā pareizu darbošanos, vienmēr pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojašanās gadījumā, pieprasīt to tehniskās apskalpošanas servisam.

lerīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakal, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā.
• Pärbaudīt vai gaisa nosūcējā nav (transportēšanas dēl) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja tipam ir jābūt ievietotam plauktā vai citā balstā.

Darbošanās

izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai ieslēgtu gaismas un iesūkšanas motoru.

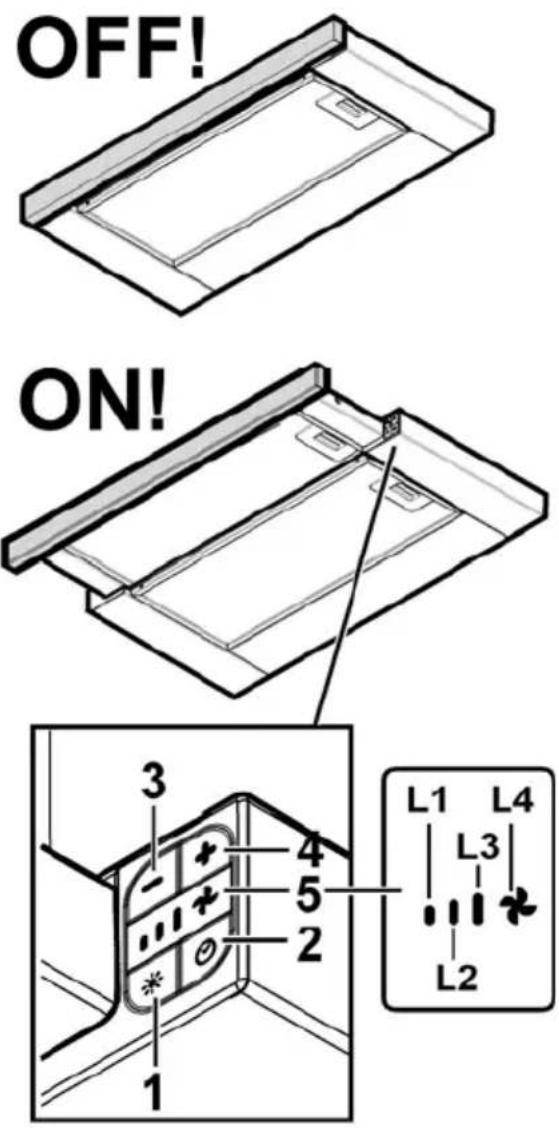

Komandu panelis

1. Gaismas ON/OFF tausts

2. Taimera ON/OFF tausts: izvēlētās iesūkšanas ātruma (jaudas) iekavētā izslēgšanās:

1.iesūkšanas ātrums (jauda): 20 minūtes 2.iesūkšanas ātrums (jauda):: 15 minūtes 3.iesūkšanas ātrums (jauda):: 10 minūtes Intensīvās iesūkšanas ātrums (jauda): 5 minūtes

1. Tausts OFF / lesūkšanas ātruma (jaudas) pazemināšana

2. Tausts ON / lesūkšanas ātruma (jaudas) paaugstināšana

3. Displejs uzrāda:

a. lesūkšanas ātrums (jauda): LED L1 – L2 – L3 - L4 (mirguło) iedegas atkarībā no izvēlētā iesūkšanas ātruma (jaudas).

Piezīme: LED L4 – intensīvās iesūkšanas ātrums (jauda) darbojas aptuveni 5 minūtes, pēc kā gaisa nosūcējs uzstāda vidus ātrumu.

b. Taimeris: Izvēlētā ātruma LED mirguło, lai uzrādītu, ka taimeris ir aktīvs.

c. Prettauku filtra piesātināšanās: LED L3 un L4 mirgulo pēc kārtas ar īsu laika intervālu.

d. Aktīvo oglu filtra piesātināšanās: LED L3 un L4 mirguļo vienlaicīqi ar īsu laika intervālu.

Filtru piesātināšanās paziņojuma iestatišana un nulli: veikt filtru tehnisko apkopi, pēc kā ir jāpiespiež tausts 2 līdz LED izslēgšanai.

Piezime: Aktivo oglu filtra piesātināšanās, parasti, ir atslēgta un tā tiek aktivēta tikai, ja gaisa nosūcējs tiek izmantots versijā ar filtru (ar instalētu ogles filtru).

Šādam mērķim ir jārīkojas sekojošā veidā:

- izslēgt gaisa nosūcēju

- vienlaicīgi turēt piespiestus taustus 3 un 4, līdz ko LED L1 un L2 mirgulos īsu brīdi.

Lai atslēgtu, ir jāatkārto operācija, tikai LED L1 mirguļos īsu brīdi.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT

TİRİŞANAI RİKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Att. 3-12

Notur tauku daliņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var klūt nespodras, bet jebkurā gadījumā to spējas nemainās

Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Notur nepatikamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

Attëls 12

Spuldžu nomainišana

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ľauj ietaupīt 90% elektriskās energijas.

Nomainišanai griezties uz tehniskās apkalpošanas servisu.
