Merk	Elica
Model	Elite 35 PRF0166641
Producttype	Inbouw afzuigkap
Gebruiksversie	Afvoerend (buitenafvoer) of recirculerend (binnenrecirculatie)
Aantal snelheden	4 (waarvan een intensieve stand)
Bediening	Elektronische knoppen met LED-display
Verlichting	LED
Timer	Ja, programmeerbare uitschakelvertraging (20/15/10/5 min afhankelijk van snelheid)
Vetfilter	Metalen, vaatwasmachinebestendig (minstens eenmaal per maand reinigen)
Actief koolstoffilter	Optioneel (voor recirculatieversie), maximaal elke 4 maanden vervangen
Minimale afstand (elektrisch koken)	43 cm
Minimale afstand (gas of gemengd koken)	65 cm
Installatietype	Ingebouwd in een kast of andere ondersteuning
Onderhoud vetfilter	Maandelijkse reiniging met neutraal schoonmaakmiddel, met de hand of in de vaatwasser
Vervanging koolstoffilter	Maximaal elke 4 maanden (niet reinigbaar, niet te regenereren)
Indicator filterverzadiging	Ja, reset via knop (voor koolstoffilter, handmatige activering)
Veiligheidsnormen	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Recyclen	Conform aan de AEEA-richtlijn 2012/19/EG

Veelgestelde vragen - Elite 35 PRF0166641 ELICA

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet minstens eenmaal per maand worden gereinigd. Gebruik een neutraal schoonmaakmiddel en was het met de hand of in de vaatwasser op lage temperatuur (korte cyclus). Wassen in de vaatwasser kan verkleuring veroorzaken, maar de filterprestaties blijven onveranderd.

Hoe vervang ik het koolstoffilter?

Het actieve koolstoffilter wordt alleen gebruikt in de recirculatieversie. Het kan niet worden gereinigd of geregenereerd en moet maximaal elke 4 maanden worden vervangen. Om het te demonteren, trekt u aan de veerontgrendelingshendel (zie figuur 12 van de handleiding).

Hoe reset ik de filterverzadigingsindicator?

Nadat u het filter hebt gereinigd of vervangen, drukt u op knop 2 (UIT/snelheid verlagen) tot de LED's uitgaan. Voor het koolstoffilter is de indicator standaard uitgeschakeld; schakel hem in door knoppen 3 en 4 ingedrukt te houden tot de LED's L1 en L2 knipperen.

Hoe gebruik ik de timer?

De timer zorgt voor een vertraagde uitschakeling van de afzuigsnelheid. Druk op de ON/OFF Timer-knop (knop 2). Afhankelijk van de geselecteerde snelheid stopt de motor na: 20 min (snelheid 1), 15 min (snelheid 2), 10 min (snelheid 3), 5 min (intensieve stand). De LED van de snelheid knippert om aan te geven dat de timer actief is.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen de ondersteuning van de pannen en het laagste punt van de afzuigkap is 43 cm voor elektrische fornuizen en 65 cm voor gas- of mengfornuizen. Houd altijd de instructies van de fabrikant van het fornuis aan als een grotere afstand wordt voorgeschreven.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, als u de afzuigkap in de afvoerversie (buitenafvoer) gebruikt. Het koolstoffilter is alleen nodig in de recirculatieversie (binnenrecirculatie). Zorg ervoor dat u het koolstoffilter verwijdert als het aanwezig is in de afvoerversie.

Hoe schakel ik van afvoerversie naar recirculatieversie?

Om de afzuigkap in de recirculatieversie te gebruiken, moet u een actief koolstoffilter installeren (niet meegeleverd). Als de afzuigkap zonder wordt geleverd, bestel deze dan en monteer hem voor ingebruikname. In de afvoerversie verwijdert u het koolstoffilter en sluit u een afvoerkanaal aan op de aansluitflens.

Hoe vervang ik de LED-lampen?

De LED-lampen kunnen niet door de gebruiker worden vervangen. Neem bij een storing contact op met de erkende technische dienst. De afzuigkap is voorzien van LED's die een optimale verlichting bieden en een levensduur tot 10 keer langer dan traditionele lampen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst of de stekker goed is aangesloten en de hoofdschakelaar niet is uitgeschakeld. Zorg ervoor dat de voedingsspanning overeenkomt met die op het typeplaatje. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde professional of de klantenservice.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik uitsluitend een vochtige doek met neutrale vloeibare schoonmaakmiddelen. Gebruik nooit schurende middelen, alcohol of agressieve producten. Koppel het apparaat altijd los voor het reinigen. Draag werkhandschoenen bij alle onderhoudswerkzaamheden.

GEBRUIKSAANWIJZING Elite 35 PRF0166641 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

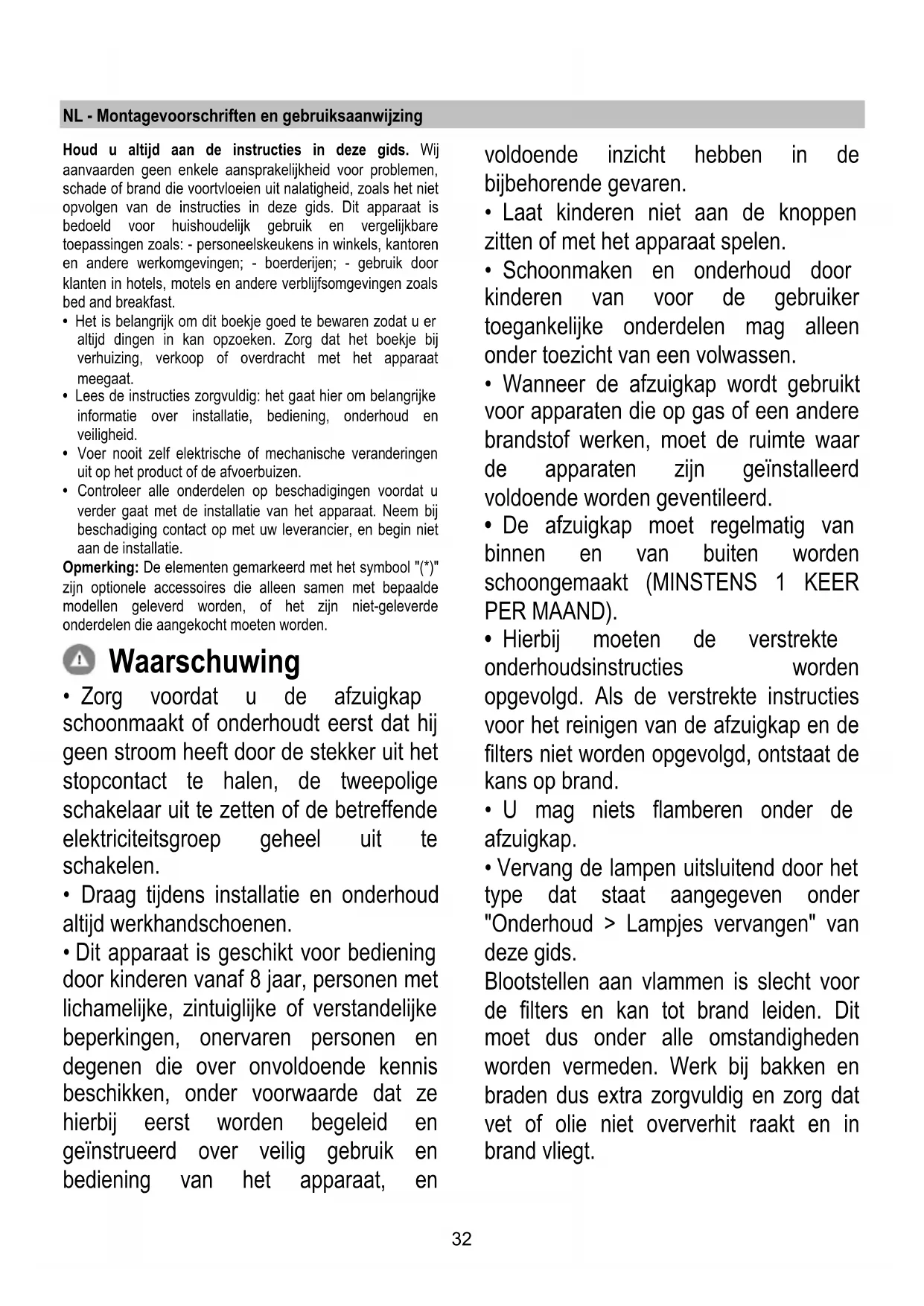

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie, bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installatie.

Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen die aangekocht moeten worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installatie en onderhoud altijd werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïinstrueerd over veilig gebruik en bediening van het apparaat, en

voldoende inzicht hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt.

LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zelfs als de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties.

⚠ WAARSCHUWING!

• Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld. Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie.

Het gebruik

Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij wordt de afgevoerde lucht uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuigkap.

LET OP!

De afvoerbuis wordt niet meegeleverd en moet afzonderlijk worden aangeschaft. De afvoerbuis moet dezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief koolfilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis met dezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

• Houd de buis zo kort mogelijk.
- Gebruik zo weinig mogelijk elleboogkoppelingen (maximale hoek hiervan: 90°).
- Vermijd grote variaties in de doorsnede van de afvoerbuis.

Let op! Als de afzuigkap is geleverd met een koolstofffilter, moet dit worden verwijderd.

Filtratie-vorm

De verwijderde lucht wordt ontvet en ontgeurd en vervolgens weer teruggeleid naar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersysteem op basis van geactiveerde kool zijn geïnstalleerd.

Let op! Als de afzuigkap niet is geleverd met een koolstofffilter, moet dit worden besteld en gemonteerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 43cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis.

Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt.

⚠️ Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

⚠ WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren.

De afzuigkap wordt geleverd met een speciaal netsnoer. Als dit snoer beschadigd is, moet u een nieuw exemplaar aanvragen bij de technische dienst.

Montage

Voordat u met de installatie begint:

• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Dit type kap moet in een keukenkastje ingebouwd worden of aan een ander steupunt.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

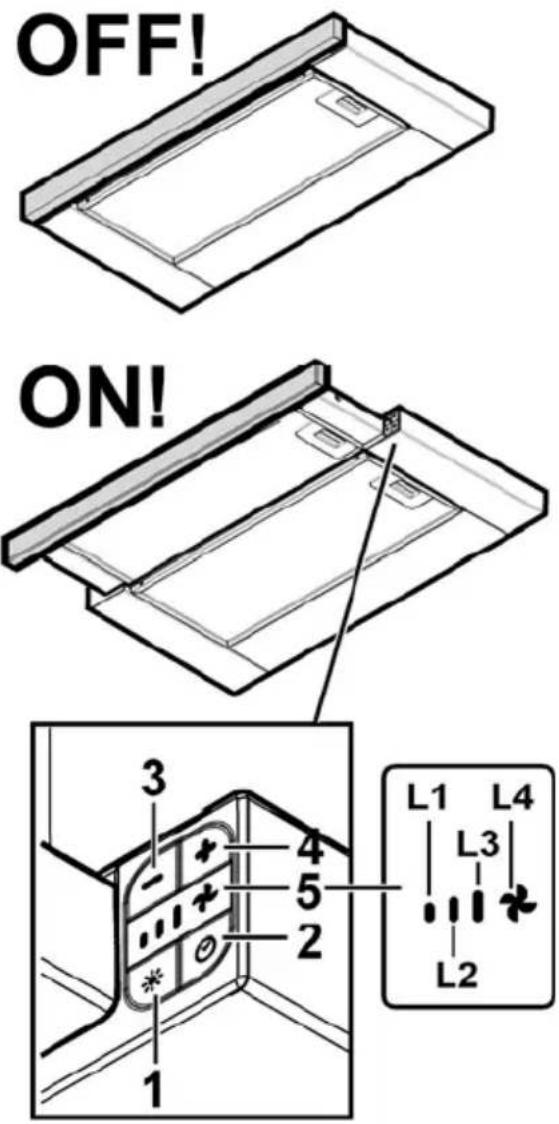

Bedieningspaneel

1. Lichtschakelaar ON/OFF

2. Timer ON/OFF: vertraagde uitschakeling van de geselecteerde snelheid (zuigkracht):

Snelheid (zuigkracht) 1: 20 minuten

Snelheid (zuigkracht) 2: 15 minuten

Snelheid (zuigkracht) 3: 10 minuten

Snelheid (zuigkracht) intensief: 5 minuten

1. OFF/Snelheid (zuigkracht) afname

2. ON/Snelheid (zuigkracht) toename

3. Display, weergave:

a. Snelheid (zuigkracht): de Ledden L1 – L2 – L3 - L4 (knipperend) gaan branden naargelang de geselecteerde Snelheid (zuigkracht).

Nota: Led L4 – De intensieve snelheid (zuigkracht) functioneert voor ongeveer 5 minuten daarna gaat de kap over naar de middelste stand.

b. Timer: het lampje van de geselecteerde snelheid knippert, hetgeen de activering van de timerfunctie aangeeft.

c. Vetfilter verzadiging

indicatie: led L3 en L4 knipperen achterelkaar na een korte pauze.

d. Koolstofffilter verzadiging

indicatie: led L3 en L4 Knipperen tegelijkertijd na een korte pauze.

Reset koolstofffilter verzadiging indicatie: druk, na het onderhoud van de filters, op toets 2 zodat de lampjes uitgaan.

Nota: de koolstofffilter verzadiging indicatie is gewoonlijk uitgeschakeld en dient uitsluitend geactiveerd te worden bij gebruik van de kap als filterend apparaat (met geïnstalleerd koolstofffilter).

Hiervoor handel op de volgende wijze:

- schakel de kap uit

- houd tegelijkertijd de toetsen 3 en 4 ingedrukt, totdat de Ledden L1 en L2 kort knipperen.

Om de indicatie weer uit te schakelen herhaal deze handeling, alleen het lampje L1 zal kort knipperen.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

Afb. 3-12

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter moet iedere maand worden gereinigd met een niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstofffilter (alleen voor filterend apparaat)

Absorbeert ongewenste kookgeurtjes. Wanneer het koolfilter enige tijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel wordt bereid en hoe vaak het vetfilter wordt schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.

Het koolfilter mag NIET worden gewassen of geregenereerd.

afb. 12

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%.

Neem voor vervanging contact op met de technische dienst.
