Elite 35 PRF0166641 - Liesituuletin ELICA - Ilmainen käyttöohje ja opas

Merkki	Elica
Malli	Elite 35 PRF0166641
Tuotetyyppi	Sisäänrakennettava liesituuletin
Käyttöversio	Imu (ulkoilmanvaihto) tai suodatus (sisäinen kierrätys)
Nopeuksien lukumäärä	4 (mukaan lukien yksi tehokas nopeus)
Ohjaus	Elektroniset painikkeet LED-näytöllä
Valaistus	LED
Ajastin	Kyllä, ohjelmoitava viivästetty sammutus (20/15/10/5 min nopeudesta riippuen)
Rasvasuodatin	Metallinen, konepestävä (puhdistettava vähintään kerran kuukaudessa)
Aktiivihiilisuodatin	Valinnainen (kierrätysversiota varten), vaihdettava enintään 4 kuukauden välein
Vähimmäisetäisyys (sähköliesi)	43 cm
Vähimmäisetäisyys (kaasu- tai sekaliesi)	65 cm
Asennustyyppi	Kaappiin tai muuhun tukeen upotettu
Rasvasuodattimen huolto	Kuukausittainen puhdistus neutraalilla pesuaineella, käsin tai astianpesukoneessa
Hiilisuodattimen vaihto	Enintään 4 kuukauden välein (ei puhdistettavissa, ei uudistettavissa)
Suodattimien kyllästymisilmaisin	Kyllä, nollaus painikkeella (hiilisuodattimelle manuaalinen aktivointi)
Turvallisuusstandardit	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Kierrätys	WEEE-direktiivin 2012/19/EY mukainen

Usein kysytyt kysymykset - Elite 35 PRF0166641 ELICA

Miten rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Käytä neutraalia pesuainetta ja pese se käsin tai astianpesukoneessa matalassa lämpötilassa (nopea ohjelma). Pesu astianpesukoneessa voi aiheuttaa värinmuutoksia, mutta suodatuskyky pysyy ennallaan.

Miten hiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta käytetään vain kierrätysversiossa. Sitä ei voi puhdistaa eikä uudistaa ja se on vaihdettava enintään 4 kuukauden välein. Irrota se vetämällä jousella varustettua irrotuskahvaa (katso kuvan 12 ohjekirjasta).

Miten suodattimen kyllästymisilmaisin nollataan?

Kun olet puhdistanut tai vaihtanut suodattimen, paina painiketta 2 (OFF/nopeuden vähennys), kunnes LED-valot sammuvat. Hiilisuodattimen kohdalla ilmaisin on oletuksena pois päältä; ota se käyttöön pitämällä painikkeita 3 ja 4 painettuna, kunnes LEDit L1 ja L2 vilkkuvat.

Miten ajastinta käytetään?

Ajastin mahdollistaa imutehon viivästetyn sammutuksen. Paina ON/OFF Timer -painiketta (painike 2). Valitun nopeuden mukaan sammutus tapahtuu: 20 min (nopeus 1), 15 min (nopeus 2), 10 min (nopeus 3), 5 min (tehokas nopeus). Nopeuden LED vilkkuu osoittaen, että ajastin on aktiivinen.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Vähimmäisetäisyys astioiden tuen ja liesituulettimen alimman osan välillä on 43 cm sähköliesille ja 65 cm kaasu- tai sekaliesille. Noudata aina liesivalmistajan ohjeita, jos suurempi etäisyys on määritelty.

Voinko käyttää liesituuletinta ilman hiilisuodatinta?

Kyllä, jos käytät liesituuletinta imuversiona (ulkoilmanvaihto). Hiilisuodatin tarvitaan vain suodatusversiossa (sisäinen kierrätys). Varmista, että poistat hiilisuodattimen, jos se on paikallaan imuversiossa.

Miten vaihdan imuversiosta suodatusversioon?

Käyttääksesi liesituuletinta suodatusversiona, sinun on asennettava aktiivihiilisuodatin (ei mukana). Jos liesituuletin toimitetaan ilman, tilaa se ja asenna se ennen käyttöönottoa. Imuversiossa poista hiilisuodatin ja liitä poistoilmakanava liitoslaippaan.

Miten LED-lamput vaihdetaan?

LED-lamppuja ei voi vaihtaa käyttäjän toimesta. Vian sattuessa ota yhteyttä valtuutettuun tekniseen huoltopalveluun. Liesituuletin on varustettu LEDeillä, jotka tarjoavat optimaalisen valaistuksen ja jopa 10 kertaa pidemmän käyttöiän perinteisiin lamppuihin verrattuna.

Mitä tehdä, jos liesituuletin ei toimi?

Tarkista ensin, että virtapistoke on kunnolla kiinni ja että pääkytkin ei ole pois päältä. Varmista, että syöttöjännite vastaa arvokilven tietoja. Jos ongelma jatkuu, ota yhteyttä pätevään ammattilaiseen tai huoltopalveluun.

Miten liesituulettimen ulkopinta puhdistetaan?

Käytä ainoastaan kosteaa liinaa ja neutraaleja nestemäisiä pesuaineita. Älä koskaan käytä hankaavia työkaluja, alkoholia tai voimakkaita puhdistusaineita. Irrota laite aina verkosta ennen puhdistusta. Käytä työkäsineitä kaikissa huoltotoimenpiteissä.

KÄYTTÖOHJE Elite 35 PRF0166641 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
  Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomautus: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

- Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

- Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

- Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

- Valvo, että lapset eivät pääse leikkimään laitteella.

- Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

- Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien

laitteiden kanssa.

• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

- Tuulettimen alla liekittäminen on ehdottomasti kielletty.

- Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

- Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

- Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

- Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

- Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

- Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

- Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

- Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.

- Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

- Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

▲ VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisälmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntälaipassa).

! Käytä mahdollisimman lyhyttä putkea.

! Käytä putkea, jossa on mahdollisimman vähän mutkia (max taivutus: 90°)

! Älä tee suuria muutoksia putkiston alueella.

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään tässä toimintamallissa, siihen on asennettava aktiivihili lisäsuodatinjärjestelmä.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 43cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihilisuodatin/aktiivihilisuodattimet jos ne kuuluvat varustukseen (katso myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia (esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tämän tyyppinen liesituuletin tulee upottaa seinäkaappiin tai muuhun tukeen.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

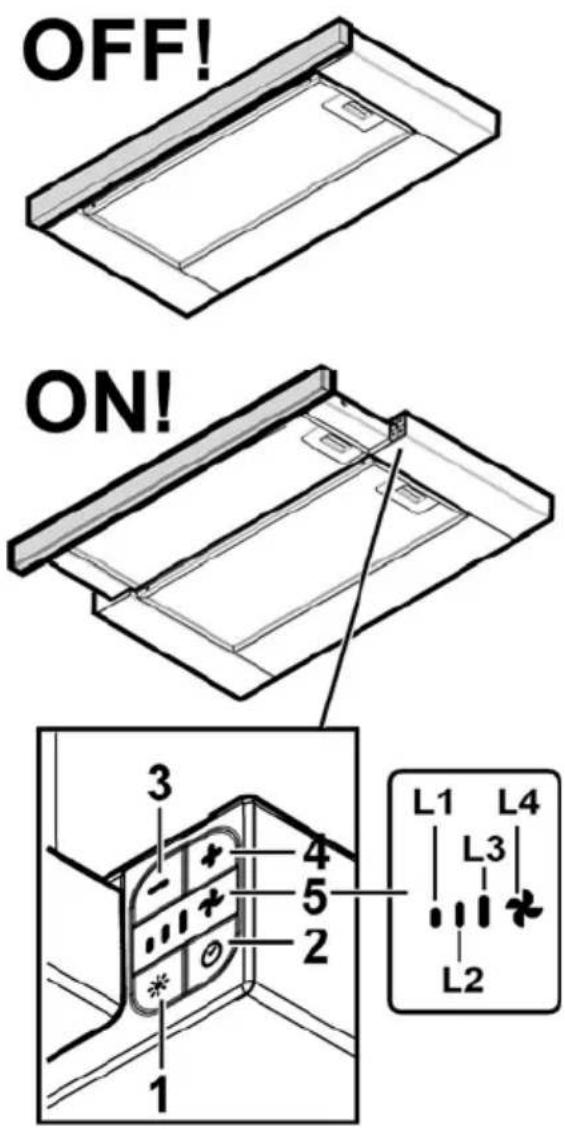

Ohjaustaulu

1. Valon ON/OFF näppäin
2. Ajastimen ON/OFF näppäin: valitun imunopeuden (tehon) sammutus viiveellä:

Imunopeus (teho)1: 20 minuuttia

Imunopeus (teho) 2: 15 minuuttia

Imunopeus (teho)3: 10 minuuttia

Intensiivinen imunopeus (teho): 5 minuuttia

1. Imunopeuden (tehon) Iaskun OFF näppäin
2. Imunopeuden (tehon) noston ON näppäin
3. Näyttö, ilmoittaa:

a. Imunopeus (teho): ledit L1 - L2 - L3 - L4 (vilkkuva) syttyvät valitun imunopeuden (tehon) mukaisesti.

Huomio: led L4 - intensiivinen imunopeus (teho) toimii noin 5 minuuttia, minkä jälkeen liesituuletin siirtyy

b. Ajastin: valitun imunopeuden led vilkkuu merkiksiitä, että ajastin on aktivoitu.

c. Rasvasuodattimen vaihtotarpeen hälytys: ledit L3 ja L4 vilkkuvat vuorotellen nopeasti.
d. Aktiivihilisuodattimen vaihtotarpeen hälytys: ledit L3 ja L4 vilkkuvat vuorotellen nopeasti.

Suodattimien vaihtotarpeen hälytyksen asetus alkutilaan: huolla suodattimet ja paina sen jälkeen näppäintä 2 kunnes ledit sammuvat.

Huomio: Aktiivihilisuodattimen vaihtotarpeen hälytys on yleensä pois päältä ja se käynnistetään vain, jos liesituuletinta käytetään suodatinversiona (hiilisuodatin on asennettu).

Toimi tässä tapauksessa seuraavalla tavalla:

• sammuta liesituuletin
• paina yhtäaikaisesti näppäimiä 3 ja 4 kunnes ledit L1 ja L2 vilkkuvat vähän aikaa.

Toiminto sammutetaan toistamalla toimenpiteet, vain led L1 vilkkuu vähän aikaa.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva 3-12

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hilisuodatin (ainoastaan suodatinversiossa)

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen

puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä El voi pestä eikä käyttää uudestaan

Kuva 12

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
