Elite 35 PRF0166641 - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Znamka	Elica
Model	Elite 35 PRF0166641
Vrsta izdelka	Vgradna kuhinjska napa
Različica uporabe	Odsesovalna (zunanji odvod) ali filtrirna (notranje kroženje)
Število hitrosti	4 (vključno z intenzivno hitrostjo)
Upravljanje	Elektronski gumbi z LED zaslonom
Osvetlitev	LED
Časovnik	Da, programabilni zakasnjeni izklop (20/15/10/5 min glede na hitrost)
Maščobni filter	Kovinski, pralen v pomivalnem stroju (čistiti vsaj enkrat mesečno)
Aktivni ogljeni filter	Izbirni (za filtrirno različico), zamenjati vsake 4 mesece največ
Minimalna razdalja (električno kuhanje)	43 cm
Minimalna razdalja (plinsko ali mešano kuhanje)	65 cm
Vrsta namestitve	Vgradna v omaro ali drugo podlago
Vzdrževanje maščobnega filtra	Mesečno čiščenje z nevtralnim detergentom, ročno ali v pomivalnem stroju
Zamenjava ogljenega filtra	Vsake 4 mesece največ (ni mogoče čistiti, ni regenerabilen)
Indikator nasičenosti filtrov	Da, ponastavitev s tipko (za ogljeni filter ročna aktivacija)
Varnostni standardi	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Recikliranje	Skladno z direktivo OEEO 2012/19/ES

Pogosto zastavljena vprašanja - Elite 35 PRF0166641 ELICA

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba čistiti vsaj enkrat mesečno. Uporabite nevtralni detergent in ga operite ročno ali v pomivalnem stroju pri nizki temperaturi (hiter program). Pomivanje v pomivalnem stroju lahko povzroči razbarvanje, vendar ostane zmogljivost filtriranja nespremenjena.

Kako zamenjati ogljeni filter?

Aktivni ogljeni filter se uporablja samo v filtrirni različici. Ni ga mogoče čistiti ali regenerirati in ga je treba zamenjati vsake 4 mesece največ. Za odstranitev potegnite vzmetni ročaj za sprostitev (glejte sliko 12 v navodilih).

Kako ponastaviti indikator nasičenosti filtra?

Po čiščenju ali zamenjavi filtra pritisnite gumb 2 (IZKLOP/zmanjšanje hitrosti), dokler LED luči ne ugasnejo. Za ogljeni filter je indikator privzeto izklopljen; aktivirajte ga tako, da držite gumbe 3 in 4 pritisnjene, dokler LED L1 in L2 ne začneta utripati.

Kako uporabljati časovnik?

Časovnik omogoča zakasnjen izklop sesalne hitrosti. Pritisnite gumb ON/OFF Timer (gumb 2). Glede na izbrano hitrost se izklop zgodi po: 20 min (hitrost 1), 15 min (hitrost 2), 10 min (hitrost 3), 5 min (intenzivna hitrost). LED hitrosti utripa, kar pomeni, da je časovnik aktiven.

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Minimalna razdalja med podporo posod in najnižjim delom nape je 43 cm za električne kuhalnike in 65 cm za plinske ali mešane kuhalnike. Vedno upoštevajte navodila proizvajalca kuhalnika, če je navedena večja razdalja.

Ali lahko uporabljam napo brez ogljenega filtra?

Da, če napa uporabljate v odsesovalni različici (zunanji odvod). Ogljeni filter je potreben samo v filtrirni različici (notranje kroženje). Prepričajte se, da odstranite ogljeni filter, če je prisoten v odsesovalni različici.

Kako preklopiti iz odsesovalne v filtrirno različico?

Za uporabo nape v filtrirni različici morate namestiti aktivni ogljeni filter (ni priložen). Če je napa dobavljena brez njega, ga naročite in namestite pred zagonom. V odsesovalni različici odstranite ogljeni filter in priključite odvodni kanal na priključno prirobnico.

Kako zamenjati LED žarnice?

LED žarnic uporabnik ne more zamenjati. V primeru okvare kontaktirajte pooblaščeno tehnično podporo. Napa je opremljena z LED, ki nudijo optimalno osvetlitev in življenjsko dobo do 10-krat daljšo od tradicionalnih žarnic.

Kaj storiti, če napa ne deluje?

Najprej preverite, ali je električni vtič pravilno priključen in da glavno stikalo ni izklopljeno. Prepričajte se, da napajalna napetost ustreza tisti na identifikacijski ploščici. Če težava vztraja, kontaktirajte usposobljenega strokovnjaka ali servisno službo.

Kako očistiti zunanjost nape?

Uporabite izključno vlažno krpo z nevtralnimi tekočimi detergenti. Nikoli ne uporabljajte abrazivnih orodij, alkohola ali agresivnih izdelkov. Pred čiščenjem vedno izklopite napravo. Pri vseh vzdrževalnih opravilih nosite delovne rokavice.

NAVODILA ZA UPORABO Elite 35 PRF0166641 ELICA

Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domačo uporabo.

• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Opozorila

• Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtič izvlečete iz vtičnice ali izklopite glavno stikalo.
• Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice.
• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen će jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.
• Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
• Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora.
• Ko se kuhinjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler inštalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen će je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

⚠️ POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

Premer odvodne cevi mora biti enak premeru spojnega obročka.

⚠️ POZOR!

Če je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba: 90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.

Opozorilo! Če je napa opremljena s filtrom na oglje, ga morate sneti.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Opozorilo! Če napa ni opremljena s filtrom z ogljem, morate le-tega naročiti in ga pred uporabo namestiti.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 43cm pri električnih štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o inštalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Napa ima poseben napajalni kabel. V primeru poškodb kabla lahko novega naročite pri servisni službi.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, će je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, će želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Ta tip nape je treba vgraditi v kuhinjski element ali na drugo podporo.

Delovanje

Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošče.

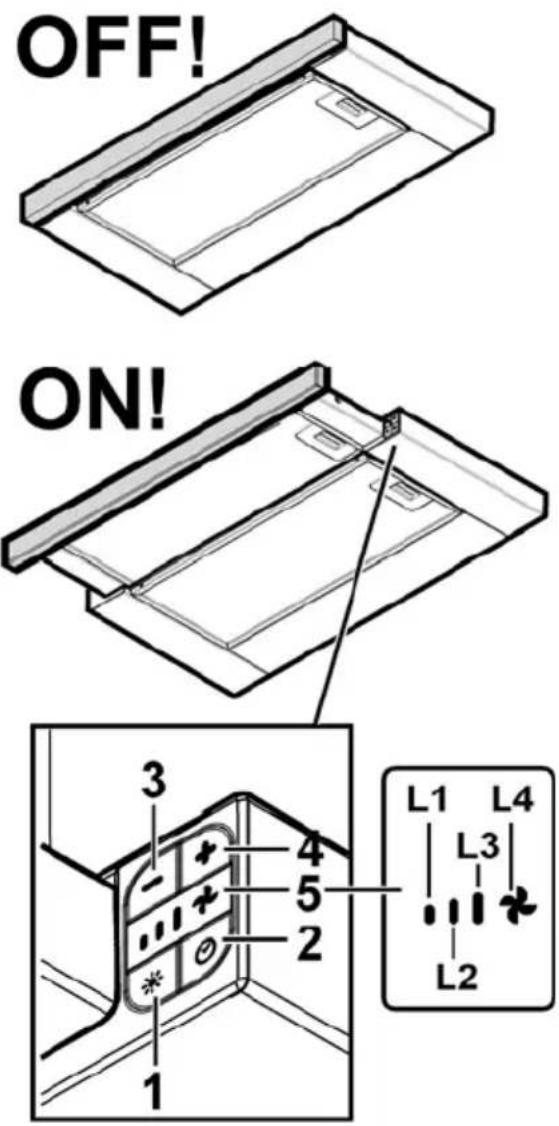

Upravljanje

1. Gumb za vklop/izklop luči

2. Gumb za vklop/izklop (ON/OFF) časovnika: zakasnitev izklopa izbrane hitrosti (moči) delovanja:

3. stopnja hitrosti (moči) delovanja: 20 minut

4. stopnja hitrosti (moči) delovanja: 15 minut
5. stopnja hitrosti (moči) delovanja: 10 minut

Intenzivna stopnja hitrosti (moči) delovanja: 5 minut

1. Gumb za izklop/zmanjšanje hitrosti (moči) delovanja
2. Gumb za vklop/povečanje hitrosti (moči) delovanja
3. Zaslon, prikazuje:

a. Hitrost (moč) delovanja: LED indikatorji L1 – L2 – L3

- L4 (utripajo) se prižgejo glede na izbrano hitrost (moč) delovanja.

Opomba: LED indikator L4 – intenzivna hitrost (moč) delovanja deluje približno 5 minut, zatem pa se napa vrne na delovanje s srednjo hitrostjo.

b. Časovnik: LED indikator izbrane hitrosti utripa v znak omogočenja časovnika.
c. Indikator zasičenosti maščobnega filtra: LED indikatorja L3 in L4 izmenično utripata v kratkih časovnih presledkih.
d. Indikator zasičenosti filtra z aktivnim ogljem: LED indikatorja L3 in L4 sočasno utripata v kratkih časovnih presledkih.

Ponastavitev indikatorjev zasičenosti filtrov: očistite oziroma zamenjajte filtre, nato pa pritisnite gumb 2 in ga zadržite pritisnjenega, dokler LED indikatorja ne ugasneta.

Opomba: indikator zasičenosti filtra z aktivnim ogljem je običajno onemogočen in ga je treba omogočiti le v primeru uporabe nape v obtočni izvedbi (če je nameščen filter z aktivnim ogljem).

Za to storiti sledite naslednjemu postopku:

• Izključite napo.
• Sočasno pritisnite gumba 3 in 4 ter ju zadržite pritisnjena, dokler indikatorja L1 in L2 ne začneta hitro utripati.

Če želite indikator zasičenosti filtra z aktivnim ogljem onemogočiti, ponovite postopek, vendar bo v tem primeru hitro utripal le LED indikator L1.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo

z nevtralnim detergentom. ZA ČIŠČENJE NE

UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV.

Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE

UPORABLJAJTE ALKOHOLA!

Maščobni filter

Slika 3-12

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.

Filter ni niti pralen niti obnovljiv.

Sl. 12

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.
