Prekės ženklas	Elica
Modelis	Elite 35 PRF0166641
Produkto tipas	Įmontuojamas virtuvės gartraukis
Naudojimo versija	Ištraukiamoji (išorinis išmetimas) arba filtravimo (vidinis recirkuliavimas)
Greičių skaičius	4 (įskaitant intensyvųjį greitį)
Valdymas	Elektroniniai mygtukai su LED ekranu
Apšvietimas	LED
Laikmatis	Taip, programuojamas atidėtas išjungimas (20/15/10/5 min. pagal greitį)
Riebalų filtras	Metalinis, plaunamas indaplovėje (valyti bent kartą per mėnesį)
Aktyviosios anglies filtras	Pasirenkamas (recirkuliacijos versijai), keisti ne rečiau kaip kas 4 mėnesius
Minimalus atstumas (elektrinė viryklė)	43 cm
Minimalus atstumas (dujinė arba mišri viryklė)	65 cm
Įrengimo tipas	Įmontuojamas į spintelę ar kitą atramą
Riebalų filtro priežiūra	Kas mėnesį valyti neutraliu plovikliu, rankomis arba indaplovėje
Anglies filtro keitimas	Kas 4 mėnesius (nevalomas, neatsistato)
Filtrų prisotinimo indikatorius	Taip, atstatomas mygtuku (anglies filtrą – rankinis įjungimas)
Saugos standartai	EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
Perdirbimas	Atitinka WEEE direktyvą 2012/19/ES

Dažnai užduodami klausimai - Elite 35 PRF0166641 ELICA

Kaip valyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas ne rečiau kaip kartą per mėnesį. Naudokite neutralų ploviklį ir plaukite rankomis arba indaplovėje žemoje temperatūroje (greitas ciklas). Plovimas indaplovėje gali sukelti spalvos pakitimą, tačiau filtravimo savybės išlieka nepakitusios.

Kaip pakeisti anglies filtrą?

Aktyviosios anglies filtras naudojamas tik recirkuliacijos versijoje. Jis nevalomas ir neatsistato ir turi būti keičiamas ne rečiau kaip kas 4 mėnesius. Norėdami jį išimti, patraukite spyruoklinę atkabinimo rankenėlę (žr. instrukcijos 12 pav.).

Kaip atstatyti filtro prisotinimo indikatorių?

Išvalę ar pakeitę filtrą, paspauskite mygtuką 2 (IŠJ./greičio mažinimas) kol užges LED lemputės. Anglies filtro indikatorius pagal nutylėjimą išjungtas; įjunkite jį laikydami nuspaudę mygtukus 3 ir 4, kol LED L1 ir L2 pradės mirksėti.

Kaip naudotis laikmačiu?

Laikmatis leidžia atidėtai išjungti siurbimo greitį. Paspauskite mygtuką ON/OFF Timer (mygtukas 2). Pagal pasirinktą greitį išjungiama po: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (intensyvus greitis). Greičio LED lemputė mirksi, nurodydama, kad laikmatis aktyvus.

Koks minimalus atstumas tarp gartraukio ir viryklės?

Minimalus atstumas tarp indų atramos ir žemiausios gartraukio dalies yra 43 cm elektrinėms viryklėms ir 65 cm dujinėms ar mišrioms viryklėms. Visada laikykitės viryklės gamintojo nurodymų, jei nurodytas didesnis atstumas.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei gartraukį naudojate ištraukiamuoju režimu (išorinis išmetimas). Anglies filtras reikalingas tik filtravimo versijoje (vidinis recirkuliavimas). Įsitikinkite, kad ištraukiamojo režimo metu pašalinote anglies filtrą, jei jis yra.

Kaip perjungti iš ištraukiamojo režimo į filtravimo režimą?

Norėdami naudoti gartraukį filtravimo režimu, turite sumontuoti aktyviosios anglies filtrą (nepridedamas). Jei gartraukis pristatomas be jo, užsakykite ir sumontuokite prieš pradedant naudoti. Ištraukiamuoju režimu nuimkite anglies filtrą ir prijunkite išmetimo kanalą prie jungties flanšo.

Kaip pakeisti LED lemputes?

LED lempučių vartotojas negali pakeisti. Gedimo atveju kreipkitės į įgaliotą techninės pagalbos tarnybą. Gartraukyje sumontuotos LED lemputės, užtikrinančios optimalų apšvietimą ir iki 10 kartų ilgesnį tarnavimo laiką nei tradicinės lemputės.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite, ar elektros kištukas tinkamai įjungtas ir ar bendras jungiklis nėra išjungtas. Įsitikinkite, kad maitinimo įtampa atitinka nurodytą vardinėje plokštelėje. Jei problema išlieka, kreipkitės į kvalifikuotą specialistą arba klientų aptarnavimo tarnybą.

Kaip valyti gartraukio išorę?

Naudokite tik drėgną skudurėlį su neutraliais skystais plovikliais. Niekada nenaudokite abrazyvinių įrankių, alkoholio ar agresyvių priemonių. Prieš valydami visada atjunkite prietaisą. Visiems priežiūros darbams mūvėkite apsaugines pirštines.

NAUDOJIMO INSTRUKCIJA Elite 35 PRF0166641 ELICA

LT Montavimo ir naudojimosi instrukcija

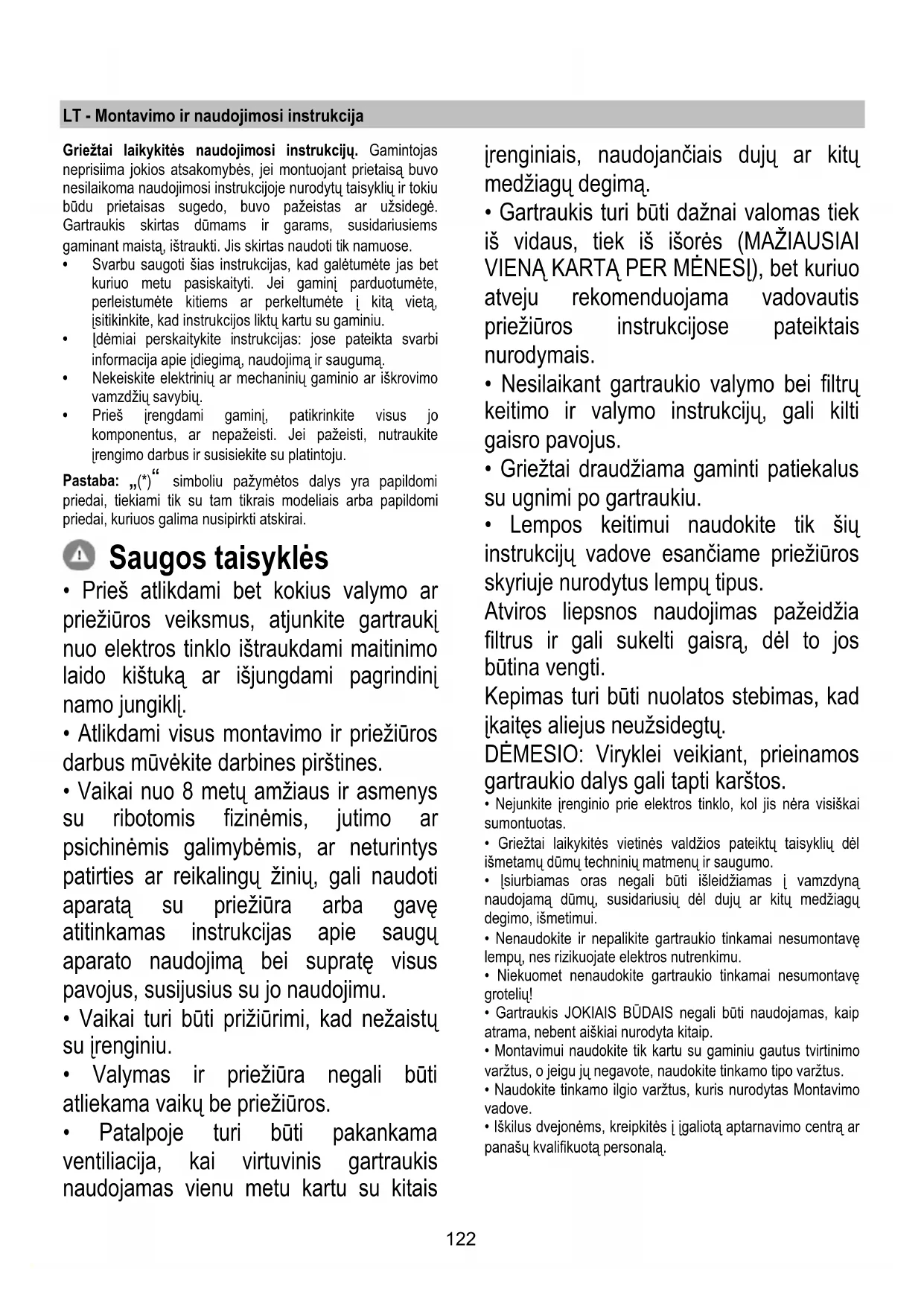

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie idiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš įrengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklj.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.

- Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

- Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.

- Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais

jrenginiais, naudojančiais duju ar kitu medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAL VIENA KARTA PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

- Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

- Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

- Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisra, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DÉMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.
• Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
  • Įsiurbiamas oras negali būti išleidžiamas į vamzdyną naudojamą dūmų, susidariusių dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempu, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į igaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EE[ atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atlieku surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkima ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atlieku rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvuma, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksminguma, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvuma ir sumažintumėte jo skleidžiamą triukšma.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo i išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

DÈMESIO!

Iškrovimo vamzdis nepridedamas, jl reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmeni.

DÈMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubta prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekcių.

Dèmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviaja anglimi sistemą.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 43cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia ijungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÈMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centra dėl kabelio keitimo.

Montavimas

Prieš pradedami jrengimą:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

Valdymo skydelis

1. Šviesų jjungimo/išjungimo mygtukas

2. Laikmačio jungimo/išjungimo mygtukas: pasirinktas ištraukimo greitis (galingumas) išsijungia, praėjus tam tikram laikui:

1 ištraukimo greitis (galingumas): 20 minučių
2 ištraukimo greitis (galingumas): 15 minučių
3 ištraukimo greitis (galingumas): 10 minučių
Intensyvus ištraukimo greitis (galingumas): 5 minutės

1. Išjungimo / ištraukimo greičio (galingumo) mažinimo mygtukas
2. ljungimo / ištraukimo greičio (galingumo) didinimo mygtukas
3. Ekranas, kuriame rodoma:

a. Ištraukimo greitis (galingumas): atitinkamas šviesos diodas L1 – L2 – L3 – L4 (mirksintis) jsijungia, priklausomai nuo pasirinkto ištraukimo greičio (galingumo).

Pastaba: šviesos diodas L4, kuris atitinka intensyvu ištraukimo greitį (galinguma), veikia 5 minutes, kurioms praėjus, gaubtas pradeda veikti vidutiniu greičiu.

b. Laikmatis: mirksi pasirinkto greičio diodas, jspėjantis apie tai, kad laikmatis yra įjungtas.

c. Riebalų filtro prisisotinimas: šviesos diodai L3 ir L4 mirksi pakaitomis trumpais intervalais.

d. Aktyviosios anglies filtro prisisotinimas: šviesos diodai L3 ir L4 mirksi vienu metu trumpais intervalais.

Filtru prisisotinimo signalo šalinimas: atlikite filtru priežiūros darbus ir spauskite mygtuką 2 tol, kol išsijungs šviesos diodai.

Pastaba: paprastai aktyviosios anglies filtro prisisotinimo signalas yra išjungtas, jis ijungiamas tik tuo atveju, jei naudojama filtruojamoji gaubto versija (ir yra irengtas anglies filtras).

Norėdami ijungti signala, atlikite šiuos veiksmus:

• išjunkite gaubta.
• vienu metu paspauskite mygtukus 3 ir 4 ir laikykite juos nuspaudę tol, kol pradės mirksėti šviesos diodai L1 ir L2.
  Norėdami išjungti signalą, atlikite tuos pačius veiksmus, šiuo atveju mirksės tik šviesos diodas L1.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgyta skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

3-12 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jil ilga laika, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

12 pav.

Lempų keitimas

Gartraukyje jrengta diodu technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90 % elektros energijos.

Jei norite juos pakeisti, kreipkitės i techninio aptarnavimo tarnyba.
