ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SP 9.500 Dirt Kärcher

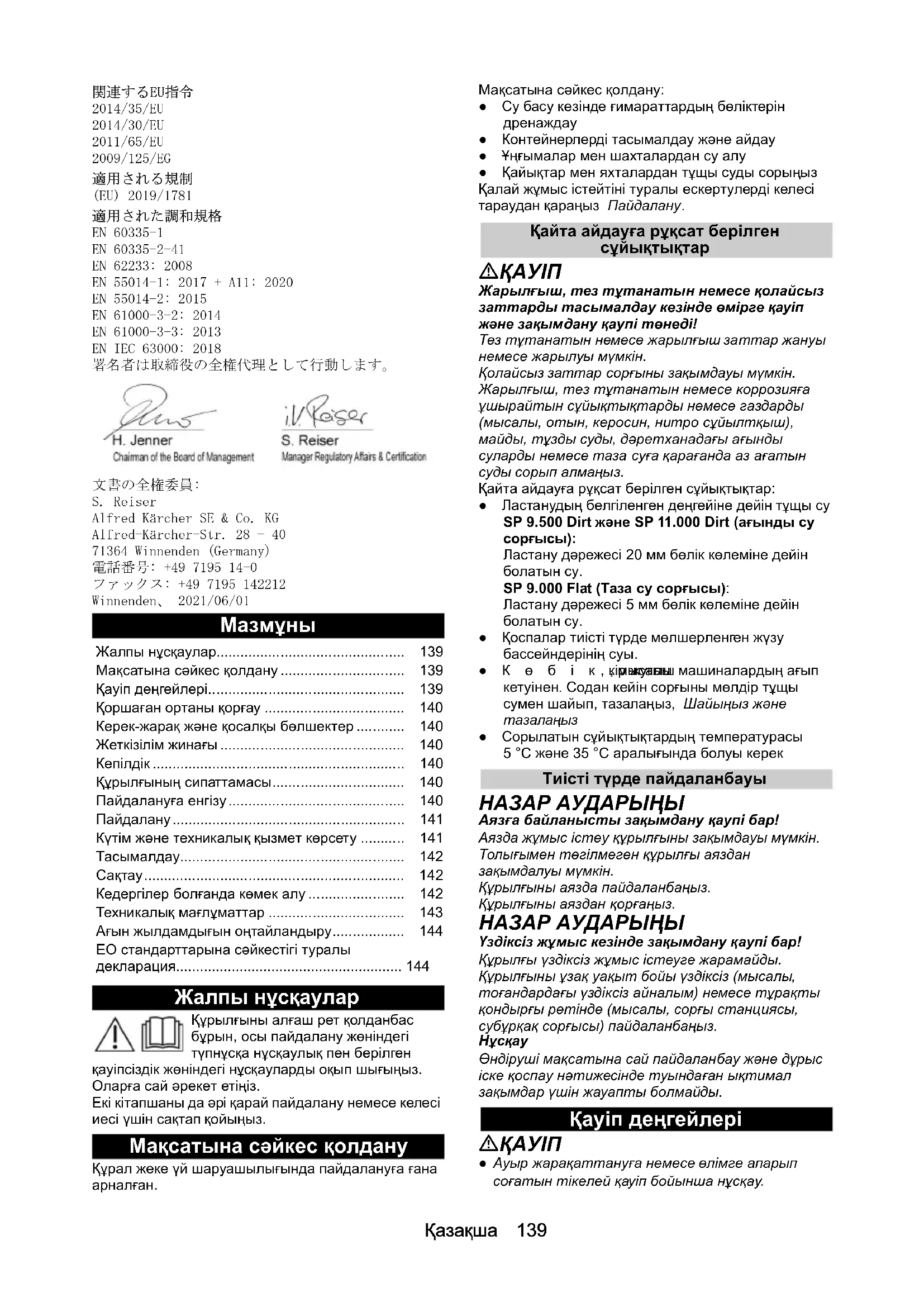

Жалпы нұсқаулар Құрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен берілген қауіпсіздік жөніндегі нұсқауларды оқып шығыңыз. Оларға сай əрекет етіңіз. Екі кітапшаны да əрі қарай пайдалану немесе келесі иесі үшін сақтап қойыңыз. Мақсатына сəйкес қолдану Құрал жеке үй шаруашылығында пайдалануға ғана

Мақсатына сəйкес қолдану: ●Су басу кезінде ғимараттардың бөліктерін

●Контейнерлерді тасымалдау жəне айдау ● Ұңғымалар мен шахталардан су алу ●Қайықтар мен яхталардан тұщы суды сорыңыз Қалай жұмыс істейтіні туралы ескертулерді келесі тараудан қараңыз Пайдалану. Қайта айдауға рұқсат берілген сұйықтықтар

Жарылғыш, тез тұтанатын немесе қолайсыз заттарды тасымалдау кезінде өмірге қауіп жəне зақымдану қаупі төнеді! Тез тұтанатын немесе жарылғыш заттар жануы немесе жарылуы мүмкін. Қолайсыз заттар сорғыны зақымдауы мүмкін. Жарылғыш, тез тұтанатын немесе коррозияға ұшырайтын сұйықтықтарды немесе газдарды (мысалы, отын, керосин, нитро сұйылтқыш), майды, тұзды суды, дəретханадағы ағынды суларды немесе таза суға қарағанда аз ағатын суды сорып алмаңыз. Қайта айдауға рұқсат берілген сұйықтықтар: ●Ластанудың белгіленген деңгейіне дейін тұщы су SP 9.500 Dirt жəне SP 11.000 Dirt (ағынды су

Ластану дəрежесі 20 мм бөлік көлеміне дейін болатын су. SP 9.000 Flat (Таза су сорғысы): Ластану дəрежесі 5 мм бөлік көлеміне дейін болатын су. ●Қоспалар тиісті түрде мөлшерленген жүзу бассейндерінің суы. ●Көбік, мысалы , кір жуғыш машиналардың ағып кетуінен. Содан кейін сорғыны мөлдір тұщы сумен шайып, тазалаңыз, Шайыңыз жəне

●Сорылатын сұйықтықтардың температурасы 5 °C жəне 35 °C аралығында болуы керек Тиісті түрде пайдаланбауы НАЗАР АУДАРЫҢЫ Аязға байланысты зақымдану қаупі бар! Аязда жұмыс істеу құрылғыны зақымдауы мүмкін. Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін. Құрылғыны аязда пайдаланбаңыз. Құрылғыны аяздан қорғаңыз. НАЗАР АУДАРЫҢЫ Үздіксіз жұмыс кезінде зақымдану қаупі бар! Құрылғы үздіксіз жұмыс істеуге жарамайды. Құрылғыны ұзақ уақыт бойы үздіксіз (мысалы, тоғандардағы үздіксіз айналым) немесе тұрақты қондырғы ретінде (мысалы, сорғы станциясы, субұрқақ сорғысы) пайдаланбаңыз.

Өндіруші мақсатына сай пайдаланбау жəне дұрыс іске қоспау нəтижесінде туындаған ықтимал зақымдар үшін жауапты болмайды. Қауіп деңгейлері

• ● Ауыр жарақаттануға немесе өлімге апарып соғатын тікелей қауіп бойынша нұсқау. Жалпы нұсқаулар p. 139
• Мақсатына сəйкес қолдану p. 139
• Қауіп деңгейлері p. 139
• Қоршаған ортаны қорғау p. 140
• Керек-жарақ жəне қосалқы бөлшектер p. 140
• Жеткізілім жинағы p. 140
• Кепілдік p. 140
• Құрылғының сипаттамасы p. 140
• Пайдалануға енгізу p. 140
• Пайдалану p. 141
• Күтім жəне техникалық қызмет көрсету p. 141
• Тасымалдау p. 142
• Сақтау p. 142
• Кедергілер болғанда көмек алу p. 142
• Техникалық мағлұматтар p. 143
• Ағын жылдамдығын оңтайландыру p. 144
• ЕО стандарттарына сəйкестігі туралы декларация 40 Қазақша p. 1441

● Ауыр жарақаттануға немесе өлімге апарып соғуы мүмкін қауіпті жағдай бойынша нұсқау. 몇 АБАЙЛАҢЫЗ ● Жеңіл жарақаттануға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау. НАЗАР АУДАРЫҢЫ ● Материалдық зиянға апарып соғуы ықтимал қауіпті жағдай бойынша нұсқау. Қоршаған ортаны қорғау Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз. Электрлік жəне электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау нəтижесінде адам денсаулығына жəне қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар жəне батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі. Алайда, аталмыш бөлшектер бұйымды тиісінше пайдалану үшін қажет болады. Осы

белгіленген құрылғыларды үй қоқыстарымен бірге тастауға болмайды. Құрамдағы заттар бойынша нұсқаулар (REACH) Бұйымның құрамындағы заттар туралы соңғы мəліметтерді мына мекенжай бойынша табуға болады: www.kaercher.de/REACH Керек-жарақ жəне қосалқы

Тек түпнұсқалы керек-жарақ немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз жəне апатсыз жұмыс істеуіне кепілдік

Керек-жарақтар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб-сайтында қолжетімді. Жеткізілім жинағы Бұйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Бұйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек- жарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Əр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бұйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бұйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз. (Мекенжайымыз артқы бетте) Құрылғының сипаттамасы Суреттерді суреттері бар беттерден қараңыз Сурет A 1 Жылжытуға арналған сап 2 Ашасы бар қуат сымы 3 Ұстағыш (қалқымалы қосқыш) 4 * Сорғы қосылым бөлігі G 1 (¾″ жəне 1″ түтік қосылымы жəне G 1 жіп) 5 * Тексеру клапаны 6 G 1 – бұрандалы қосылым 7 Сорғы қосқышы G 1 ½ (1″, 1 ¼″ жəне 1 ½″ шланг қосылымы жəне G 1 ½ жіп) 8 Жалғау бөлігі (G 1 ½ – жіп) 9 Қалқымалы қосқыш 10 Quick-Connect 11 Автоматты желдету құрылғысы 12 Тұғыр (SP 9.000 Flat)

• Жеткізу жиынтығына қосылмаған. Пайдалануға енгізу

Электр тогының соғу жəне жарақат алу қаупі! Құрылғыда электрлік жəне механикалық компоненттер бар. Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны əрқашан қуат көзінен ажыратыңыз.

Шлангтың ұзындығы неғұрлым қысқа жəне түтік диаметрі үлкен болса, жеткізу жылдамдығы соғұрлым жоғары болады. Сорғыдағы бітелуді болдырмау үшін 1 ¼″-ден кіші шланг диаметрлері үшін алдын ала сүзгіні пайдаланыңыз. Сорғы қосылымы қосылатын жүйемен (Quick- Connect) жабдықталған. Сорғы қосылым бөлігі G 1 ½ жəне G 1 бұрандалы қосылымы бар қосқыш құрылғымен бірге жинақталмаған.

Диаметрі 1″, 1 ¼″ жəне 1 ½″ шлангтарды G 1 ½ сорғы қосқышына қосуға болады. Қажетті өлшемдегі түйіршіктері бар заттарды қайта айдау үшін жеткілікті үлкен диаметрдегі шлангіні таңдап, сорғының келте құбырын G 1 ½ саңылаулар бойынша қысқарту керек. Сондай-ақ, түйіршіктері кішкентай заттар үшін үлкен диаметрдегі шлангі ұсынылады: бұл арқылы үлкен ағынның көлеміне қол жеткізуге болады. 1″, 1 ¼″ немесе 1 ½″ шлангты пайдаланған кезде шлангты сорғыға қосыңыз: 1 Сорғы қосылым бөлігін G 1 ½ қосылым бөлігіне

Сурет B 2 Түтік қысқышын шлангқа сырғытыңыз. 3 Шлангты G 1 ½ сорғы қосылым бөлігіне сырғытып, шланг қысқышымен бекітіңіз. 4 Қосылым бөлігін Quick-Connect ішіне итеріңіз

Сурет C ¾″ немесе 1″ шлангты пайдаланған кезде шлангты сорғыға қосыңыз: 1G 1 – бұрандалы қосылымды қосылым бөлігіне

Сурет B 2 Арнайы керек-жарақтарды G 1 сорғы қосылым бөлігін (6,997-359,0 G 1 сорғы қосылым бөлігі (33,3 мм) қоса алғанда. кері клапан – жеткізу көлеміне кірмейді) G 1 бұрандалы қосылымға орнатыңыз:Қазақша 141 a Кері клапанды G 1 бұрандалы қосылымға «UP» сөзі оқылатындай етіп қойыңыз. b Бұрандалы сорғы қосылым бөлігі G 1 – G 1 бұрандалы қосылым. 3 Түтік қысқышын шлангқа сырғытыңыз. 4 Шлангты G 1 сорғы қосқылым бөлігіне сырғытып, шланг қысқышымен бекітіңіз. 5 Қосылым бөлігін Quick-Connect ішіне итеріңіз. Сурет C Сорғыны орнату / батыру: 1 Бүктеп немесе аяққа салыңыз (SP 9.000 Flat). Сурет D 2 Сорғыны айдалатын сұйықтықтың қатты бетіне мықтап орнатыңыз немесе оны тасымалдау тұтқасына бекітілген арқан арқылы батырыңыз.

Сору аймағы қоқыспен бітелмеуі тиіс. Егер жер лай болса, сорғыны кірпішке немесе ұқсас жерге қойыңыз. Сорғының тегіс екеніне көз жеткізіңіз. Сорғыны сымнан немесе түтіктен ұстап алып

Ток соғудан өмірге қауіп бар! Кернеу өткізгіш бөлшектерге тиген кезде, электр тогының соғуынан өмірге қауіп төнеді. Жұмыс кезінде тасымалдау тұтқасына бекітілген кабельге немесе сорылатын сұйықтықпен байланыста болатын кез-келген затқа (мысалы, сорылатын сұйықтыққа шығатын құбырлар, тұтқалар) тигізбеңіз жəне сорылатын сұйықтыққа қол тигізбеңіз. Автоматты желдету құрылғысы

1. Сұйықтық деңгейі төмен болған кезде сорғыға

сорылған немесе сорғыдағы кез келген ауа автоматты желдету құрылғысы арқылы сыртқа шығады. Ауадан басқа сұйықтық ағып кетуі

Егер сорғы сұйықтық деңгейі төмен болғанда толтыруда қиындыққа тап болса, толтыру процесіне көмектесу үшін қуат сымын қайта- қайта ажыратып, қосыңыз. Сурет E Автоматты режим

1. Қажет болса, тұғырды бүктеңіз, Пайдалануға

енгізу тарауын қараңыз (SP 9.000 Flat).

Тұғырды ашудың қажеті жоқ, бірақ бұл жеткізу жылдамдығын арттырады.

2. Қуат ашасын электр розеткасына қосыңыз.

Автоматты режимде қалқымалы қосқыш айдау процесін автоматты түрде басқарады. Сорғы сұйықтық деңгейінің көтерілуіне байланысты қалқымалы қосқыш қосу биіктігіне жеткенде бірден қосылады. Сұйықтық деңгейінің төмендеуіне байланысты қалқымалы қосқыш өшіру биіктігіне жеткенде сорғы өшеді. Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру керек. Сурет F

• Ауыстыру деңгейлері қалқымалы қосқыштың орнына байланысты өзгереді.

Қол режимінде сорғы барлық уақытта қосулы күйде қалады. Сорғы қолмен режимде автоматты түрде сору үшін сұйықтық деңгейі кемінде 60 мм (SP 9.500 Dirt жəне SP 11.000 Dirt) немесе 7 мм (SP 9.000 Flat) болуы керек.

Сорғы 25 мм (SP 9.500 Dirt жəне SP 11.000 Dirt) немесе 1 мм (SP 9.000 Flat) қалдық сұйықтық деңгейіне дейін төге алады. Белгіленген қалдық сұйықтық деңгейлеріне қол режимінде ғана жетеді. Қалқымалы қосқыштың қозғалыс еркіндігіне кепілдік беру

1. Тұғырды бүгіңіз, Пайдалануға енгізу тарауын

қараңыз (SP 9.000 Flat).

Тұғырды бүктеу арқылы қолмен жұмыс істегенде 1 мм қалдық сұйықтық биіктігіне дейін сұйықтықты тегіс соруға болады.

2. Қалқымалы қосқышты саңылаудағы жоғары

қаратып бекітіңіз. Сурет G НАЗАР АУДАРЫҢЫ Құрғақ күйінде жұмыс істеу кезінде зақымдану

Құрғақ жұмыс сорғының тозуына əкеледі. Қолмен басқару режимінде сорғыны қараусыз қалдырмаңыз. Құрғақ жұмыс кезінде желілік ашаны дереу розеткадан суырыңыз.

3. Қуат ашасын электр розеткасына қосыңыз.

1. Желі істікшесін розеткадан ажыратыңыз.

Құрылғы тоқтайды. НАЗАР АУДАРЫҢЫ Зақымдау тəуекелі! Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі. Құрылғыны əр қолданғаннан кейін дереу шайыңыз жəне тазалаңыз.

2. Егер лас немесе қоспасы бар сұйықтық айдалса,

жұмысты тоқтатқаннан кейін құрылғыны дереу шайыңыз жəне тазалаңыз, Шайыңыз жəне тазалаңыз-тарауды қараңыз.

3. Құрылғы мен керек-жарақтарды босатып,

құрғатыңыз. Күтім жəне техникалық қызмет

Электр тогының соғу жəне жарақат алу қаупі! Құрылғыда электрлік жəне механикалық компоненттер бар. Мин / Макс SP 9.000 Fl

SP 11.000 D irt Қосу биіктігі

биіктігі см* 15/24 18/30 18/30142 Қазақша Балаларға тазалау жəне пайдаланушының техникалық қызмет көрсету жұмыстарын жүргізуге тыйым салынады. Шайыңыз жəне тазалаңыз НАЗАР АУДАРЫҢЫ Зақымдау тəуекелі! Қатып қалған кір немесе қоспалар салдарынан зақымдану қаупі. Құрылғыны əр қолданғаннан кейін дереу шайыңыз жəне тазалаңыз. 1 Егер айдалатын сұйықтық кір болса немесе құрамында қоспалар болса, құрылғыны содан кейін шаю керек: Құрылғыдан барлық кір немесе қоспалар шайылғанша, қоспасыз таза тұщы суды құрылғымен сорыңыз.

Электр тогының соғу жəне жарақат алу қаупі! Құрылғыда электрлік жəне механикалық компоненттер бар. Құрастыру, бөлшектеу немесе тазалау алдында құрылғыны əрқашан қуат көзінен ажыратыңыз. 2 Желі істікшесін розеткадан ажыратыңыз. 3 Жылдам қосылу түймесін басып, қосылым бөліктерін тартып алыңыз. Сурет C 4 Қажет болса, шланг пен жылдам қосылым құрылғысындағы қалдықтарды алып тастаңыз. 5 Құрылғының сыртын жұмсақ , таза шүберекпен жəне мөлдір тұщы сумен тазалаңыз. 6 Құрылғы мен керек-жарақтарды босатып, құрғатыңыз. Техникалық қызмет көрсету Құрылғы техникалық қызмет көрсетпейді.

Қолмен тасымалдау 몇 АБАЙЛАҢЫЗ Сүріну кезінде жарақат алу қаупі бар! Бос кабельдер мен шлангтарға сүрінуден жарақат алу қаупі бар. Құрылғыны жылжытқан кезде кабельдер мен шлангтарға назар аударыңыз.

1. Құрылғыны тұтқасынан көтеріңіз жəне тасыңыз.

Көлік құралдарымен тасымалдау

Жарақат алу қаупі, зақымдану қаупі бар! Тасымалдау кезінде құрылғының салмағын

Тасымалдау кезінде оның жылжып кетуіне немесе айналасына лақтырылуына жол бермеу үшін құрылғыны қолданыстағы нұсқауларға сəйкес қойыңыз немесе бекітіңіз.

2. Құрылғыны көліктерде тасымалдау кезінде

қолданыстағы нұсқауларға сəйкес оны сырғып кетуден жəне аударылып кетуден сақтаңыз.

НАЗАР АУДАРЫҢЫ Аязға байланысты зақымдану қаупі бар! Толығымен төгілмеген құрылғы аяздан зақымдалуы мүмкін. Сақтамас бұрын құрылғы мен керек-жарақтарды толығымен босатыңыз. Құрылғыны аяздан қорғаңыз. Құрылғыны ашық ауада емес, аязсыз жерде

몇 АБАЙЛАҢЫЗ Салмақтың сақталмауы Жарақат алу жəне құрылғыны зақымдау қаупі Тасымалдау кезінде құрылғының салмағын

1. Сорғы мен керек-жарақтарды толығымен

2. Сорғы мен керек-жарақтарды кептіріңіз.

3. Сорғыны аяздан қорғалған жерде сақтаңыз.

Кедергілер болғанда көмек алу Кемшіліктердің себебін астыда көрсетілген тізімге сəйкес Өзіңіз жоя алуыңыз мүмкін. Күдікті жағдайларда немесе осында аталған емес себебі жағдайларда Қызмет Көрсету бөлімінің арнайы мамандарымен хабарласыңыз. Қате Себебі Жою Сорғы істейді, бірақ

Сорғыда ауа бар.1.Іске қосу процедурасы дұрыс орындалғанын тексеріңіз ( Пайдалануға енгізу жəне Пайдалану тарауын

Ластың бөлшектері сору жағын

2. Су сору жағын тазалаңыз.

Сұйықтық деңгейі тым төмен (қолмен жұмыс), Техникалық мағлұматтар тарауын қараңыз.

1. Сорғыны айдалатын сұйықтыққа

тереңірек батырыңыз,

тарауын қараңыз.Қазақша 143 Техникалық мағлұматтар Техникалық өзгерістер рұқсат етілген. Жұмыс барысында

қосылмайды немесе тоқтап қалады Электр қуаты үзілген.1.Сақтандырғыштар мен электр қосылымдарын тексеріңіз. Термоқорғанысы бар ажыратқыш қызып кетуіне байланысты сорғыны

2. Сорғыны суытыңыз.

3. Су сору жағын тазалаңыз.

4. Сорғының құрғақ жұмыс істеуіне жол

Сору аймағында қоқыс бөлшектері

2. Су сору жағын тазалаңыз.

Қалқымалы қосқыш сорғыны өшіреді.1.Автоматты режим: Қалқымалы қосқыштың орнын жəне қозғалыс еркіндігін тексеріңіз жəне қажет болса түзетіңіз, Автоматты режим тарауын

2. Қол режимі: Қалқымалы қосқышты

дұрыс орнатыңыз, Қол режимі тарауын

Сорғының қуаты төмендейді немесе тым

Сору аймағы бітеліп қалған .1.Қуат сымын розеткадан ажыратып, сору аймағын тазалаңыз. Сорғының қуаты арынына жəне қосылған периферияға байланысты.

1. Максималды басын ескеріңіз,

Техникалық мағлұматтар тарауын қараңыз. Қажет болса, үлкенірек шланг диаметрін немесе қысқарақ шланг ұзындығын таңдаңыз. Қысым жағындағы көлденең қима тарылған, мысалы, клапан/шарлы клапан толық ашылмағандықтан.

1. Вентиль мен шарлық кранды толық

жағындағы шланг қысылып

1. Шлангінің бүктеліп қалған жерлерін

Quick-Connect ашу мүмкін емес Quick-Connect қосылатын модуль жүйесі кірмен бітеліп қалған.

1. Қысқышты алыңыз жəне тазалаңыз.

Dirt Құрылғының техникалық сипаттамалары Желілік кернеу V 230-240 230-240 230-240 Желі жиілігі Hz 50 50 50

l/h 9.000 9.500 11.000 Судағы қатты

m777 Рұқсат етілген Температурал ық айдалатын

°C 5...35 5...35 5...35 Рұқсат етілген

өлшемі (макс.) mm 5 20 20

Dirt144 Қазақша Ағын жылдамдығын оңтайландыру Айдап шығару күшінің жоғары болу шарттары: ●жеткізу биіктігі соғұрлым төмен болады. ● пайдаланылатын шланг диаметрінің үлкен

● пайдаланылатын шлангінің қысқа болуы. ● жалғанған керек-жарақтан қысым жоғалуы қаншалықты аз орын алуы. ЕО стандарттарына сəйкестігі туралы декларация Осымен төменде көрсетілген машина қауіпсіздік жəне денсаулық қорғау бойынша ЕО директиваларының талаптарына сəйкес келетіні мəлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз күшін жояды. Бұйым: Сорғы Типі: 1.645-xxx Қолданыстағы ЕО директивалары 2014/35/ЕС 2014/30/EU 2011/65/EU 2009/125/EG Қолданылатын нұсқама(лар) (ЕО) 2019/1781 Қолданылатын біріздендірілген стандарттар EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 Қол қойғандар басқарманың тапсырмасы мен уəкілдігі бойынша əрекет

Құжаттаманы жүргізетін уəкілетті тұлға:
