WRE 1855 - Сыпырғыш Kärcher - Тегін пайдаланушы нұсқаулығы

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WRE 1855 Kärcher

Қауіпсіздік техникасы бойынша нұсқаулар 173

Аккумулятор жинағы/Зарядтау құрылғысы.... 173

Бүйымды мақсатына сәйкес қолдану.... 173

Коршаган ортаны корғау 173

Керек-жарак және қосалқы бөлшектер.... 174

Жеткізілім жинағы..... 174

Корғаныс күрал-жабдықтары..... 174

Кұрылғыдағы белгілер 174

Курылғының сипаттамасы 174

Орнату.... 175

Пайдалануға енгізу.... 175

Пайдалану.... 176

Тасымалдау 176

Сактау.... 176

Кутім және техникалық қызмет көрсету .... 176

Акаулар кезіндегі көмек.... 177

Кепілдік.... 178

Техникалық мағлүматтар 178

ЕО стандарттарына сэйкестігі туралы декларация .... 179

Жалпы нускаулар

Курылғыны алғаш рет пайдалану алдында, осы

пайдалану бойынша түпнұсқа нұсқаулықты оқыңыз және соларға сәйкес әрекет етіңіз. Пайдалану бойынша түпнұсқа нұсқаулықты кейін пайдалану немесе кейінгі пайдаланушылар үшін сақтап қойыңыз.

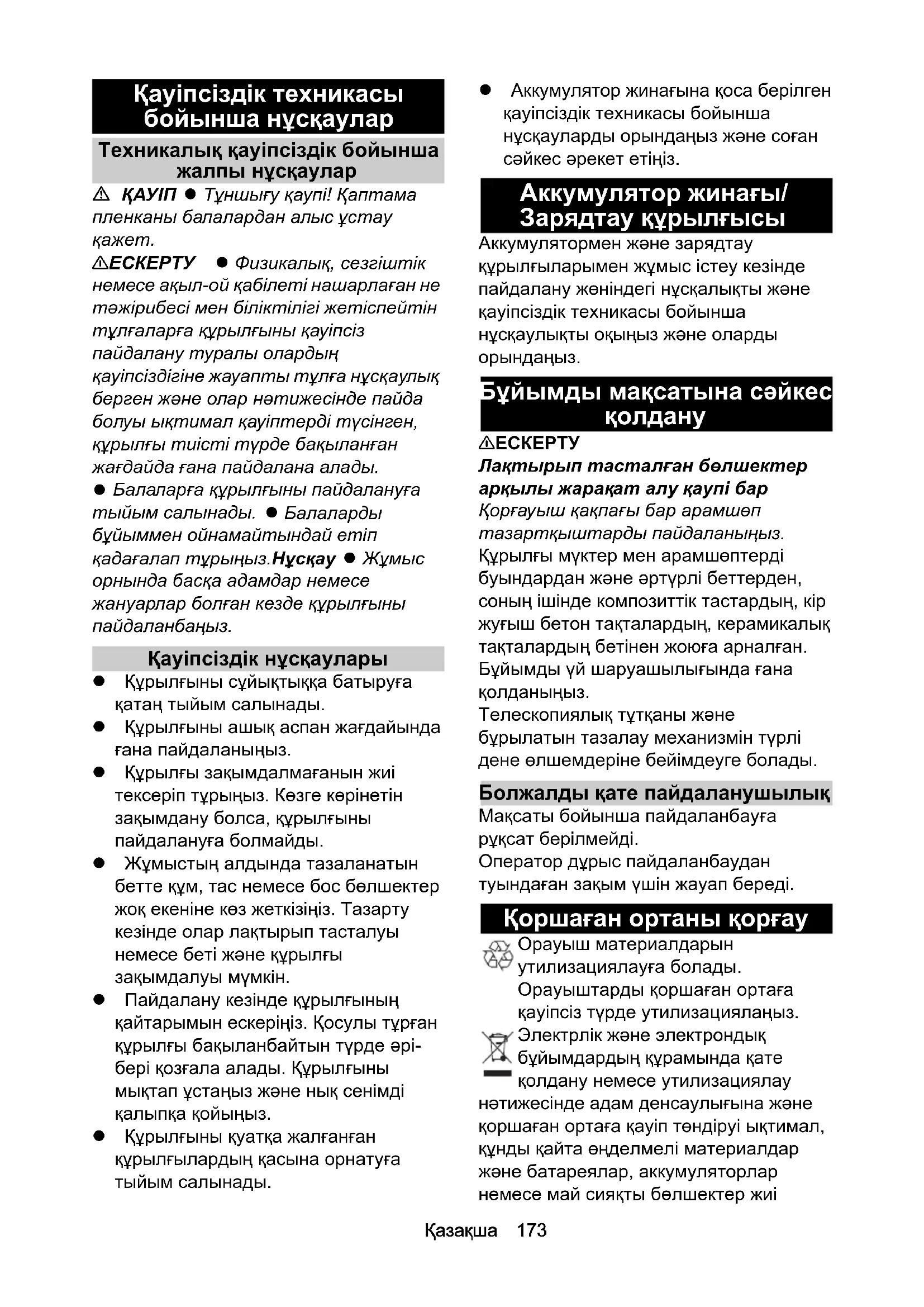

Қауіпсіздік техникасы бойынша нұсқаулар

Техникалық қауіпсіздік бойынша жалпы нұсқаулар

⚠️ КАУП ● Түншығу қаупі! Каптама пленканы балалардан алыс ұстау қажет.

△ΕСКЕРТУ ● Физикалық, сезгіштік немесе ақыл-ой қабілеті нашарлаған не тәжірибесі мен біліктілігі жетіспейтін түлғаларға құрылғыны қауіпсіз пайдалану туралы олардың қауіпсіздігіне жауапты түлға нұсқаулық берген және олар нәтижесінде пайда болуы вықтимал қауіптерді түсінген, құрылғы тиісті түрде бақыланған жағдайда ғана пайдалана алады.

● Балаларға құрылғыны пайдалануға тыйым салынады. ● Балаларды бұйыммен ойнамайтындай етіп қадағалап тұрыңыз. Нүсқау ● Жұмыс орнында басқа адамдар немесе жануарлар болған кезде құрылғыны пайдаланбаңыз.

Қауіпсіздік нұсқаулары

• Кұрылғыны сүйықтыққа батыруға қатаң тыйым салынады.
• Курылғыны ашық аспан жағдайында ғана пайдаланыңыз.
• Кұрылғы зақымдалмағанын жиі тексеріп тұрыңыз. Көзге көрінетін зақымдану болса, құрылғыны пайдалануға болмайды.
  Жұмыстың алдында тазаланатын бетте құм, тас немесе бос бөлшектер жоқ екеніне көз жеткізіңіз. Тазарту кезінде олар лактырып тасталуы немесе беті және құрылғы зақымдалуы мүмкін.
• Пайдалану кезінде құрылғының қайтарымын ескеріңіз. Қосулы түрған құрылғы бақыланбайтын түрде әрі- berі қозғала алады. Құрылғыны мыктап ұстаңыз және нық сенімді қалыпқа қойыңыз.
• Кұрылғыны куатқа жалғанған кұрылғылардың қасына орнатуға тыйым салынады.

- Аккумулятор жинағына қоса берілген қауіпсіздік техникасы бойынша нұсқауларды орындаңыз және соған сәйкес әрекет етіңіз.

Аккумулятор жинағы/ Зарядтау құрылғысы

Аккумулятормен және зарядтау құрылғыларымен жұмыс істеу кезінде пайдалану жөніндегі нұсқалықты және қауіпсіздік техникасы бойынша нұсқаулықты оқыңыз және оларды орынданыз.

Буйымды маçсатына сэйкес қолдану

ECKEPTY

Лактырып тасталған бөлшектер арқылы жаракат алу қаупі бар

Корғауыш қакпағы бар арамшөп тазартқыштарды пайдаланыңыз.

Құрылғы мүктер мен арамшөптерді буындардан және әртүрлі беттерден, соның ішінде композиттік тастардың, кір жуғыш бетон такталардың, керамикалық такталардың бетінен жоюға арналған.

Бүйымды үй шаруашылығында ғана қолданыңыз.

Телескопиялық түтқаны және бұрылатын тазалау механизмін түрлі дене өлшемдеріне бейімдеуге болады.

Максаты бойынша пайдаланбауға рүқсат берілмейді.

Оператор дұрыс пайдаланбаудан туындаған зақым үшін жауап береді.

Коршаған ортаны қорғау

Орауыш материалдарын утилизациялауға болады.

Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың құрамында қате қолдану немесе утилизациялау

нәтижесінде адам денсаулығына және қоршаған ортаға қауіп төндіруі ықтимал, құнды қайта өңделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі

кездеседі. Алайда, аталмыш бөлшектер бүйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бүйымдарды үй қоқыстарымен бірге тастауға болмайды.

Курамдағы заттар бойынша нұсқаулар (REACH)

Бүйымның құрамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.kaercher.com/ REACH

Керек-жарак және қосалқы бөлшектер

Тек түпнұсқалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады. Керек-жарактар мен қосалқы бөлшектер туралы ақпарат www.kaercher.com веб- сайтында қолжетімді.

Жеткізілім жинағы

Буйымның жеткізілім жинағы орауыштың устінде көрсетілген. Буйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керек- жарактар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Корғаныс күрал- жабдықтары

Корғауыш қақпағы бар щеткалар Сурет В

Корғауыш қакпағы пайдаланушының немесе айналасындағы адамдардың лақтырып тастаған бөлшектермен жаракаттануына жол бермейді.

Курылғыдағы белгілер

¥шатын объектілер туралы ескерту.

Баска адамдарды жұмыс орнынан алыс ұстау қажет.

Құрылғымен жұмыс істер кезінде тиісті құлақ қөрғанысы мен қөрғауыш көзілдіріктер киіңіз.

Курылғыны жаңбырдан және судың шашырауынан қорғаңыз.

Бойы 177 см-ге дейінгі пайдаланушылар үшін.

Бойы 178 см-ден асатын пайдаланушылар үшін.

Нысандар, мысалы банк астында пайдалану үшін.

Кылшык лентасының какпағын ашуға арналған айналу бағыты.

Кылшык лентасының какпағын жабуға арналған айналу бағыты.

Курылғының сипаттамасы

Сурет Графикалык беттерді караныз Сурет А

①Айналмалы нейлон щеткасы
②Айналмалы тазарткыш бастиек
③Тазарткыш бастиекті босататын батырма
④Телескопиялық түтқа
⑤ Косымша түтка
⑥Телескопиялық түтқаны ажыраткыш түйме
⑦ Курылғы косқышты ажыратқыш түйме
⑧Түтка
⑨ Ажыраткыш
⑩ Батарея жинағына арналған резервуар 18 В Батарея куаты
⑪ Аккумулятор жинағын ажыратқыш түйме
⑫Зауыт тактайшасы
⑬Корғауыш қакпағы бар щеткалар
⑭ Кылшык лентасының қақпағы бар бағыттағыш тірек

Орнату

1. Киылған жағы бар жабық түтікшені козғалтқыштың корпусына салыңыз. Ілмектің дауысы естіледі.

НАЗАР АУДАРЫНЫ

Зақымдау тәуекелі

Туткасы алдын ала жиналған және ең қысқа телескопиялық кезеңге реттелген. Телескопиялық түтқа толықтай жиналмайынша реттелімін өзгертпеніз.

1. Түтікшенің жоғарғы бөлігін түтқа ұстағышқа бекітілген дыбыс естілгенше орнатыңыз.

Сурет С

1. Кұрылғының кабелін телескопиялық түтқадағы кабель арнасына төменнен жоғары қарай салыңыз.

Cypet D

1. Екінші түтканы устағышка бекітілген дыбыс естілгенше итеріңіз.

Cypet E

1. Корғаныс қақпағын ұстағышқа бекітілген дыбыс естілгенше итеріңіз. Сурет F

2. Кылшык лента устағышының бекіткіш түтқасын сағат тілінің бағыты бойынша бұраңыз және алып тастаңыз.

Cypet G

1. Шарды ойыкка түсіріп, қылшық лентасын шеңберге біріктіріңіз. Сурет Н

2. Кылшык шенберді устағышка салыңыз. Сурет I

3. Бағыттағыш тіректі қақпағымен қоса қылшық лентасына кигізіңіз де, сағат тілінің бағытына қарсы бұраңыз.

Cypet J

Пайдалануға енгізу

Курылғыны орнату

Телескопиялық түтканы орнату

Құрылғының ұзақтығын сіздің кажеттіліктеріңізге сәйкестендіруге болады.

1. Күлпын ашу түймесін басыңыз.
2. Телескопиялық түтқаны қалағандай реттеңіз.

Сурет К

Тазарту бастиегінің бұрышын өзіңіздің тазалау талаптарыңызға сай реттеуге болады. Құрылғыда келесі реттеу параметрлері бар:

Бойы 177 см-ге дейінгі пайдаланушылар үшін.

Бойы 178 см-ден асатын пайдаланушылар үшін.

Нысандар, мысалы банкастында пайдалану үшін.

1. Тазарту бастиегінің ажырату түймесін басыңыз.
2. Тазарту бастиегін орнатыңыз. Сурет L

Кұрылғыдағы және аккумулятордағы зақымдар

Батарея устағышын және контактілерін кірлегенге дейін тексеріп, қажет болса тазалаңыз.

Cypet M

1. Батареяны устағышқа бекітілген дыбыс естілгенше итеріңіз.

Аккумуляторды шығарып алыңыз

ECKEPTY

Бақыланбайтын іске қосу

Жаракат алу каупі Жұмыс үзілістерінде және техникалық жұмыстарды жүргізу және кетер алдында аккумуляторларды құрылғыдан суырып алыңыз.

Cypet N

1. Күлпын ашу түймесін басыңыз.
2. Аккумуляторды кұрылғыдан шығарып алыңыз.

Пайдалану

Курылғыны косу

Құрылғы ауыстырып қосқышын (қауіпсіздік функциясы) босату үшін босату түймесін басуыңыз керек. Содан кейін ғана Құрылғы Құрылғыны ауыстырып қосқышпен қосыла алады.

1. Кұрылғы ауыстырғышының күлпын ашу түймесін басыңыз.

Сурет О

1. Кұрылғы ауыстырып қосқышын бірдей басыңыз.

Кұрылғы іске қосылады.

1. Кұрылғы ауыстырып қосқышының күлпын ашу түймесін босатыңыз.

Құрылғы әрі қарай жұмыс істейді.

1. Курылғы ауыстырып косқышты босатыңыз.

Курылғы токтайды.

Арамшөптерді алып тастау

Нускау

Курылғы арамшөптерді устіңгі жагынан алып тастайтындығын ескеріңіз. Ол тамырды жоймайды.

Нускау

Құрылғыны тек көлденен, сәл иілген қалыпта пайдалану ұсынылады. Тік қолдану қылшық лентасының тез тозуына әкелуі мүмкін. Нәзік нейлон щеткасы әртүрлі арамшөп түрлерін кез келген дерлік қатты беттерден жоюға қабілетті. Дегенмен, тазалау нәтижесі сыртқы әсерлерге (ылғалдылық, топырақ ылғалдылығы және қоршаған ортаның температурасы) байланысты өзгеруі мүмкін.

НАЗАР АУДАРЫНЫ

Зақымдау тәуекелі

Құралды сүртіп алмаңыз немесе щетканың сызаттарға арналған қөрганыс қақпағын пайдаланыңыз.

Кұрылғы зақымдалуы мүмкін

1. Кұрылғыны әрдайым ақырын қозғалыстармен мыктап бұраңыз және тазаланатын бетке қысым жасамай қысымды басыңыз. Құрылғыны тегіс бетке қоймаңыз. Сурет Р
2. Бірнеше рет кисайып кетіп, баяу жұмыс жасайды.
3. Косылыстарды устап түру үшін, кұрылғы екінші түтқаның екі жағында үсталуы мүмкін және осылайша сәл кисайып қалуы мүмкін. Бұрандалы қосалқы материал жойылуы мүмкін екенін ескеріңіз.

Тасымалдау

⚠АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны зақымдау қаупі

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Сактау

⚠АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны закымдау қаупі

Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Курылғыны дұрыс сақтау

Құрылғыны сақтау үшін аспалы ілмекке түтқасынан іліп қойыңыз. Сонымен қатар, Құрылғыны қорғаныс қақпағының шетіне қоюға болады.

НАЗАР АУДАРЫНЫ

Кылшыктарға зақым келу қаупі бар Құрылғыны қылшыктарға қоймаңыз.

Кутім және техникалық қызмет көрсету

Кылшақты ауыстырыңыз

Нускау

Кылшықтарда тозу белгілері пайда болса, қылшық лентасын ауыстыру кажет.

1. Курылғыдан аккумулятор жинағын шығарыңыз.

2. Кылшык лента устағышының бекіткіш түтқасын сағат тілінің бағыты бойынша бұраңыз және алып тастаңыз. Сурет G

3. Тозған қылшақты жоюға арналған көмекші құралға шығарыңыз.

4. Шарды ойыкка түсіріп, жаңа қылшық лентасын шенберге біріктіріңіз. Сурет Н

5. Кылшык шенберді устағышка салыңыз. Сурет I

6. Бағыттағыш тіректі қақпағымен қоса қылшық лентасына кигізіңіз де, сағат тілінің бағытына қарсы бұраңыз. Сурет J

Коргауыш какпағын ауыстыру △ΕСКЕРТУ

Лактырып тасталған бөлшектер арқылы жаракат алу қаупі бар Қорғауыш қақпағы бар арамшөп тазартқыштарды ғана пайдаланыңыз. Қорғауыш қақпағын сыну немесе үзіліс сияқты тозу белгілерін көрсеткенде ауыстыру керек.

1. Кылшык лентасын алыңыз.
2. Корғауыш қакпақты жалпақ бұрағышпен босатыңыз. Сурет Q
3. Қорғауыш қақпағын артқа қарай тартыңыз.
4. Жаңа қорғаныс қақпағын орнатып, орнына салыңыз, бөлімін қараңыз Орнату.

Тазалау

Аккумуляторды тазалаудың алдында кұрылғыдан шығару қажет.

НАЗАР АУДАРЫНЫ Тиісті түрде тазаламау

Курылғыны закымдау Курылғыларды түтік кұбырдағы су ағынымен немесе жоғары қысым астында тазартуға тыйым салынады. Қатты тазалағыш заттарды қолданбаңыз. Еденге щетканы ұрмаңыз.

1. Аккумулятор жинағын шығарып алыңыз.
2. Өсімдік қалдықтарын щеткамен алып тастаңыз.
3. Курылғыны ылғалды шуберекпен тазалаңыз.

Косымша түтканы жөндеуге болады.

1. Косымша тутканы жалпақ бурағышпен босатыңыз.
2. Косымша түтканы устағыштан төмен қарай тартып шығарыңыз.
   Қайта құрастырғанда, қосымша түтқа қауіпсіз жұмыс істейтініне көз жеткізіңіз.

Акаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, ресми сервис орталығына хабарласыңыз.

Тозған сайын аккумулятор батареясының сыйымдылығы тіпті жақсы күтім көрсетілсе де азаяды, сондықтан толық зарядталған күйде де, толық пайдалану ұзактығына бұдан былай жету мүмкін емес. Бұл ақау емес.

Курылғы жұмыс істемейді

Аккумулятор жинағы дұрыс орнатылмаған.

1. Аккумулятор жинағын ұстағышқа орнына түскенше итеріңіз.
   Аккумулятор жинағы бос.

2. Аккумулятор жинағын зарядтау.
   Аккумулятор жинағы үйқы режимінде.

3. Курылғыны ұзағырақ немесе екінші рет басыңыз.

Аккумулятор жинағы жарамсыз.

1. Аккумулятор жинағын ауыстыру.
   Кылшақ белбеуі блокталды/құрылғы шамадан тыс жүктелді/қозғалтқыш қорғанысы өшірілді.

2. Курылғыны бірнеше минут суытыңыз.

3. Жұмыс істеп түрған кезде құрылғыға қысымды азайтыңыз

Құрылғы пайдалану кезінде тоқтайды Аккумулятор жинағы қызып кетті

Жұмысты токтатыңыз және рүқсат етілген температура диапазонынан төмен температураға дейін аккумуляторға салқындауға мүмкіндік бөріңіз. Бул бірнеше минутқа созылуы мүмкін.

Тазалаудың жеткіліксіздігі

Тозған қылшықтар

● Кылшақ белбеуін алмастыру.

Бағыттағыш тіректі қосқанда қылшық лентасының қақпағын ашық қалдыруға болмайды

Ластану

1. Аккумулятор жинағын алып тастаңыз.

2. Тегіс бурағышты бағыттағыш тіректің көмекші саңылауына салыңыз.

Cypet S

1. Бурауштың түтқасының көмегімен щетканың қорғаныс қақпағын «құлыптау ашық» таңбасы бағытына бураныз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Бүйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жәндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, бүйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

(Мекенжайы артқы жағында берілген)

Өндірілген күні көрсетілген түр кестесінде шифрланған. Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы
0 Өндірілген ғасыры
1 Өндірілген онжылдык
9 Өндірілген айының екінші саны
0 Өндірілген айының бірінші саны

Сонымен бул мысалда 30190 коды 09 /(2)013 өндірілген күнін білдіреді.

Техникалық мағлүматтар

	WRE	WRE
	18-55	18-55 BatterySet

Курылғының техникалық сипаттамалары

Аккумуляторларжинағының типі

-

ВуPower18/25

а

Жұмыс кернеуі V 18 18

Щетканың	1/	2300-	2300-
жылдамдығы	min	2800	2800
Щетканың диаметрі mm 180 180
Щетканың	Nylon Nylon
материалы

Өлшемдері мен салмағы

Салмағы	kg	2,8	3,3
¥зындығы х ені х биқтігі	mm	1370 x	1370 x
		230 x	230 x
		380	380

Белгіленген мәндер

Колдағы дірілдің мәні	m/s2	3,2	3,2
Белгісіздік К	m/s2	0,5	0,5
Дыбыс қысымының деңгейі	dB(A)	71 71
Белгісіздік КpА	dB(A)	2	2
Шу деңгейі LWA+ белгісіздік KWA	dB(A)	87 87

Техникалық өзгерістер рүқсат етілген.

ЕО стандарттарына сәйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қорғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз қүшін жояды. Өнім: Арамшөптер тазартқыш Типі: WRE18-55 Battery

Колданыстағы ЕО директивалары 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Колданылатын біріздендірілген стандарттар EN 60335-1 EN 62233: 2008 EN 55014-1: 2006+A2: 2011 EN 55014-2 EN 50581

Сәйкестікті бағалаудың қолданбалы әдісі 2000/14/ЕС: V қосымшасы

Дыбыс куаттылығының деңгейі дБ(А) Өлшенді: 83 Кепілдік береді: 87 Қол қойғандар басқарманың тапсырмасы мен уәкілдігі бойынша әрекет етеді.

Кужаттаманы жүргізетін уәкілетті түлға С. Райзер Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Германия) Тел.: [phone] Телефакс: [phone] Винненден, 2020/01/01
